今天又摸索了一下串行总线电机的控制协议，在之前JY61通信格式上稍作修改，发现竟然轻而易举的成功了！

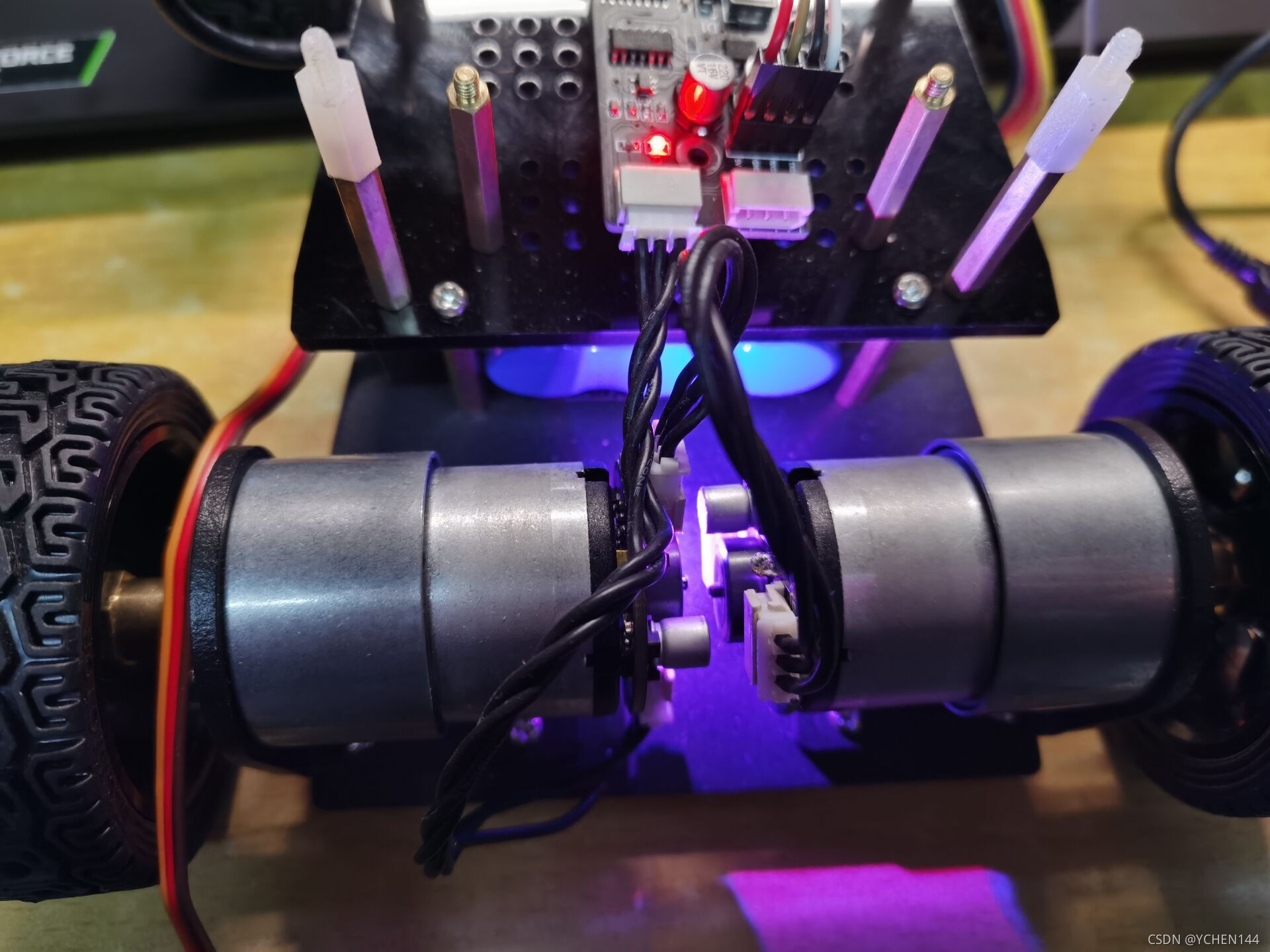

功能一：串口控制灯的亮灭

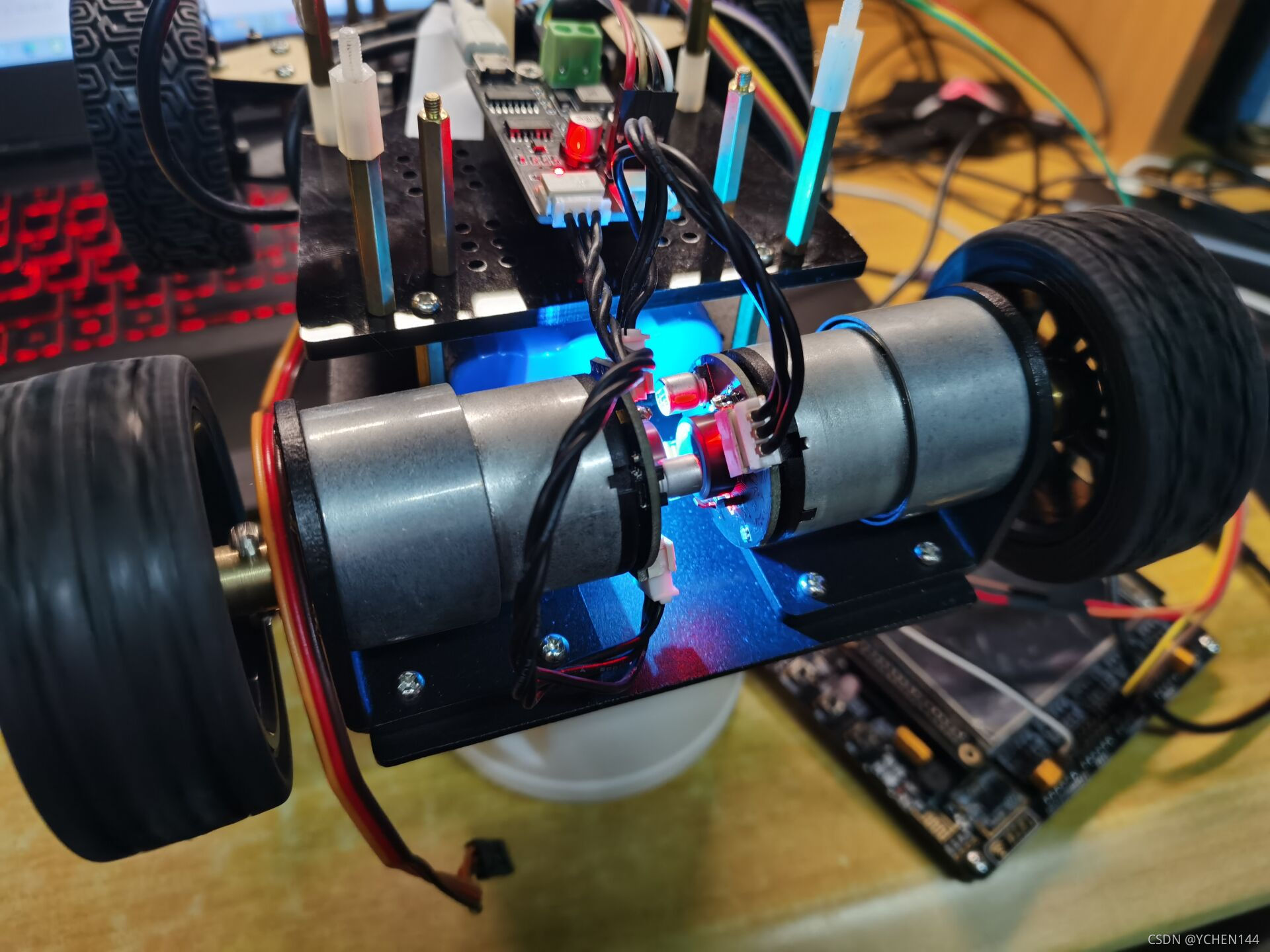

功能二：串口控制电机速度，实现自动调节PID

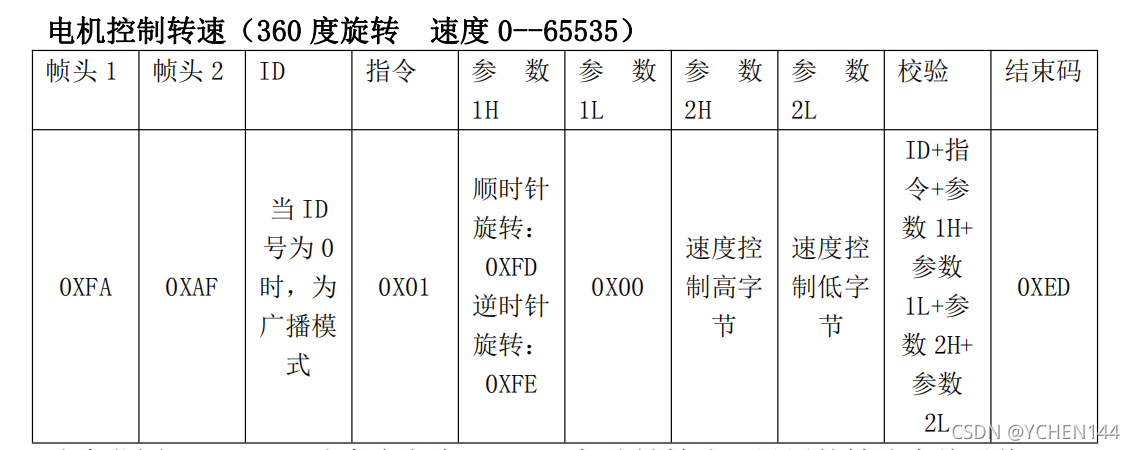

通信协议如下：

针对此协议，写了几个新函数：

void sendcmd10(char cmd[])
{
	char i;
	for(i=0;i<10;i++)
		UART1_Put_Char(cmd[i]);
}



//有以下伪代码函数
sendcmd10(CAR1_LEDON);//一号电机亮灯
sendcmd10(CAR1_LEDOFF);//一号电机灭灯
sendcmd10(CAR2_LEDON);//二号电机亮灯
sendcmd10(CAR2_LEDOFF);//二号电机灭灯



char CAR1_LEDOFF[10]={0XFA,0XAF,0X01,0
