前言
使用GUI GUIDER来创建界面效率很高,且非常直观,推荐使用!
声明:文章只记录本人的使用及学习经历,在此过程中参考了大量的别人的文章,表示感谢。本人水平有限,难免有不合理之处,分享也是为网络做点贡献,如果对你有帮助那就更好了。
一、准备工作
-
准备一个可用屏幕显示的工程
文中移植基于正点原子精英版的示例工程。 -
安装好GUI GUIDER
论坛有网盘下载的链接
https://www.nxpic.org.cn/module/forum/thread-621968-1-1.html安装很简单,这里就不详述了。

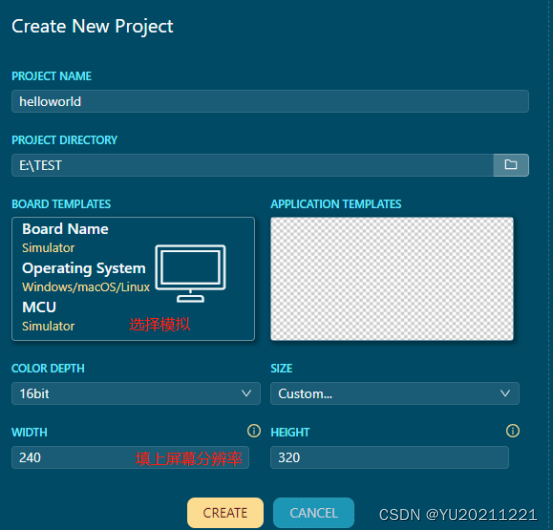

二、创建一个简单的工程
路径最好不要有中文

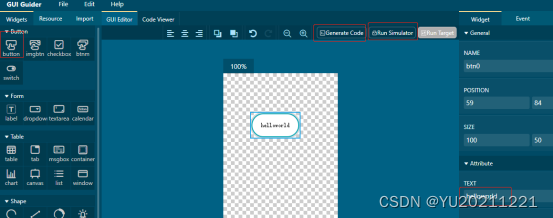

拖一个按钮
可以启动模拟器看看效果
三、添加文件
1.创建路径

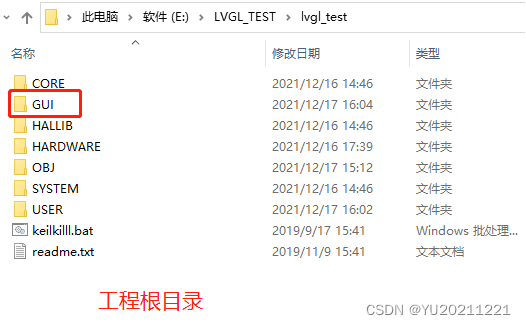

stm32工程新建GUI文件夹(名字任意,看你喜欢)

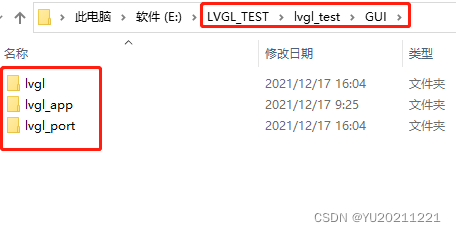

GUI文件夹内再新建如图文件夹
2.复制gui生成的文件到stm32工程中
文件较多,要仔细

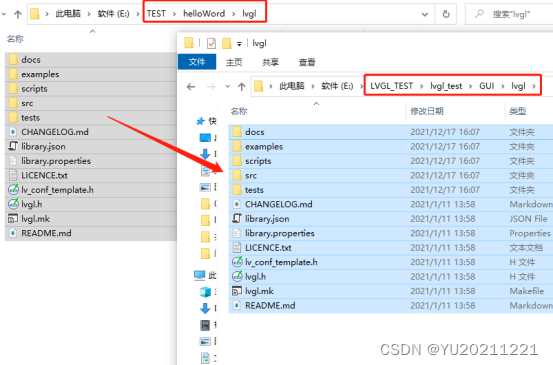

复制LVGL源文件(图中左边目录是gui工程的路径,右边是stm32工程的路径)

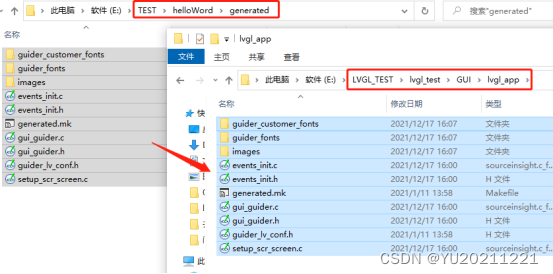

应用文件

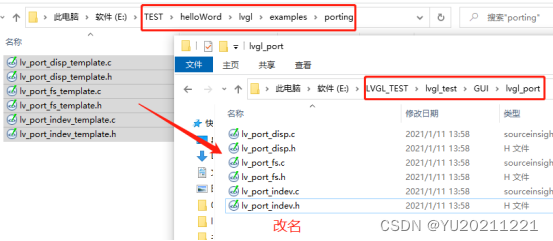

移植文件(改不改名无所谓,看个人喜欢)

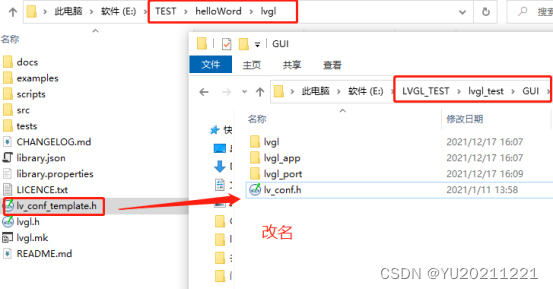

配置文件

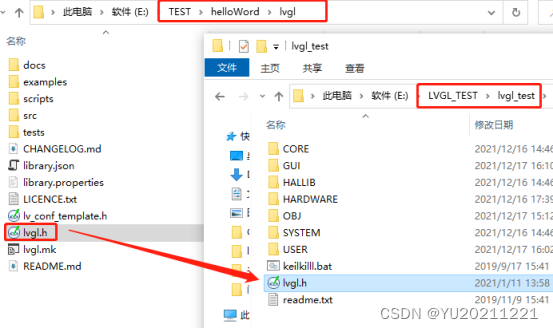

头文件
终于复制完了,开始修改工程啦!
