显卡的vbe标准

现在的显卡几乎全部支持VESA（电子视频标准协会）制定的标准，该标准的英文全称为VESA BIOS EXTENSION，简写VBE。这个标准经过1.0、1.1、1.2、2.0、2.0 Pro、3.0的升级，目前的最高版本是3.0。
制订这个标准的成员来自Intel、Matrox、Microsoft、Nvidia、Phillips、SciTech、Trident、ULSI等诸多公司或组织，也就是说它是被全面支持的，比如市面上几乎所有的PC机显卡都遵从这一标准；还有在当你安装LINUX或WINDOWS时或别的什么具备图形界面的操作系统时，如果系统无法识别你的显卡或找不到相应的驱动时，它们都会使用基于VBE标准的驱动以实现最基本的显示能力及硬件特性。所以不论你是底层编程的爱好者还是自动控制程序界面的实现者，甚至想在自己写的操作系统中加入对图形的支持，你都应该对VBE有所认识，并尽量地去掌握它，而关于VBE的文档都是英文的，虽然有人想汉化，但我目前还未找到一份完整的汉化版，因此在这个系列的文章中，我会用相当的篇幅来介绍VBE，并会结合NEO SDK的源代码以让你有更深的认识。
先让我们来预览一下VBE的特性：
l SVGA图形控制设备的标准应用程序接口
l 可选的操作系统保护模式图形接口（譬如可被用Windows，OS/2和UNIX等）
l 用以设置所支持显示模式刷新率的标准方案
l 支持液晶眼镜显示设备
l 识别视频产品和厂商的标准方法
l OEM厂商可通过第14H号子功能追加扩展功能
l 通过补充说明可扩展现有接口

好了，上面的特性能让你对VBE有一个大概的了解，现在切入正题，我们从设置显卡的显示模式开始。
在VBE标准中，设置显示模式是通过第02H号子功能实现的，为实现设置过程，我们要做如下步骤：

1. 将寄存器AH设置为0x4F（VBE的功能入口），AL设置为0x02（子功能号），当然你也可以直接将0x4F02赋值给AX
2. 然后将你要设置的显示模式的信息赋给寄存器BX。其中BX的第0位到第8位（以后简称为D0_{D8）是模式号（关于模式号见附表）；D9}D10保留置0；D11是刷新率标志位，为0时表示使用当前的默认刷新率，为1表示使用用户自定义的刷新率；D12-13也保留，置0即可；D14是显存寻址模式标志，为0表示使用窗口模式（也有译作换页模式但会与NEO中的概念冲突），否则使用线性模式，线性模式需要保护模式的支持（譬如通过DMPI支持）；D15是清空显存标志，为0表示显示模式切换时清空显存原有内容，为1则保留；以上介绍的各个字节位初级应用只需要使用到D0~D8即模式号，其它的可以暂放一边
3. 如果需要自定义显示的刷新率，就将指向CRTC结构的指针赋给ES:DI，否则跳过这一步（有关于CRTC结构的介绍由于篇幅问题请直接参阅VBE标准文档）
4. 调用第10H号中断，你可以用库函数譬如int86()，也可以用内嵌汇编
   如果不出意外，你会发现显示模式已经被你设置了为你想要的了，当然也许会出错，错误的返回值你可以从寄存器AX中获得，AX中的值在VBE中被称为返回状态，除了32位保护模式接口的专有子功能，每个子功能在调用后都会往AX中返回一个状态值，它有以下的可能：
   AL == 4Fh：子功能被支持
   AL != 4Fh：子功能不被支持
   AH ==00h：功能调用成功
   AH ==01h：功能调用失败
   AH ==02h：子功能在当前的硬件设置中不被支持

下面给出一段NEO SDK中的代码用作示例：
/切换到指定图形模式/
r.x.ax = 0x4f02;
r.x.bx = mode;
int86(0x10, &r, &r);
if (r.x.ax != 0x4F) return FALSE; /切换失败/

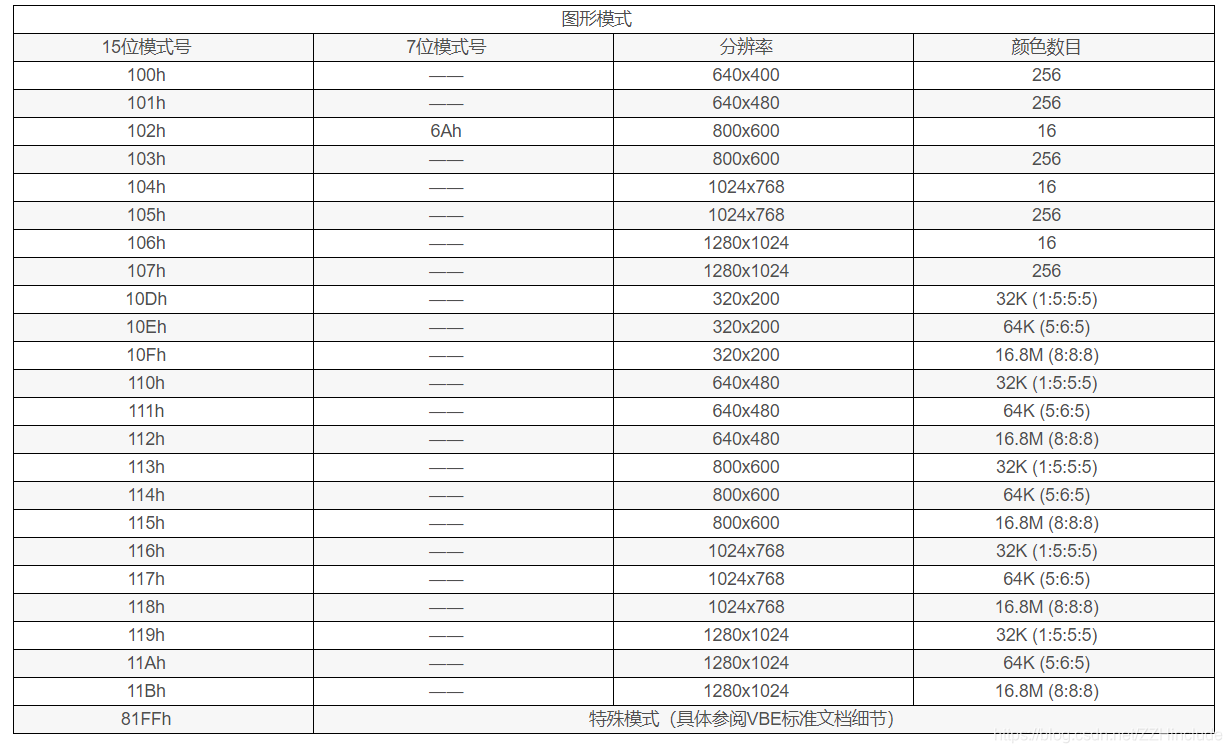

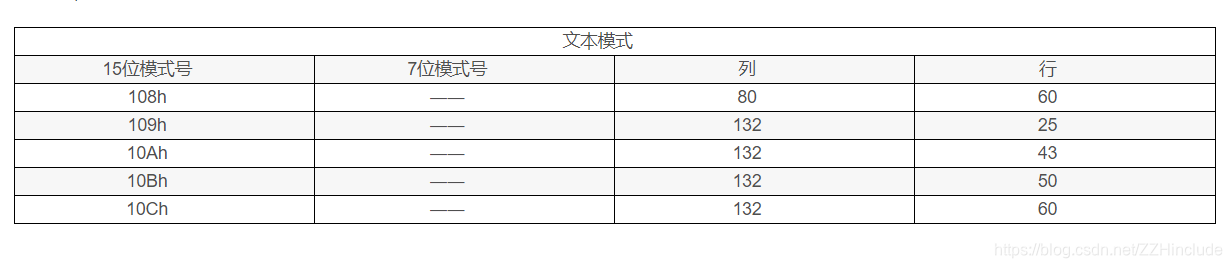

模式

注：
A. 颜色数目一栏中的32K指32768；64K指65536；16.8M指16777216
B. 约定：在本系列之后的文档中，32K和64K被称为高彩色，16.8M被称为真彩色
C. 15位模式号为VBE标准模式号；7位模式号是OEM自定义的模式号，VBE只定义了一个模式的7位模式号，即102h模式，其对应的7位模式号为6Ah
如果显卡支持vbe，我们就应该切换到vga13显示模式下工作
