ISIS配置实验

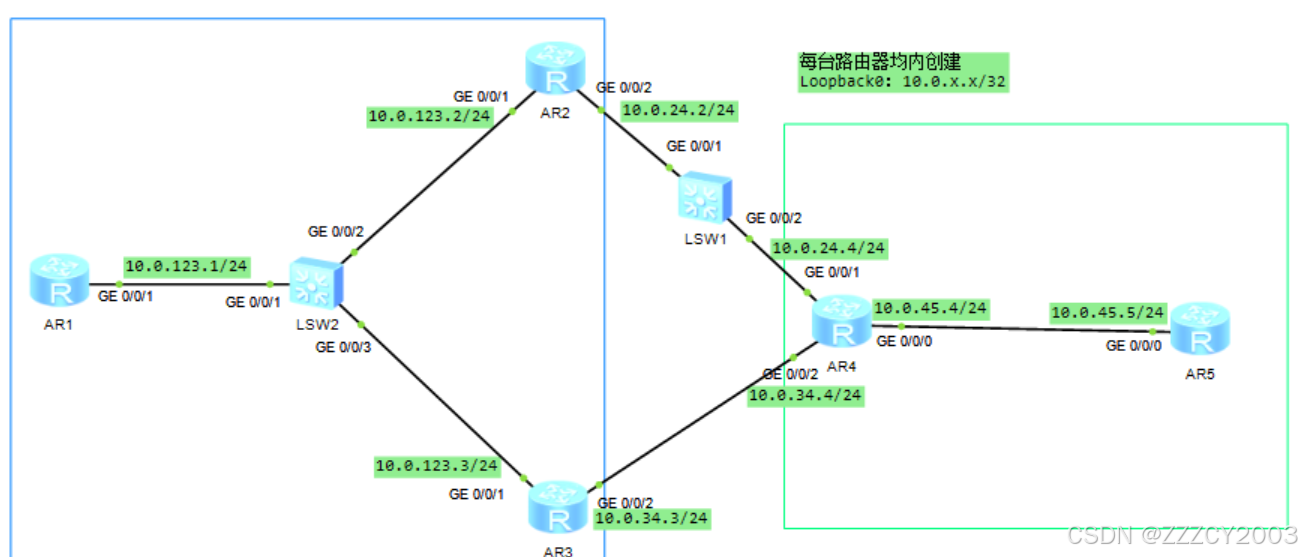

        使用IS-IS协议作为IGP,AR4和AR5运行在49.0002区域,为L2路由器。AR1、AR2、AR3运行在49.0001区域,其中AR1是L1路由器,AR2、AR3是L1-2路由器。在AR5中,我们还引入了外部路由192.168.1.0/24

        目的:AR1可以访问AR5引入的外部路由,AR1的GE0/0/1接口作为DIS,而且AR1与AR5之间的双向流量要求沿着AR3、AR4这条路径转发,可以通过cost和路由渗透进行选路控制

实验任务

  1. 设备IP地址配置
  2. 按照规划配置IS-IS
  3. 检查IS-IS配置结果,分别在AR1、AR4上检查IS-IS信息
  4. 手动修改AR1的GE0/0/1接口的DIS优先级,使其成为DIS
  5. 在AR5上创建Loopback1 作为外部路由引入到IS-IS中,分别在AR4、AR1上观察IS-IS路由表,并测试AR1与外部路由地址之间的连通性
  6. 手动在AR4上修改GE0/0/2的Cost值,使得AR4优先选择吓一跳为AR2的路由前往AR1
  7. 在AR3上配置IS-IS的路由渗透,使得AR1从AR3上学习到L2区域的明细路由,使得AR1根据最长匹配原则,优先选择下一跳为AR3的明细路由前往AR2区域

实验步骤

1、设备IP地址配置

# AR1配置
[AR1]interface GigabitEthernet 0/0/1
[AR1-GigabitEthernet0/0/1]ip address 10.0.123.1 24
[AR1-GigabitEthernet0/0/1]q
[AR1]interface LoopBack 0
[AR1-LoopBack0]ip address 10.0.1.1 32
[AR1-LoopBack0]q
[AR1]

# AR2配置
[AR2]interface GigabitEthernet 0/0/1
[AR2-GigabitEthernet0/0/1]ip address 10.0.123.2 24
[AR2-GigabitEthernet0/0/1]q
[AR2]interface LoopBack 0
[AR2-LoopBack0]ip address 10.0.2.2 32
[AR2-LoopBack0]q
[AR2]interface GigabitEthernet 0/0/2
[AR2-GigabitEthernet0/0/2]ip address 10.0.24.2 24
[AR2-GigabitEthernet0/0/2]q

# AR3配置
[AR3]interface GigabitEthernet 0/0/1
[AR3-GigabitEthernet0/0/1]ip address 10.0.123.3 24
[AR3-GigabitEthernet0/0/1]q
[AR3]interface GigabitEthernet 0/0/2
[AR3-GigabitEthernet0/0/2]ip address 10.0.34.3 24
[AR3-GigabitEthernet0/0/2]q
[AR3]interface LoopBack 0
[AR3-LoopBack0]ip address 10.0.3.3 32
[AR3-LoopBack0]q

# AR4配置
[AR4]interface GigabitEthernet 0/0/1
[AR4-GigabitEthernet0/0/1]ip address 10.0.24.4 24
[AR4-GigabitEthernet0/0/1]q
[AR4]interface GigabitEthernet 0/0/2
[AR4-GigabitEthernet0/0/2]ip address 10.0.34.4 24
[AR4-GigabitEthernet0/0/2]q
[AR4]interface GigabitEthernet 0/0/0
[AR4-GigabitEthernet0/0/0]ip address 10.0.45.4 24
[AR4-GigabitEthernet0/0/0]q
[AR4]interface LoopBack 0
[AR4-LoopBack0]ip
