IEC61850协议标准和之前的101、104协议最大的区分就是在模型这里，模型可以说是一个变电站里面的智能设备的定义，里面定义了网络连接信息、数据上报方式、设备访问控制点等，所以说在不同系统的对接过程中，有了这么一个基于标准定义格式的信息模型，通过定义和实例化的方式（面向对象），那么通过这个模型我们就知道了这里所涉及的智能设备的所有信息。下面我们具体详细说一下模型的由来和模型文件的内容。第一部分和第二部分主要是在上一篇提及的书中摘录的知识点，如果看起来啰嗦可以直接从第三部分开始。

1.基础概念

  • 逻辑节点LN（Logical Node）。是 IEC 61850 标准面向对象建模的关键部件，也是面向对象概念的集中体现。变电站自动化系统各种功能和信息模型的表达都归结到逻辑节点上实现。逻辑节点的概念体现了将变电站自动化功能进行模块化分解的一种建模思路。IEC 61850标准建模的思路就是将变电站自动化系统的功能进行分解，分解的过程就是模块化处理，形成一个一个小的模块。每个逻辑节点就是一个模块，代表一个具体的功能。多个逻辑节点协同工作，共同完成变电站内的控制、保护、测量及其他功能。

  • 数据DO（Data Object）。通常一个逻辑节点包含多类信息，例如一个断路器有开关位置、跳闸闭锁等多类信息，这些信息在模型中就是数据概念的由来。

  • 数据属性DA（Data Attribute）。数据属性包含属性名、数据属性类型和值/值域三大要素。除此之外还有功能约束FC、TrgOp、M/O/C一些辅助信息。

    我理解的数据对象就是一个最小的开关(或者最小的物理的设备)，这个开关的状态（现在是开还是关）、控制信息（被控开还是被控关）这样。

  • 数据集 （DataSet）。是IEC61850标准的核心概念之一，顾名思义，它是一系列“数据”的集合。按照 IEC 61850 标准定义，数据集是有序的数据引用或数据属性引用的集合。IEC 61850 标准引入数据集的目的是利用数据集对数据进行分组，以方便数据传送。变电站 IED 中存在各种数据，有的需要实时传送（如电流值、电压值、频率值等），有的可以慢些传送（如电度值、功率）。

    由于高压变电站中存在上百个IED，而网络通信带宽是有限的，如果这些数据不进行分组而一起发送，有可能会影响数据传输的实时性，甚至会造成通信堵塞。引入数据集的概念后，利用数据集可以方便地对数据进行分组和打包。例如可以将需要实时传输的数据组成一个数据集，将对传输时间要求不苛刻的数据分成另一个数据集，分别传送。

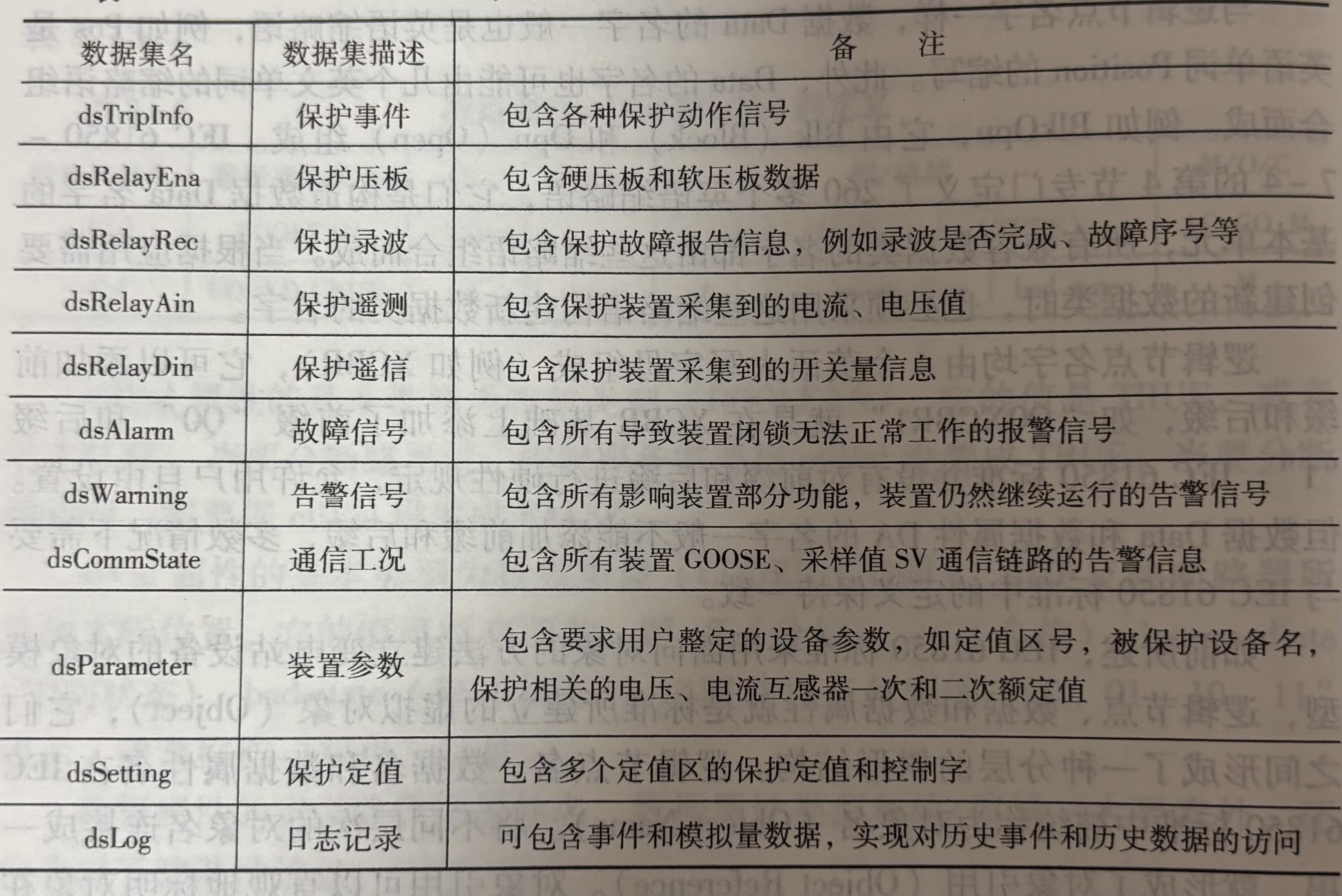

    按照变电站中“四遥”信息的分类，可以建立相应的遥测数据集和遥信数据集。下表是按照国内 IEC 61850工程实施的习惯，对微机保护装置中需要上送的数据进行总结和分类后预定义的数据集。

    IMG_3226

  • 逻辑设备LD（Logical Device）。逻辑节点中含有数据/数据属性，根据应用需要对数据/数据属性的引用进行分组后形成数据集，数据集通过报告服务向外发送（上送到客户端）。

    在逻辑节点及其内部的数据能够代表该设备在变电站自动化系统中具备哪些功能。但是除逻辑节点和数据之外，实际设备中至少还包括以下两类信息：

    1. 描述设备本身状态的相关信息，如一次设备的铭牌信息，反映物理装置运行状况的上电次数、失电告警、通信缓存区溢出等信息。

    2. 与多个逻辑节点相关的通信服务。与图3-10中的控制、取代服务不同，有些通信服务（如采样值传输、COOSE、定值服务）需要同时与多个逻辑节点发生信息交互，这些服务不能定义在某个逻辑节点内部。

    逻辑节点模型无法容纳以上两类信息，因此建模时需要增加新的组件。因此IEC 61850 标准引入了逻辑设备 LD （Logical Device）的概念。

    逻辑设备可以看作是一个包含若干逻辑节点和相关通信服务的容器。按照 IEG 61850标准的规定，所有逻辑设备都必须包含 LLNO（含有该LD的公共信息） 和LPHD （含有与物理装置本身相关的信息）两个逻辑节点

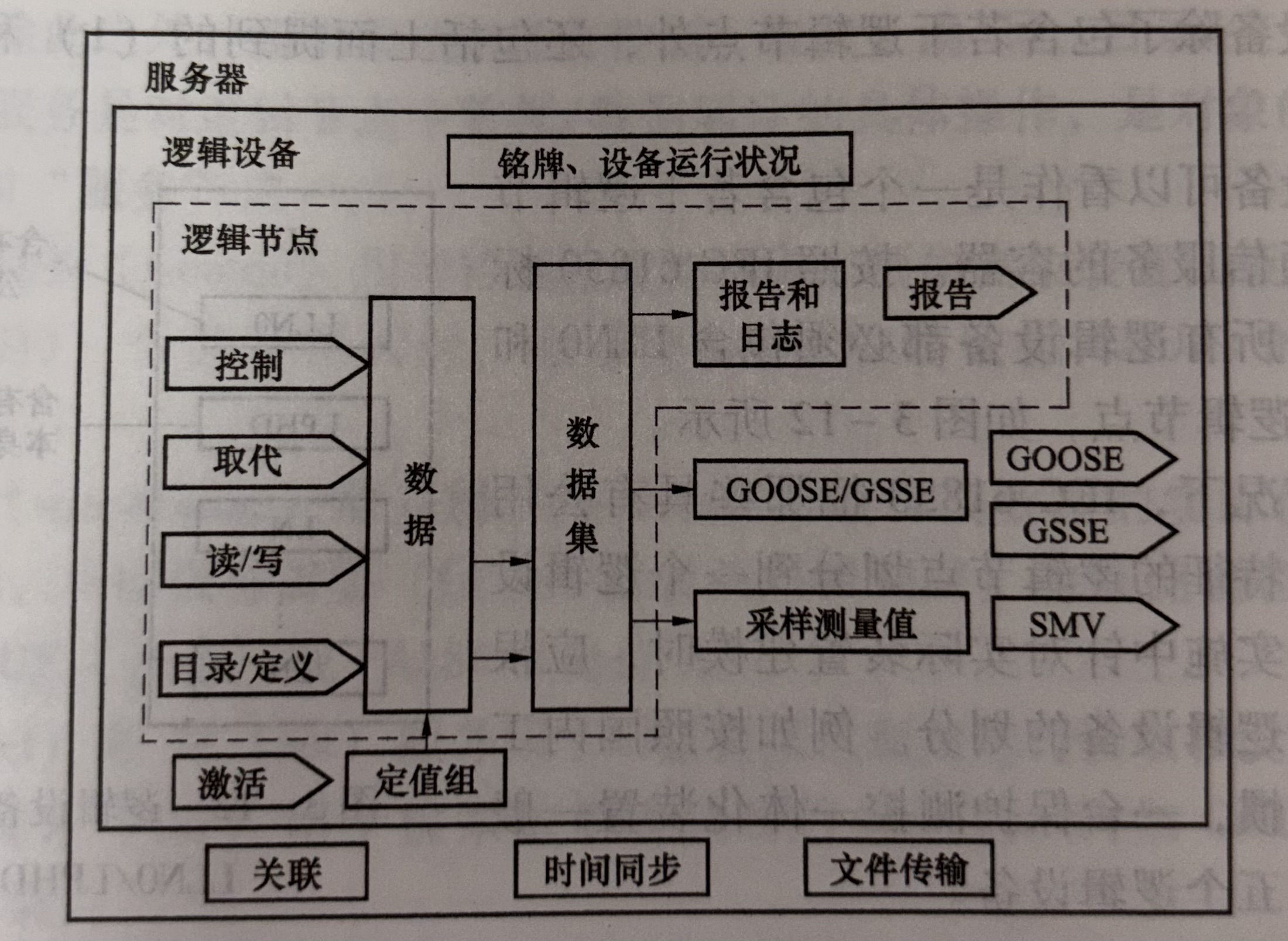

  • 服务器.

    IMG_3228

2.模型定义

3.模型配置

模型配置文件，这里值分析ICD文件（IED能力描述文件）

这部分我给出一个具体的ICD的例子展开说说，由于文件太长，我就不在这里在放了，文件我放在gitee图床上，大家可以下载下来。

3.1 配置获取方式

IMG_3232

IEC 61850包含“客户端一服务器”和“发布方一订阅者"两种通信模式。在客户端一服务器模式下，客户端要获取服务器端的数据模型，实际上有两种方式可以选择：

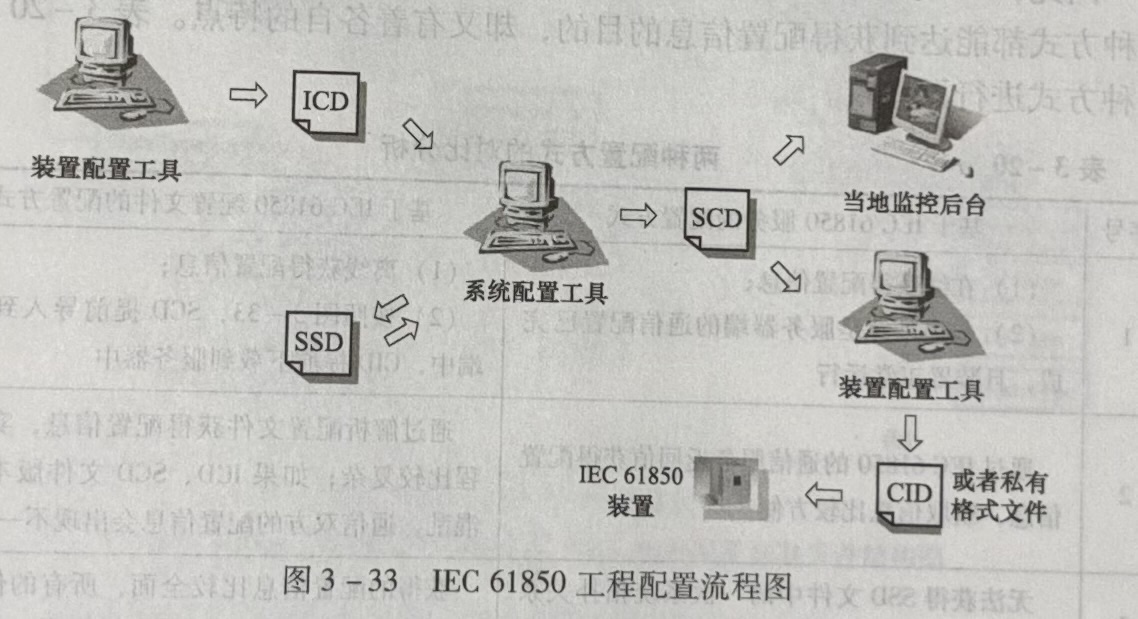

  1. 基于IEC 61850 配置文件的配置方式。如图3-33所示，由于SCD文件中含有全站所有服务器端装置的配置信息，因此客户端可以直接读取并解析SCD 文件来获取每个服务器的数据模型。
  2. 基于IEC 61850服务的配置方式。客户端在初始化时，通过一系列 ACSI 通信服务（如 GetServerDirectory 等），来动态读取/上召服务器端的整个分层数据模型信息。

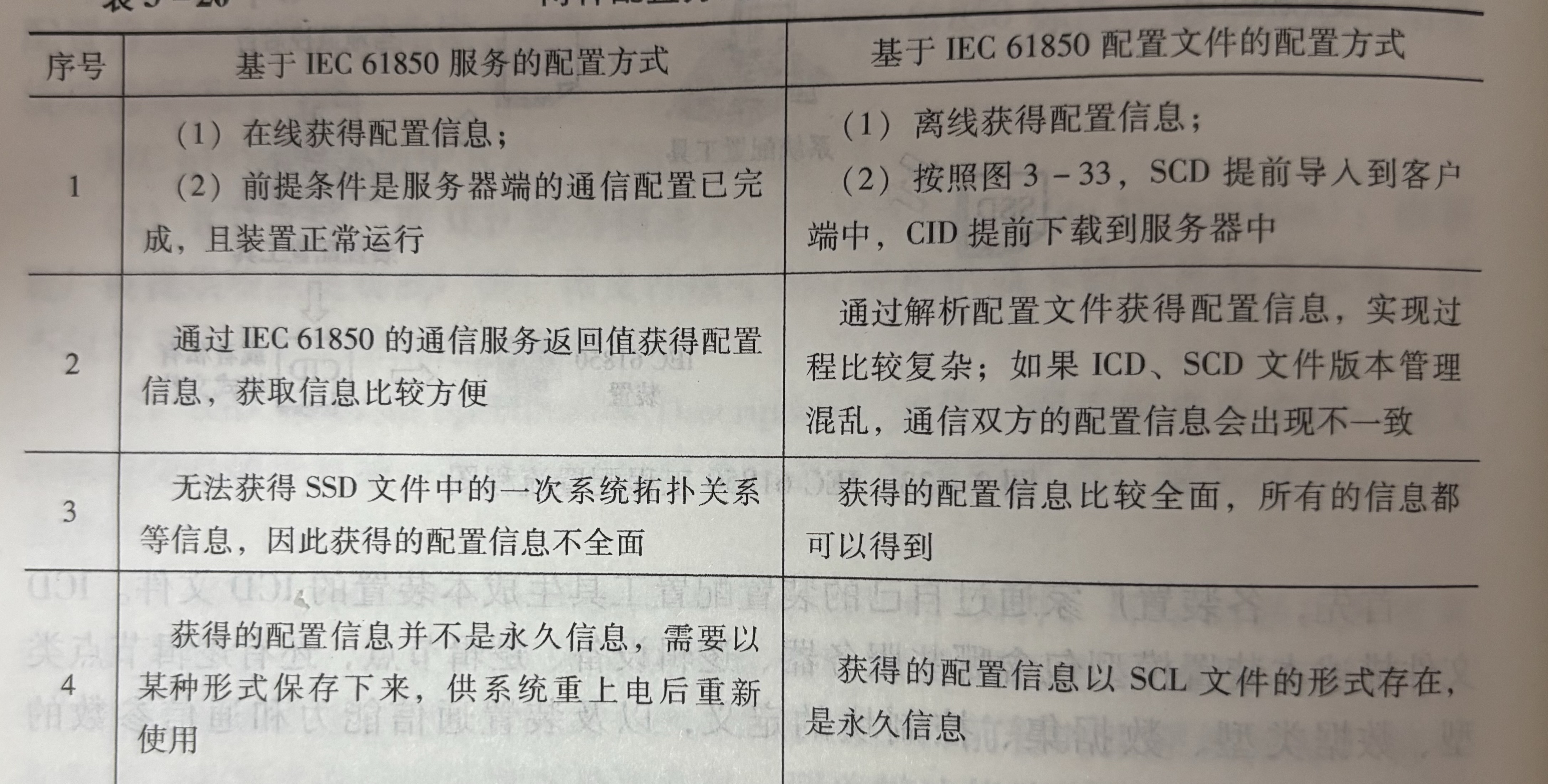

因此，IEC61850标准为客户端提供了两种方式来获取服务器端数据模型，两种方式都能达到获得配置信息的目的，却又有着各自的特点。

IMG_3230

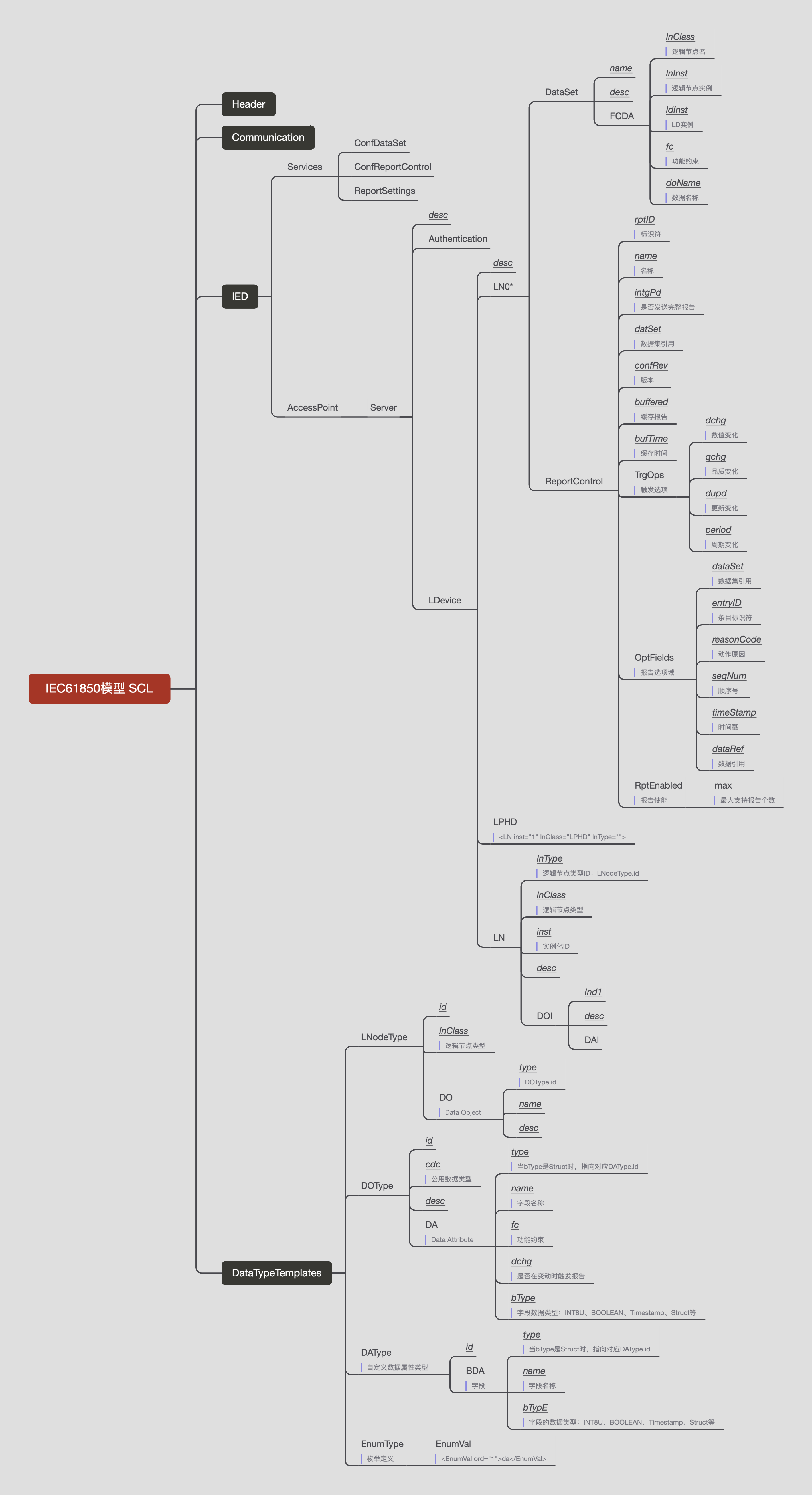

3.2 配置文件结构

IEC61850模型 SCL

3.3 内容详细讲解

1. 整体结构
<?xml version="1.0" encoding="utf-8"?>
<SCL>
	<Header></Header>
    <Communication></Communication>
	<IED configVersion="v1.00" desc="测控装置" manufacturer="XXXX" name="FK" type="DHJC">
        <Services>
            ... ...
        </Services>
        <AccessPoint clock="false" name="S1" desc="MMs访问点">
            <Server desc="61850" timeout="30">
                <Authentication/>
                <LDevice desc="自定义装置" inst="MONT">
                    <LN0 inst="" lnClass="LLN0" lnType="GEXIN_LLN0"></LN0>
                    <LN inst="1" lnClass="LPHD" lnType="GEXIN_LPHD"></LN>
                    <LN></LN>
                     ... ...
                    <LN></LN>
                </LDevice>
        </AccessPoint>
    </IED>
    <DataTypeTemplates>
        <LNodeType></LNodeType>
        <DOType></DOType>
        <EnumType></EnumType>
    </DataTypeTemplates>
</SCL>

  • Header 一些历史版本信息等

  • Communication.服务器连接信息（IP/端口等，GOOSE配置等）

  • IED

    • Services.服务，描述服务的能力配置等信息
    • AccessPoint 访问点，一般分为MMS访问点、GOOSE访问点等
      • Server
        • Authentication
        • LDevice.逻辑设备，每一个IED中包含1~n个LDevice,每个逻辑设备包含一个LN0（第3部分单独说）、一个LPHD（一般就是放一些设备物理铭牌信息）和n个LN(逻辑节点)（第2部分单独说）

  • DataTypeTemplates.对象类型定义

    • LNodeType.逻辑节点的类型定义，其子节点为数据节点DO

    • DOType.数据节点DO的类型定义，其子节点为数据属性DA,数据属性的类型可以是使基本类型，复合类型（自定义类结构体）引用DAType

    • DAType.复合类型（自定义类结构体）DA的类型定义

    • EnumType.枚举类型定义

2. LN与四遥

  1. 遥信（状态类）

    <!-- 在IED中实例化 -->
<!--
	实例化逻辑节点：lnClass的GGIO是通用过程I/O,这一部分在7-4协议原文中定义,常见的还
	有XCBP:断路器.MMXU:测量 inst是实例号 lnType引用DataTypeTemplates中LNodeType的id
-->
<LN desc="遥信单点信息点位" inst="1" lnClass="GGIO" lnType="GGIO_SPS">
  	<!-- DOI:Data Object Instance -->
    <DOI name="Ind1">
      	<!-- DAI:Data Attribute Instance 这里设置一些默认值，一般是设备名称等信息 -->
        <DAI name="dU">
            <Val>110kV配电装置室1#SF6气体探测器告警</Val>
        </DAI>
    </DOI>
</LN>
<!--
	逻辑节点类型定义：lnClass属性表示该LNodeType是在哪一种兼容逻辑节点类的基础上扩充的
	DO的name就是数据对象的名字上面在DOI里的设置默认值时要对应好，type属性引用DOType的id
-->
<LNodeType desc="" id="GGIO_SPS" lnClass="GGIO">
    <DO desc="模式" name="Mod" type="CSG_INC_Mod"/>
    <DO desc="性能" name="Beh" type="CSG_INS_Beh"/>
    <DO desc="健康状况" name="Health" type="CSG_INS_Health"/>
    <DO desc="铭牌" name="NamPlt" type="CSG_LPL"/>
    <DO desc="110kV配电装置室1#SF6气体探测器告警" name="Ind1" type="CSG_SPS"/>
</LNodeType>
<!--
	cdc:公用数据类这个在7-3协议原文定义,这些都是固定的像SPS(单点信息)、DPS(双点信息)等
	DA里面的name也是在7-3中定义。
		状态信息：stVal 位置信息true:on  false:off、q、t
		描述信息：dU
	fc: 功能约束，用于标识信息类型  ST:状态 MX:测量 CO:控制 BR:缓冲性报告控制块 等等
	cdc对应的数据对象有哪些属性，属性名称name叫什么，fc是什么这些都在7-3协议原文定义好了

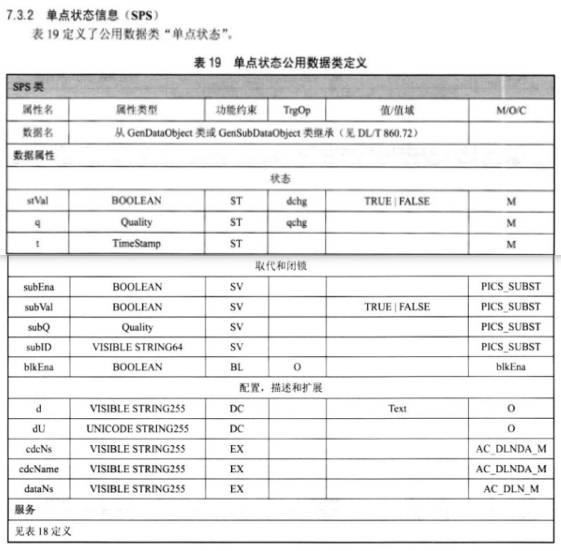

	 在下面贴一下协议原文看看
-->
<DOType cdc="SPS" desc="单点状态信息类" id="CSG_SPS">
    <DA bType="BOOLEAN" dchg="true" fc="ST" name="stVal"/>
    <DA bType="Quality" fc="ST" name="q" qchg="true"/>
    <DA bType="Timestamp" fc="ST" name="t"/>
    <DA bType="Unicode255" fc="DC" name="dU"/>
</DOType>

    image-20240806110437371

    用Java的面向对象思想转换一下就是下面的代码

    class CSG_SPS extend SPS{
  boolean stVal;
  Quality q;
  Timestamp t;
  Unicode255 dU;
}
class GGIO_SPS extend GGIO{
  CSG_INC_Mod Mod;
  CSG_INS_Beh Beh;
  CSG_INS_Health Health;
  CSG_LPL NamPlt;
  /* 110kV配电装置室1#SF6气体探测器告警 */
  CSG_SPS Ind1;
}

public static void main(String[] args){
  CSG_SPS Ind1 = new CSG_SPS();
  Ind1.setDU("110kV配电装置室1#SF6气体探测器告警");
  LogicalNode GGIO1 = new GGIO_SPS();//GGIO1 -> LN实例名：prefix+LnClass+inst
  GGIO1.setInd1(Ind1);

  ied.addLn(GGIO1);
}

  2. 遥测（测量类）

    <LN desc="遥测状态检测点位" inst="2" lnClass="GGIO" lnType="GGIO_MV">
    <DOI desc="1#温湿度-1#主变室室北面温度值" name="AnInd1">
        <DAI name="dU">
            <Val>1#温湿度-1#主变室室北面温度值</Val>
        </DAI>
    </DOI>
</LN>
<LNodeType desc="" id="GGIO_MV" lnClass="GGIO">
    <DO desc="模式" name="Mod" type="CSG_INC_Mod"/>
    <DO desc="性能" name="Beh" type="CSG_INS_Beh"/>
    <DO desc="健康状况" name="Health" type="CSG_INS_Health"/>
    <DO desc="铭牌" name="NamPlt" type="CSG_LPL"/>
    <DO desc="1#温湿度-1#主变室室北面温度值" name="AnInd1" type="CSG_MV"/>
</LNodeType>
<!--
	 这里我刚开始也有个疑问。mag引用CSG_AnalogueValue中也是只有一个浮点数f就可以，
	 为什么还需要单独引用定义一下，<DA bType="FLOAT32" dchg="true" fc="MX" name="mag.f"/>
	 因为这样写就是在7-3协议原文定义的，下面贴一下图
-->
<DOType cdc="MV" desc="测量值" id="CSG_MV">
    <DA bType="Struct" dchg="true" fc="MX" name="mag" type="CSG_AnalogueValue"/>
    <DA bType="Quality" fc="MX" name="q" qchg="true"/>
    <DA bType="Timestamp" fc="MX" name="t"/>
    <DA bType="Struct" fc="CF" name="units" type="CSG_Units"/>
    <DA bType="Unicode255" fc="DC" name="dU"/>
</DOType>
<DAType id="CSG_AnalogueValue">
    <BDA bType="FLOAT32" name="f"/>
</DAType>

    image-20240806153541026

  3. 遥控（控制类）

    <LN desc="可控单点信息点位" inst="3" lnClass="GGIO" lnType="GGIO_SPC">
    <DOI desc="技防系统主机通讯状态" name="Ind1">
        <DAI name="dU">
            <Val>技防系统主机通讯状态</Val>
        </DAI>
        <DAI name="ctlModel">
            <Val>direct-with-normal-security</Val>
        </DAI>
    </DOI>
</LN>
<LNodeType desc="" id="GGIO_SPC" lnClass="GGIO">
    <DO desc="模式" name="Mod" type="CSG_INC_Mod"/>
    <DO desc="性能" name="Beh" type="CSG_INS_Beh"/>
    <DO desc="健康状况" name="Health" type="CSG_INS_Health"/>
    <DO desc="铭牌" name="NamPlt" type="CSG_LPL"/>
    <DO desc="技防系统主机通讯状态" name="Ind1" type="CSG_SPC"/>
</LNodeType>
<DOType cdc="SPC" desc="可控单点" id="CSG_SPC">
    <DA bType="Struct" fc="CO" name="SBOw" type="CSG_SBOw_Oper_SDPC"/>
    <DA bType="Struct" fc="CO" name="Oper" type="CSG_SBOw_Oper_SDPC"/>
    <DA bType="Struct" fc="CO" name="Cancel" type="CSG_Cancel_SDPC"/>
    <DA bType="BOOLEAN" dchg="true" fc="ST" name="stVal"/>
    <DA bType="Quality" fc="ST" name="q" qchg="true"/>
    <DA bType="Timestamp" fc="ST" name="t"/>
    <DA bType="Enum" fc="CF" name="ctlModel" type="ctlModel"/>
    <DA bType="Unicode255" fc="DC" name="dU"/>
</DOType>
<DAType id="CSG_SBOw_Oper_SDPC">
    <BDA bType="BOOLEAN" name="ctlVal"/>
    <BDA bType="Struct" name="origin" type="CSG_Originator"/>
    <BDA bType="INT8U" name="ctlNum"/>
    <BDA bType="Timestamp" name="T"/>
    <BDA bType="BOOLEAN" name="Test"/>
    <BDA bType="Check" name="Check"/>
</DAType>
<DAType id="CSG_Cancel_SDPC">...</DAType>
<DAType id="CSG_Originator">
    <BDA bType="Enum" name="orCat" type="orCategory"/>
    <BDA bType="Octet64" name="orIdent"/>
</DAType>

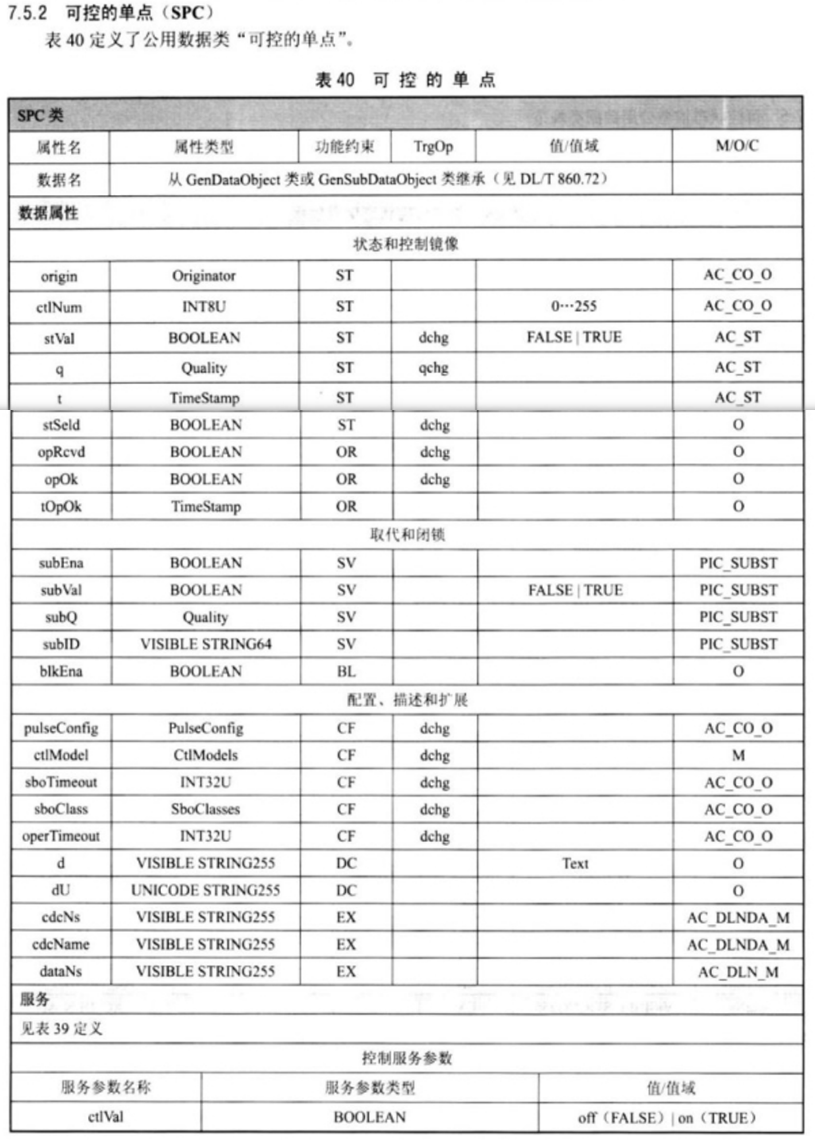

    image-20240806153804210

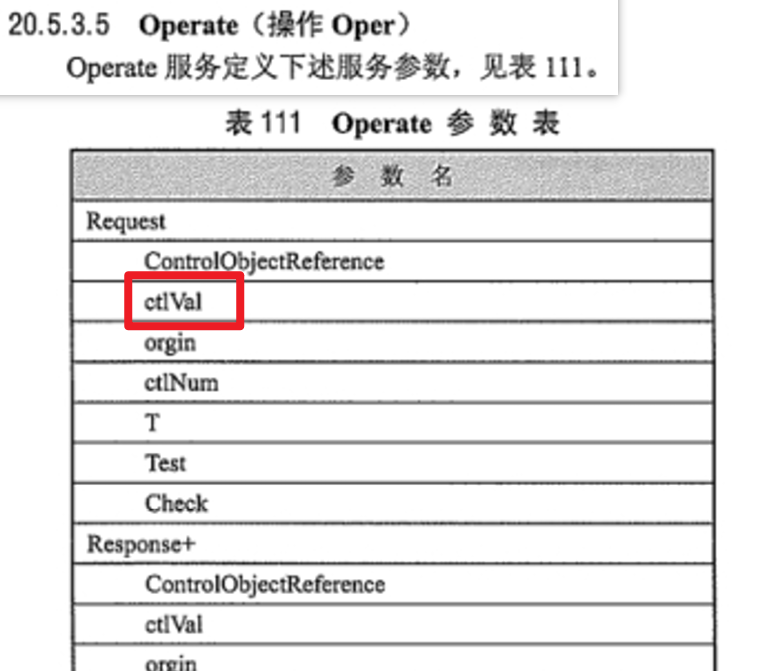

    这里的控制参数ctlval上面在协议原文有一行字：见表39定义，表39说“服务这一部分从DL/T 860.72继承”也就是这一个块在协议7-2这里单独定义，SBOw预置，Oper执行，Cancel取消。具体的服务规范在 7-2 的20.5.3部分，可见Oper有一下数据属性

    image-20240806161208684

  4. 遥调（定值类）

    <LN desc="可控模拟量点位" inst="4" lnClass="GGIO" lnType="GGIO_APC">
    <DOI desc="3#机房空调温度值" name="AnInd1">
        <DAI name="dU">
            <Val>3#机房空调温度值</Val>
        </DAI>
        <DAI name="ctlModel">
            <Val>direct-with-normal-security</Val>
        </DAI>
    </DOI>
</LN>
<LNodeType desc="" id="GGIO_APC" lnClass="GGIO">
    <DO desc="模式" name="Mod" type="CSG_INC_Mod"/>
    <DO desc="性能" name="Beh" type="CSG_INS_Beh"/>
    <DO desc="健康状况" name="Health" type="CSG_INS_Health"/>
    <DO desc="铭牌" name="NamPlt" type="CSG_LPL"/>
    <DO desc="3#机房空调温度值" name="AnInd1" type="CSG_APC"/>
</LNodeType>
<DOType cdc="APC" desc="可控模拟量类" id="CSG_APC">
    <DA bType="Struct" fc="CO" name="SBOw" type="CSG_SBOw_Oper_APC"/>
    <DA bType="Struct" fc="CO" name="Oper" type="CSG_SBOw_Oper_APC"/>
    <DA bType="Struct" fc="CO" name="Cancel" type="CSG_Cancel_APC"/>
    <DA bType="Struct" dchg="true" fc="MX" name="stVal" type="CSG_AnalogueValue"/>
    <DA bType="Quality" fc="ST" name="q" qchg="true"/>
    <DA bType="Timestamp" fc="ST" name="t"/>
    <DA bType="Enum" fc="CF" name="ctlModel" type="ctlModel"/>
    <DA bType="Unicode255" fc="DC" name="dU"/>
</DOType>
<DAType id="CSG_SBOw_Oper_APC">
    <!-- 与遥控单点SPC相比，这里ctlVal是设置浮点数，而非布尔类型 -->
    <BDA bType="Struct" name="ctlVal" type="CSG_AnalogueValue"/>
    <BDA bType="Struct" name="origin" type="CSG_Originator"/>
    <BDA bType="INT8U" name="ctlNum"/>
    <BDA bType="Timestamp" name="T"/>
    <BDA bType="BOOLEAN" name="Test"/>
    <BDA bType="Check" name="Check"/>
</DAType>
<DAType id="CSG_Cancel_APC">...</DAType>
3. LN0、数据集(DataSet)、报告(ReportControl)
<LN0 inst="" lnClass="LLN0" lnType="GEXIN_LLN0">
    <!--
		数据集：顾名思义就是数对对象的集合，定义数据集之后，使用 ReportControl报告
		定义这些数据发生变动时发送报告FCDA 各属性ldInst：逻辑设备实例名称
		lnClass：逻辑节点类型 lnInst：逻辑节点实例号 对应DO的name.
		目前国内规范一般按照遥信、遥测分为两各数据集，一个报告遥测量浮点型，一个报
		告遥信量布尔型
	-->
    <DataSet name="ds01Din" desc="遥信单点信息数据集(含可控点)">
        <FCDA doName="Ind1" fc="ST" ldInst="MONT" lnClass="GGIO" lnInst="1"/>
        <FCDA doName="Ind1" fc="ST" ldInst="MONT" lnClass="GGIO" lnInst="3"/>
    </DataSet>

    <DataSet name="ds01Ain" desc="遥测状态检测数据集">
        <FCDA doName="AnInd1" fc="MX" ldInst="MONT" lnClass="GGIO" lnInst="2"/>
        <FCDA doName="AnInd1" fc="MX" ldInst="MONT" lnClass="GGIO" lnInst="4"/>
    </DataSet>
    <!-- 引用ds01Din数据集-->
    <ReportControl bufTime="0" buffered="false" confRev="1" datSet="ds01Din" intgPd="30000"
                   name="brcb01Din" rptID="MONT/LLN0$BR$brcb01Din">
        <!-- 其中数据对象的dchg、qchg当数据变化、品质变化时都触发报告进行上送 -->
        <TrgOps dchg="true" dupd="false" period="false" qchg="true"/>
        <OptFields dataSet="true" entryID="true" reasonCode="true" seqNum="true" timeStamp="true"/>
        <!--
			max属性是IED可以支持的报告实例个数。IED初始化时为每个报告生成max个实例，
			分别以报告控制块名＋实例号（01,02...）进行区分，如brcbAlarmO1、brabAlarm02。
			每个client在连接时以不同的报告实例号占用一个报告实例。每个报告实例按
			照client指定的属性上送报告
		-->
        <RptEnabled max="16"/>
    </ReportControl>

    <ReportControl bufTime="0" buffered="false" confRev="1" datSet="ds01Ain" intgPd="300000"
                   name="brcb01Ain" rptID="MONT/LLN0$BR$brcb01Ain">
        <TrgOps dchg="true" dupd="false" period="true" qchg="true"/>
        <OptFields dataSet="true" entryID="true" reasonCode="true" seqNum="true" timeStamp="true"/>
        <RptEnabled max="16"/>
    </ReportControl>

    <DOI desc="Mode" name="Mod">...</DOI>
    <DOI desc="Behaviour" name="Beh">...</DOI>
    <DOI desc="Health" name="Health">...</DOI>
   <DOI desc="Name Plate" name="NamPlt">...</DOI>
</LN0>

报告分为缓存和非缓存两种类型，由IED建模时，通过ReportControl的”buffered”属性设置，buffered=true设置缓冲型报告，对应fc=BR；buffered=false设置非缓冲型报告，对应fc=RP。缓存型报告要求IED在内存中缓存报告，如通信中断期间发生了事件，当通信恢复后，此事件报文应能上送不丢失，通常告警、事件、SOE等报告建模为缓存类型。非缓存型报告不要求IED缓存，通信中断期间的数据可丢失，通常遥测类型的数据建模为非缓存报告。

4.参考资料

IEC61850_模型文件属性详解.doc

IEC61850模型培训.pdf

部分IEC 61850协议原文

张二狗和苗翠花
关注
  • 28
    点赞
  • 踩
  • 17
    收藏
    觉得还不错? 一键收藏
  • 打赏
    打赏
  • 0
    评论
专栏目录
数据治理 原理与代码实例讲解
AI大模型应用之禅
07-26 27
数据治理 原理与代码实例讲解 1. 背景介绍 1.1 问题的由来 在当今的信息时代，数据已经成为企业战略的核心资产之一。随着数据量的爆炸性增长以及数据处理技术的快速发展，数据治理成为了确保数据质量、安全性、合规性以及可访问性的关键领域。数据治理的目
ISO_IEC_27003:2017信息安全管理体系中文解读
煜铭2011
04-27 7500
0x00前言 ISO（国际标准化组织）和 IEC（国际电工委员会）形成了全球标准化专业系统。作为 ISO 或 IEC 成员的国家机构通过由各自组织设立的技术委员会来参与国际标准的制定，以处理特定的技术活动领域。ISO 和 IEC 技术委员会在共同关心的领域进行合作。其他国际组织、政府和非政府组织，通过联络 ISO 和 IEC也参加了这项工作。在信息技术领域，ISO 和 IEC 建立了联合...
19-1 ACC 自适应巡航控制GB/T 20608、ISO15622标准详解
AIgraphX
10-01 2444
本专题由深圳季连AIgraphX李博及团队出品，主要讲解ACC自适应巡航控制系统的开发与仿真测试。具体说来，包括ACC标准/法规分析、系统需求、系统架构、软件需求、软件架构、算法建模、验证场景分析、仿真实验搭建等内容。
架构图深入解读
热门推荐
一个天秤座的架构师
06-30 2万+
架构图是什么？为什么要画架构图？如何画？有哪些方法？本文从架构的定义说起，分享阿里文娱高级技术专家箫逸关于画架构图多年的经验总结，并对抽象这一概念进行了深入地讨论。较长，同学们可收藏后再看。
Lesson1：走进C++的殿堂
Aspect of Twilight的博客
01-25 870
照片上的这位老人便是C++之父——本贾尼·斯特劳斯特卢普（Bjarne Stroustrup）。C语言是结构化和模块化的语言，适合处理较小规模的程序。对于复杂的问题，规模较大的程序，需要高度的抽象和建模时，C语言则不合适。为了解决软件危机，20世纪80年代，计算机界提出了OOP（object oriented programming，面向对象）思想，支持面向对象的程序设计语言应运而生。
今天是世界读书日，包邮赠送几本技术书 ！
程序IT圈
04-23 235
文末送书活动，记得看完哦！IT有得聊”是机械工业出版社旗下IT专业资讯和服务平台，致力于帮助读者在广义的IT领域里，掌握更专业、更实用的知识与技能，快速提升职场竞争力。点击蓝色微信名可快速关注我们。重磅推荐当季新书1. ASP.NET Core 5.0开发入门与实战2.Go语言高级开发与实战3.Go程序员面试笔试宝典4. 从程序员到架构师：大数据量、缓存、高并发、...
中级软件设计师刷题笔记
zhanghanqmx的博客
09-19 7188
中级软甲设计师笔记
软件设计师近10年上午真题解析知识点（并非绝对完整版）
qq_44858224的博客
10-31 2294
2009下半年 计算机硬件组成 1、CPU是计算机的控制中心，它的组成部分：运算器、控制器、寄存器组和内部总线 2、控制器用于协调和指挥整个计算机系统，它的组成部分：程序计数器(PC)、指令寄存器、指令译码器、时序产生器和操作控制器 3、程序寄存器是专用寄存器，具备寄存信息和技术两种功能 指令系统和计算机体系结构 4、CISC(复杂指令集计算机)：进一步增强原有指令的功能，用更为复杂的新指令取代原先由软件子程序完成的功能，实现软件功能的硬件化，导致机器的指令系统越来越庞大而复杂 5、RISC(精简指令集计算
fNIRS研究行文指南
cc1609130201的博客
08-10 3786
近40年来，功能近红外成像技术(fNIRS)越来越多地应用于神经科学研究，利用各种实验范式研究不同人群。随着研究方法的快速发展与多样化，研究方法的不同给解释、重复研究带来很大困难。因此，fNIRS学会组织了一个具有代表性的小组，就fNIRS研究的论文描述达成共识。本文旨在提供fNIRS研究指导，提高fNIRS研究报告的可靠性、可重复性和可追溯性，鼓励领域内优秀的研究实践。本文还提供了一个fNIRS论文撰写自查清单(见第八章-附录)，帮助研究论文准备他们的论文手稿，协助审稿人评估fNIRS研究论文。本文发表在
ASN_1.rar_IEC61850_asn_asn.1
09-14
《IEC61850协议中的ASN.1编码规则详解》 IEC61850是电力自动化领域广泛采用的一种通信标准，它定义了变电站自动化系统中设备间的信息交换模型。在这个标准中，ASN.1（Abstract Syntax Notation One）作为一种强大的...
IEC-61850标准[中文.完整版].zip
08-26
《IEC 61850标准：智能电网通信的核心》 IEC 61850是一个国际标准，由国际电工委员会（International Electrotechnical Commission，简称IEC）制定，专门针对电力系统自动化设备的通信接口和数据模型。这个标准在...
IEC61850标准中文完整版.zip
10-15
《IEC61850标准中文完整版》是一个压缩包文件，包含了关于国际电工委员会（IEC）制定的变电站自动化系统唯一国际标准的详细资料。这一标准由IEC第57技术委员会（TC57）的工作组10、11、12共同负责编制，旨在提供一套...
IEC61850标准[中文完整版].rar
03-19
《IEC61850标准详解：智能变电站的核心规范》 IEC61850，全称为“Communication networks and systems for power utility automation – System communication”（电力公用事业自动化通信网络和系统—系统通信），...
IEC61850通信规约简介.pdf
06-24
IEC61850通信规约是电力自动化领域的国际标准，旨在促进变电站内不同制造商的智能电子设备（IED）之间的互操作性和信息共享。这个标准由国际电工委员会（IEC）制定，旨在解决传统通信规约如IEC60870-5-103存在的不足...
去去去去去去去去去前期前期前期
08-12
去去去去去去去去去前期前期前期前期前期前期
计组P1 单周期MIPS处理器
最新发布
08-12
实验报告+项目 Verilog语言
Spring Boot原创歌曲分享平台.zip
08-12
该平台严格按照需求分析制作相关模块，并利用所学知识尽力完成，但是本人由于学识浅薄，无法真正做到让该程序可以投入市场使用，仅仅简单实现部分功能，希望日后还能改善。 本平台具有以下优点： 该平台具有较高的适用性，选用B/S结构，可以在绝大部分个人平台上使用该平台。 平台将用户权限进行划分，管理员和用户都能看到及操作的信息不一样，两者具备不同的操作权限。 该平台操作界面简单明了，大部分人都可以正常使用。 但也存在以下问题需要改进： 运行时窗口不能被刷新，可以改进。 平台过于简单，显示的信息有限。 不能添加多个管理员账号，如果可以则将利于发展原创歌曲分享规模，便于原创歌曲分享信息集中管理。 不能实时预约接待消息，容易被忽视，不利于管理员服务用户。
100天拿下Python - Day 16-20（附源码）
08-12
Python语言进阶 1.数据结构和算法 2.函数的使用方式 3.面向对象相关知识 4.迭代器和生成器 5.并发编程 文件类型：markdown文档
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包

打赏作者

张二狗和苗翠花

你的鼓励将是我创作的最大动力

¥1 ¥2 ¥4 ¥6 ¥10 ¥20
扫码支付：¥1
获取中
扫码支付

您的余额不足，请更换扫码支付或充值

打赏作者

实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
