Wireshark实验
一.数据链路层
准备
请自行查找或使用参考资料,了解 Wireshark 的基本使用:
1.选择对哪块网卡进行数据包捕获
2.开始/停止捕获
3.了解 Wireshark 主要窗口区域
4.设置数据包的过滤
5.跟踪数据流
实作一 熟悉 Ethernet 帧结构
选择WLAN
打开cmd进行抓包

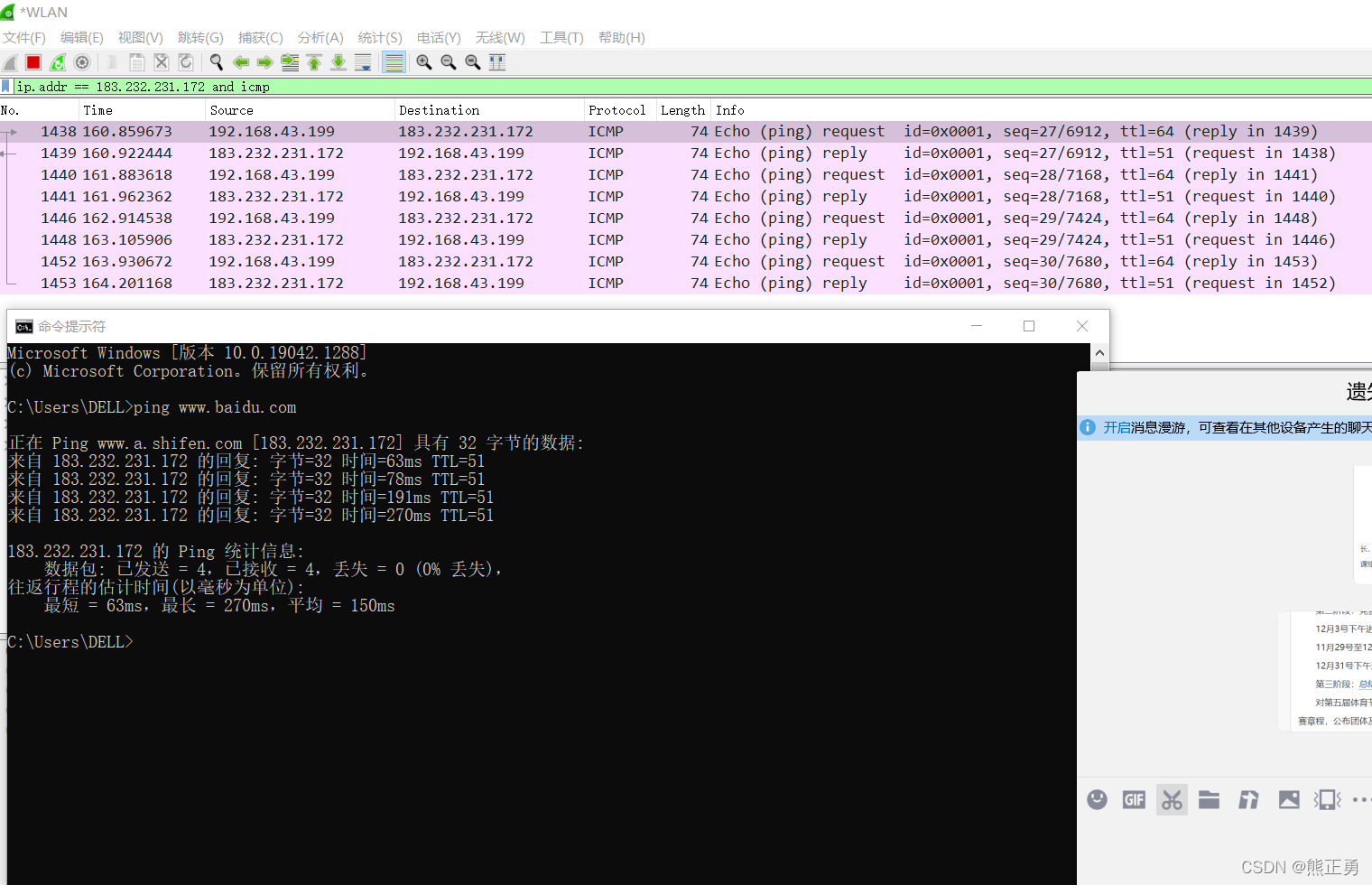

根据ip进行搜索
与www.baidu.com的数据交换:
使用 Wireshark 任意进行抓包,熟悉 Ethernet 帧的结构,如:目的 MAC、源 MAC、类型、字段等:
问题
你会发现 Wireshark 展现给我们的帧中没有校验字段,请了解一下原因。
Wireshark 抓包前,物理层网卡已经进行过校验,正确时才会进行下一步操作,当我们使用Wireshark进行抓包,抓到的为校验后的包,所以我么看到的帧中是没有校验字段。
实作二 了解子网内/外通信时的 MAC 地址
1.ping 你旁边的计算机(同一子网),同时用 Wireshark 抓这些包(可使用 icmp 关键字进行过滤以利于分析),记录一下发出帧的目的 MAC 地址以及返回帧的源 MAC 地址是多少?这个 MAC 地址是谁的?
略。
2.然后 ping qige.io (或者本子网外的主机都可以),同时用 Wireshark 抓这些包(可 icmp 过滤),记录一下发出帧的目的 MAC 地址以及返回帧的源 MAC 地址是多少?这个 MAC 地址是谁的?
发出帧的目的 MAC 地址以及返回帧的源 MAC 地址是c2:68:e6:04:6d:53
,这个MAC地址是本机的网关MAC地址
3.再次 ping www.cqjtu.edu.cn (或者本子
