使用要点：
通信协议是什么？UART串口传输、标准的 AT 命令对模块进行控制、波特率选择默认的 115200
难点是首先要实现串口助手与模块之间的通信，接好线发送AT命令。这一步之后接上单片机与单片机之间通信。
焊接一个转接板。不然觉得接线不方便。
1、stm32写一个关于gsm模块通信的库，
读取内容、写内容
别的接口在此两个接口基础上，做到更加具体的功能，如：拨打<号码>电话，发送<号码>短信，读取短信内容
读到短信内容后，解析内容（自己定义通信协议）
不知为何自己用别的USB转串口不起作用，只有ft232bl可以使用 串口调试。
5V 供电，电脑调试初期电脑USB供电可以满足要求。模块有1000UF的大电容。长时间传输数据用电量大1A以上的直流，TTL电平串口自适应兼容3.3V和5V单片机。
现有如下资料例程
1 发送一条中文短信
2 发送一条英文短信
3 拨打指定电话，1分钟后自动挂断
4 接到指定短信内容，控制LED开断
5 检测模块是否注册到网络，是否读到SIM卡，并发送提示信息
6 通过GPRS，连接指定的服务器并发送指定数据
说明：
可以直接连接单片机。待机在80MA左右，可以设置休眠状态在10MA左右低功耗。电脑调试USB--232和USB--TTL均可，根据各人配件而定。支持短信，数据，彩信，上网等。复位排针引出，可实现现场无人值守远程复位,带DTMF功能实现远程遥控功能。模块最大的优点是保留232口，在学习或者开发时可以监听51低端单片机和模块指令执行情况，能更快的找出原因，节省开发和学习的时间.[支持2,3,4G手机卡】。
模块的优点：
串口电路：采用TVS和磁珠保护器件来保护板子，使板子不会受到浪涌、高电压的伤害。
SIM卡电路：增加SMF05C静电释放芯片。
天线电路：保证的短且直，这样才能保证信号强度。
PCB展示：各个接口丝印标出，方便二次开发，设计时完全遵循SIM900A硬件设计手册。
一路5V 供电电源接口：做了保护，即使接反了也不会烧板子。电脑初期调试电脑USB供电即可；长时间传输数据用电量较大我们推荐1A以上的直流。
一路TTL接口：支持3.3V单片机和5V单片机。也就是说支持51类的5V单片机和STM32单片机。
两路天线接口：SMA天线接口，IPX MINI天线接口（默认不焊接）。
一路232 电平接口：也就是说您可以通过一根232---USB串口线直接将模块连接到电脑上调。也可以USB--TTL连接电脑，根据个人的配件情况而定。

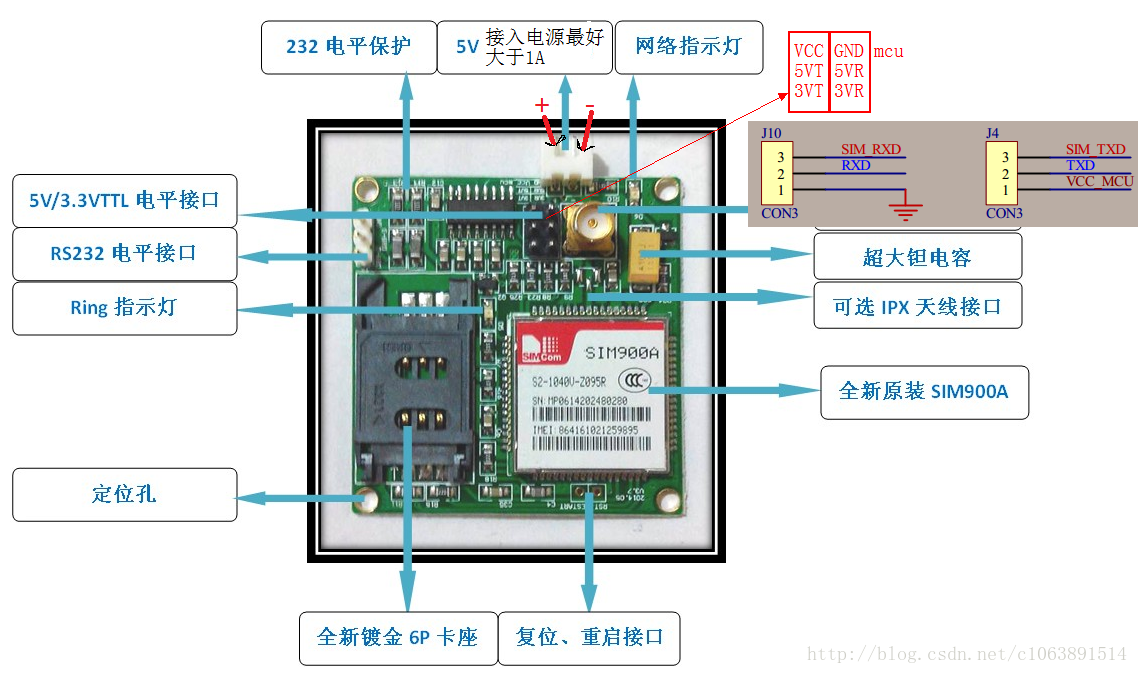

模块图片

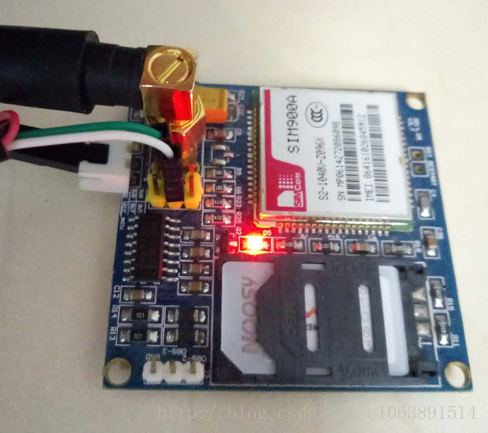

USB转串口连接900a

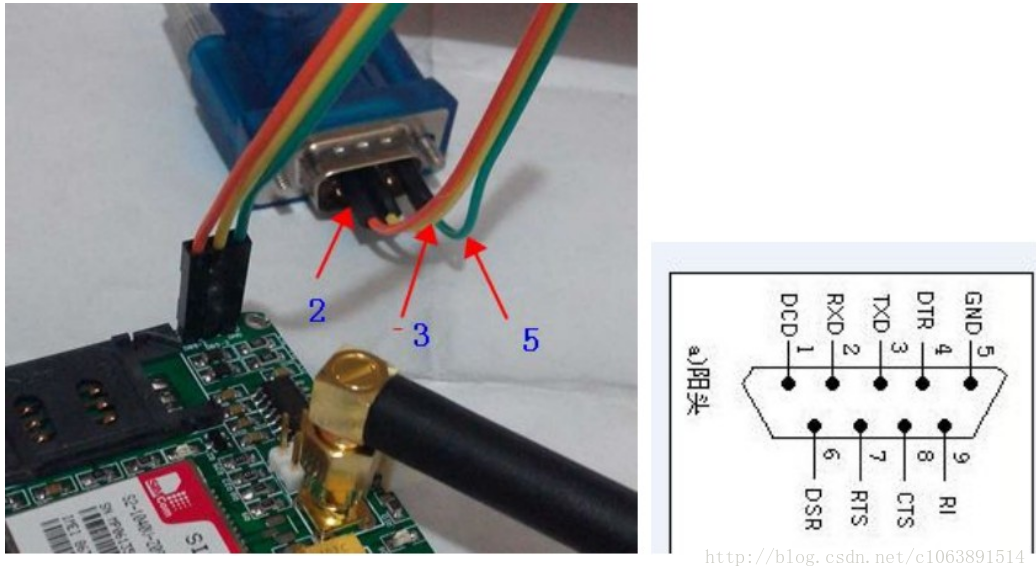

与串口连接
此外还需要给SIM900A模块供电。
USB--TTL需要接模块TTL串口中间俩个针一个是5VTXD和RXD,然后共GND. 板子上有标注 ，千万别接错线。
第二种：通过USB--232串口线将模块与电脑连接起来，再接入5V电源，之所以我们的SIM900A模块在设计时保留了232接口，原因为：51等低端单片机无法实现仿真，所以你不能知道单片机发给SIM900A 模块的每条指令执行的情况。但是这个问题在我们这里就得到了很好的解决，通过将SIM900A模块232接口将模块连接到电脑上，就可以轻松监测到每条指令执行的情况，在实际开发时特别特别的有用，很多问题就是通过这个232找到的。
1 AT 指令简介
用户可以通过 AT 指令进行呼叫、短信、电话本、数据业务、传真等方面的控制
AT 指令必须以"AT"或"at"开头（第一条发给模块的指令要都大写），以回车（<CR>）结尾。模块的响应通常紧随其后，格式为： <回车><换行><响应内容><回车><换行>。
我们通过串口调试助手来测试一下，打开：选择正确的 COM 号；然后设置波特率为 115200， 勾选发送新行（必选！即 sscom 自动添加回车换行功能），然后发送 AT 到 SIM900A 模块，
常用AT指令
<AT>
是否准备好
<AT+CPIN？>
是否有SIM卡
<AT+CSQ >
信号强度
<AT+COPS?>
指令用于查询当前运营商，只有在连上网络后，才返回运营商
<AT+CNUM>
查询本机号码有的不支持此命令
<ATD>
用于拨打任意电话号码如：<ATD10086；><&ATD18XXXXXX65;>
RING
模块接到电话时会发送此字符串
<ATA>
即可接听来电。
<ATH>
用于挂断电话，要想结束正在进行的通话，只需给模块发送： ATH，即可挂断。
AT+COLP
用于设置被叫号码显示，这里我们通过发送：<AT+COLP=1>，开启被叫号码显示，当成功拨通的时候（被叫接听电话），模块会返回被叫号码。 +COLP: "18XXXXXXX65",129,"",""
*************************************************************************
读取短信：
1、发送：<AT+CMGF=1>设置为文本模式
2、发送：<AT+CSCS="GSM">设置GSM 字符集
3、发送：<AT+CNMI=2,1>设置新消息提示
4、用别的手机发送一条字符串到的模块上,模块接收到短信后，会提示如： +CMTI:"SM",16，表明收到了新的短信，存放在 SIM 卡位置16。
5、发送：<AT+CMGR=16>即可读取该短信。
删除短信，例如发送： <AT+CMGD=1>删除全部短信命令。
发送短信
发送：<AT+CSCS="GSM">先设置为："GSM"字符集，
发送：<AT+CMGF=1>设置文本模式
发送： AT+CMGS="151XXXX672"，
模块返回：<>>，
输入需要发送的内容：< SIM900A TEST>，
(HEX)格式单独发送： <0X1A>（即 0X1A）
在发送完内容以后，最后以十六进制(HEX)格式单独发送： <0X1A>（即 0X1A），即可启动一次短信发送.注 1： 0X1A,“CTRL+Z”的键值，即用于告诉 SIM900A，要执行发送操作。另外还可以发送： 0X1B，即“ESC”的键值，用于告诉 SIM900A， 取消本次操作，不执行发送。稍等片刻，在短信成功发送后，模块返回如： +CMGS:156，的确认信息，表示短信成功发送， 其中 156 为模块内部的短信计数器，
常用AT指令
1、AT+CPIN？
该指令用于查询SIM卡的状态，主要是PIN码，如果该指令返回：+CPIN:READY，则表明SIM卡状态正常，返回其他值，则有可能是没有SIM卡。
2，AT+CSQ
该指令用于查询信号质量，返回SIM900A模块的接收信号强度，如返回：
+CSQ:30,0，
表示信号强度是 30（最大有效值是31）。如果信号强度过低，则要检查天线是否接好了？
3，AT+COPS?
该指令用于查询当前运营商，该指令只有在连上网络后，才返回运营商，否则返回空，如返回：+COPS:0,0,"CHINAMOBILE"，表示当前选择的运营商是中国移动。
4，AT+CGMI
该指令用于查询模块制造商，如返回：SIMCOM_Ltd，说明SIM900A模块
是
是SIMCOM公司生产的。
5，AT+CGMM
该指令用于查询模块型号，如返回：SIMCOM_SIM900A，说明模块型号是SIM900A。
6，AT+CGSN
该指令用于查询产品序列号（即IMEI号），每个模块的IMEI号都是不一样
的，具有全球唯一性，如返回的，具有全球唯一性，如返回：8699880XXXXXX，说明模块的产品序列号是：8699880XXXXXX。
7，AT+CNUM
该指令用于查询本机号码，必须在SIM卡在位的时候才可查询，如返回：+CNUM:"","15902020353",129,7,4，则表明本机号码为：15902020353。另外，不是所有的SIM卡都支持这个指令，有个别SIM卡无法通过此指令得到其号码。
8，ATE1
该指令用于设置回显模式（默认开启），即模块将收到的AT指令完整的返回给
发送端，启用该功能，有利于调试模块。如果不需要开启回显模式，则发送发送端，启用该功能，有利于调试模块。如果不需要开启回显模式，则发送ATE0指令即可关闭，这样收到的指令将不再返回给发送端，这样方便程序控制。
以上就是我们介绍的几个常用的AT指令，当然还有其他一些常用的AT指令，比如
ATD/ATA/ATH 等，我们在后面的章节会慢慢介绍。关于SIM900A详细的AT指令介绍，
SIM900A_AT 命令手册这个文档。发送给模块的指令，如果执行成功，则会返回对应信息和
"OK"，如果执行失败/指令无效，则会返回"ERROR"。
另外，提醒大家，所有的指令都必须是以 ASCII 编码字符格式发送，不要在指令里面夹
杂中文符号。同时，很多指令都带有查询或提示功能，可以通过指令+"?"来查询当前设置，
通过指令+"=?"的方式来获取设置提示
2 拨打/接听电话
本节，我们将介绍如何使用SIM900A模块进行拨打和接听电话。本节，将要用到的指
令有： ATE1/ATD/ATA/ATH/AT+COLP/AT+CLIP/AT+VTS等7条AT指令。
ATE1
用于设置回显，即模块将收到的指令完整的返回给发送设备，方便调试。
ATD
用于拨打任意电话号码，格式为：ATD+号码+;， 末尾的’;’一定要加上，否则不能成功拨号， 如发送：号， 如发送： ATD10086;，即可实现拨打10086。
TA
用于应答电话，当收到来电的时候，给模块发送：
ATA
即可接听来电。
ATH
用于挂断电话，要想结束正在进行的通话，只需给模块发送： ATH，即可挂断。
AT+COLP
用于设置被叫号码显示，这里我们通过发送：AT+COLP=1，开启被叫号码显示，当成功拨通的时候（被叫接听电话），模块会返回被叫号码。
AT+CLIP
用于设置来电显示，通过发送：
AT+CLIP=1
可以实现设置来电显示功能，模块接收到来电的时候，会返回来电号码。
AT+VTS=*
产生DTMF音，该指令只有在通话进行中才有效，用于向对方发送中才有效，用于向对方发送DTMF音，比如在拨打10086查询的时候，我们可以通过发送：AT+VTS=1，模拟发送按键1。
在介绍了本节要用到的几个AT指令之后，我们开始实现本节功能，不过有前提条件：
那就是模块必须开机，并且找到了运营商。通过发送： AT+COPS？，如果返回：
+COPS:0,0,"CHINAMOBILE"，则可以开始下面的测试了。
短信的读取与发送
本节，我们将介绍如何使 SIM900A 模块进行短信的读取与发送。本节，将要用到的指令有： AT+CNMI/AT+CMGF/AT+CSCS/AT+CSMP/AT+CMGR/AT+CMGS/AT+CPMS 等 7 条 AT 指令。
AT+CNMI
用于设置新消息指示。发送： AT+CNMI=2,1，设置新消息提示，当收到新消息，且 SIM 卡未满的时候， SIM900A 模块会返回数据给串口，如： +CMTI:"SM",2，表示收到接收到新消息，存储在 SIM 卡的位置 2；存满了就不会提示，可以通过删除短信来解决。
AT+CMGF，
用于设置短消息模式， SIM900A 支持 PDU 模式和文本（TEXT）模式等 2 种模式，发送：AT+CMGF=1，即可设置为文本模式。 AT+CSCS，用于设置 TE 字符集，默认的为 GSM7 位缺省字符集，在发送纯英文短信的时候，发送： AT+CSCS="GSM"，设置为缺省字符集即可。在发送中英文短信的时候，需要发送： AT+CSCS="UCS2"，设置为 16 位通用 8 字节倍数编码字符集。
英文短信的读取
AT+CMGR，用于读取短信，比如发送：
AT+CMGR=1，则可以读取 SIM 卡存储在位置 1 的短信。
AT+CMGS，用于发送短信，在"GSM"字符集下，最大可以发送 180 个字节的英文字符，在"UCS2"字符集下，最大可以发送 70 个汉字（包括字符/数字）。该指令我们在后面详细介绍。
AT+CPMS，用于查询/设置优选消息存储器，通过发送： AT+CPMS?，可以查询当前 SIM 卡最大支持多少条短信存储，以及当前存储了多少条短信等信息。如返回： +CPMS:用户手册"SM",1,50,"SM",1,50,"SM",1,50，表示当前 SIM 卡最大存储 50 条信息，目前已经有 1 条存储的信息。
英文短信的读取本节，我们将用其他手机先发送一条英文短信到 SIM900A 模块上，然后读取模块接收
到的这条英文短信。
1、发送： AT+CMGF=1，设置为文本模式
2、发送： AT+CSCS="GSM"，设置GSM 字符集
3、发送： AT+CNMI=2,1，设置新消息提示
4、我们用别的手机发送一条英文短信“SIM900AModule”到我们的模块上（如果不知道模块号码，可以发送： AT+CNUM，查询模块号码）。模块接收到短信后，会提示如： +CMTI:"SM",2，表明收到了新的短信，存放在 SIM 卡位置 2。
5、发送 AT+CMGR=2，即可读取该短信。
注意：某些时候，模块收到了短信，但却不发送提示，原因是：模块存储容量有限，不
能继续存储短信。解决方法：可以删除一些短信，例如发送： AT+CMGD=1，删除全部短信
命令。
英文短信的发送
本节，我们将利用 SIM900A 模块来给指定手机号码发送一条英文短信。这里，我们用
到 AT+CMGS 指令来发送短信，发送全英文/数字短信的时候，我们先设置为： "GSM"字符集（AT+CSCS="GSM"），文本模式（AT+CMGF=1）假设我们要给手机号：。 15124532672，发送一条短信，则发送： AT+CMGS="15124532672"，然后模块返回： >，此时我们输入我们需要发送的内容： SIM900A TEST，注意，此可以不用发送回车了。在发送完内容以后，最后以十六进制(HEX)格式单独发送： 1A（即 0X1A），即可启动一次短信发送.注 1： 0X1A,“CTRL+Z”的键值，即用于告诉 SIM900A，要执行发送操作。另外还可以发送： 0X1B，即“ESC”的键值，用于告诉 SIM900A， 取消本次操作，不执行发送。稍等片刻，在短信成功发送后，模块返回如： +CMGS:156，的确认信息，表示短信成功发送， 其中 156 为模块内部的短信计数器，
GPRS 通信
本节，我们将介绍如何使用 SIM900A 模块进行 GPRS 通信，实现模块与电脑的 TCP 和UDP 数据传输。
AT+CGCLASS
用于设置移动台类别。SIM900A模块仅支持类别"B"和"CC"，发送： AT+CGCLASS="B"，设置移动台类别为 B。即，模块支持包交换和电路交换模式，但不能同时支持。
AT+CGDCONT
用于设置 PDP 上下文。发送：
AT+CGDCONT=1,"IP","CMNET"
设置 PDP 上下文标志为 1，采用互联网协议（IP），接入点为"CMNET"。
AT+CGATT
用于设置附着和分离 GPRS 业务。发送： AT+CGATT=1，附着 GPRS 业务。
AT+CIPCSGP
用于设置 CSD 或 GPRS 链接模式。发送： AT+CIPCSGP=1,"CMNET"，设置为GPRS 连接，接入点为” CMNET”。
AT+CLPORT
用于设置本地端口号。发送：AT+CLPORT="TCP","8888"，即设置 TCP 连接本地端口号为 8888。
AT+CIPSTART
用于建立 TCP连接或注册 UDP 端口号。发送： AT+CIPSTART="TCP","180.120.52.222","8086"，模块将建立一个 TCP 连接，连接目标地址为： 180.120.52.222，连接端口为 8086，连接成功会返回： CONNECTOK。
AT+CIPSEND
用于发送数据。在连接成功以后发送： AT+CIPSEND，模块返回： >，此时可以输入要发送的数据，最大可以一次发送 1352 字节，数据输入完后，同发短信一样，输入十六进制的： 1A（0X1A），启动发送数据。在数据发送完成后，模块返回： SENDOK，表示发送成功。
AT+CIPSTATUS
用于查询当前连接状态。 发送： AT+CIPSTATUS，模块即返回当前连接状态。
AT+CIPCLOSE
用于关闭 TCP/UDP 连接。发送： AT+CIPCLOSE=1，即可快速关闭当前 TCP/UDP 连接。AT+CIPSHUT，用于关闭移动场景。发送： AT+CIPSHUT，则可以关闭移动场景，关闭场景后连接状态为： IPINITIAL，可以通过发送： AT+CIPSTATUS，查询。另外，在连接建立后，如果收到： +PDP:DEACT，则必须发送： AT+CIPSHUT，关闭场景后，才能实现重连。
以上就是我们本节可能将要用到的一些 AT 指令的简单介绍，要实现模块与电脑的 GPRS
通信，需要确保所用电脑具有公网 IP，否则无法实现通信，推荐在 ADSL 网络下进行测试，
并最好关闭防火墙/杀毒软件。
拥有 1 个公网 IP，你可以通过百度，搜索： IP，第一个条目，就是本机 IP，如图下图所
示。
