Grafana8 Table类型仪表盘配置

一、使用环境

Grafana 版本8.4.5及配套组件

二、具体配置步骤

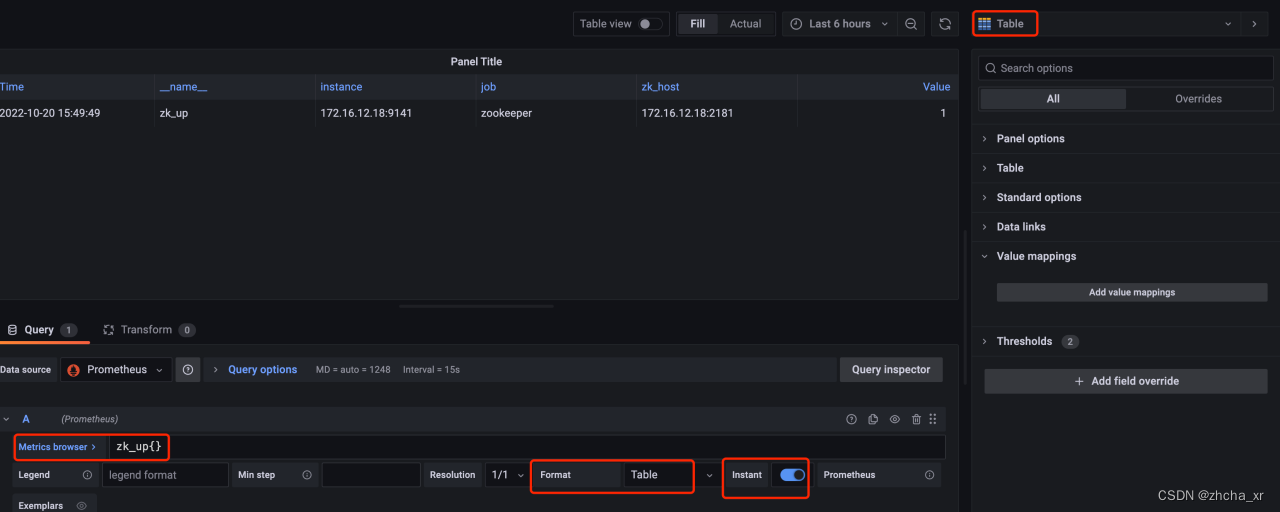

1. 初始化表格

Metrics browser 选择zk_up参数；Format 选择Table；Instant 点击打开，右上角选择table

         2.去除多余字段

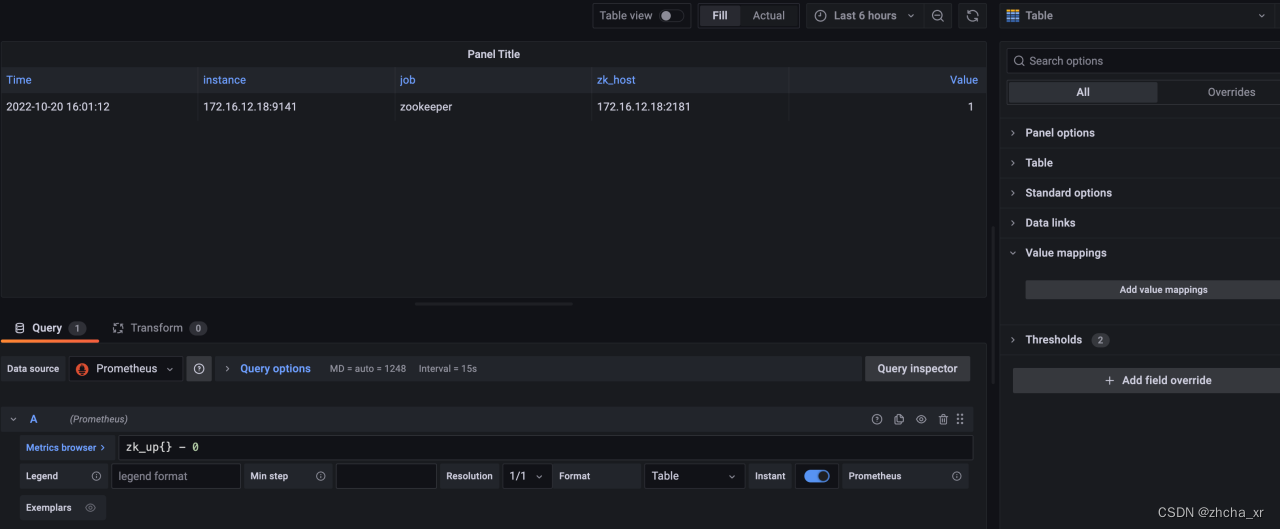

去除__name__：Metrics browser 参数改为zk_up{} - 0



去除instance:Overrides->Add field override->Fields with name->instance->Add override property->Hide in table，然后把开关打开即可

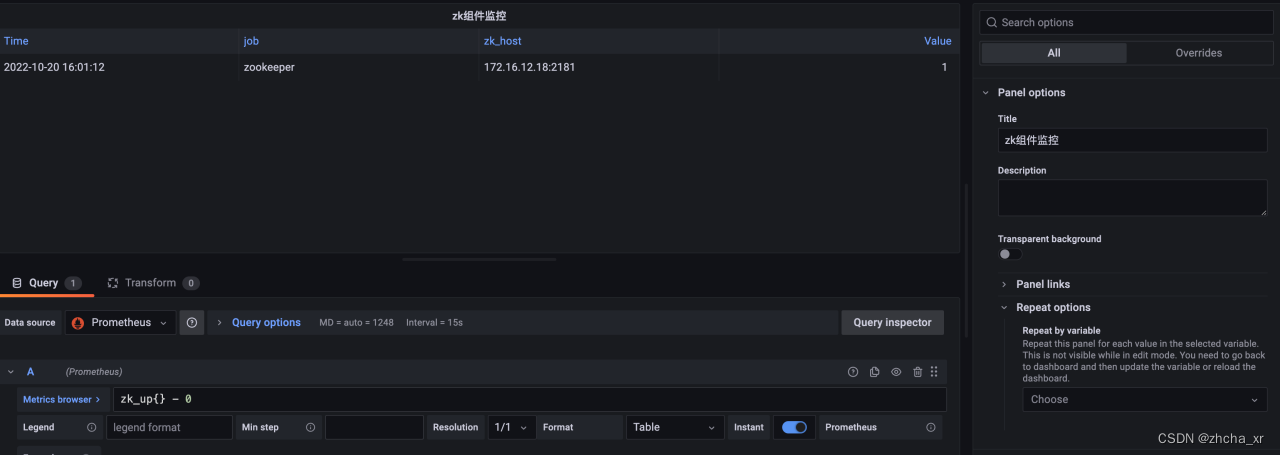

        3.修改表名

Panel options：在title里面填写需要的表名

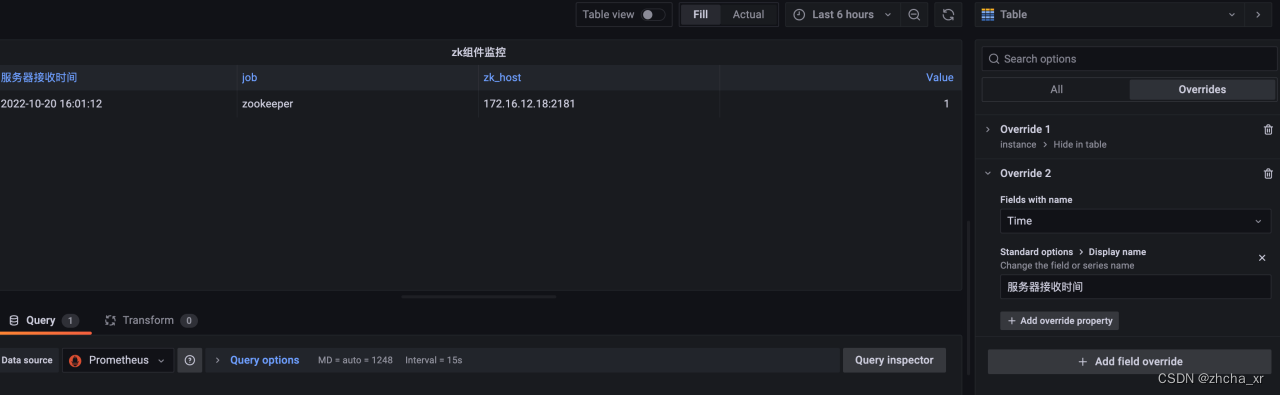

        4.修改列名

修改time为服务器接收时间：Overrides->Add field override->Fields with name->time->Add override property->(Standard options > Display name)，然后填写服务器接收时间即可

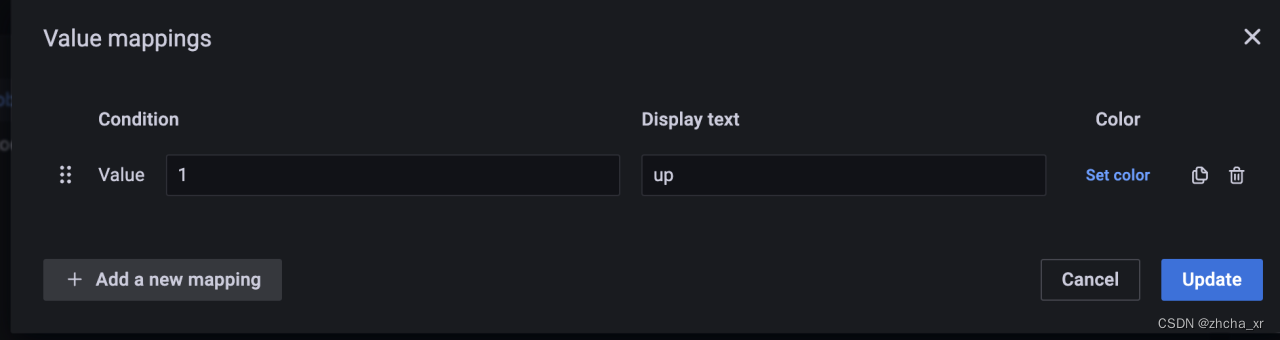

        5.值映射

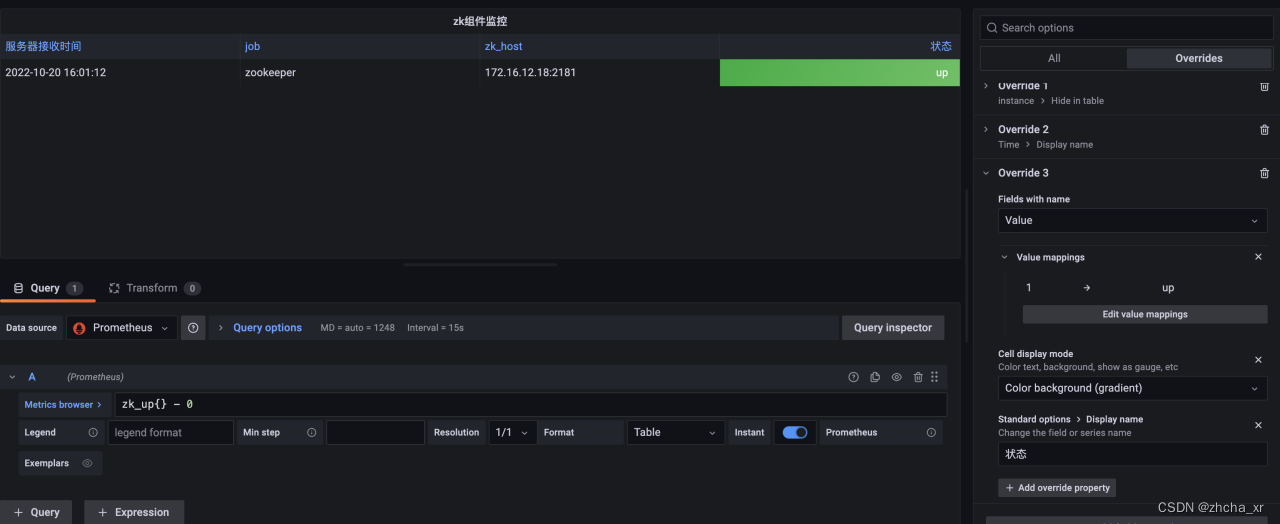

1改成up，并以绿色为底色：Overrides->Add field override->Fields with name->Value->Add override property->(Value mapings > Value mapings)->Add value mappings，按照如下配置即可变成up；

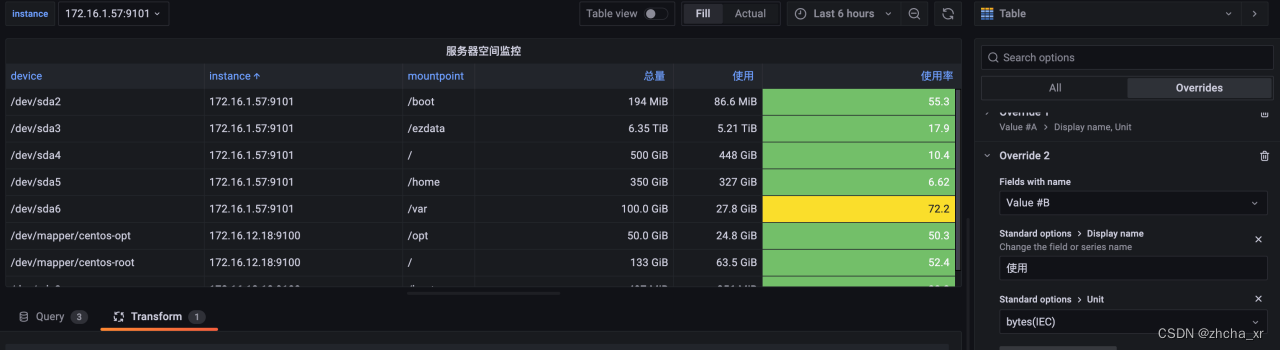

        6.值转换

磁盘容量改成带单位数值：Overrides->Add field override->Fields with name->Value->Add override property->(Standard options>Unit)，选择bytes（IEC）（根据单位类型选择）

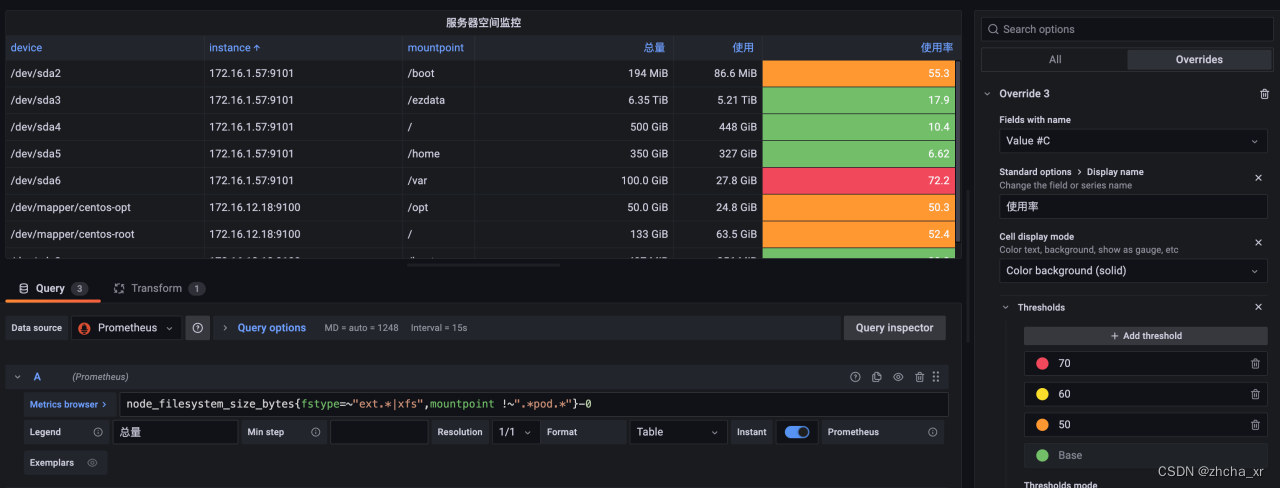

         7.值颜色显示

不同的值用不同颜色展示：Overrides->Add field override->Fields with name->Value->Add override property->Cell display mode->(Thresholds > Thresholds)，然后对不同的值赋予颜色

         8.值位置调整

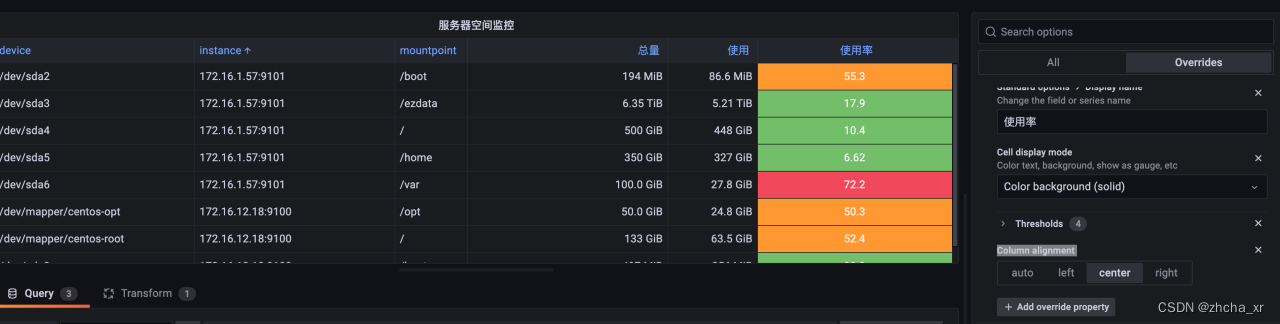

值默认自动调整，可以自行设置位置，如调整使用率：Overrides->Add field override->Fields with name->Value->Add override property->Column alignment，然后选择center即可。

        9.多Metrics值展示

主要通过Transform->Merge来控制

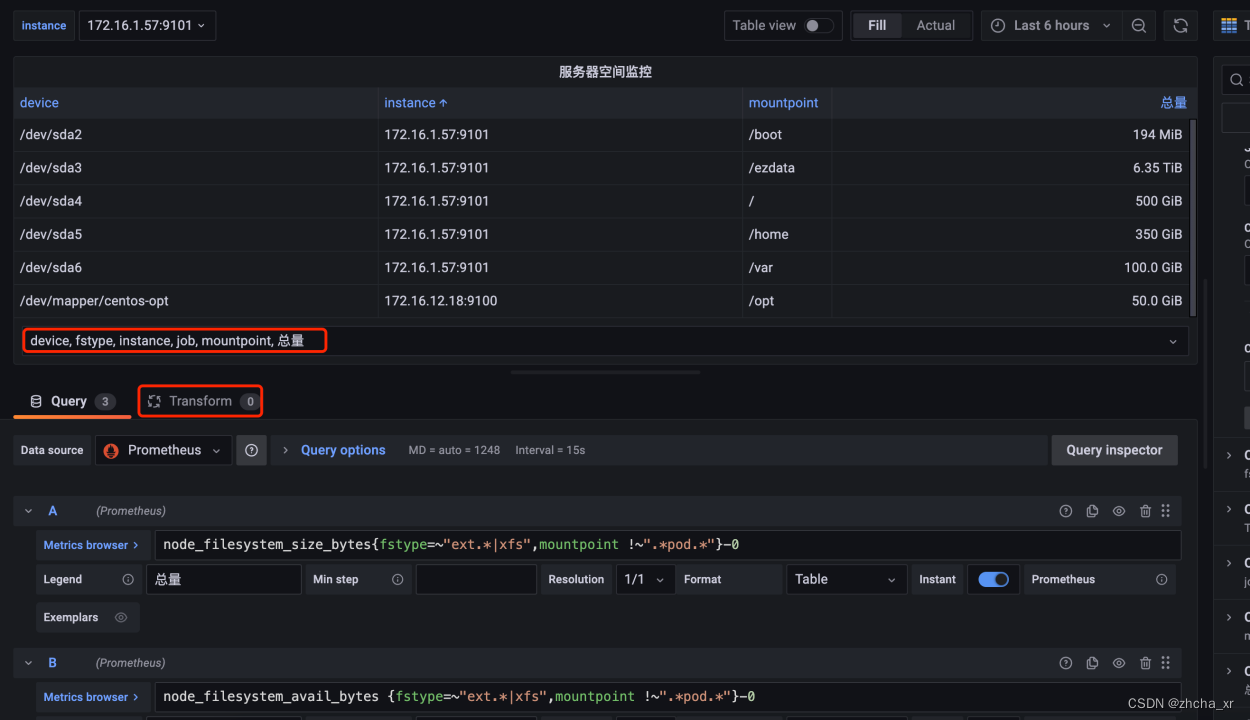

不设置时，仅显示一个指标，但是可以选择展示：

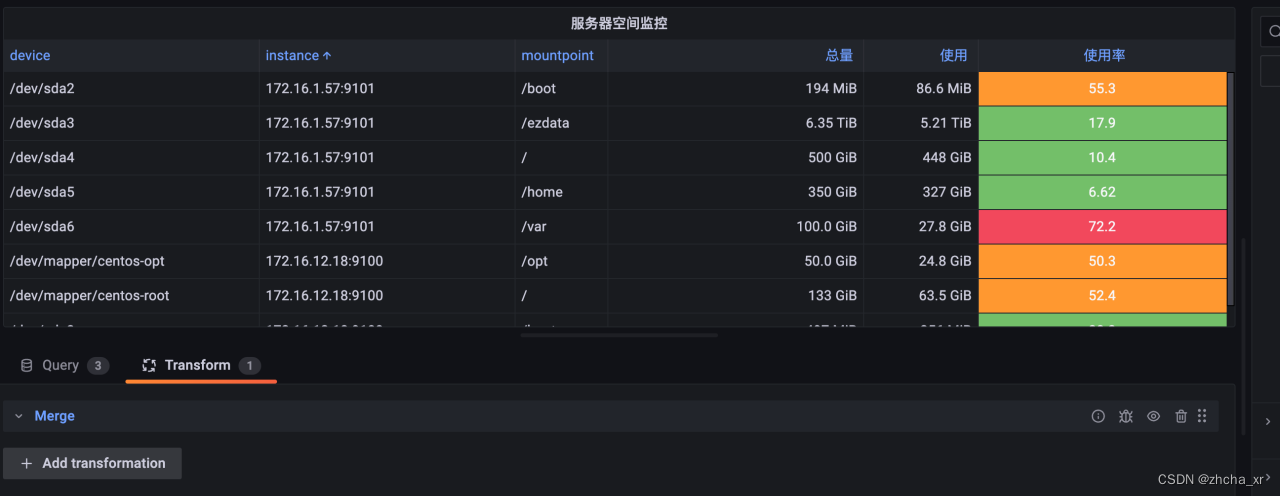

设置时，所有数据在页面展示

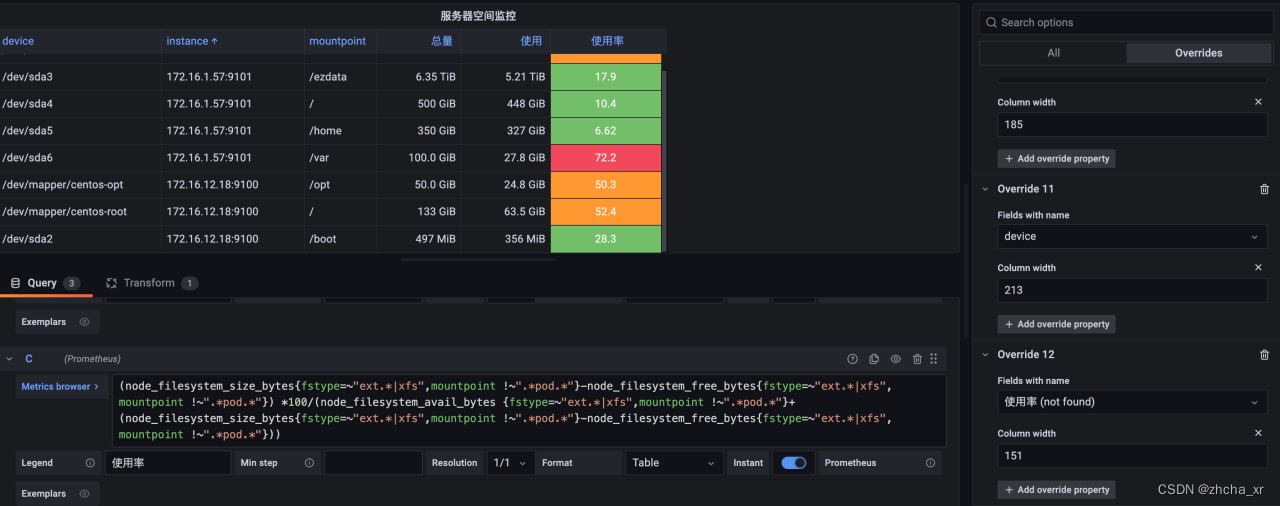

        10.表格宽度调整

直接在拖动表格即可，在Override会自动生成配置条件，注意：同样的值拖动多次会产生多次配置，仅保留最后一个即可。

手动编辑仪表盘展示：
