三相半桥逆变并网供电-微电网模拟系统-2017年全国大学生电子设计竞赛A题（电源题）

目录

一、2017全国大学生电子设计竞赛A题

1. 任务

2. 要求

1.1 基本要求

1.2 发挥部分

二、系统框架

1. 系统整体框图

2. 系统控制流程

2.1 单逆变器工作模式

 2.2 双逆变器工作模式

三、方案选择

1. 三项逆变模块的论证与选择

1.1 三相全桥逆变电路

1.2 三相半桥逆变电路

1.3 方案分析

2.逆变控制方案选择

2.1 硬件比较器方案

2.2 SPWM集成模块

2.3 MCU查表法产生方案

2.4 方案分析

3. 交流电压电流有效值测量方案

3.1 专用芯片测量

3.2 峰值检波电压测量

3.3 霍尔互感器

四、主要参数计算

1. 开关频率的选择

2. 三项交流电电压、电流有效值和功率的计算

3. 谐波失真的测量

4. 滤波器的设计计算

五、器件选型

1. MOS

2. 滤波电容与滤波电感

2.1 滤波电容

2.2 滤波电容

2.3 器件数值选取

---

一、2017全国大学生电子设计竞赛A题

1. 任务

        设计并制作由两个三相逆变器等组成的微电网模拟系统，其系统框图如图1所示，负载为三相对称Y连接电阻负载。

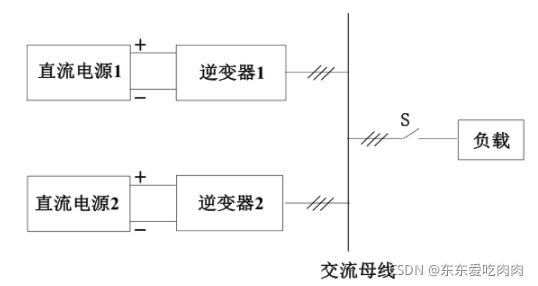

图1 微电网模拟系统结构示意图

2. 要求

1.1 基本要求

（1）闭合S，仅用逆变器1向负载提供三相对称交流电。负载线电流有效值为2A时，线电压有效值为24V±0.2V，频率为50Hz±0.2Hz。
（2）在基本要求（1）的工作条件下，交流母线电压总谐波畸变率（THD）不大于3%。
（3）在基本要求（1）的工作条件下，逆变器1的效率η不低于87%。
（4）逆变器1给负载供电，负载线电流有效值在0~2A间变化时，负载调整率≤0.3%。

1.2 发挥部分

（1）逆变器1和逆变器2能共同向负载输出功率，使负载线电流有效值达到3A，频率为50Hz±0.2Hz。
（2）负载线电流有效值在1~3A间变化时，逆变器1和逆变器2输出功率保持为1:1分配，两个逆变器输出线电流的差值绝对值不大于0.1A。负载调整率≤0.3%。
（3）负载线电流有效值在1~3A间变化时，逆变器1和逆变器2输出功率可按设定在指定范围(比值K为1:2~2:1)内自动分配，两个逆变器输出线电流折算值的差值绝对值不大于0.1A。.
（4）其他。

二、系统框架

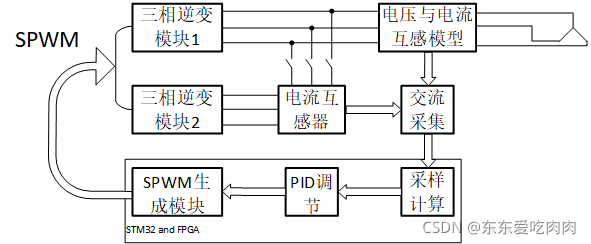

1. 系统整体框图

        两个三相逆变模块由一个电源统一供电，标准线电压输出为24V，所以相电压输出为，则相电压输出峰值为：，所以供电电压应大于40V，

2. 系统控制流程

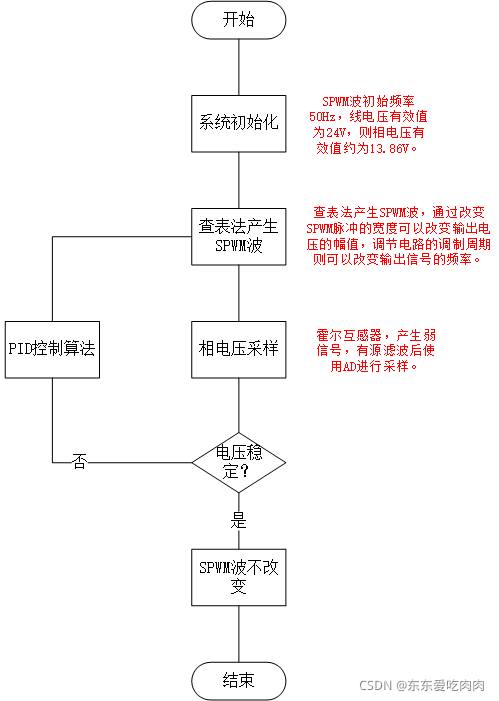

2.1 单逆变器工作模式

基础部分控制流程

 2.2 双逆变器工作模式

        暂未理解透彻，随后补充。

三、方案选择

1. 三项逆变模块的论证与选择

1.1 三相全桥逆变电路
