低压差稳压器--AMS1117芯片简介

最新推荐文章于 2024-11-18 19:48:37 发布
最新推荐文章于 2024-11-18 19:48:37 发布
阅读量1w 收藏 25
点赞数 4
原文链接：http://www.cnblogs.com/BoBoRing/p/10786120.html
版权
AMS1117是一款低漏失电压的三端线性稳压器，提供电流限制和热保护功能。其输出电压可固定或可调，包括1.2V至5.0V等多个选项。电路包括一个齐纳调节的带隙参考电压，确保输出电压精度。AMS1117与LM1117和X1117在制造商、输入电压限制和应用上有所区别，常用于电源转换和电子设备的电源管理。
摘要由CSDN通过智能技术生成

 结构

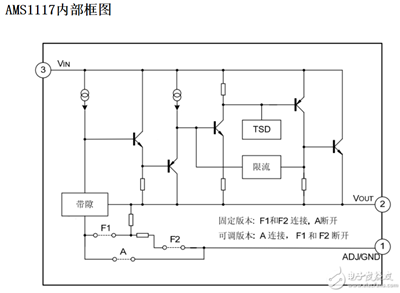

从内部框图可以看出，ASM1117提供电流限制和热保护（TSD），以防环境温度造成过高的结温。电路包含1个齐纳调节的带隙参考电压以确保输出电压的精度在±1%以内。

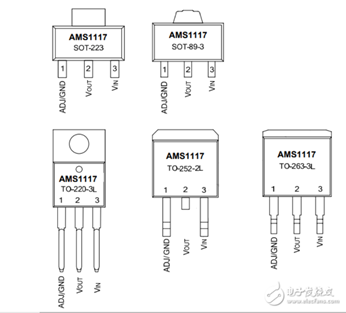

ADJ引脚是可调整电压引脚，用来接入可调电阻，调出你所需要的电压。

基本工作原理

AMS1117是一个低漏失电压调整器，它的稳压调整管是由一个PNP驱动的NPN管组成的，漏失电压定义为： VDROP &#
