安装算量喷淋系统入水口的设置及生成工程量的操作方法

一、安装算量喷淋系统入水口的设置

安装算量喷淋系统中入水口实际上就是每个系统主干管道的位置，一般情况下有安全信号蝶阀和水流指示器，入水口是否设置正确也是整个喷淋系统是否计算正确的重要依据之一，软件会自动判断并设置入水口，我们需要通过系统列表逐个对其进行检查，若错误需重新指定正确的入水口，设置检查方式如下：

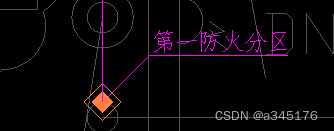

单击各系统的状态列表，回显示出该系统软件判定的“入水口”与“末端”项，单击“入水口”与“末端”项软件会自动定位到平面图中的相应位置，检查是否正确，正确的继续检查下个系统，若出现错误，使用“画入水口” 功能在正确的位置点画一个入水口即可。入水口在模型中绘制后的示意如下图：

说明：各系统的入水口除设置为主干管道确定计算管径正确的作用之外，对数管理也起到较重要的作用，软件判定为一个系统的主要依据是有喷头、管道等连接在一起的为一个系统，结合到设计图来讲实际就是一个防火分区，所以将系统编号设置为防火分区编号后对于后期检查数据有很好的作用。

二、安装算量喷淋系统生成工程量

我们将计算规则、入水口设置正确之后就可以对工程量进行生成了，生成工程量的操作方式如下：

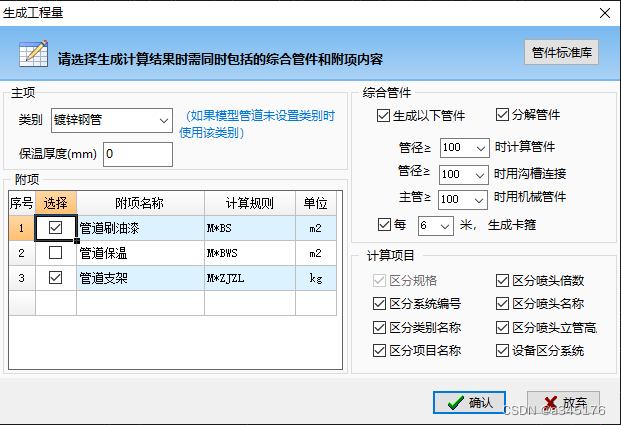

1. 单击 【生成工程量】命令，弹出【生成工程量】窗口，如下图：


在该对话框中设置相应的附属工程量的计算与计算项目的区分设置，各参数解释如下：

附项：根据管道计算出附属工程量，如管道刷油、管道保温、管道支架工程量，也可根据实际情况对生成的附属工程量项进行选择和添加；

综合管件：综合管件的参数设置详见管件计算规则说明，这里对“分解管件”进行说明，分解管件意思是软件计算管件时会按照标准管件库进行计算，若该位置的管件在标准构件库中没有，勾选此选项后软件会按照由大到小+大小的方式自动拆分管件以达到工程量计算正确的目的；

计算项目：软件按照勾选的区分方式进行工程量的生成；

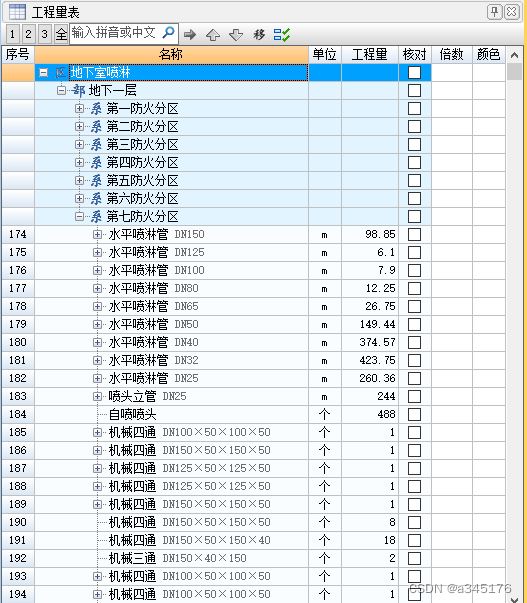

2. 弹出的【生成工程量】对话框中单击【确认】后软件开始生成工程量，工程量生成完成后工程量表中计算项目显示如下：
