Unity ShaderGraph图片发光效果

前言
发光效果(Glow)
原理
ShaderGraph

前言

发光的基本原理，如何给图片施加不同颜色的光
公式讲解部分参考10行代码搞定“热成像”【shader 奇技淫巧】

发光效果(Glow)

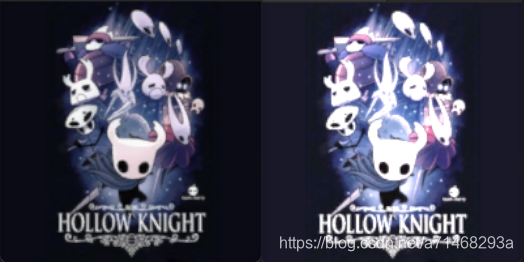

发光效果

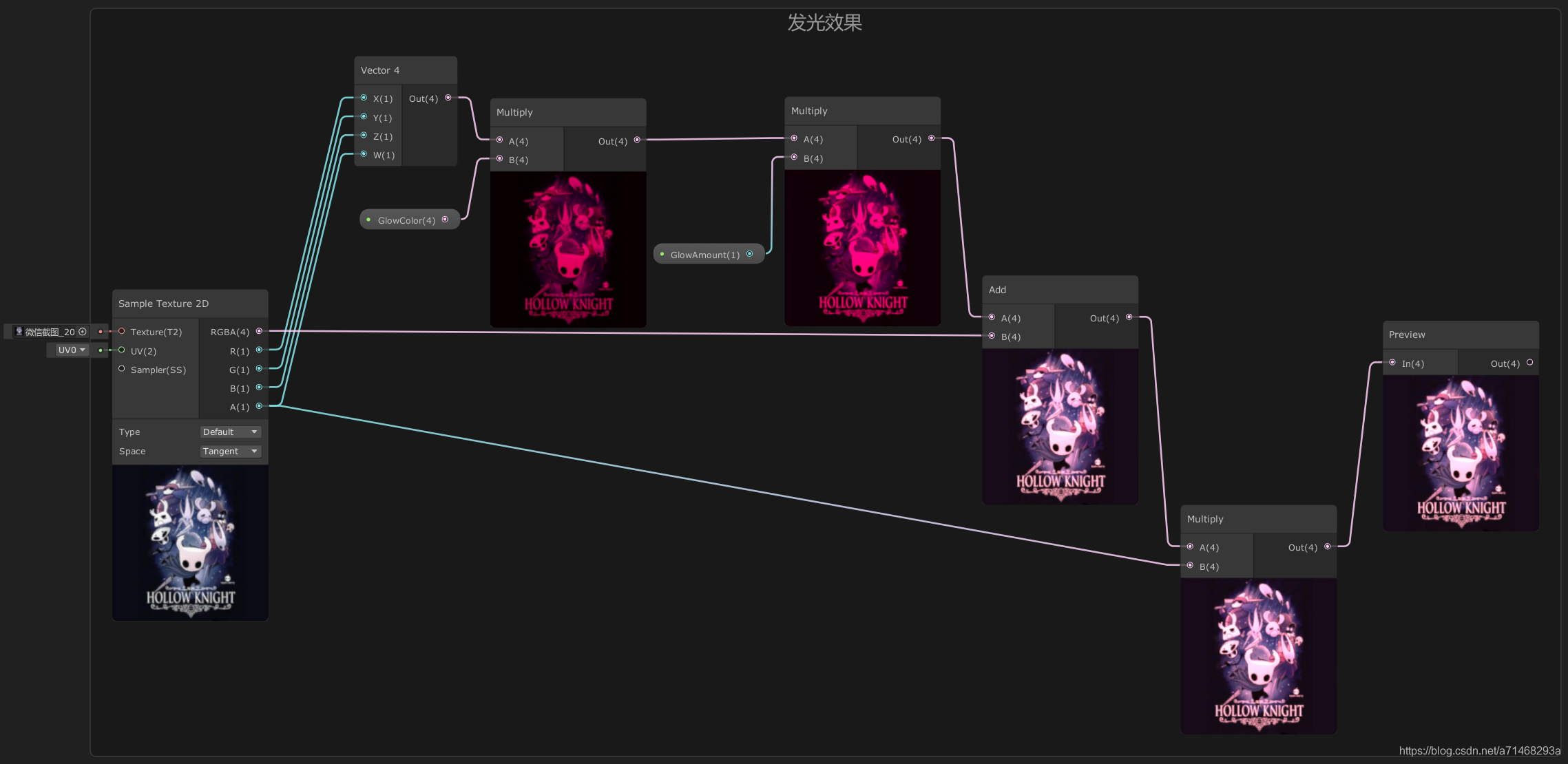

ShaderGraph连线图

原理

在GLSL中颜色用一个四维向量表示：

vec4 color = vec4(0,0,1.0,0.5,1.0);

四个分量分别表示RGBA是个通道
如果要取出比如rgb构成一个三维向量，可以简写成color.rgb
颜色值范围在[0,1]之间，对应web常用的颜色区间[0,255]

我们要介绍的第一个效果是发光，发光简单来说就是让图片变量。最原始的想法就是把颜色值变大：

void main () {
 vec4 color = texture2D (u_texture0, uv);
 color *= 2.0;
 gl_FragColor =color;
}

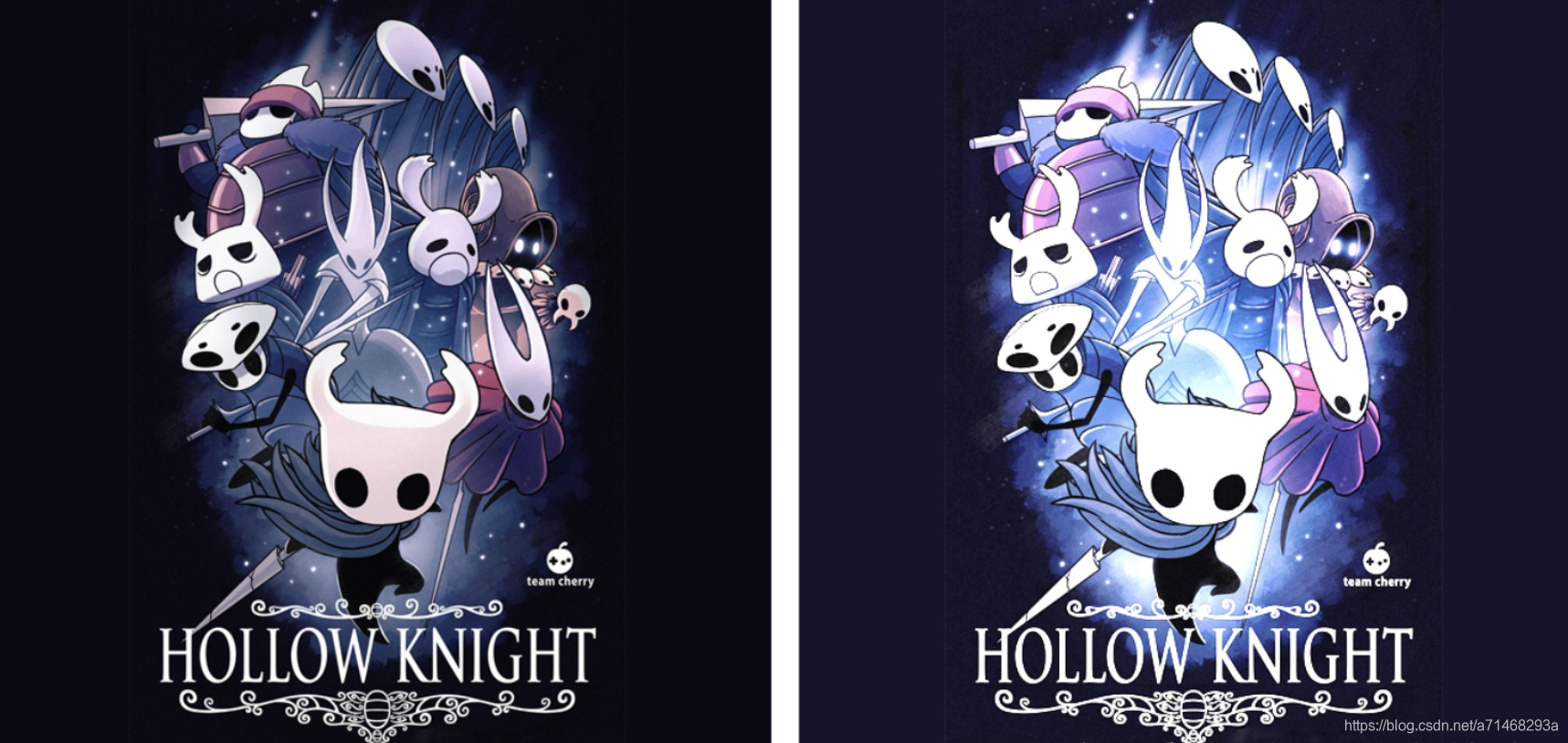

颜色值变大
但能否不仅仅想让图片发白光，而是可以发任意颜色的光？很自然地我们想到让color乘以另一个color：

vec4 color = texture2D (u_texture0, uv);
color.rgb *= vec3(1.0,0.0,0.5);   //这是洋红色

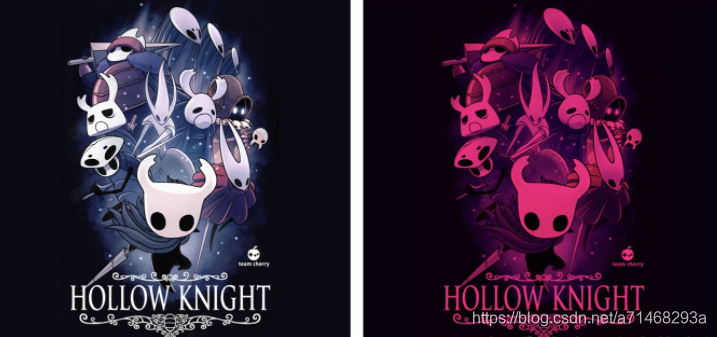

颜色相乘
图片的确如我们所想，画面变红了，但是却变暗了，这是由于在 vec3(1.0,0.0,0.5,); 的绿通道值为0，向量相乘后，原本图片中的绿通道信息全部丢失，变为0，（读者不妨验证一下变黑幅度大的区域，是否就是原来比较绿的区域）

为此我们需要使用加和而不是乘积的形式：

color.rgb += vec3(1.0,0.0,0.5)*color.rgb;

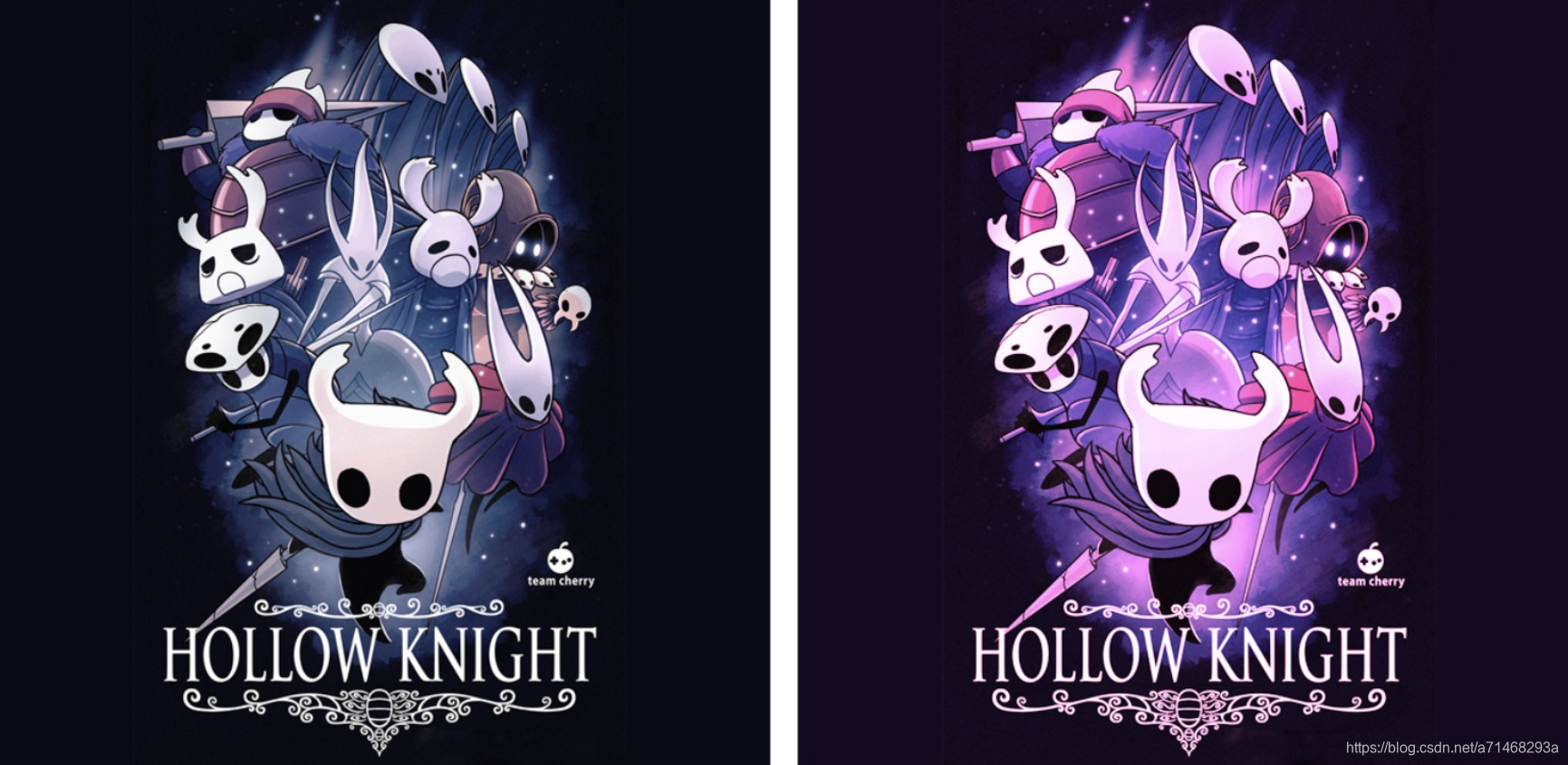

发光效果
最后我们将颜色和强度替换成我们，传入的变量，发光的效果就实现了：

 vec4 color = texture2D (u_texture0, uv);
 vec4 emission = color;
 emission.rgb *= u_glowAmount * u_glowColor;
 color.rgb += emission.rgb;
 color.rgb *= color.a;
 gl_FragColor =color;

最终效果

ShaderGraph

根据上面推导出的公式连线即可
ShaderGraph

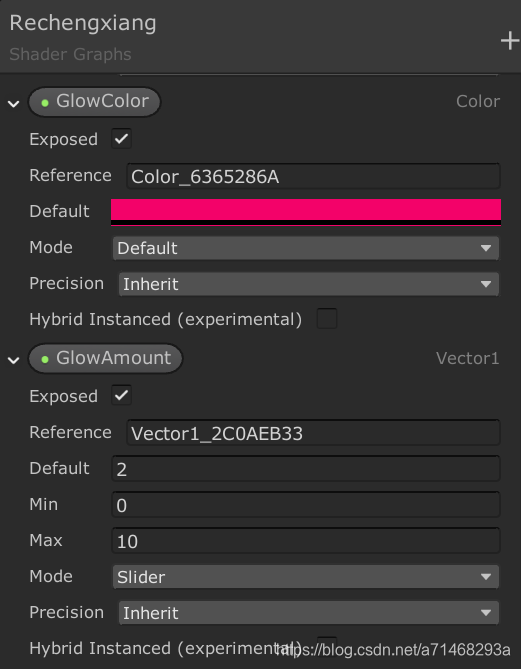

面板参数如下
