TL431内部结构和工作原理

一、内部结构

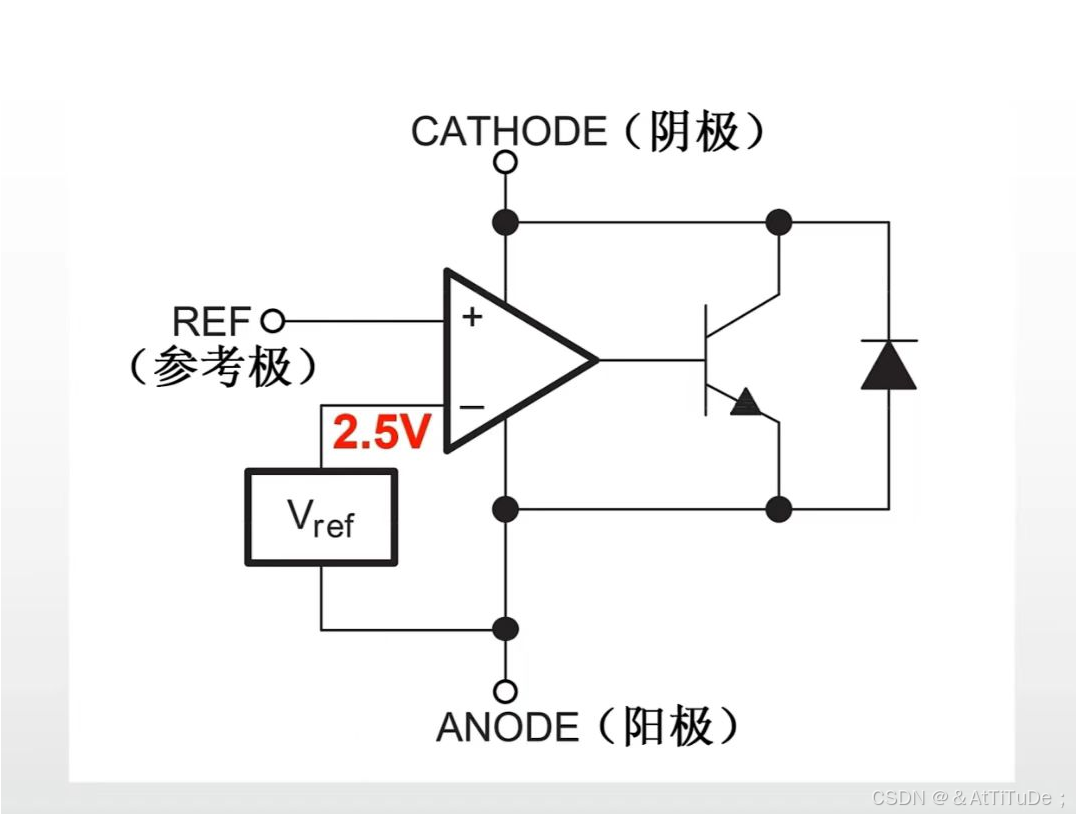

TL431是一种可调精密稳压器集成电路，其内部结构如下图所示，

二、工作原理

TL431的工作原理基于一个运算放大器（运放）的配置，其中运放的同相输入（参考端，标记为"R"）连接到内部的2.5V基准，而反相输入则通过外部电路与输出电压相连。如上图所示，通过这种方式，TL431可以用来维持一个稳定的输出电压。

当输出电压发生变化时，这个变化会反映在运放的反相输入端，导致运放输出一个误差信号。这个误差信号通过TL431内部的一个三极管放大，进而改变流经TL431的电流。如果输出电压高于设定值，误差信号会使三极管导通更多，增加流经TL431的电流，从而降低输出电压；相反，如果输出电压低于设定值，三极管导通减少，流经的电流减小，输出电压上升。这样，通过负反馈机制，TL431能够自动调整其输出电压，以保持与内部2.5V基准的一致性。

外部电路中通常会使用两个电阻来设定输出电压的具体数值。这些电阻与TL431一起构成一个分压器，通过选择适当的电阻值，可以在TL431的工作电压范围内获得所需的输出电压。

三、总结

A（Andoe）——阳极

C（Cathode）——阴极

R（Reference）——参考极

阳极接电源负，阴极接电源正；

参考极电压＞2.5V，阴阳极导通；

参考极电压＜2.5V，阴阳极截至；
