lcr电桥浅谈

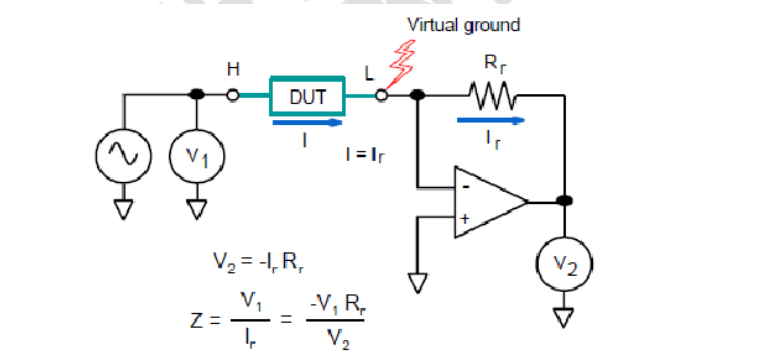

此图告知，现代的lcr电桥使用的都是虚地，阻抗很高。



系统采用的鉴相器比较简单，是检半个正弦基波(RMS有效值积分)，可以有效抵御偶次基波。

倒不如直接使用运放电容移相，比较采样法直接采样最高点。

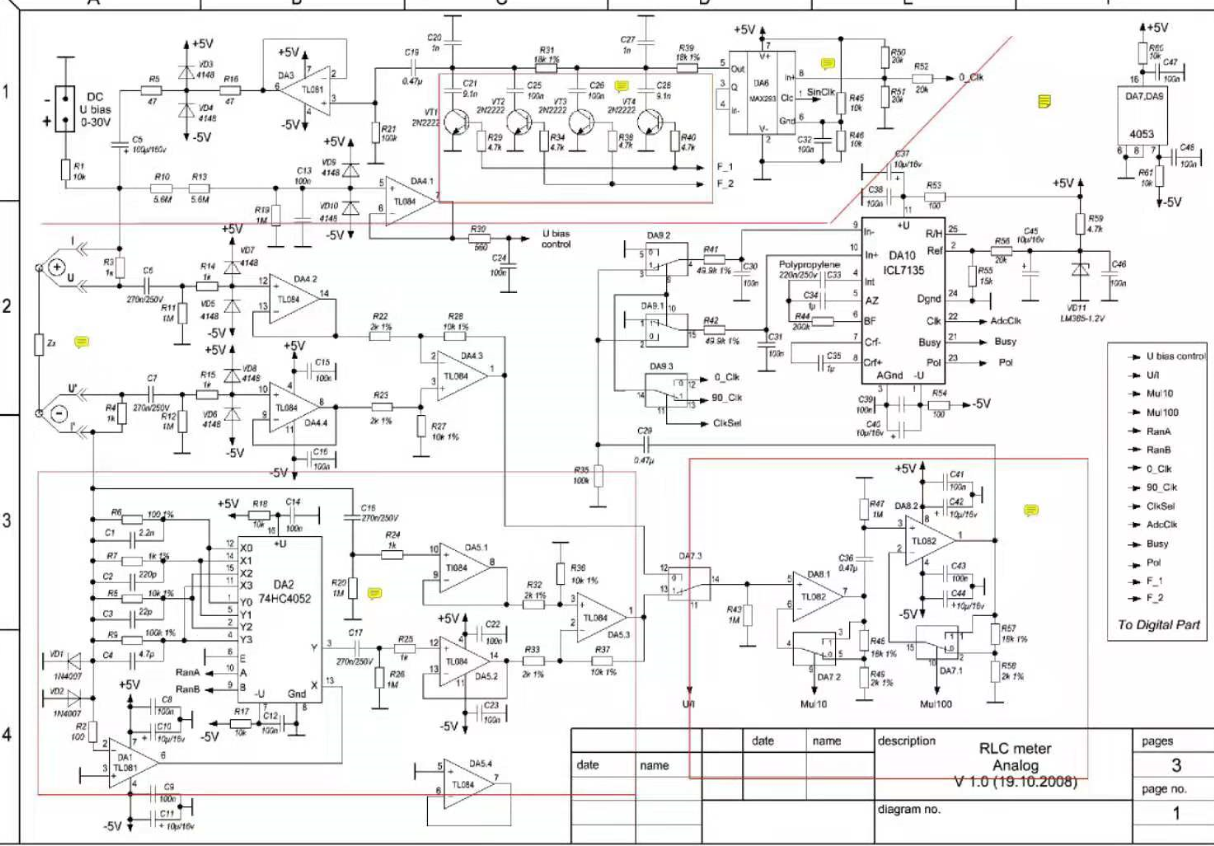

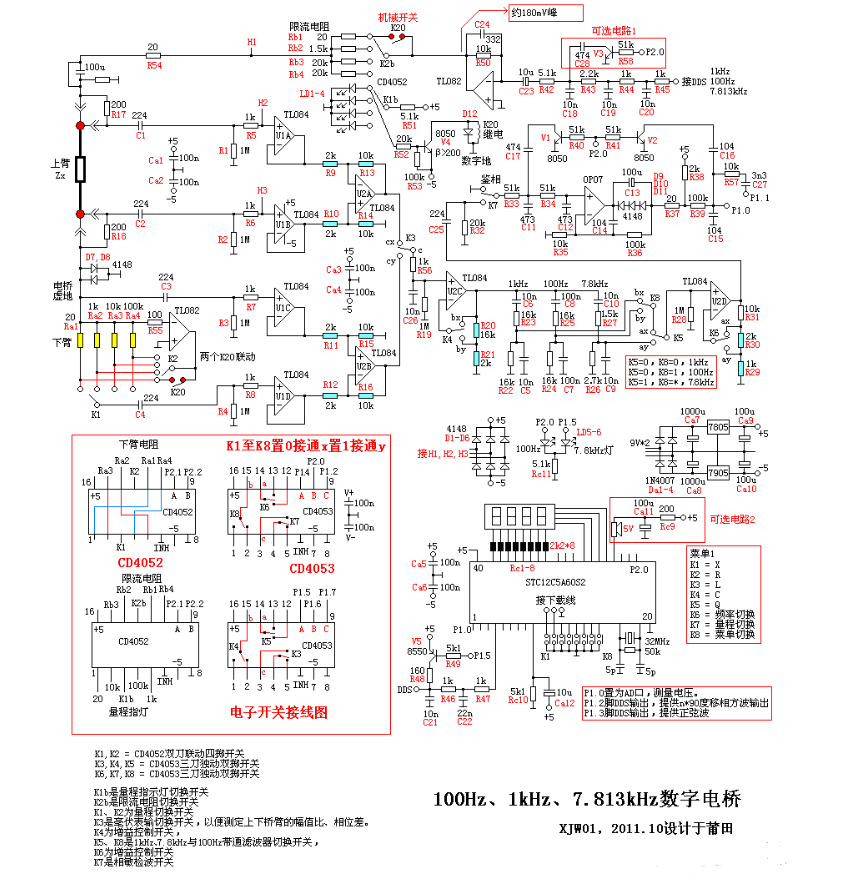

 此种为俄制lcr原理图，该线路早于许老师电桥，有相似之处，也有不同之处。该线路使用adc分别采样，推测应该是在时钟上升沿进行延迟，判断每次只采样正弦波最高点的方式。（所以鉴相器在一定程度可以不用。因为电容滞后90度，电感超前90度，只有混合器件测量可能有所难度，其他情况只需要计算延迟，就可以采样到最高点，）

另外对于采样最高点，可以有更多办法。比如放大二极管检波，充电电容。就可以得到最高电压，加上放电电阻就可以得到峰值电压，从而推出有效电压和电抗，从而推导出电容和电感。

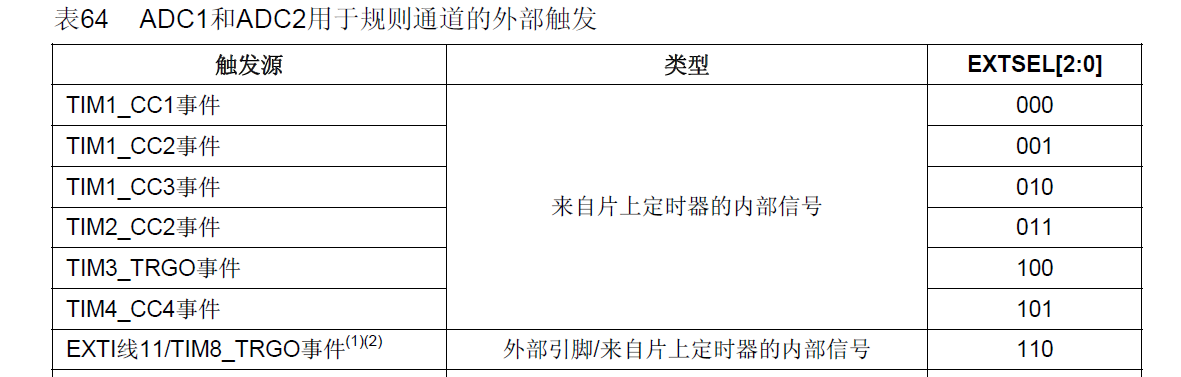

另外stm32 adc具有触发采样功能，刚好信号源发出使用方波pwm（如果不使用dac的话），在时钟反转的同时触发采样。可以获取0度的电压对比，就可以知道到底是电感还是电容了。（相位差）
