XILINX SGMII千兆以太网 (4) 之以太网帧

1、 以太网帧格式

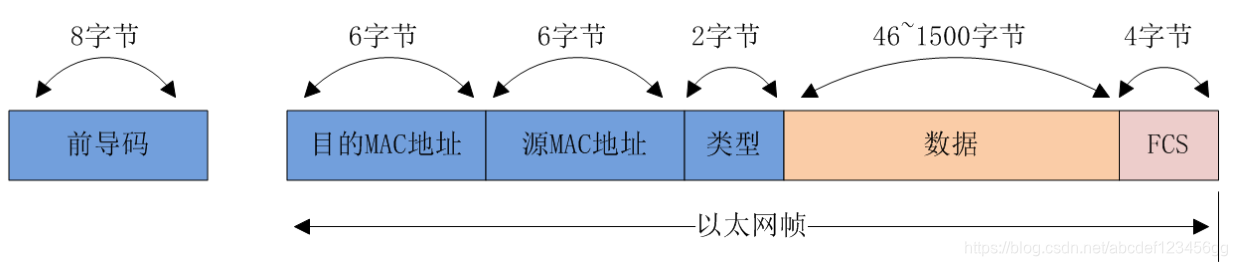

下图是以太网的帧格式

前导码（Preamble）：8 字节，连续 7 个 8’h55 加 1 个 8’hd5，表示一个帧的开始，用于双方设备数据的同步。

目的 MAC  地址：6 字节，存放目的设备的物理地址，即 MAC 地址源

源 MAC  地址：6 字节，存放发送端设备的物理地址

类型：2 字节，用于指定协议类型，常用的有 0800 表示 IP 协议，0806 表示 ARP 协议，8035表示 RARP 协议

数据：46 到 1500 字节，最少 46 字节，不足需要补全 46 字节，例如 IP 协议层就包含在数据部分，包括其 IP 头及数据。

FCS：帧尾，4 字节，称为帧校验序列，采用 32 位 CRC 校验，对目的 MAC 地址字段到数据字段进行校验。



进一步扩展，以 UDP 协议为例，可以看到其结构如下，除了以太网首部的 14 字节，数据部分包含 IP 首部，UDP 首部，应用数据共 46~1500 字节。



2、 ARP 数据报格式

ARP 地址解析协议，即 ARP（Address Resolution Protocol），根据 IP 地址获取物理地址。主机发送包含目的 IP 地址的 ARP 请求广播（MAC 地址为 48’hff_ff_ff_ff_ff_ffÿ
