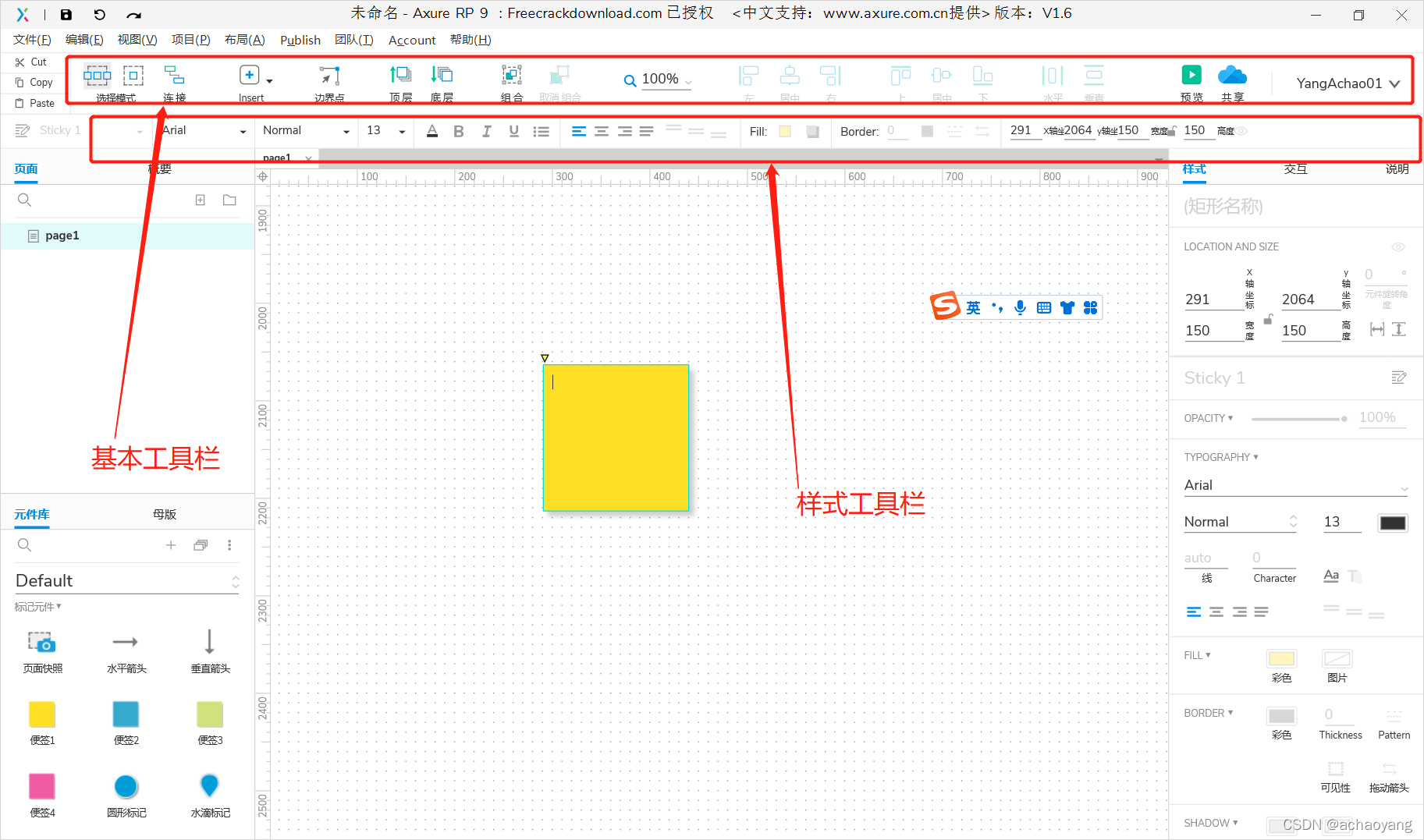

基本功能
选择模式(通过鼠标左键点击进行切换)
- 相交选中
- 包含选中(建议选择)
解释:
相交选中,通过操作鼠标左键,只要鼠标划出的线条接触过图形,那么他就会被选中。
包含选中,通过操作鼠标左键,只有操作的区域完全包含于这个组件 ,那么这个组件才会被选中。

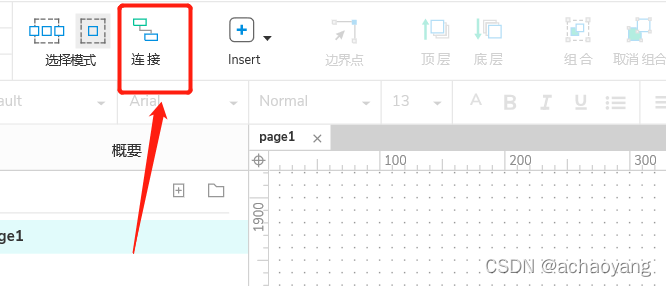

连接这个功能也比较强大
当我们点击连接的时候,通过操作鼠标,可以将两个组件之间通过箭头(线)连接起来。

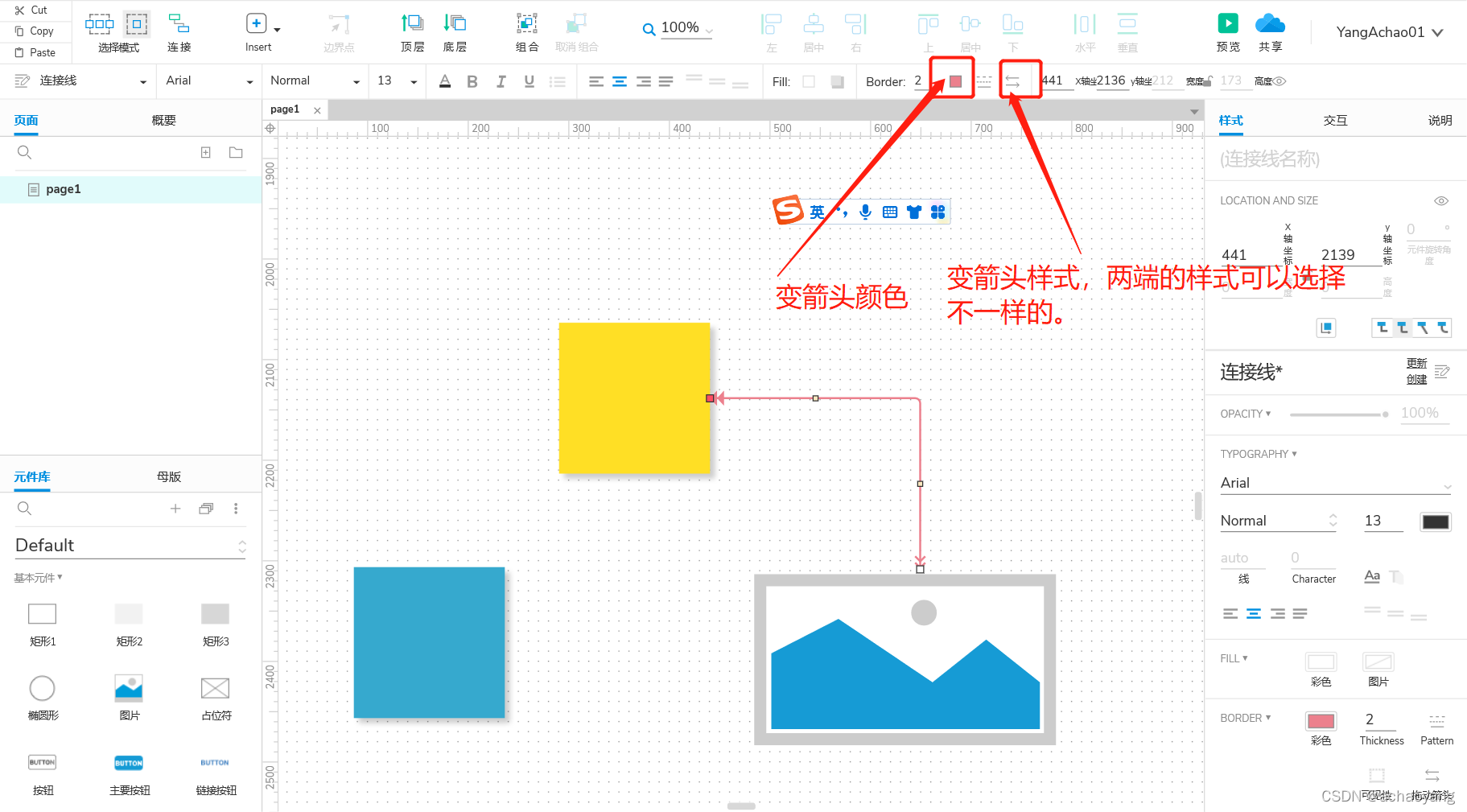

点击两个组件之间连接的线,可以在样式工具栏中选择连线的颜色,跟两端连接的样式。具体可以看如下的截图。
注意 操作结束后要再次点击"选择模式"以后才能取消这个组件之间的连接功能。
插入

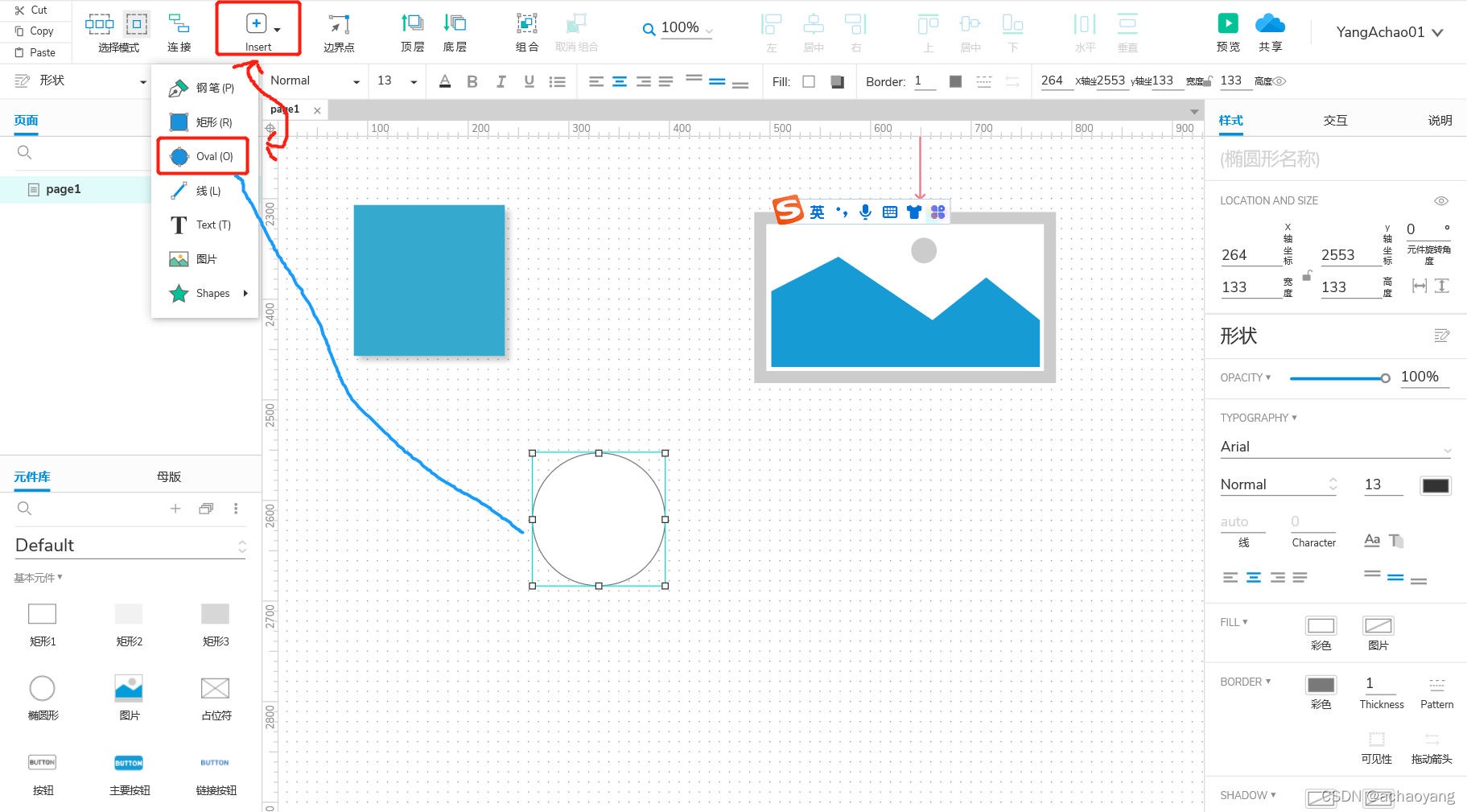

点击插入-圆形 ,就可以在画布中插入一个圆形。如果要插入一个正圆形,可以点击 shift同事拖动鼠标进行画图,那么画出来的就是一个正圆形。

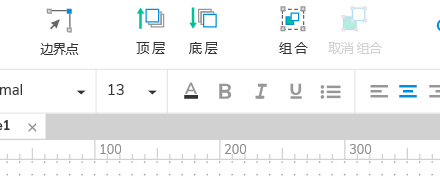

边界点、顶层、底层、组合
- 边界点:选中组件以后点击边界点,这个组件就可以任由自己拖动 主要用于画一些特殊的原型图。
- 顶层:用于设置被选中的组件是浮于上面
- 底层:选中的组件浮于下面
- 组合:被选中的组件成为一个组合,同生共死一起被移动,一起被挪走。
通过调整画布大小,来绘画很小的组合比例

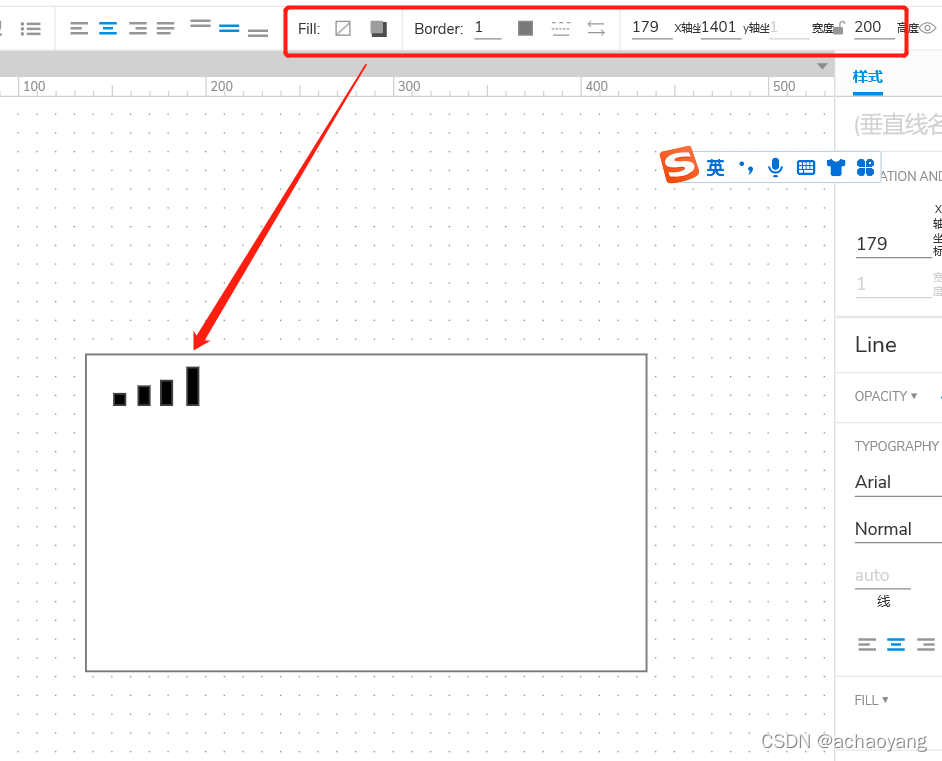

通过调整画布大小,插入矩形 填充颜色;调整插入图形大小,制作出安卓手机系统中常需要制作的手机信号图。
