Android属性动画（Property Animation）（上）

转自：http://blog.csdn.net/liuyi1207164339/article/details/53590451

1、概述

从Android3.0 (API11)开始引入了属性动画，跟早期的View动画相比，属性动画具有以下优点：
1、属性动画允许对任意对象的属性执行动画操作，而早期的视图动画仅仅只能对View执行动画操作。
2、View动画只能改变视图的几个方面，比如对视图进行缩放以及旋转等，但是像背景颜色这种就无法改变。
3、View动画只是改变View在屏幕上的位置，但是却不能真正改变View本身。比如对于一个按钮，通过动画让其在屏幕上进行移动，但是按钮的有效点击区域还是其原来的位置，并没有发生改变。要想实现按钮的有效点击区域随着动画的改变而改变，这就需要自己手动实现这个逻辑，而属性动画就解决了这个问题。

一个属性动画在特定的时间段内改变对象的属性值，不管这个属性能不能绘制到屏幕上。为了对对象执行属性动画，首先需要指定想要改变的属性，比如对象在屏幕上的位置，然后是动画的持续时间，以及在动画执行期间改变的属性值的类型。

属性动画系统允许你定义一个动画的以下特性：
1、Duration：动画持续时间，默认是300ms
2、Time interpolation：时间差值，这个跟View动画里面的LinearInterpolator等差不多，定义动画的变化率
3、Repeat count and behavior：定义重复次数以及重复模式。可以指定是否重复以及重复的次数，以及重复的时候是从头开始还是反向
4、Animator sets：动画集合。可以定义一组动画，顺序执行或者一起执行，顺序执行的时候可以执行动画之间执行的时间间隔
5、Frame refresh delay：帧刷新延迟。对于动画，定义多久刷新一次帧，默认是10ms，但是帧率最终取决于系统，一般不需要管

2、相关的API

ValueAnimator：主要的动画执行类
ObjectAnimator：VauleAnimator的子类，大多数情况下动画的执行类使用ObjectAnimator就行，除非一些特殊情况下才会使用VauleAnimator做为动画执行类
AnimatorSet：动画集合，用于控制一组动画的执行方式：一起，线性，动画的执行次序以及动画之间的时间间隔
TypeEvaluator：动画估值，用于动画操作属性的值，系统自带的有IntEvaluator、FloatEvaluator等估值方式。
TimeInterpolator：时间差值，这个在前面有介绍，用于指定属性值随着时间改变的方式，比如线性改变、加速改变、先加速再减速等等。

3、使用ObjectAnimator实现动画

使用ObjectAnimator可以很快实现一个动画效果，下面来看一个例子。

首先是布局文件：

<?xml version="1.0" encoding="utf-8"?>
<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:id="@+id/content_object_animate"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:paddingBottom="@dimen/activity_vertical_margin"
    android:paddingLeft="@dimen/activity_horizontal_margin"
    android:paddingRight="@dimen/activity_horizontal_margin"
    android:paddingTop="@dimen/activity_vertical_margin"
    app:layout_behavior="@string/appbar_scrolling_view_behavior"
    tools:context="com.easyliu.test.animationdemo.ObjectAnimateActivity"
    tools:showIn="@layout/activity_object_animate">

    <Button
        android:id="@+id/btn_object_anim"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="Object Animator"
        />

</RelativeLayout>


1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23

然后是Activity:

package com.easyliu.test.animationdemo;
import android.animation.ObjectAnimator;
import android.os.Bundle;
import android.support.design.widget.FloatingActionButton;
import android.support.design.widget.Snackbar;
import android.support.v7.app.AppCompatActivity;
import android.support.v7.widget.Toolbar;
import android.view.View;

public class ObjectAnimateActivity extends AppCompatActivity {

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_object_animate);
        Toolbar toolbar = (Toolbar) findViewById(R.id.toolbar);
        setSupportActionBar(toolbar);

        FloatingActionButton fab = (FloatingActionButton) findViewById(R.id.fab);
        fab.setOnClickListener(new View.OnClickListener() {
            @Override
            public void onClick(View view) {
                Snackbar.make(view, "Replace with your own action", Snackbar.LENGTH_LONG)
                        .setAction("Action", null).show();
            }
        });

        findViewById(R.id.btn_object_anim).setOnClickListener(new View.OnClickListener() {
            @Override
            public void onClick(View view) {
                // 执行动画操作
                ObjectAnimator.ofFloat(view,"alpha",0.0f,1f).setDuration(500).start();
            }
        });
    }

}


1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37

效果如下：

以上实现的是点击按钮，其透明度发生改变的动画，我们发现只需要一句话就可以实现动画效果！
使用ObjectAnimator有几点需要注意的地方：
1、使用ObjectAnimator就不需要再实现ValueAnimator.AnimatorUnpdateListener接口，因为执行动画的属性值会自动更新
2、执行动画的属性值必须有setter函数，因为在动画的执行过程总会自动调用这个函数来更新属性的值，函数形式为setPropName,例如如果属性名字为foo,那么对应的setter方法为setFoo()。如果不存在setter方法，那么有三种解决方案：
（1）增加一个setter方法，前提是有权限修改这个类
（2）使用一个包装类来间接改变这个属性
（3）使用ValueAnimator,这个稍后会讲
3、如果对于ObjectAnimator只指定一个属性值，默认就是动画结束时候的属性值，此时就要求属性具有getter方法，因为此时属性的开始值需要通过getter方法来得到
4、getter和setter方法必须对相同的类型进行操作，这个类型必须跟ObjectAnimator指定的类型保持一致
5、如果操作属性的setter方法里面没有调用view的重绘，那就需要实现ValueAnimator.AnimatorUpdateListener接口，在接口方法里面手动调用，如下所示：

objectAnimator.addUpdateListener(new ValueAnimator.AnimatorUpdateListener() {
@Override
public void onAnimationUpdate(ValueAnimator valueAnimator) {
// view.invalidate();
// view.postInvalidate();
}
});

4、使用ValueAnimator实现动画

ValueAnimator的使用方法和ObjectAnimator差不多，如下所示：
ValueAnimator valueAnimator = ValueAnimator.ofFloat(0.0f, (float) (view.getHeight() * 3));
valueAnimator.setDuration(500);
valueAnimator.setTarget(view);
valueAnimator.start();
我们发现ValueAnimator并没有直接指定要操作的属性，这样是看不到任何效果的，这样的好处是不需要操作的属性必须存在getter和setter方法，我们需要在ValueAnimator.AnimatorUpdateListener接口的方法里面获取到动画的当前值，然后对任意属性进行操作，如下所示：

//执行动画
private void performAnimate(final View view) {
    ValueAnimator valueAnimator = ValueAnimator.ofFloat(0.0f, (float) (view.getHeight() * 3));
    valueAnimator.setDuration(500);
    valueAnimator.setTarget(view);
    valueAnimator.start();
    valueAnimator.addUpdateListener(new ValueAnimator.AnimatorUpdateListener() {
        @Override
        public void onAnimationUpdate(ValueAnimator valueAnimator) {
            float animatedValue=(float)valueAnimator.getAnimatedValue();
            view.setTranslationY(animatedValue);
            view.setTranslationX(animatedValue);
        }
    });
}


1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

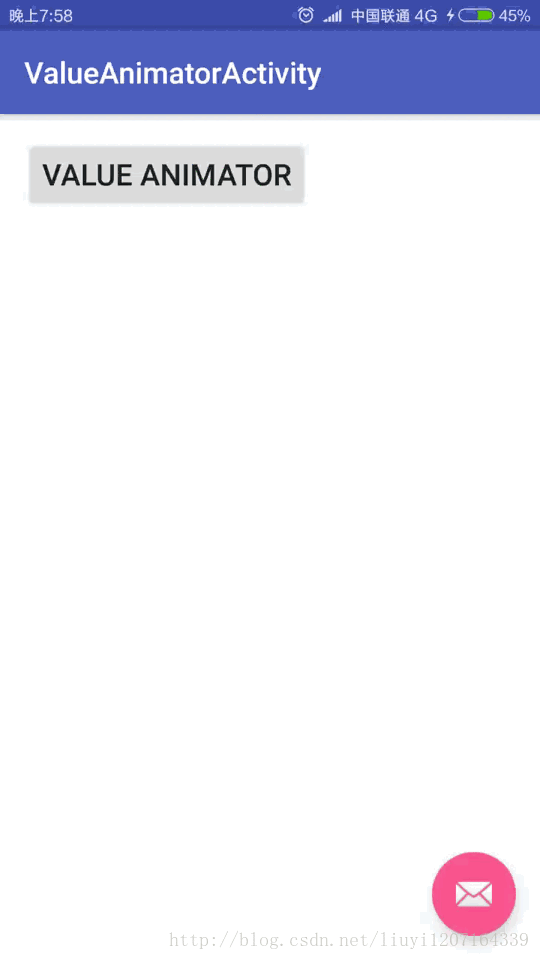

在上述代码中，通过调用ValueAnimator的getAnimatedValue()方法来获取动画的当前值，然后对view的TranslationX和TranslationY属性进行操作。效果如下：

从上图中我们发现Button的x轴和y轴的移动速率是相同的，如果有一个需求，比如抛物线运动：此时x轴和y轴的移动速率是不同的，那这时候该怎么办呢？此时就需要自定义估值器TypeEvaluator了！
下面自定义估值器:

//自定义估值器
public class PointTypeEvaluator implements TypeEvaluator<PointF> {
    @Override
    public PointF evaluate(float fraction, PointF pointStart, PointF pointEnd) {
        Log.d(TAG,fraction+"");
        //抛物线运动
        PointF pointF = new PointF();
        pointF.x = 600 * fraction;
        pointF.y = 0.5f * 10 * (fraction) * (fraction)*120;
        return pointF;
    }
}


1
2
3
4
5
6
7
8
9
10
11
12

下面是执行动画：

//执行自定义估计器动画
private void performAnimate2(final View view) {
    ValueAnimator valueAnimator = new ValueAnimator();
    valueAnimator.setDuration(1000);
    valueAnimator.setTarget(view);
    valueAnimator.setObjectValues(new PointF(0.0f,0.0f));
    valueAnimator.setInterpolator(new AccelerateDecelerateInterpolator());
    //设置自定义估值器
    valueAnimator.setEvaluator(new PointTypeEvaluator());
    valueAnimator.start();
    valueAnimator.addUpdateListener(new ValueAnimator.AnimatorUpdateListener() {
        @Override
        public void onAnimationUpdate(ValueAnimator valueAnimator) {
            PointF pointF = (PointF) valueAnimator.getAnimatedValue();
            view.setTranslationX(pointF.x);
            view.setTranslationY(pointF.y);
        }
    });
}


1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19

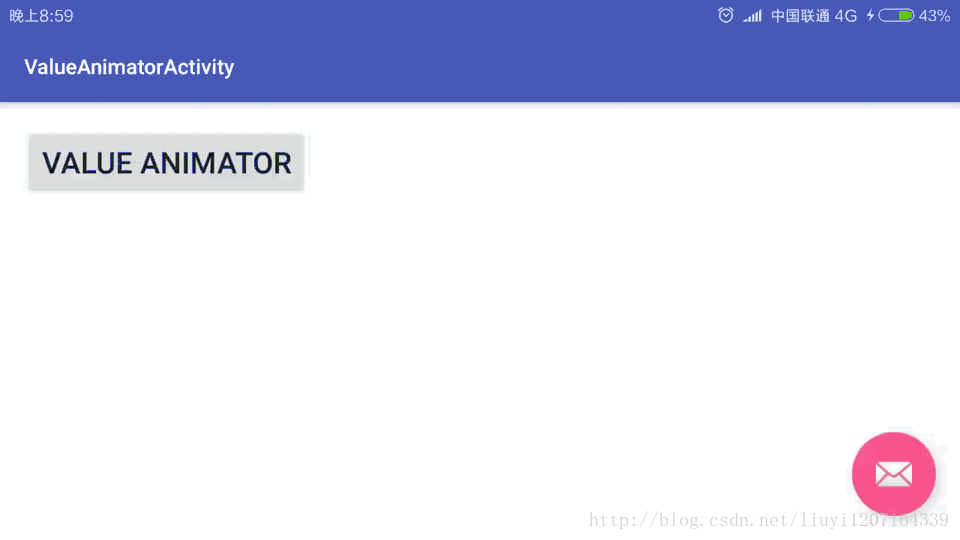

效果如下：

通过自定义TypeEvaluator就实现了抛物线的效果～～

5、使用AnimateSet组合动画

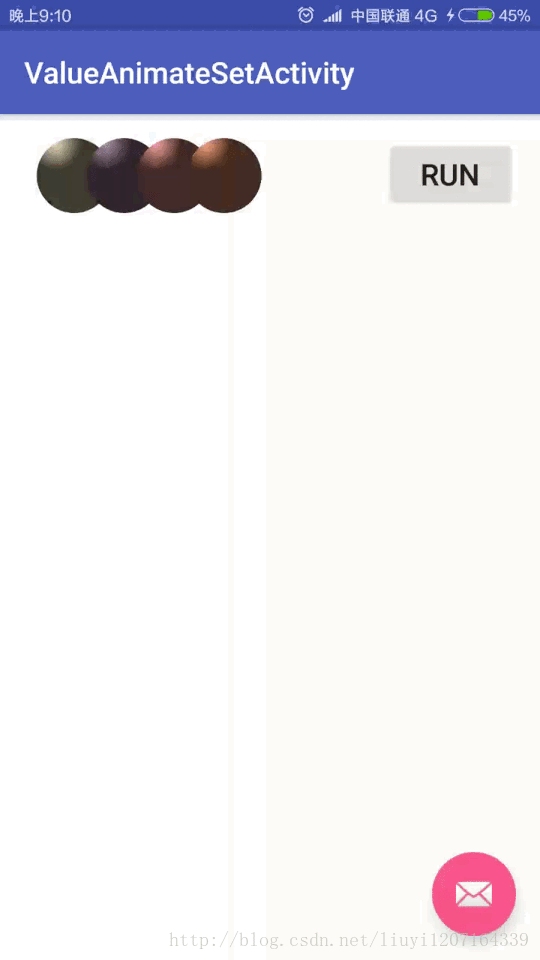

可以使用AnimateSet把多个动画组合在一起执行，可以指定执行的模式：顺序执行或者一起执行。下面使用一个来自ApiDemo里面的例子，效果如下所示。ball1和ball2的动画为往下运动，ball3和ball4的动画为往下运动再往上回到起点。ball1、ball2、ball3三个球的动画同时执行，执行完成之后再执行ball4的动画。

Activity代码：

package com.easyliu.test.animationdemo;

import android.animation.AnimatorSet;
import android.animation.ObjectAnimator;
import android.animation.ValueAnimator;
import android.content.Context;
import android.graphics.Canvas;
import android.graphics.Paint;
import android.graphics.RadialGradient;
import android.graphics.Shader;
import android.graphics.drawable.ShapeDrawable;
import android.graphics.drawable.shapes.OvalShape;
import android.os.Bundle;
import android.support.design.widget.FloatingActionButton;
import android.support.design.widget.Snackbar;
import android.support.v7.app.AppCompatActivity;
import android.support.v7.widget.Toolbar;
import android.view.View;
import android.view.animation.AccelerateInterpolator;
import android.view.animation.DecelerateInterpolator;
import android.widget.RelativeLayout;

import java.util.ArrayList;

public class ValueAnimateSetActivity extends AppCompatActivity {

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_value_animate_set);
        Toolbar toolbar = (Toolbar) findViewById(R.id.toolbar);
        setSupportActionBar(toolbar);

        FloatingActionButton fab = (FloatingActionButton) findViewById(R.id.fab);
        fab.setOnClickListener(new View.OnClickListener() {
            @Override
            public void onClick(View view) {
                Snackbar.make(view, "Replace with your own action", Snackbar.LENGTH_LONG)
                        .setAction("Action", null).show();
            }
        });
        RelativeLayout container = (RelativeLayout) findViewById(R.id.content_value_animate_set);
        final MyAnimationView myAnimationView = new MyAnimationView(this);
        //把动画视图加入布局
        container.addView(myAnimationView);
        findViewById(R.id.btn_value_animate_set_start).setOnClickListener(new View.OnClickListener() {
            @Override
            public void onClick(View view) {
                // 执行动画
                myAnimationView.startAnimation();
            }
        });

    }

    //自定义动画视图
    public class MyAnimationView extends View implements ValueAnimator.AnimatorUpdateListener {

        public final ArrayList<ShapeHolder> balls = new ArrayList<ShapeHolder>();
        AnimatorSet animation = null;
        private float mDensity;

        public MyAnimationView(Context context) {
            super(context);

            mDensity = getContext().getResources().getDisplayMetrics().density;

            ShapeHolder ball0 = addBall(50f, 25f);
            ShapeHolder ball1 = addBall(150f, 25f);
            ShapeHolder ball2 = addBall(250f, 25f);
            ShapeHolder ball3 = addBall(350f, 25f);
        }

        private void createAnimation() {
            if (animation == null) {
                ObjectAnimator anim1 = ObjectAnimator.ofFloat(balls.get(0), "y",
                        0f, getHeight() - balls.get(0).getHeight()).setDuration(500);

                ObjectAnimator anim2 = anim1.clone();
                anim2.setTarget(balls.get(1));
                anim1.addUpdateListener(this);

                ShapeHolder ball2 = balls.get(2);
                ObjectAnimator animDown = ObjectAnimator.ofFloat(ball2, "y",
                        0f, getHeight() - ball2.getHeight()).setDuration(500);
                animDown.setInterpolator(new AccelerateInterpolator());
                ObjectAnimator animUp = ObjectAnimator.ofFloat(ball2, "y",
                        getHeight() - ball2.getHeight(), 0f).setDuration(500);
                animUp.setInterpolator(new DecelerateInterpolator());
                AnimatorSet s1 = new AnimatorSet();
                s1.playSequentially(animDown, animUp);
                animDown.addUpdateListener(this);
                animUp.addUpdateListener(this);
                AnimatorSet s2 = (AnimatorSet) s1.clone();
                s2.setTarget(balls.get(3));

                animation = new AnimatorSet();
                animation.playTogether(anim1, anim2, s1);//一起执行，可以把AnimatorSet跟ValueAnimator组合在一起执行
                animation.playSequentially(s1, s2);// 顺序执行
            }
        }

        private ShapeHolder addBall(float x, float y) {
            OvalShape circle = new OvalShape();
            circle.resize(50f * mDensity, 50f * mDensity);
            ShapeDrawable drawable = new ShapeDrawable(circle);
            ShapeHolder shapeHolder = new ShapeHolder(drawable);
            shapeHolder.setX(x - 25f);
            shapeHolder.setY(y - 25f);
            int red = (int) (100 + Math.random() * 155);
            int green = (int) (100 + Math.random() * 155);
            int blue = (int) (100 + Math.random() * 155);
            int color = 0xff000000 | red << 16 | green << 8 | blue;
            Paint paint = drawable.getPaint(); //new Paint(Paint.ANTI_ALIAS_FLAG);
            int darkColor = 0xff000000 | red / 4 << 16 | green / 4 << 8 | blue / 4;
            RadialGradient gradient = new RadialGradient(37.5f, 12.5f,
                    50f, color, darkColor, Shader.TileMode.CLAMP);
            paint.setShader(gradient);
            shapeHolder.setPaint(paint);
            balls.add(shapeHolder);
            return shapeHolder;
        }

        @Override
        protected void onDraw(Canvas canvas) {
            for (int i = 0; i < balls.size(); ++i) {
                ShapeHolder shapeHolder = balls.get(i);
                canvas.save();
                canvas.translate(shapeHolder.getX(), shapeHolder.getY());
                shapeHolder.getShape().draw(canvas);
                canvas.restore();
            }
        }

        public void startAnimation() {
            createAnimation();
            animation.start();
        }

        public void onAnimationUpdate(ValueAnimator animation) {
            invalidate();
        }

    }

}


1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146

6、监听动画事件

我们有的时候需要监听动画执行过程中的一些事件，比如当按钮的动画执行结束之后删除按钮，此时就需要为动画添加监听，添加方式如下所示：

// 添加动画监听
valueAnimator.addListener(new ValueAnimator.AnimatorListener() {
    @Override
    public void onAnimationCancel(Animator animator) {

    }

    @Override
    public void onAnimationStart(Animator animator) {

    }

    @Override
    public void onAnimationEnd(Animator animator) {
        //动画执行完成之后删除View
        ViewGroup parent = (ViewGroup) view.getParent();
        if (parent != null) {
            parent.removeView(view);
        }
    }

    @Override
    public void onAnimationRepeat(Animator animator) {

    }
});


1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26

效果如下所示,当动画执行结束之后，按钮就被移除了。

有的时候不需要Animator.AnimatorListener接口里面所有的方法，比如只需要End方法，此时可以使用AnimatorListenerAdapter来过滤掉不需要的方法，如下所示：

valueAnimator.addListener(new AnimatorListenerAdapter() {
    @Override
    public void onAnimationEnd(Animator animation) {
        //动画执行完成之后删除View
        ViewGroup parent = (ViewGroup) view.getParent();
        if (parent != null) {
            parent.removeView(view);
        }
    }
});


1
2
3
4
5
6
7
8
9
10

以上主要对属性动画的核心功能进行了一个详细的讲解，包括组合动画、自定义估值器等，下一篇讲解：
1、在xml文件当中定义属性动画

2、布局动画

3、ViewPropertyAnimator等

代码下载地址：https://github.com/EasyLiu-Ly/AndroidBlogDemo

参考：
https://developer.android.google.cn/guide/topics/graphics/overview.html
https://developer.android.google.cn/guide/topics/graphics/prop-animation.html
