Ubuntu上玩转graphviz绘图工具

于 2016-12-17 00:24:45 发布
阅读量9.8k 收藏 12
点赞数 2
分类专栏： linux命令 tools
本文介绍Graphviz绘图工具的基础使用方法，包括安装过程、绘图语法示例及应用场景，如性能优化和协议栈状态机定义。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

http://blog.csdn.net/tao_627/article/details/26128001

简介

关于Graphviz: Graphviz(英文：Graph Visualization Software的缩写)是一个由AT&T实验室启动的开源工具包，用于绘制DOT语言脚本描述的图形。它也提供了供其它软件使用的库。Graphviz是一个自由软件，其授权为Eclipse Public License。其Mac版本曾经获得2004年的苹果设计奖。

Graphviz是大名鼎鼎的贝尔实验室的几位牛人开发的一个画图工具。它的理念和一般的“所见即所得”的画图工具不一样，是“所想即所得”。
Graphviz提供了dot语言来编写绘图脚本。dot的语言专门用来定义关系。我们必须先在某个文件中写上代码，最后调用命令行生成。没有找到可边写边改的集成环境。
关于dot的具体语法参看官方文档，这里就不多说。这里仅用来入门。

http://www.graphviz.org/

另外也有专门渲染DOT脚本的浏览器xdo，直接在窗口渲染，不需要生成图像文件，强烈推荐。

很多图都比较适合用DOT来定义，比如流程图，组织关系图，类图，状态转换图等等。

在刚接触DOT不到3天的时间里，我就分别在代码性能优化，协议栈状态机定义两件事情用到了DOT，感觉非常方便。

性能优化：gprof可以对一个程序运行时进行profiling，生成报告，包括函数调用关系，每个函数被调用的次数，花费的时间。但这个报告是文本的，不够直观。可以通过一个gprof2dot.py脚本，把gprof的输出翻译成一个DOT文件，然后再用Graphviz转成图片或者直接用xdot来查看。

安装graphviz
sudo apt-get install graphviz graphviz-doc
这样会安装dot语言的执行文件，执行文件路径在
/usr/bin/dot
绘图方法
先根据业务需要编写dot文件，参见下面的示例部分，然后编译运行。输出格式可以根据自己的需要来灵活选择
例如test.dot, 产生图片：
dot -Tpng test.dot -o test.png
dot -Tsvg test.dot -o test.svg
dot test.dot -Tpdf -o test.pdf

典型示例(更多例子可以参见官方文档)

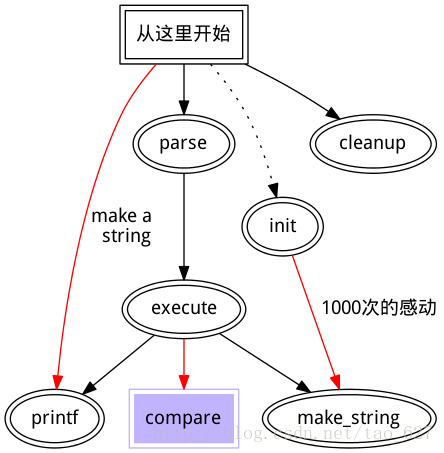

1.Fancy Graph

[html]  view plain  copy
  在CODE上查看代码片 派生到我的代码片
  1. digraph G {
  2.     edge[fontname="FangSong"];
  3.     node[peripheries=2, fontname="FangSong"];
  4.     size="16, 16";
  5.     main[shape="box"];
  6.     main[label="从这里开始"]
  7.     main->parse[weight=8]
  8.     parse->execute;
  9.     main->init[style=dotted];
  10.     main->cleanup;
  11.     execute->{make_string; printf;}
  12.     edge[color=red];
  13.     init->make_string[label="1000次的感动"];
  14.     main->printf[label="make a \n string"];
  15.
  16.     node[shape=box,style=filled,color=".7 .3 1.0"];
  17.     execute->compare;
  18. }
效果图

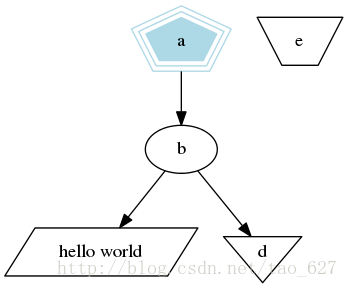

2.Polygon Graph

[html]  view plain  copy
  在CODE上查看代码片 派生到我的代码片
  1. digraph G{
  2.     size = "4, 4"
  3.     a->b->c;
  4.     b->d;
  5.
  6.     a[shape=polygon, sides=5, peripheries=3, color=lightblue, style=filled];
  7.     c[shape=polygon, sides=4, skew=0.4, label="hello world"];
  8.     d[shape=invtriangle];
  9.     e[shape=polygon, side=4, distortion=.7];
  10.     }


效果图


3.list Graph

[html]  view plain  copy
  在CODE上查看代码片 派生到我的代码片
  1. digraph G{
  2.     node[shape=record, height=.1];
  3.     node0[label="<f0> |<f1> G|<f2> "];
  4.     node1[label="<f0> |<f1> E|<f2> "];
  5.     node2[label="<f0> |<f1> B|<f2> "];
  6.     node3[label="<f0> |<f1> F|<f2> "];
  7.     node4[label="<f0> |<f1> R|<f2> "];
  8.     node5[label="<f0> |<f1> H|<f2> "];
  9.     node6[label="<f0> |<f1> Y|<f2> "];
  10.     node7[label="<f0> |<f1> A|<f2> "];
  11.     node8[label="<f0> |<f1> C|<f2> "];
  12.
  13.     "node0":f2->"node4":f1;
  14.     "node0":f0->"node1":f1;
  15.     "node1":f0->"node2":f1;
  16.     "node1":f2->"node3":f1;
  17.     "node2":f2->"node8":f1;
  18.     "node2":f0->"node7":f1;
  19.     "node4":f2->"node6":f1;
  20.     "node4":f0->"node5":f1;
  21. }

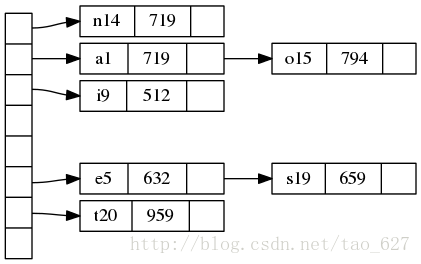

4.hash table Graph

[html]  view plain  copy
  在CODE上查看代码片 派生到我的代码片
  1. digraph G {
  2.     nodesep=.05;
  3.     rankdir=LR;
  4.
  5.     node[shape=record, width=.1, height=.1];
  6.     node0[label="<f0> |<f1> |<f2> |<f3> |<f4> |<f5> |<f6> |", height=2.5]
  7.     node[width=1.5];
  8.     node1[label="{<n> n14 | 719 |<p>}"];
  9.     node2[label="{<n> a1 | 719 |<p>}"];
  10.     node3[label="{<n> i9 | 512 |<p>}"];
  11.     node4[label="{<n> e5 | 632 |<p>}"];
  12.     node5[label="{<n> t20 | 959 |<p>}"];
  13.     node6[label="{<n> o15 | 794 |<p>}"];
  14.     node7[label="{<n> s19 | 659 |<p>}"];
  15.
  16.     node0:f0->node1:n;
  17.     node0:f1->node2:n;
  18.     node0:f2->node3:n;
  19.     node0:f5->node4:n;
  20.     node0:f6->node5:n;
  21.     node2:p->node6:n;
  22.     node4:p->node7:n;
  23. }

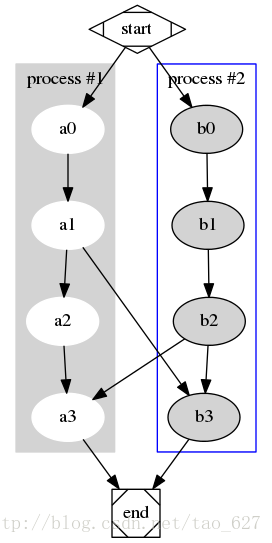

5.Process Graph

[html]  view plain  copy
  在CODE上查看代码片 派生到我的代码片
  1. digraph G {
  2.     subgraph cluster0 {
  3.         node[style=filled, color=white];
  4.         style=filled;
  5.         color=lightgrey;
  6.         a0->a1->a2->a3;
  7.         label="process #1";
  8.     }
  9.
  10.     subgraph cluster1 {
  11.         node[style=filled];
  12.         color=blue;
  13.         b0->b1->b2->b3;
  14.         label="process #2";
  15.     }
  16.
  17.     start->a0;
  18.     start->b0;
  19.     a1->b3;
  20.     b2->a3;
  21.     a3->end;
  22.     b3->end;
  23.
  24.     start[shape=Mdiamond];
  25.     end[shape=Msquare];
  26. }

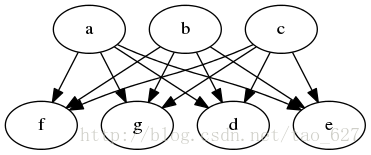

6.directed Graph

[html]  view plain  copy
  在CODE上查看代码片 派生到我的代码片
  1. digraph G {
  2.     {a b c} -> {d e f g}
  3. }


7.化学分子式

[cpp]  view plain  copy
  在CODE上查看代码片 派生到我的代码片
  1. graph s{
  2.     C_0 -- H_0;
  3.     C_0 -- H_1;
  4.     C_0 -- H_2;
  5.     C_0 -- C_1;
  6.     C_1 -- H_3;
  7.     C_1 -- H_4;
  8.     C_1 -- H_5;
  9. }

8.函数调用关系图

[cpp]  view plain  copy
  在CODE上查看代码片 派生到我的代码片
  1. digraph s {
  2.     node [shape=ellipse, style=filled, color="#40e0d0"];
  3.     edge [color="#606060", penwidth=3];
  4.     main [color=green];
  5.     main -> init[color=blue, label="hello, I'm \llable of edge"];
  6.     main -> mainloop;
  7.     main -> exit;
  8.     init -> a_init;
  9.     init -> b_init;
  10.     init -> c_init;
  11.     mainloop -> select;
  12. }

这个是有向图(directional graph)， 脚本的第一个词需要换成"digraph"。常用的属性有color, style, shape, penwidth, label等。label中 \r, \l, \n 都表示换行，但对齐方式分别是 右对齐，左对齐，居中 。


9.ATS中插件collapsed_connection的流程图，一个更复杂的例子

[html]  view plain  copy
  在CODE上查看代码片 派生到我的代码片
  1. digraph collapsed_connection {
  2.   accept -> TS_HTTP_POST_REMAP_HOOK;
  3.   TS_HTTP_POST_REMAP_HOOK -> "check request method (and header)";
  4.
  5.   "check request method (and header)" -> "get CacheUrl hash_key using MurmurHash3" [label = "GET request (required_header present)"];
  6.   "check request method (and header)" -> "pass request" [label = "others"];
  7.   "get CacheUrl hash_key using MurmurHash3" -> "check hash_key from hashTable";
  8.   "check hash_key from hashTable" -> "lock URL in hashTable" [label = "not found"];
  9.   "check hash_key from hashTable" -> "pass request" [label = "found, but marked pass"];
  10.   "check hash_key from hashTable" -> "check hash_key from hashTable" [label = "locked or unable to get mutex, wait insert_lock_retry_time"];
  11.   "lock URL in hashTable" -> TS_HTTP_CACHE_LOOKUP_COMPLETE_HOOK;
  12.   TS_HTTP_CACHE_LOOKUP_COMPLETE_HOOK -> "remove URL from hashTable(1)" [label = "hit_fresh or skipped"];
  13.   TS_HTTP_CACHE_LOOKUP_COMPLETE_HOOK -> "request origin server" [label = "miss or stale"];
  14.   "request origin server" -> TS_HTTP_READ_RESPONSE_HDR_HOOK;
  15.   TS_HTTP_READ_RESPONSE_HDR_HOOK -> "remove URL from hashTable(1)" [label = "not 200/OK response"];
  16.   TS_HTTP_READ_RESPONSE_HDR_HOOK -> "check read_while_writer config";
  17.   "check read_while_writer config" -> "remove URL from hashTable(1)" [label = "enabled"];
  18.   "check read_while_writer config" -> TS_HTTP_TXN_CLOSE_HOOK [label = "disabled"];
  19.   TS_HTTP_READ_RESPONSE_HDR_HOOK -> "mark pass in hashTable" [label = "non-cacheable"];
  20.   "remove URL from hashTable(1)" -> TS_HTTP_TXN_CLOSE_HOOK;
  21.   "mark pass in hashTable" -> TS_HTTP_TXN_CLOSE_HOOK;
  22.   "pass request" -> TS_HTTP_TXN_CLOSE_HOOK;
  23.   TS_HTTP_TXN_CLOSE_HOOK -> "remove URL from hashTable(2)";
  24.   TS_HTTP_TXN_CLOSE_HOOK -> "check keep_pass_record_time" [label = "non-cacheable"];
  25.   "check keep_pass_record_time" -> "add into KeepPassList" [label = "> 0"];
  26.   "check keep_pass_record_time" -> "remove URL from hashTable(2)" [label = "= 0"];
  27.   "add into KeepPassList" -> "transaction close";
  28.   "remove URL from hashTable(2)" -> "transaction close";
  29.   "transaction close" -> accept;
  30.
  31.   TS_HTTP_POST_REMAP_HOOK [shape = box];
  32.   TS_HTTP_CACHE_LOOKUP_COMPLETE_HOOK[shape = box];
  33.   TS_HTTP_READ_RESPONSE_HDR_HOOK [shape = box];
  34.   TS_HTTP_TXN_CLOSE_HOOK [shape = box];
  35.
  36.   "check request method (and header)" [shape = diamond];
  37.   "check hash_key from hashTable" [shape = diamond];
  38.   "check read_while_writer config" [shape = diamond];
  39.   "check keep_pass_record_time" [shape = diamond];
  40. }



注意事项

1.中文乱码

graphviz默认情况下对中文支持不好，如果代码中有中文，则必须使用UTF-8的格式保存文件，并且在代码中指定字体。

进一步深究可以查看官方文档

http://www.graphviz.org/Documentation.PHP

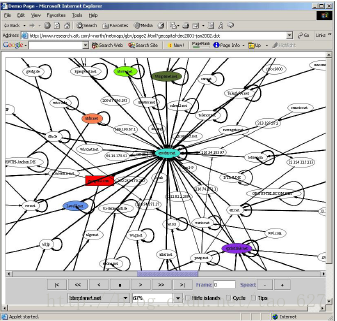

下面给出几个颇具震撼力的效果图，来自官网文档
