【实现KNX-智能调光控制项目】

文章目录

• • 概要
  • 整体架构流程
  • 小结

概要

KNX系统的调光控制不仅提供舒适的照明环境，还有助于节省能源。通过合理的光照控制，可以根据实际需求调整亮度，减少不必要的能耗。传统的照明系统早已经不能满足大众的照明需求，所以knx照明系统这种新型的照明系统正逐渐取代传统的照明系统，可以根据时间或室内光线的强弱来控制灯的亮度，ETS5是一款功能强大的建筑自动化软件，可以帮助用户轻松设计、安装和维护建筑设备控制系统

要求：程序文件包括8路开关模块、2路调光模块、8键面板、触摸屏、多功能模块、2键面板


功能：

           1.8键面板+触摸屏第一个子页可以单独控制每一路开关的小灯
           2. 触摸屏第二个子页控制两路调光模块，长按进入百分比调光
           3. 触摸屏第三个子页控制窗帘电机模块，可以拖动进度条对窗帘高度和角度进行控制
           4. 触摸屏第四个子页进行场景控制
            5. 2键面板左按键设置为强制功能，一键全开
            6. 2键面板右按键设置为安全功能，一键全关，同时报警灯闪烁

整体架构流程

1、灯光的单独调光；

                   2、2路调光模块的基本使用；

                   3、V50触摸屏的基础按键使用；

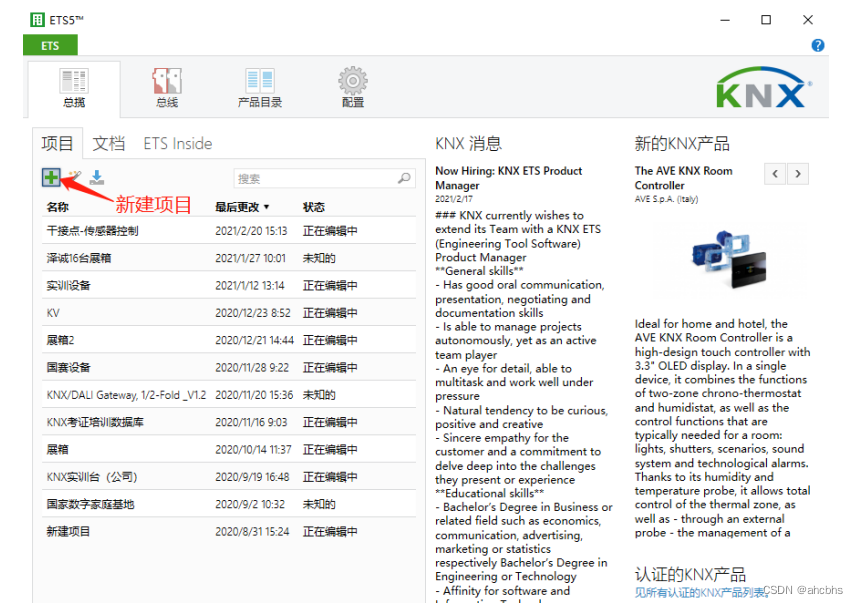

1.使用ETS5新建项目。（打开ets5软件，点击绿色的“+”创建新项目）

2、导入产品数据库

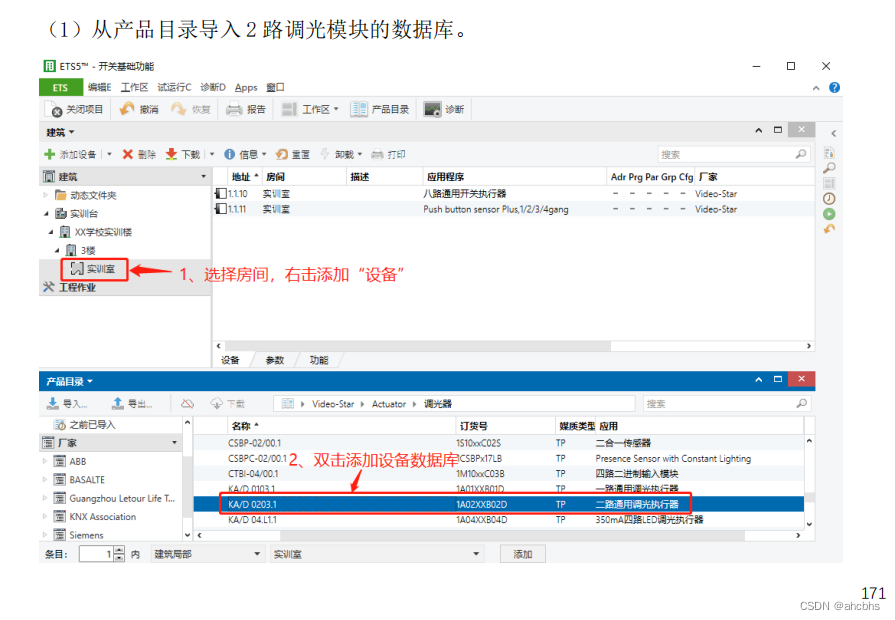

（1）从产品目录导入 2 路调光模块的数据库。

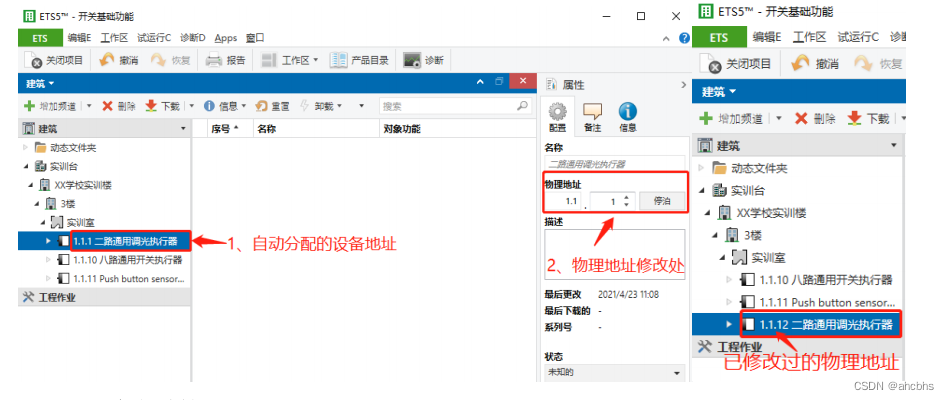

（2）分配设备物理地址，在右边的属性栏中分配物理地址（左图），分配好的物理地址

（右图）。

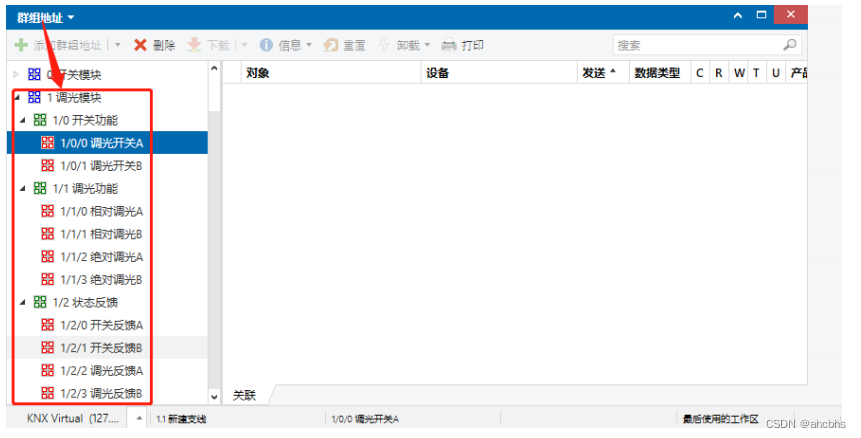

3、添加组地址

4、配置2路调光模块

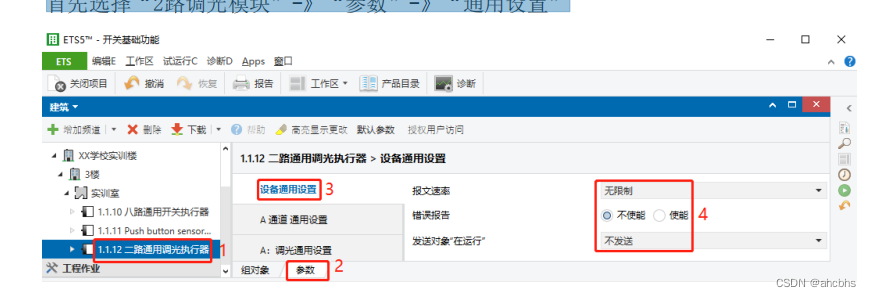

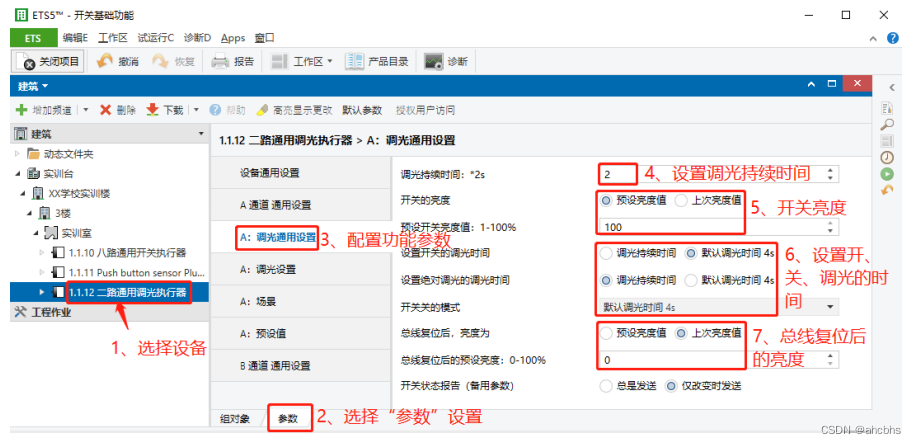

首先选择“2路调光模块”-》“参数”-》“通用设置”

 配置2路调光模块，打开2路调光模块参数，然后到通用设置

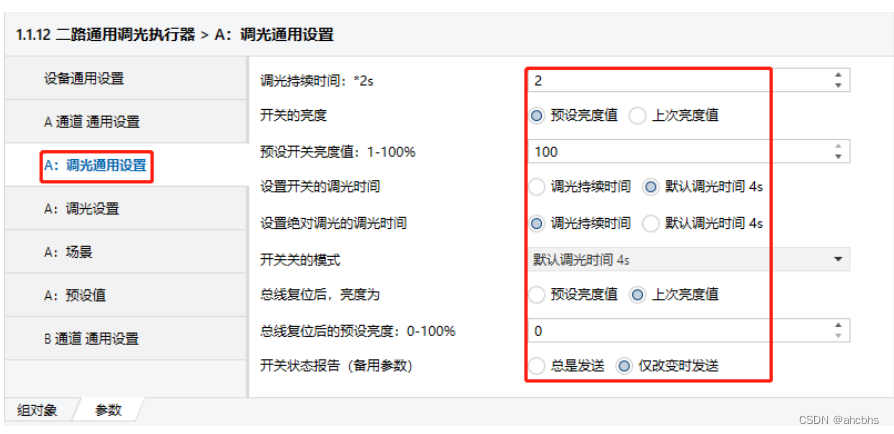

设置参数“X 调光通用设置”

设置参数“X 调光设置”

2路调光模块参数设置

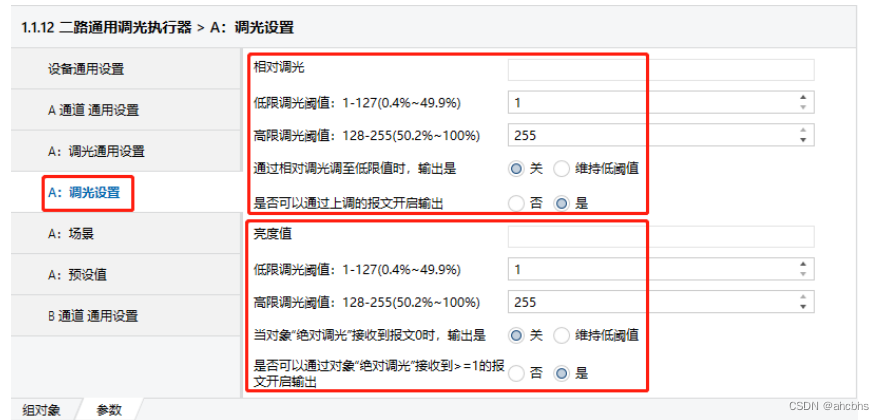

调光功能参数设置（以A通道设置为例）

5、对应的组地址

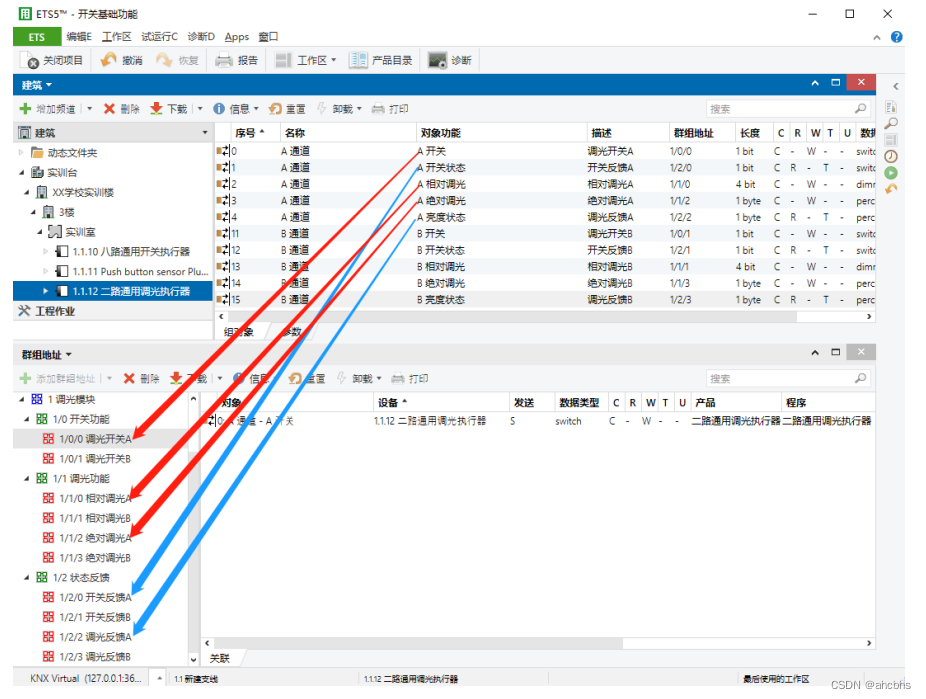

选中2路调光模块通讯对象，将它拖到与之对应的群组地址中去。

2路调光模块组地址关联

6、下载地址与应用

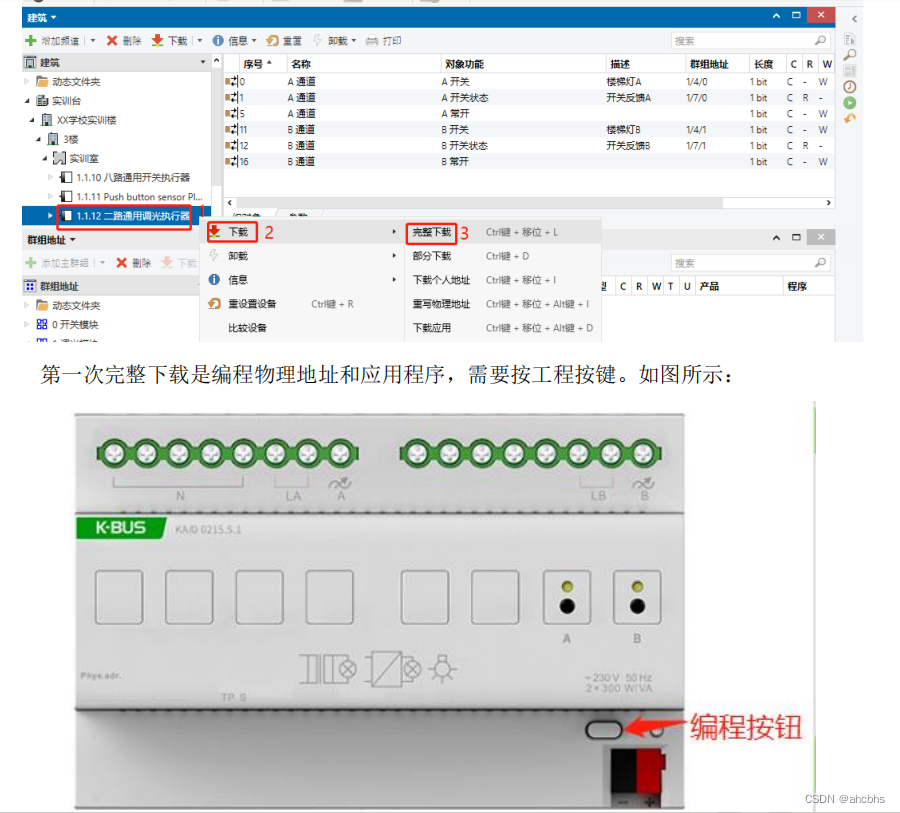

点击2路调光模块的数据库，右击→下载→完整下载→按2路调光模块的编程按键。

7、线上调试

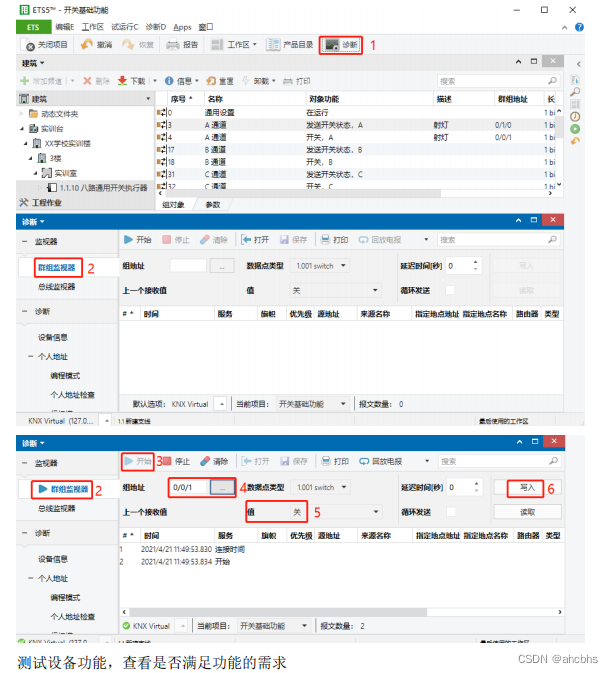

点击快捷键上面 “诊断”，选择群组监视器→开始→选择组地址→开/关→写入。

小结

巩固与练习思考：

思考一下相对调光与绝对调光有什么不同？

如何设置当总线恢复供电后，A通道灯的亮度与 60%？

如何配置使得打开B通道灯时，调光时间为6s，亮度值为55%？

项目总结：本次项目实践内容非常丰富而且实用。我们学习了KNX智能调光的基本原理和组成部分，通过此次项目，我了解到KNX智能调光系统可以实现自动化控制、能源管理等功能，为家庭提供更加舒适、便捷的生活环境。
