MPS DC-DC Designer帮你搞定DC-DC电路设计

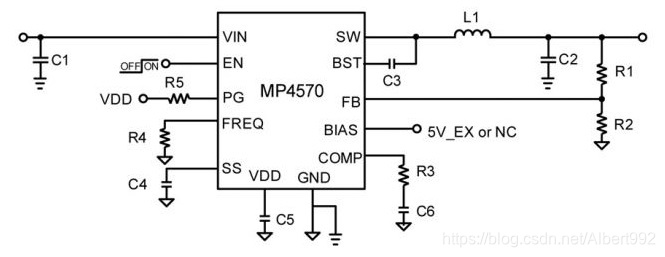

​如下是一个DC-DC的参考电路图,可以看到器件很多,其中很多参数需要调试,比如频率设置、选电感值、COMP补偿电路等等,这些参数的调试需要制作PCB板后才可以进行,无形增加了很多成本,同时也包括时间成本。

在这里插入图片描述

今天推荐的是一个DC-DC设计工具,来自MPS,在电路设计前,可以进行仿真,帮你搞定参数设计和提前了解DC-DC的特性。

因为是MPS出品的工具,所以内部的DC-DC型号都是MPS自家的。

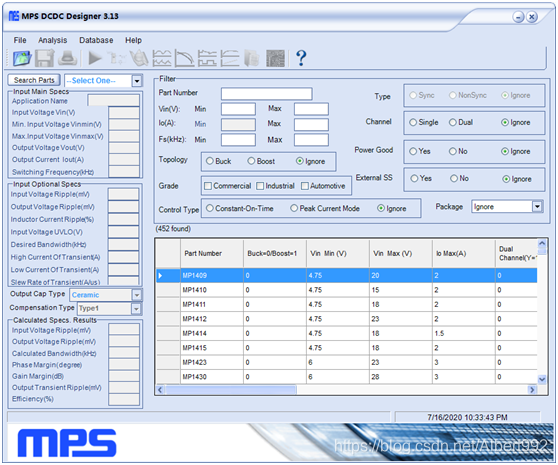

首先是启动界面,功能分区非常明显,很容易上手。

在这里插入图片描述

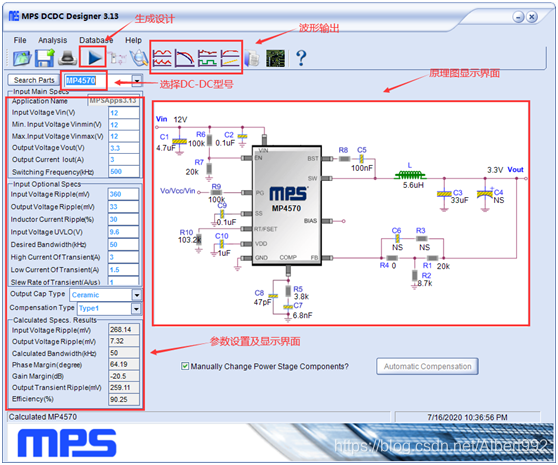

我们随机选择一个型号MP4570,然后原理图及参数就会显示出来,左边可以看到输出电流、输入输出电压、开关频率、DC-DC效率、输入纹波、输出纹波等参数,右边则是完整的电路图。

在这里插入图片描述

你可能说了,上面的输出电流默认是3A的,我的负载最多就2A,那很好办,你将输出电流改为2A,然后点生成设计即可。

然后就会生成一个新的原理图及参数表,如下所示,对比上一个图,你会发现输出电流和电感值均变化了,也就是说,这个工具自动帮你设计好参数了,而且DC-DC的效率也提高了。

在这里插入图片描述
其他参数的设置也是同样的道理。

然后你说我想看看Bode图,看一看幅频和相频曲线,当然也是支持的,而且支持三个维度,分别是Loop Gain、Power Stage和Compensation。

在这里插入图片描述

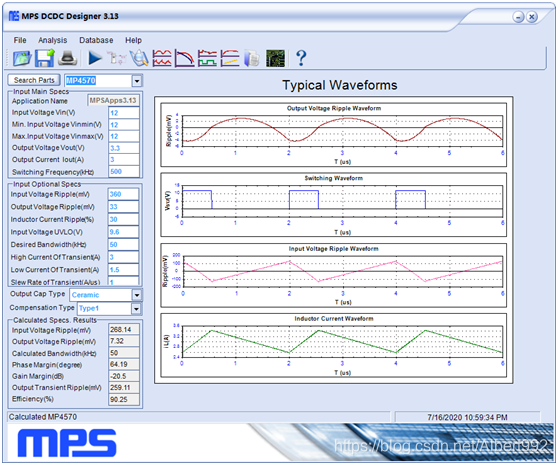

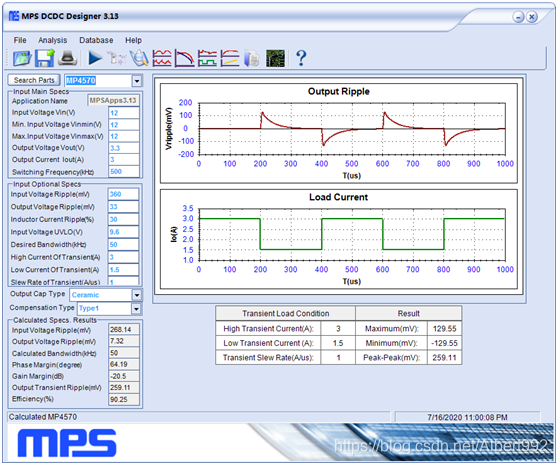

同时还支持如下的波形输出,包括电感电流、SW波形、输入输出电压纹波波形、负载电流和输出纹波对比图、效率和输出电流关系图等,让你比较全面的认识到在此设计下DC-DC的性能情况

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

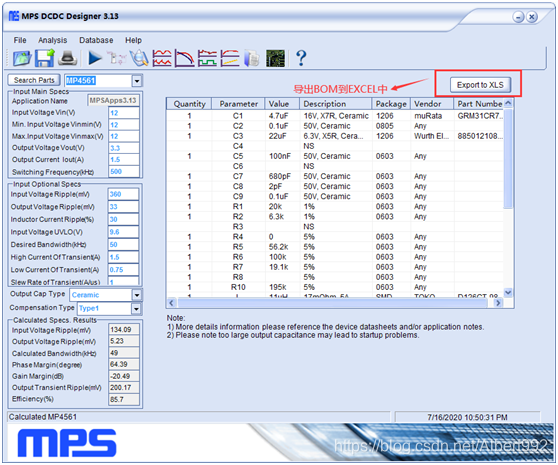

当你敲定设计之后,也可以输出EXCEL格式的BOM,很方便。

在这里插入图片描述
同时也会提供Layout指导意见,因为我们知道DC-DC layout的好坏直接影响其性能。

在这里插入图片描述
更多的功能大家可以自行下载安装学习。

软件下载方式:在我的公众号记得诚后台回复DC-DC设计即可。

可以说,MPS DC-DC Designer是一个不错的DC-DC设计仿真工具和学习工具。

今天的内容到这里就结束了,希望对你有所帮助,我们下一期见。
