前言

  • 使用CubeMX生成STM32工程我认为是现在主流和更现代化的新建工程方式
  • 相比与标准库它不仅仅可以自动生成配置代码，不用手动配置，并且他的库函数是会持续更新的，而标准库已经完全落伍了
  • 这个软件能配置几乎所有STM32系列芯片的工程代码，不用费劲去找标准库的资源
  • 资料包获取：蓝桥杯嵌入式赛道—软件篇（备赛环境准备一）

熟悉CubeMX

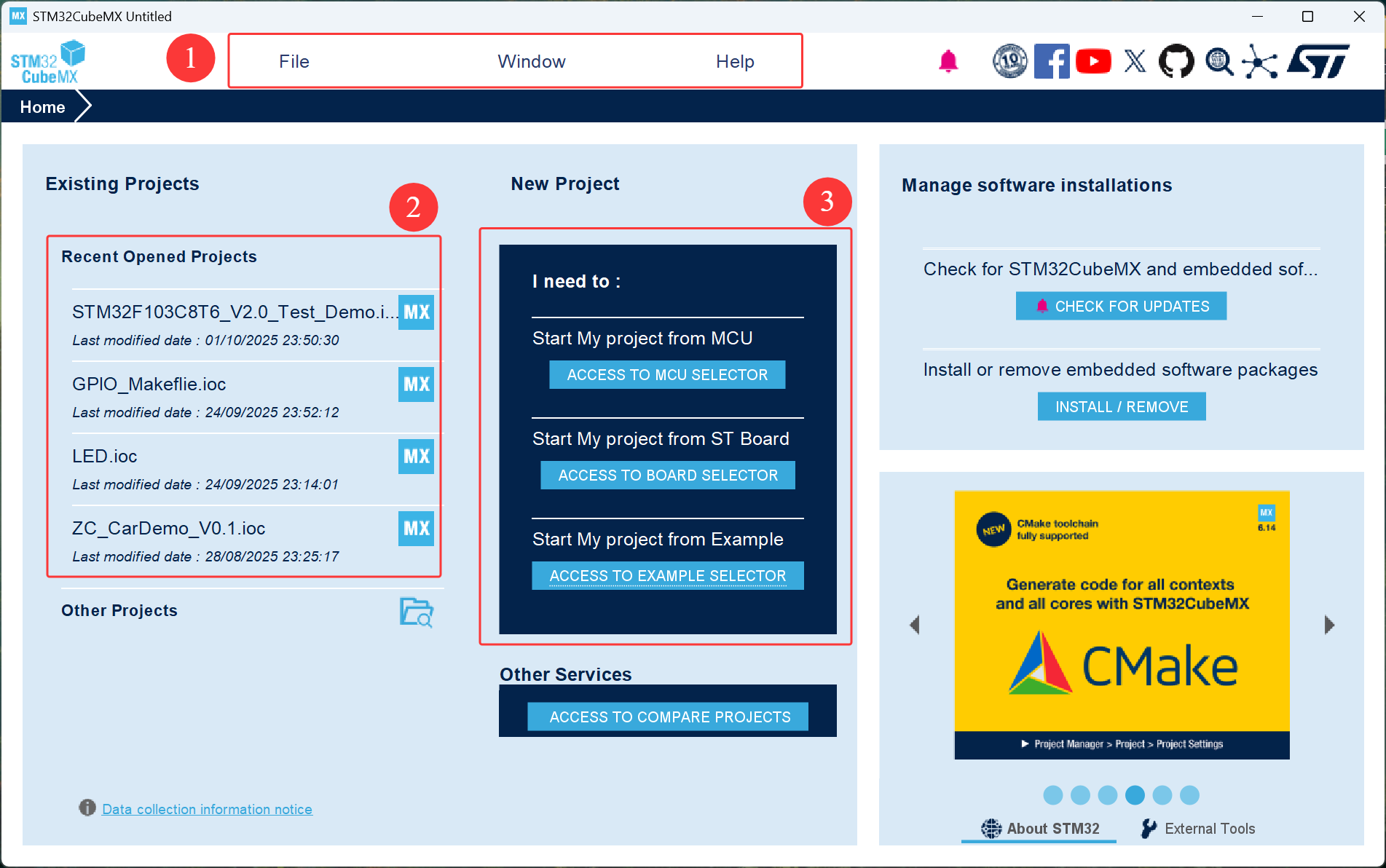

  • 打开CubeMX之后是这样的界面，我们只需要关注这三个标注的界面即可

  • 由CubeMX生成工程后，会有一个.ioc文件，这就是CubeMX的工程文件，有这个文件就会生成对应的STM32芯片的工程代码

    在这里插入图片描述

①菜单栏

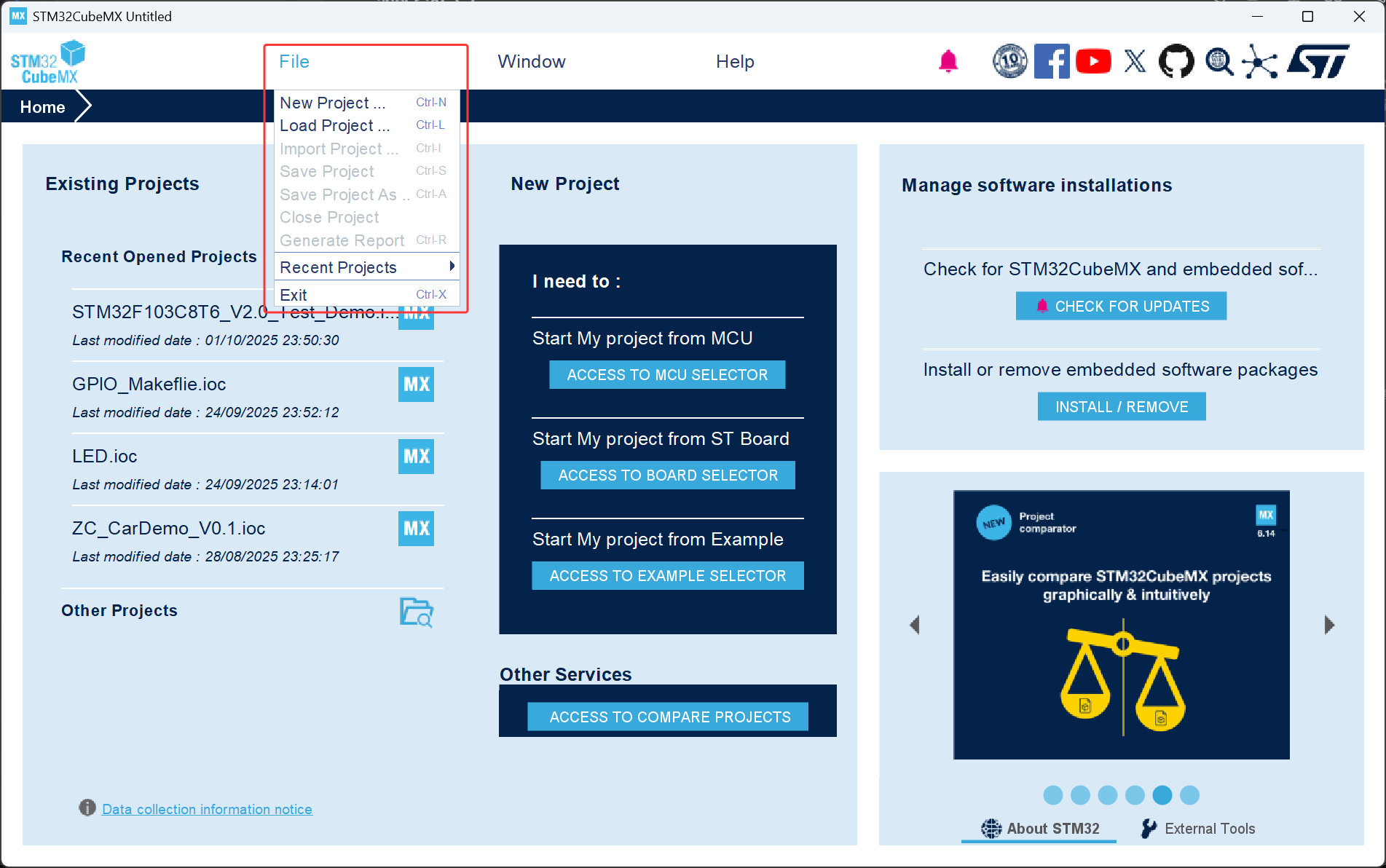

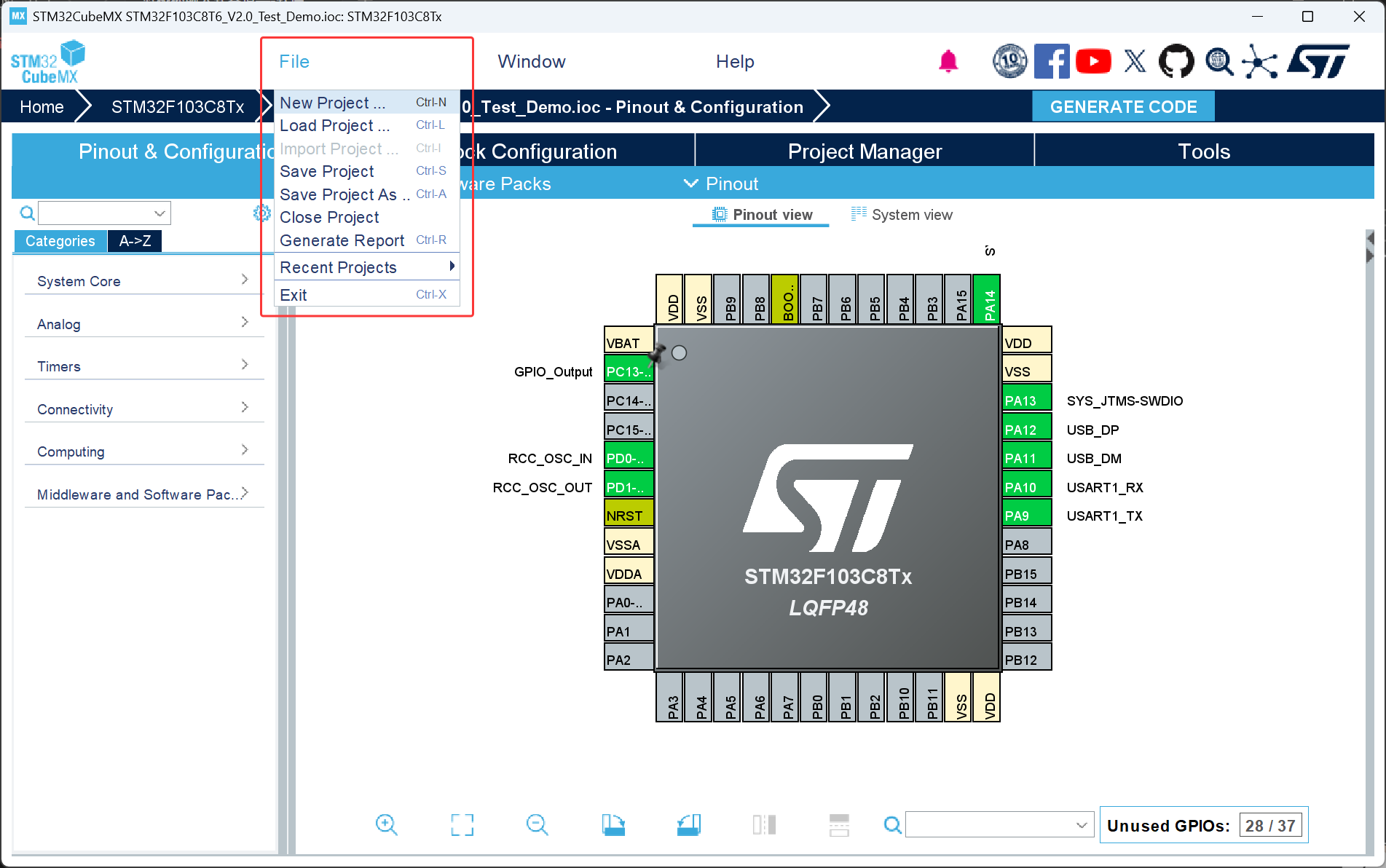

File

点开File栏后有这么几个选项，其中不可选的选项是在编辑工程的时候使用的
在这里插入图片描述

  • New Project：新建工程
  • Load Project：选择本地现有的工程
  • Import Project：这个平常不怎么会用到，可以忽略

在导入工程之后，之前不可选的选项就可以使用了
在这里插入图片描述

  • Save Project：保存工程（直接快捷键ctrl + s也可以）

  • Save Project As：另存工程（是以这个工程为模板去新建一个新的项目）

  • Close Project：关闭工程（点击之后就可以退出这个工程）

  • Generate Report：生成工程报告（点击之后会生成对这个工程配置专业报告，有pdf版和txt版）

    在这里插入图片描述

  • Recent Projects：选择最近编辑过的工程

    在这里插入图片描述

  • Exit：退出软件

Windows

在这里插入图片描述

  • 这个菜单是用来配置窗口显示的，可以忽略，非必要一般不会去调整这里面的配置
  • Outputs：选项没什么大用，可以忽略
  • Display size：这个选项是配置你这个窗口的显示尺寸，现在这个是一个中等的配置。选择Smaller之后窗口的显示会变小，Larger则是变大

Help

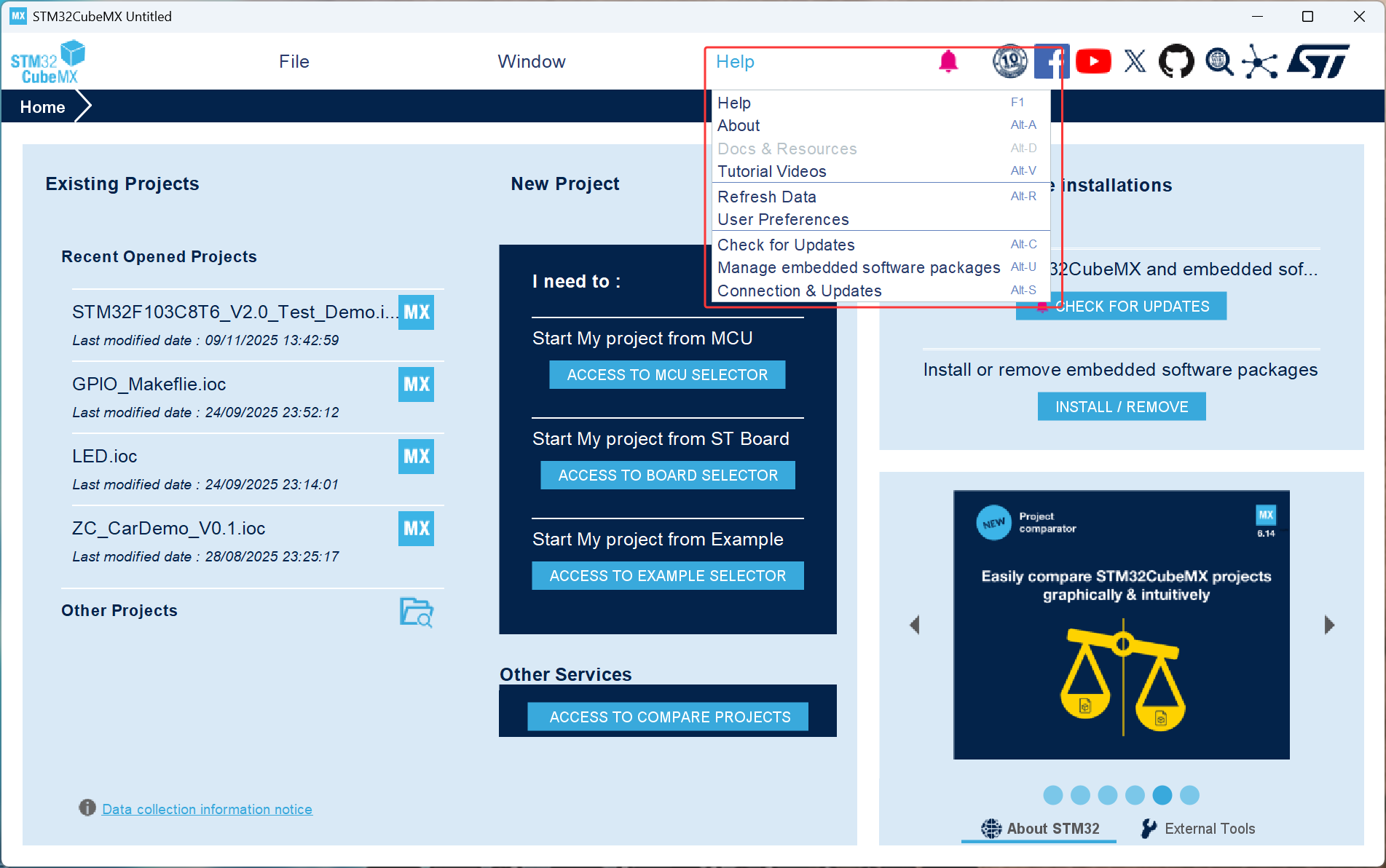

点开Help后这里有很多的选项，只需要关注我讲解的这两个即可个即可
在这里插入图片描述

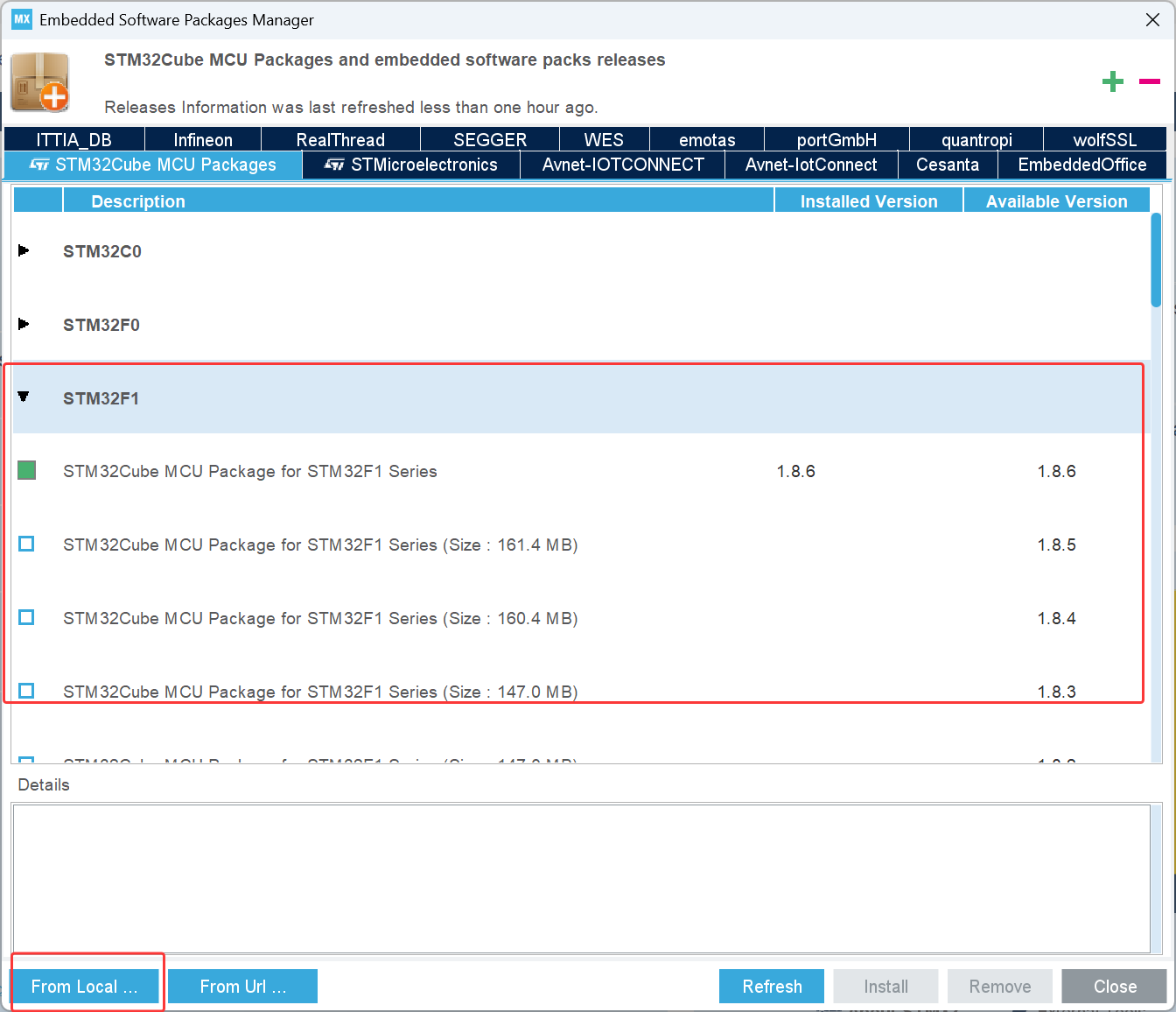

  • Manage embedded software packages：点开之后是这样的界面，这里是对CubeMX生成代码的库文件的管理窗口。这里可以配置对应芯片的库文件的版本等信息。左下角标注的From Local是从本地导入库文件，这个是导入现有的库文件的方法
    在这里插入图片描述

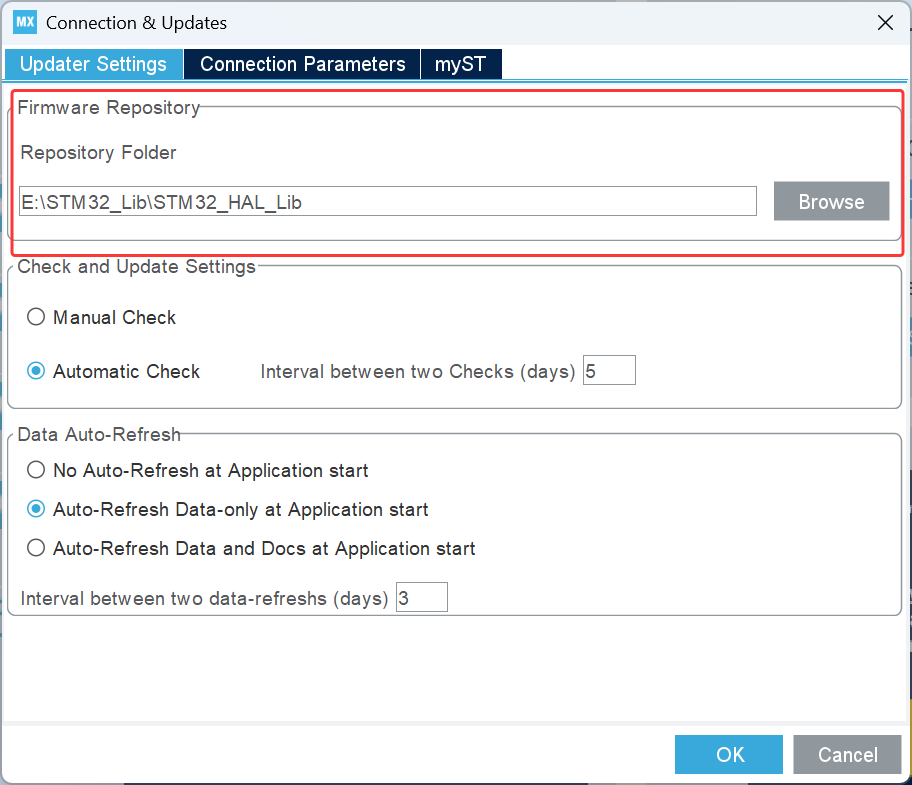

  • Connection & Updatas：点开后是这样的界面，只要关注红框里的内容即可。这是库文件的保存路径，一般默认是C盘，如果不想C盘爆满的话就要修改一下安装路径

    在这里插入图片描述

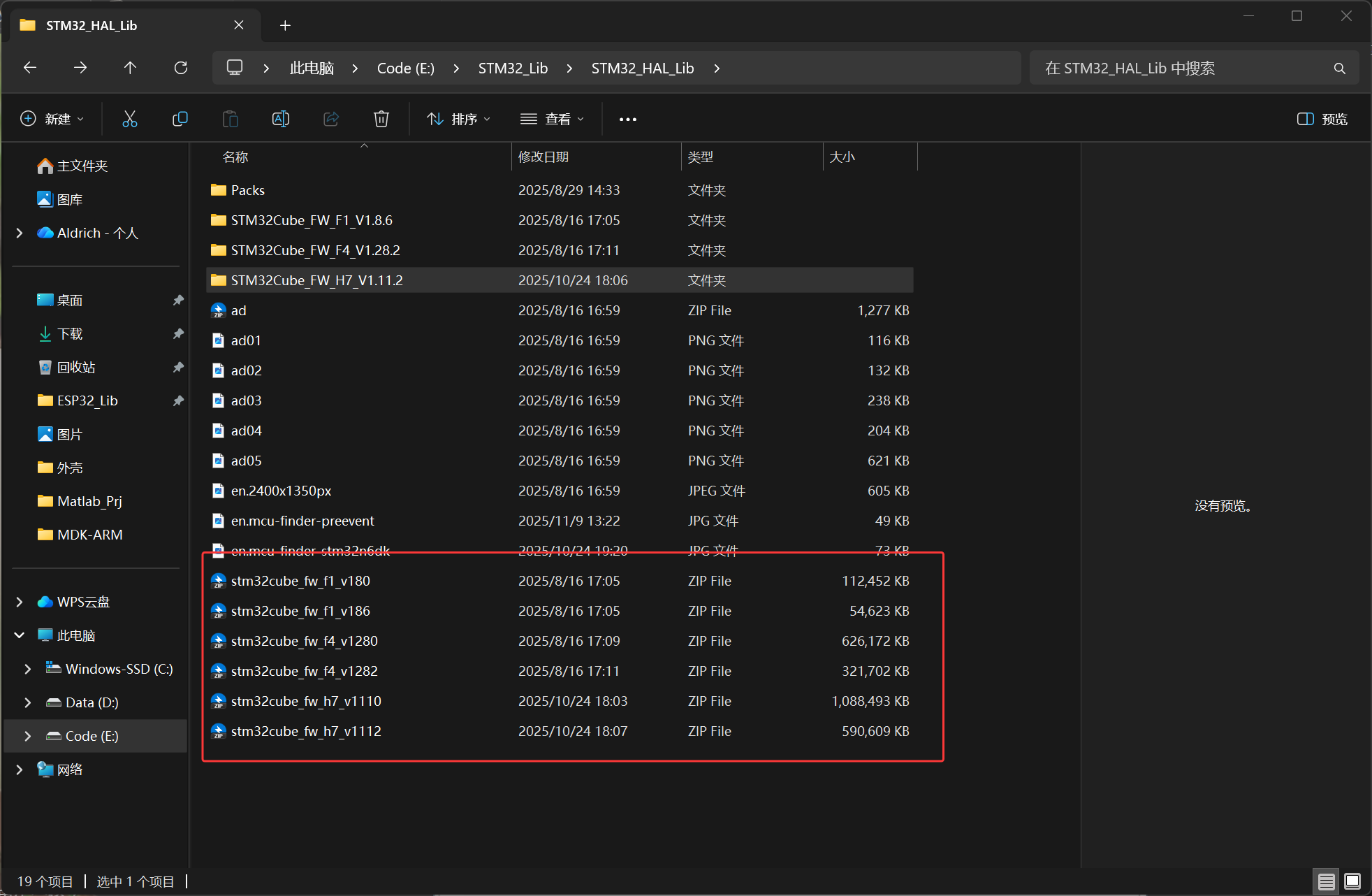

    • 这些zip压缩包就是库文件的压缩包文件，上面的对应库文件的文件夹就是软件自动解压出来的，依靠这些文件来自动生成代码，现在的目录就是我新设置的库文件的目录

      在这里插入图片描述

②Existing Projects

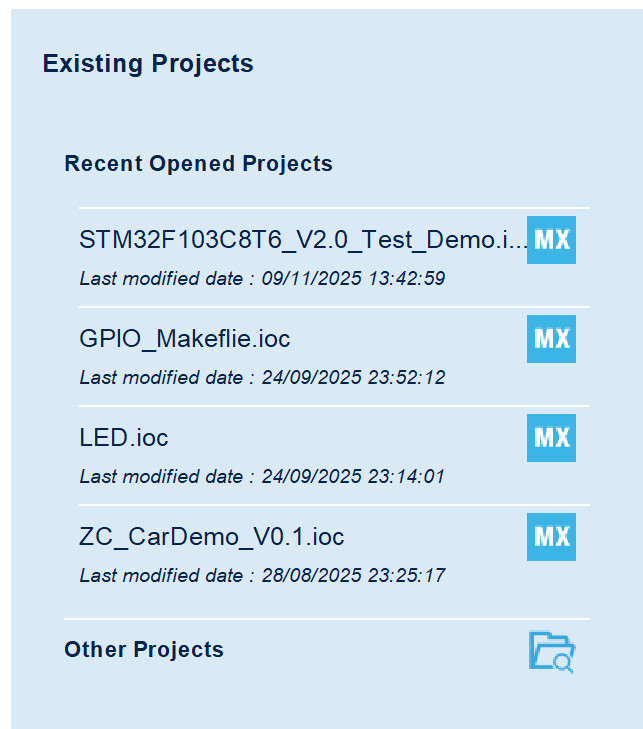

  • 这里展示的是最近编辑的项目，点击后就可以直接进行编辑
  • 或者是点击下面的Other Projects选择其他工程文件打开

在这里插入图片描述

③New Project

这个界面是用于新建工程的，有多种生成工程的方式，最下面的选项是一个分析工具
在这里插入图片描述

  • ACCESS TO MCU SELECTOR：基于芯片型号新建工程，选择对应的芯片型号即可
  • ACCESS TO BOARD SELECTOR：基于开发板新建工程，选择对应开发板即可（这个选择限制性太大了，一般情况下都选择基于芯片型号去新建工程）
  • ACCESS TO EXAMPLE SELECTOR：基于案例模板新建工程，这里选择的是官方提供的一些案例给用户直接学习使用
  • ACCESS TO COMPARE PROJECTS：这个选项进去后会让你分别导入两个工程的工程文件，然后分析二者的区别（非专业开发者可忽略）

新建工程

  • 新建工程非常的简单，有固定的流程模板，照着我的流程步骤多实践几次之后就会熟悉如何使用了

步骤一：选择芯片型号新建工程

  • 点击File，然后选择New Project

    在这里插入图片描述

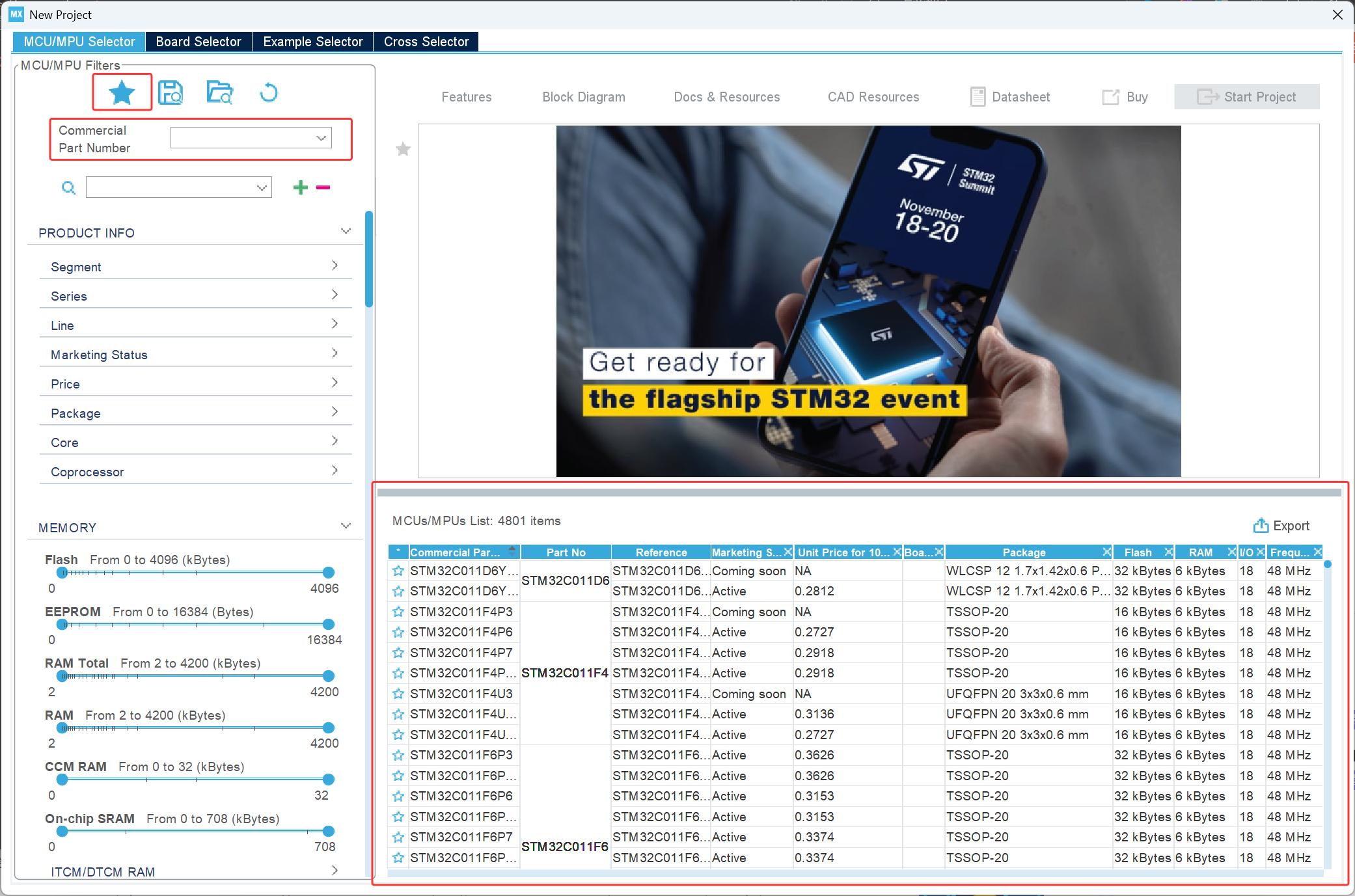

  • 随后我们会进入到这个界面当中，需要特别留意三个红框中的内容。最右边的是选择芯片的型号，左边的分别是收藏（可以在右边红框中的点击星星收藏后可以在这里面快速查找），芯片搜索（搜索芯片的型号）

    在这里插入图片描述

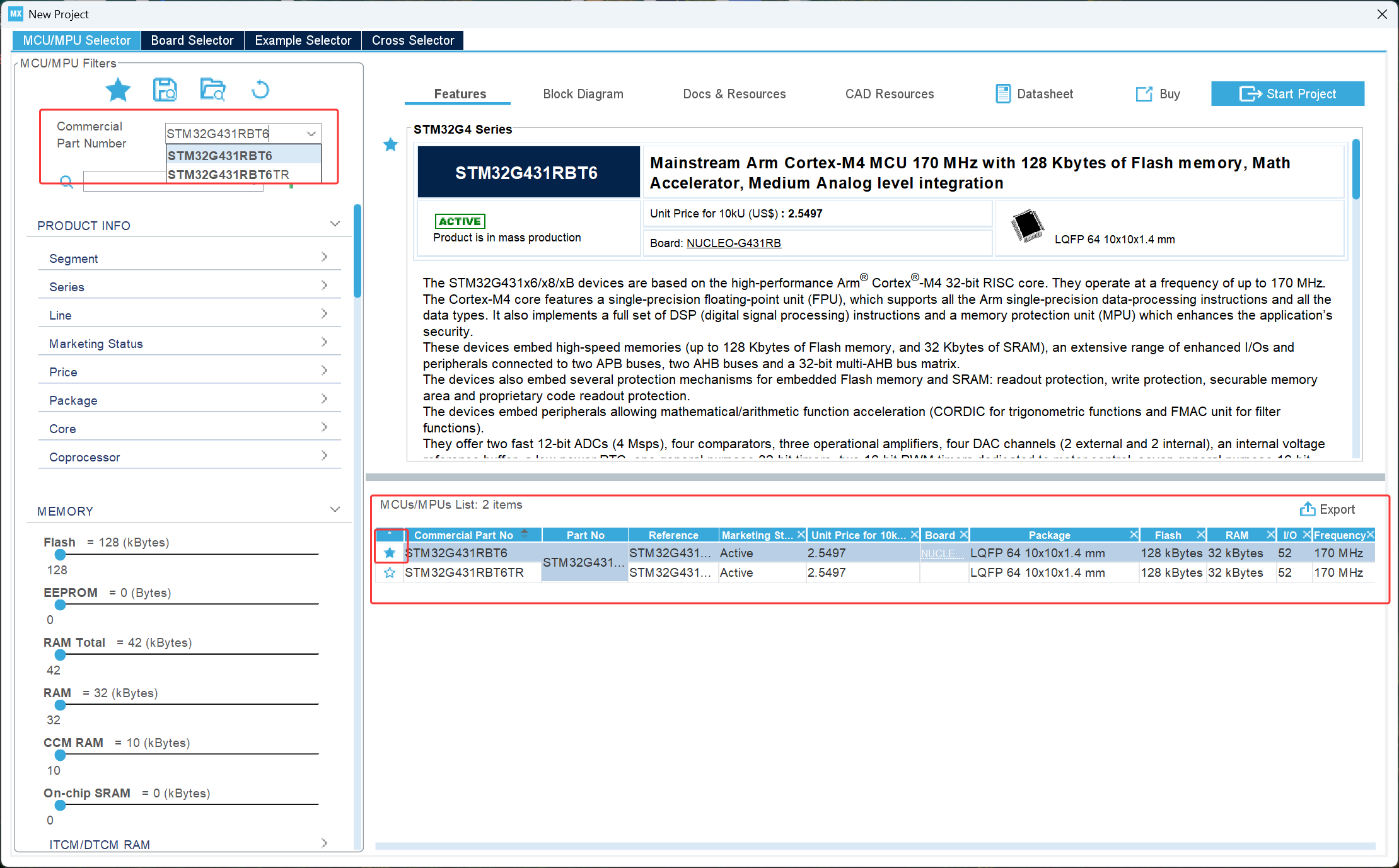

  • 这里就以蓝桥的竞赛平台(STM32G431RBT6)为例，输入到搜索框中搜索后就可以找到，我们选择第一个，并且点击收藏以便下次在收藏目录中快速查找。接下来双击第一个芯片型号的选项后就可以跳转到工程界面

    在这里插入图片描述

  • 这就是我们的工程界面，有非常多的配置选项。同时在对他配置的时候，这里的芯片引脚会有对应的信息，可以非常直观的看到

    在这里插入图片描述

  • 到这里基本的工程文件就配置好了，接下来要做的是对芯片进行配置和生成HAL库代码导入Keil5中进行编程使用

步骤二：配置代码文件信息

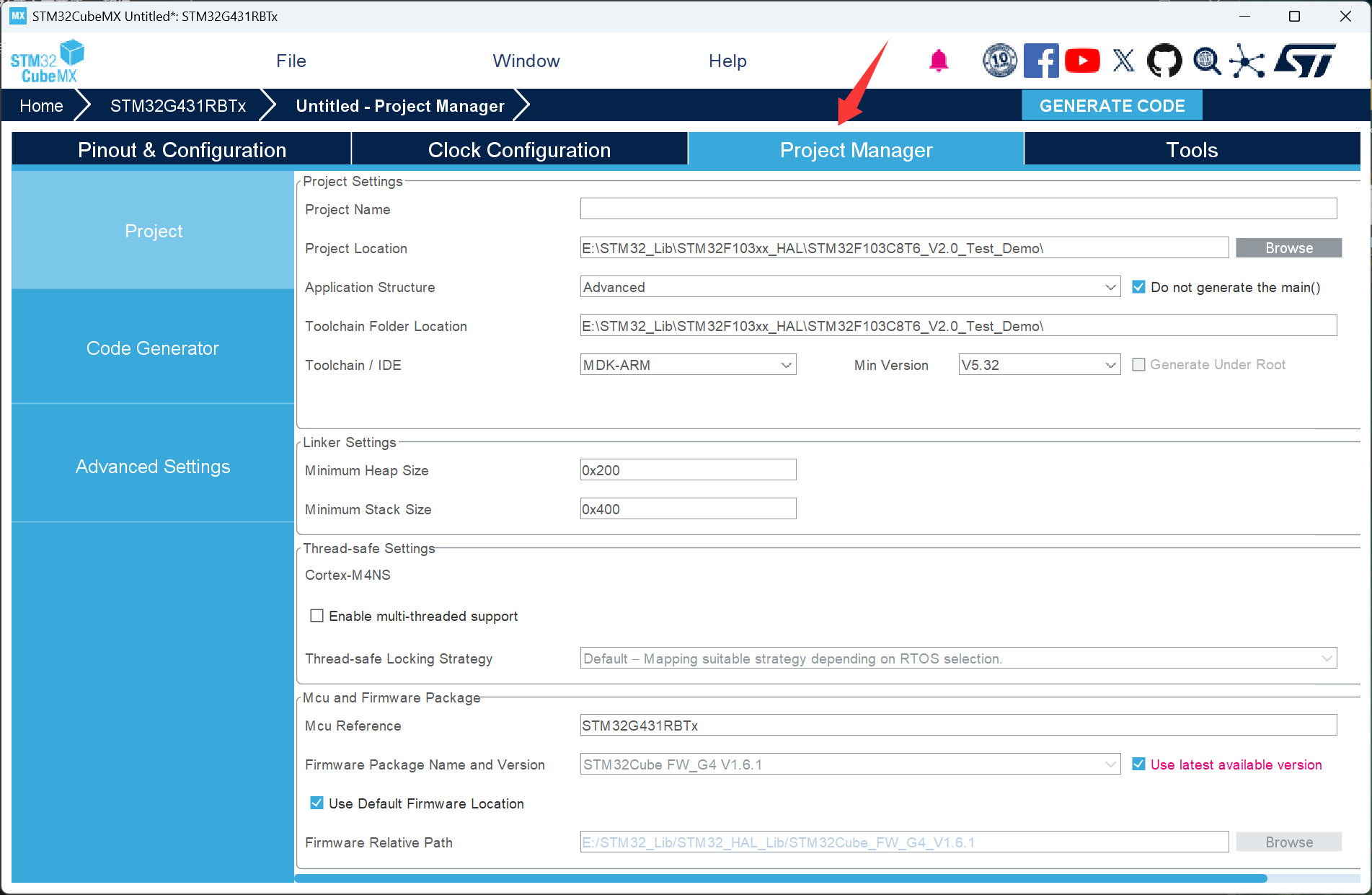

首先进入Project Manager这个界面，这里是对最后生成代码文件的配置，非常的重要，一步都不能差否后期维护或者进行工程管理的时候就会非常麻烦
在这里插入图片描述

Project

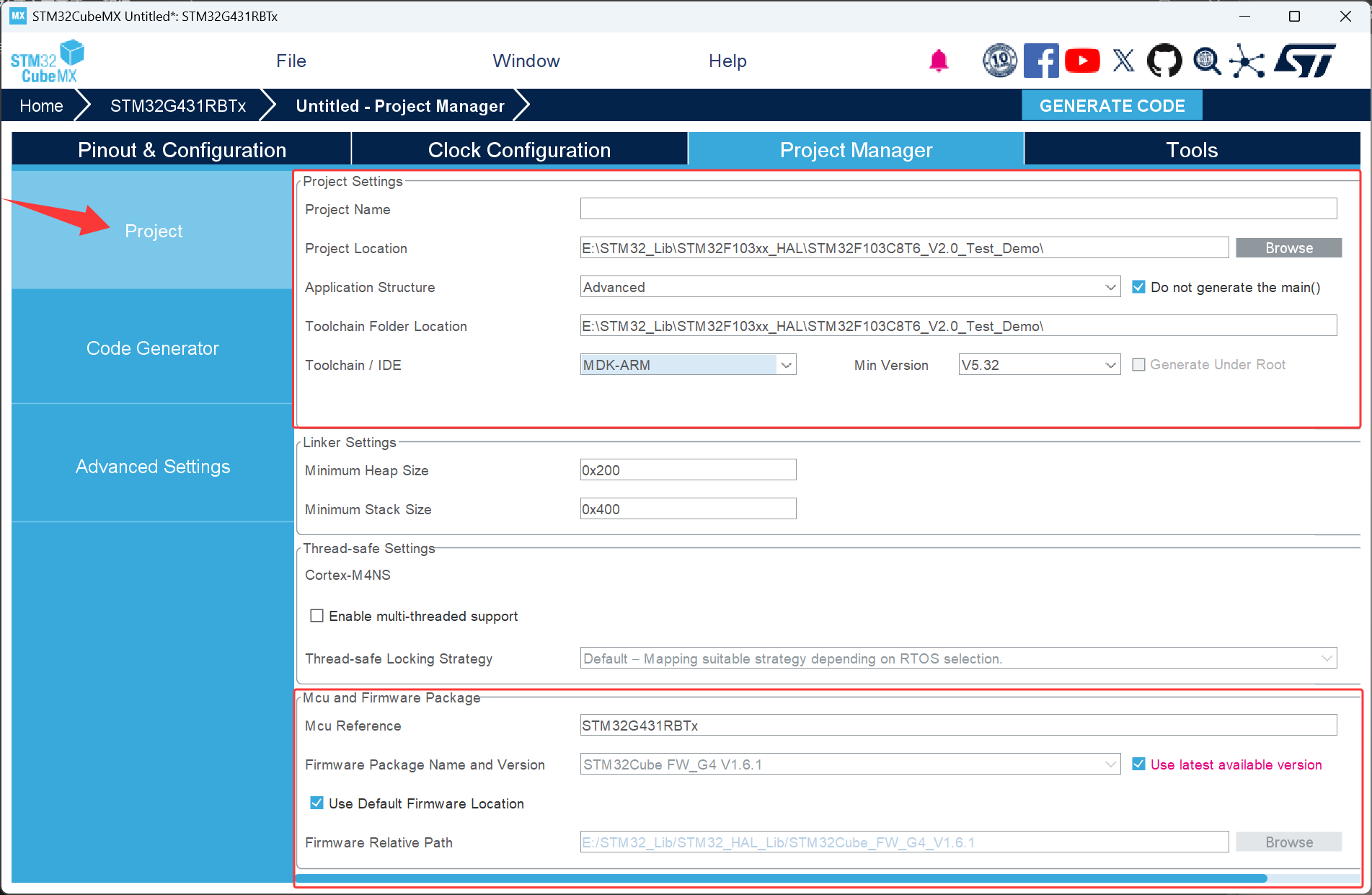

这一部分只需要关注这两个红框框的内容即可
在这里插入图片描述

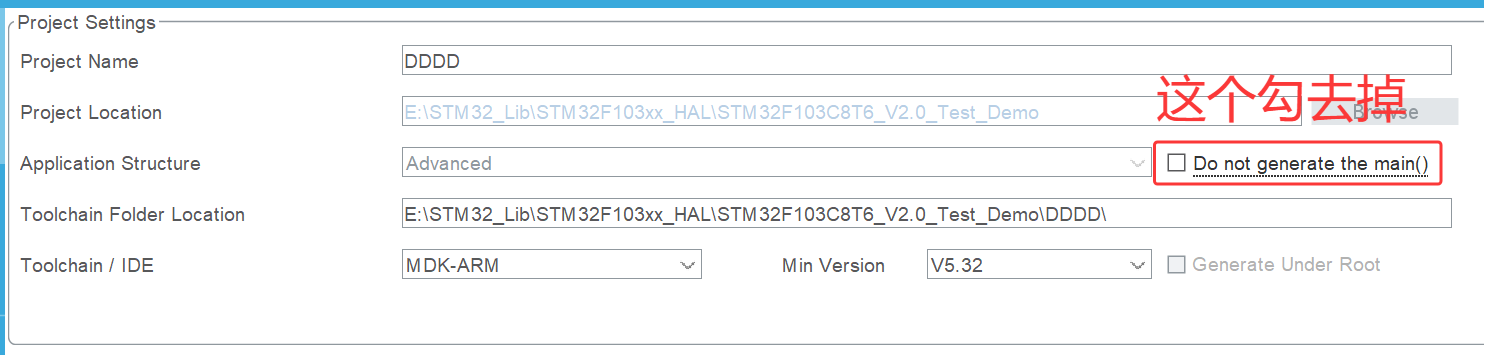

这一部分是配置工程的文件信息

  • Project Name：工程名称（建议不要起中文名称）
  • Project Location：工程的保存目录（点击Browse可以选择路径）
  • Application Structure：程序结构（默认即可）
  • Toolchain/IDE：编程使用的IDE（会根据你选择的IDE生成相应的文件，我们使用Keil5就用这里的MDK-ARM即可），后面的是编译器的版本（默认即可）

这一部分是对库文件的配置
在这里插入图片描述

  • 如果正常联网使用，这一部分可以不用管，但是在蓝桥杯比赛的时候是断网的，就需要导入现场提供的库文件

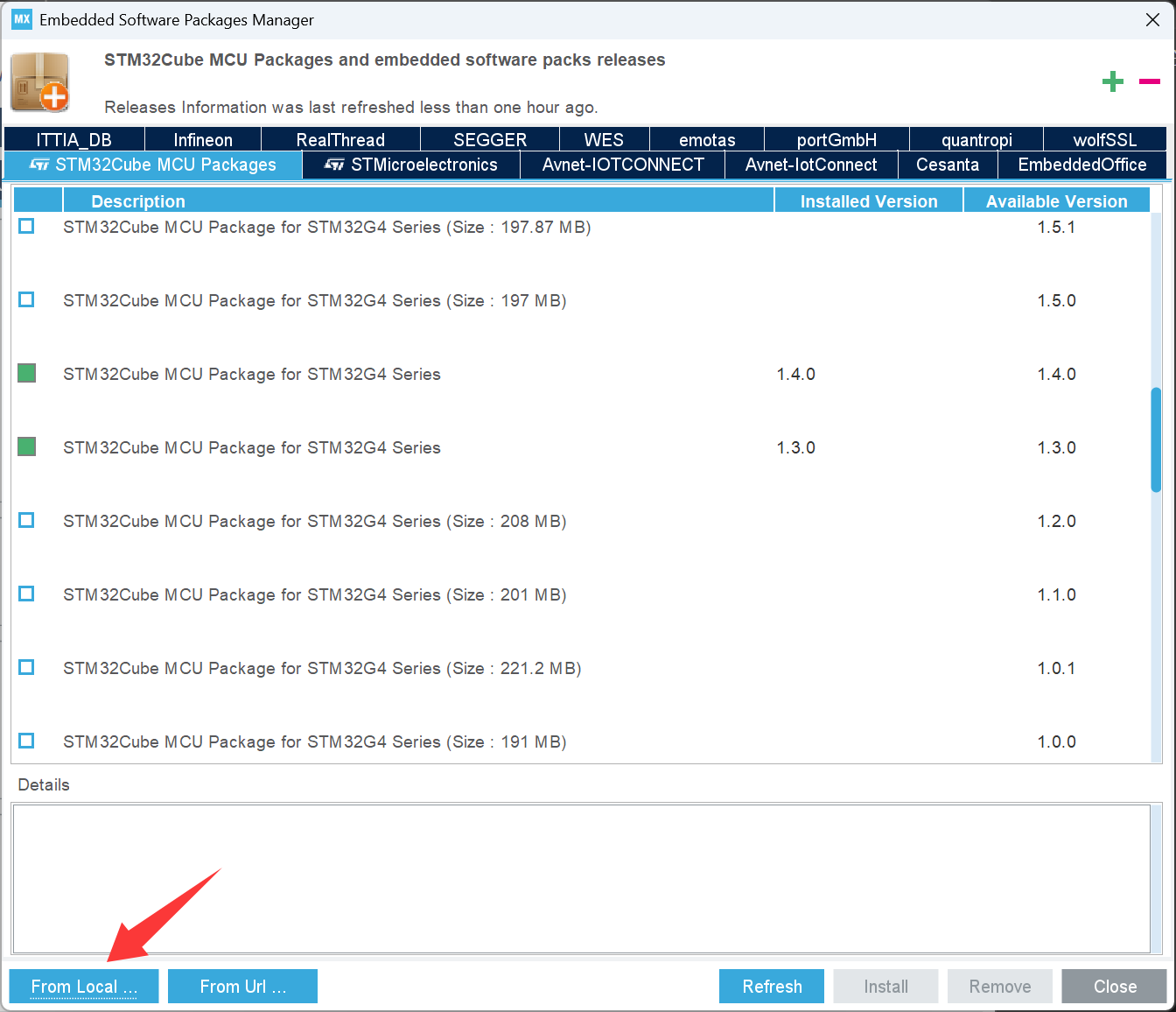

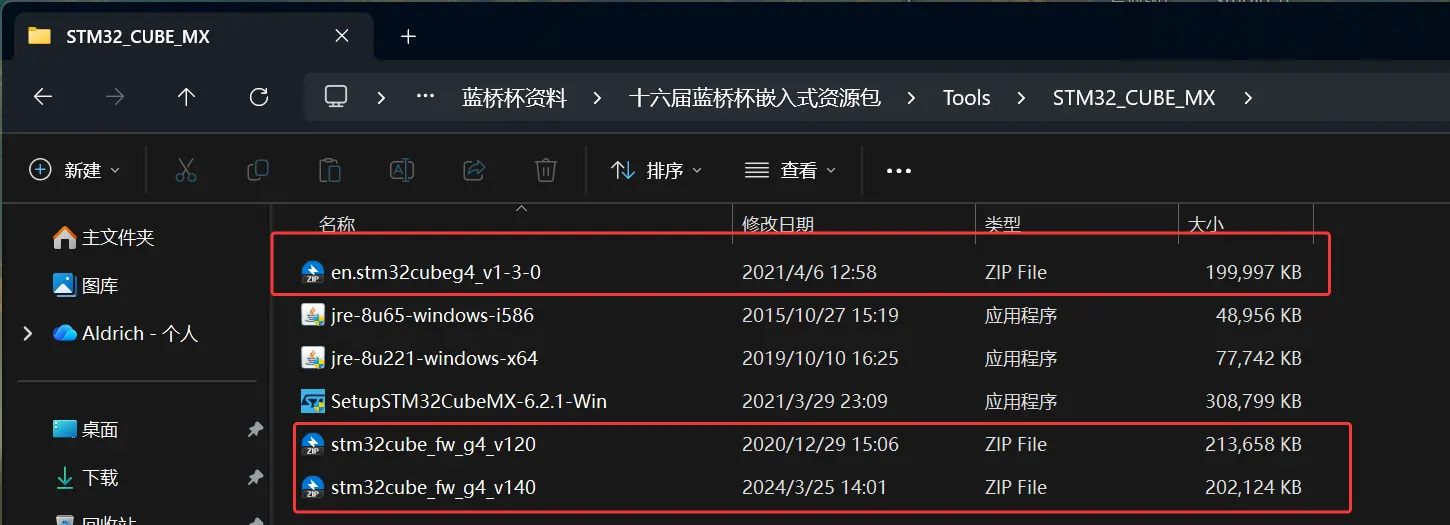

  • 首先进入这个界面之后，点击From Local，再找到“资料包”中的文件，这些红框标注的就是库文件

    在这里插入图片描述
    在这里插入图片描述

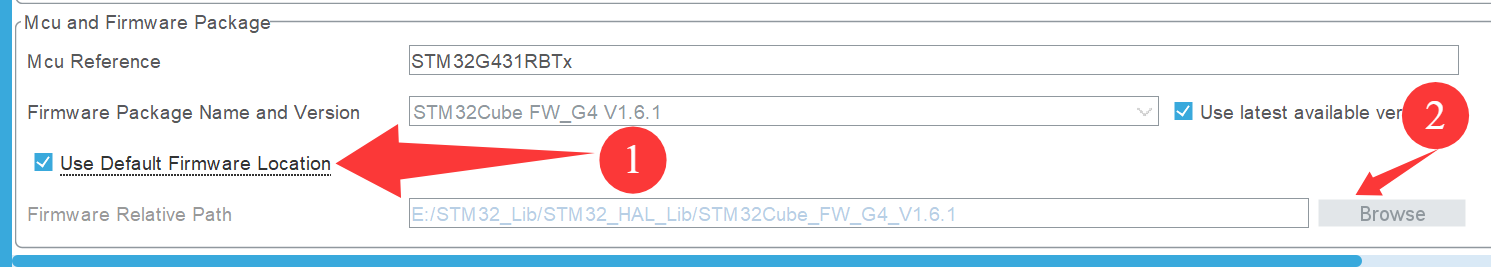

  • 在导入完成之后会出现对应版本的绿标提示，就表明你导入完成，回到CubeMX，按照这个提示点击，再选择库文件对应的版本即可，这样就完成了导入离线库文件
    在这里插入图片描述

    在这里插入图片描述

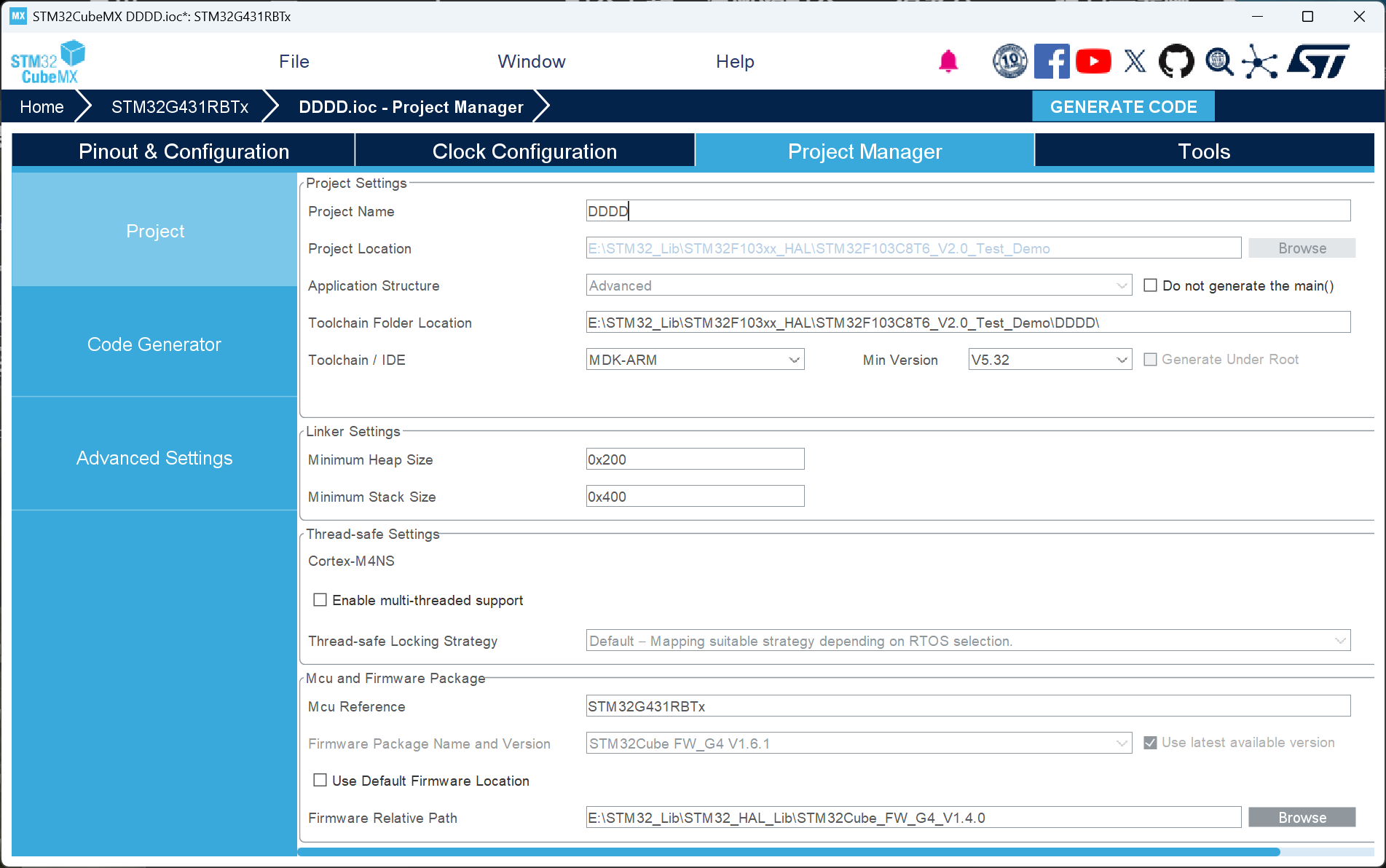

  • 最终的配置如图所示

    在这里插入图片描述

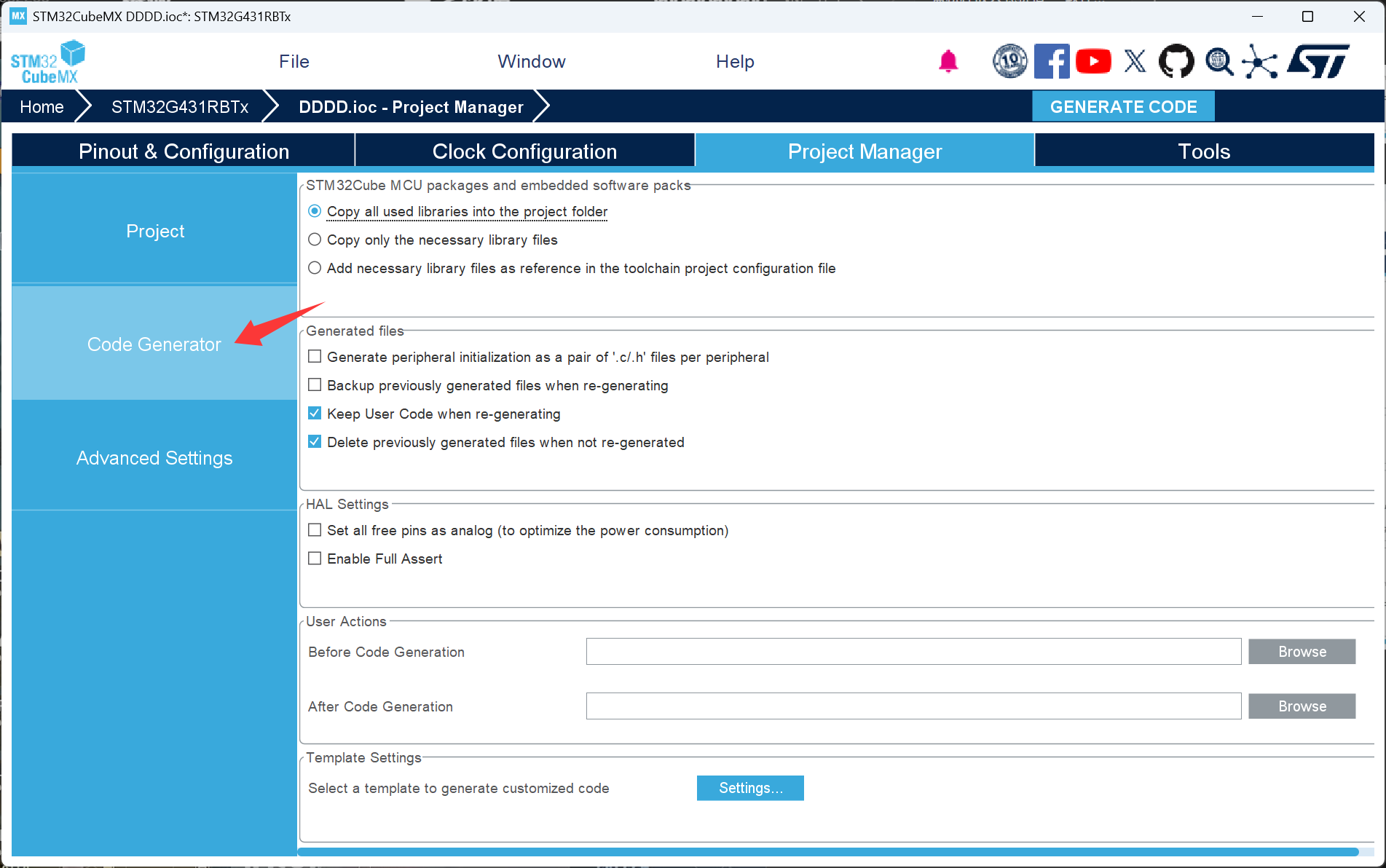

Code Generator

这里是对生成代码文件结构的配置
在这里插入图片描述

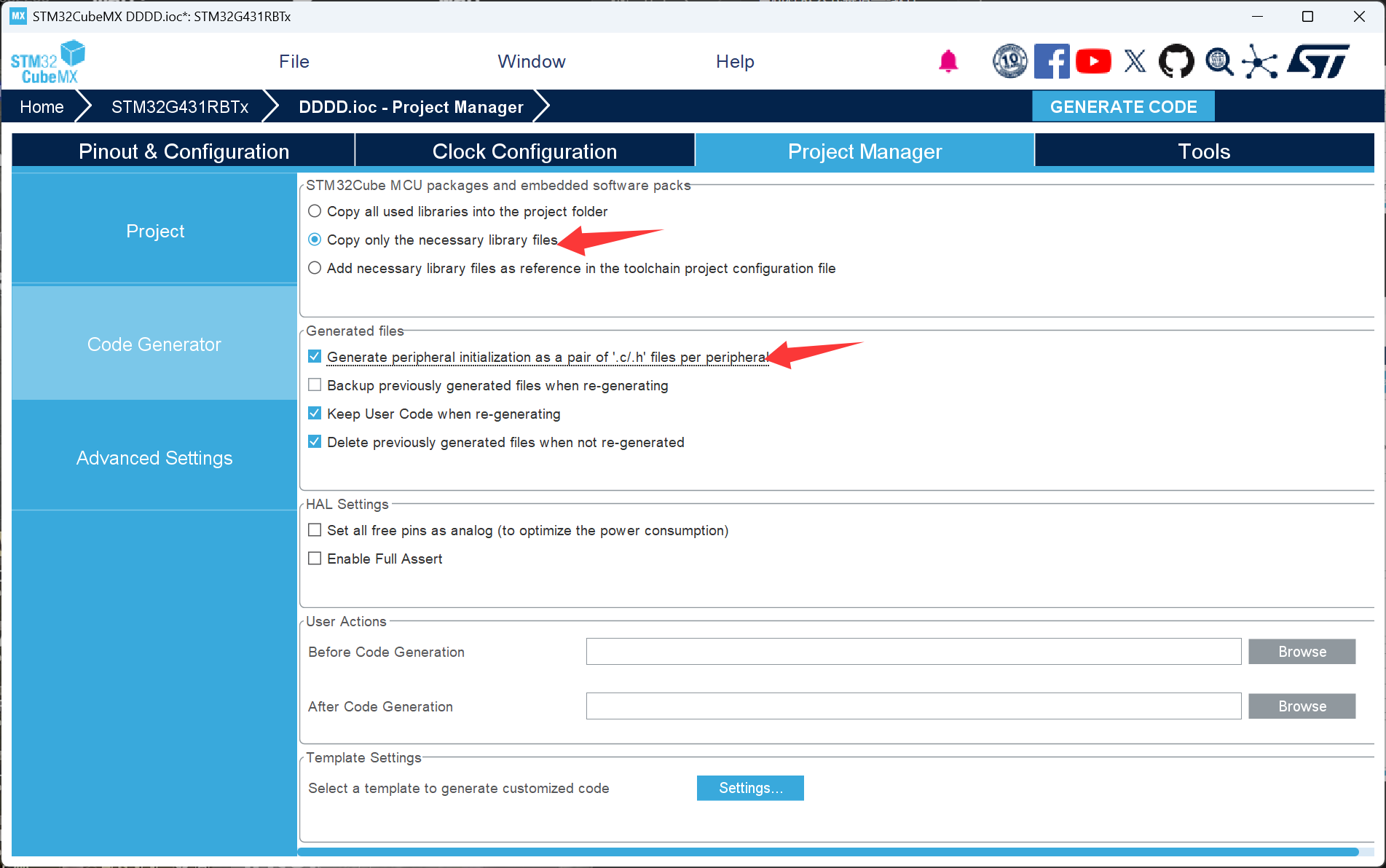

  • 按照提示点击即可，这样代码文件的结构会更加简洁和层次分明

    在这里插入图片描述

  • 到这里工程的文件信息的配置就完成了

步骤三：配置芯片的时钟

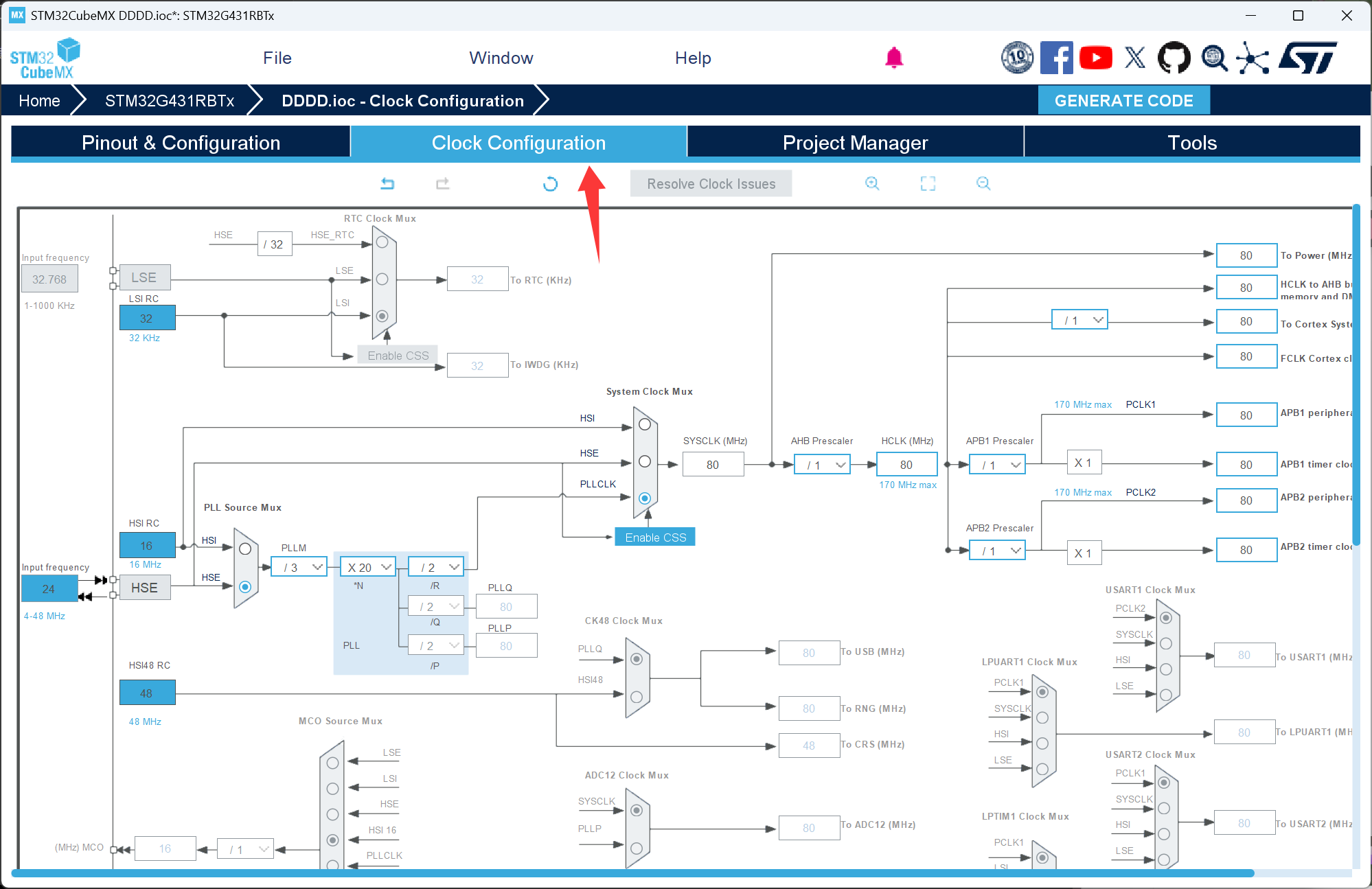

来到这个界面可以看到芯片的时钟树，可以详细的看到时钟在芯片内部的具体配置信息，比赛的时候我们需要芯片的主频设置成80MHz
在这里插入图片描述

  • 首先回到最开始的配置界面，按照图示的步骤开始外部时钟

    在这里插入图片描述

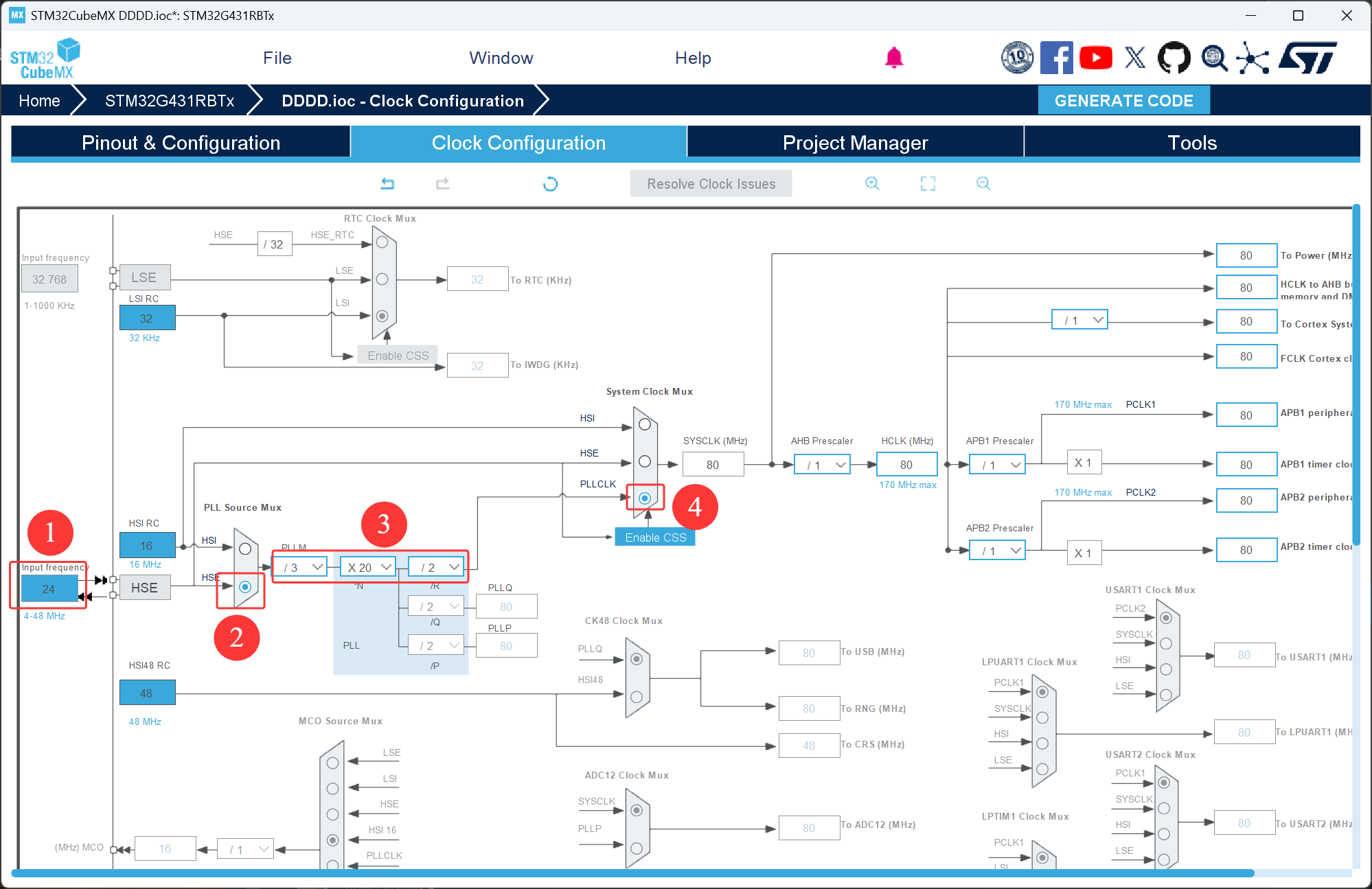

  • 再回到时钟配置的界面，按照图示的方式设置时钟即可，最后的主频是80MHz就表明设置成功

    在这里插入图片描述

步骤四：设置芯片下载/调试接口

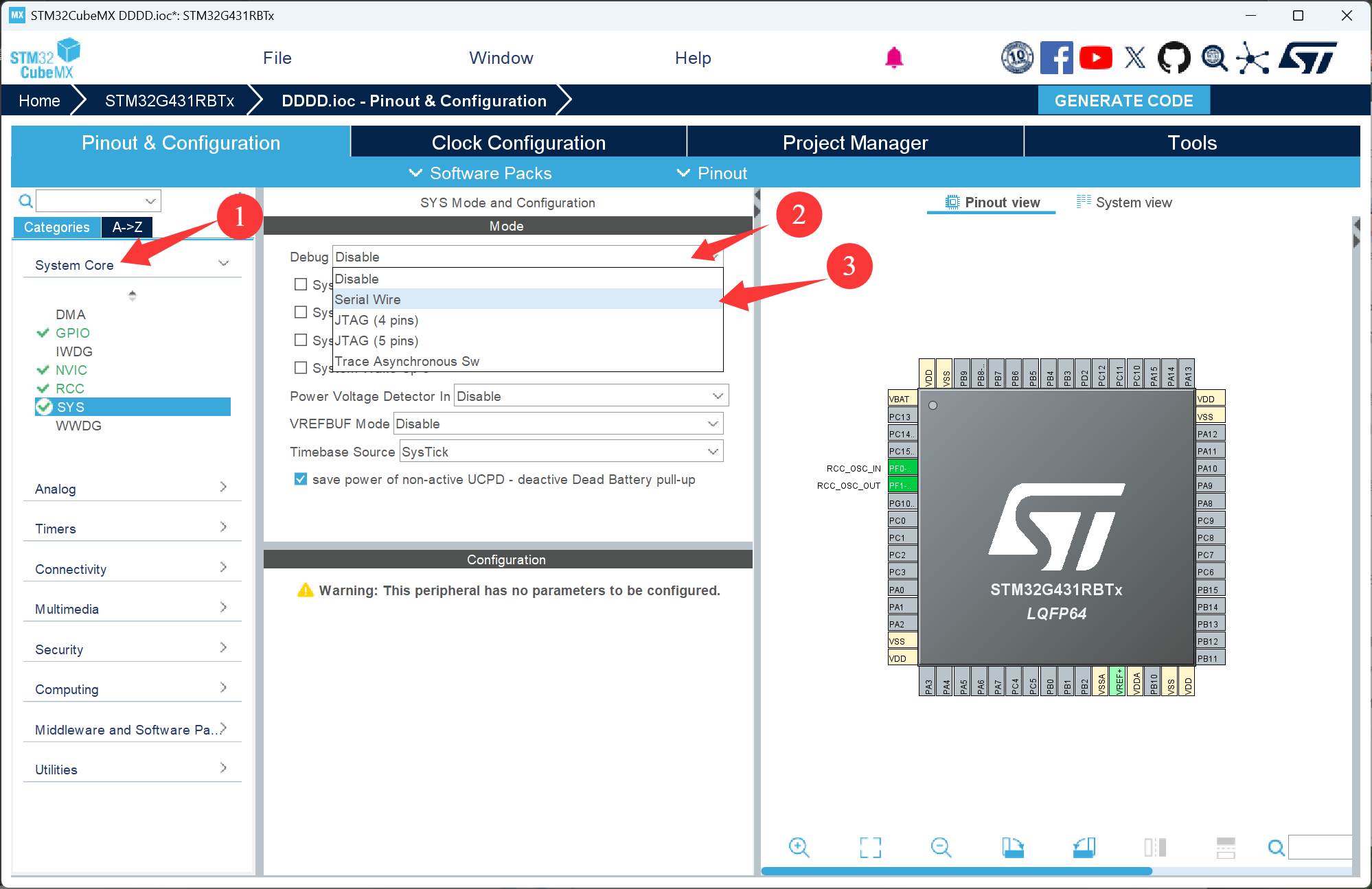

在最开始的配置界面按照这个步骤，即可设置好芯片的下载引脚（因为我们使用的是DAP-Link，如果使用的是JTAG-Link就要选择其他选项）
在这里插入图片描述

步骤五：生成工程

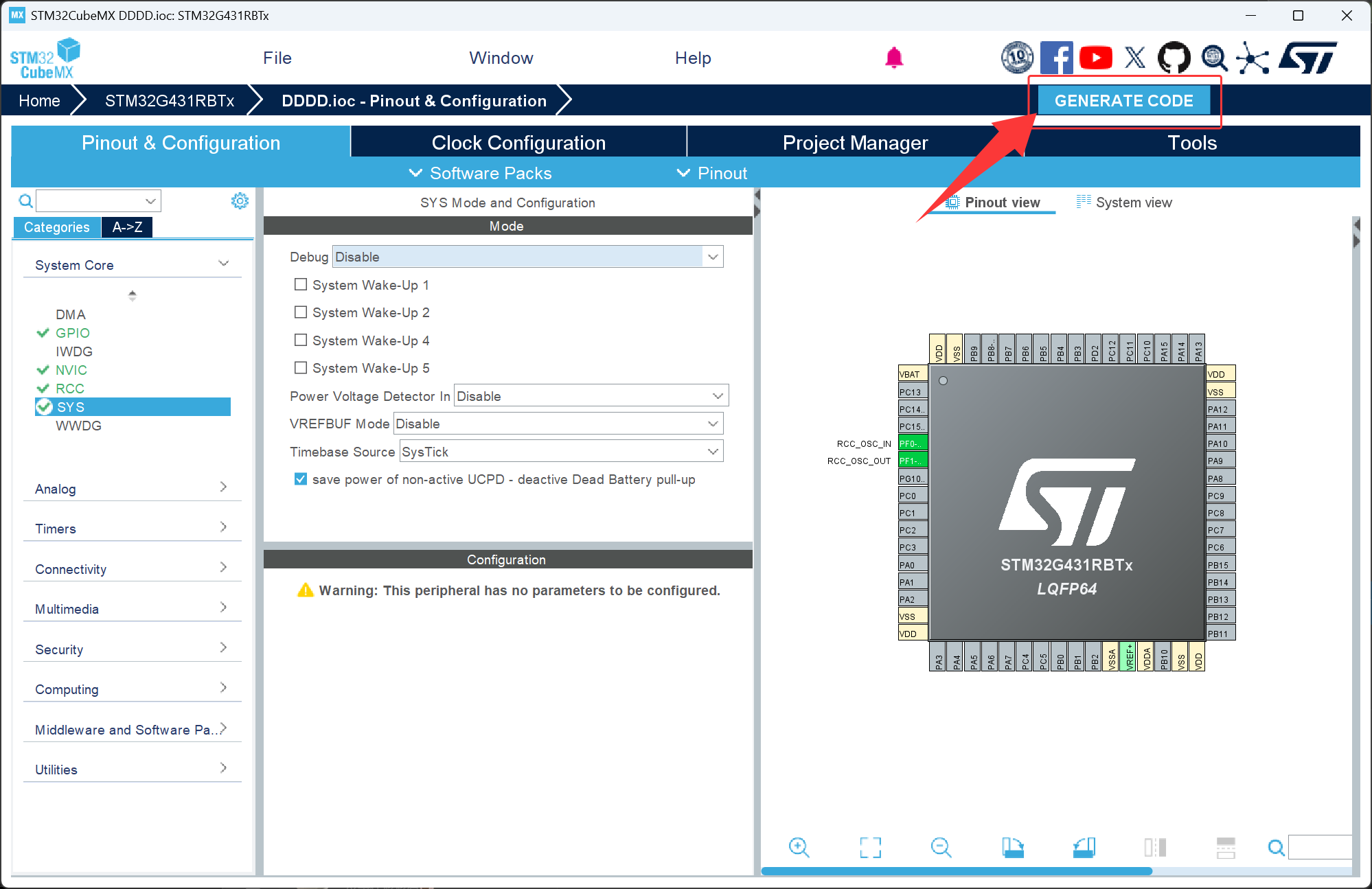

点击这个即可生成工程代码。如果后续对工程的配置有任何修改，就需要重新点击这个来更新新的工程代码
在这里插入图片描述

  • 在点击生成工程代码之后会弹出这样的窗口

  • Open Folder：打开文件目录

  • Open Project：打开Keil5

    在这里插入图片描述

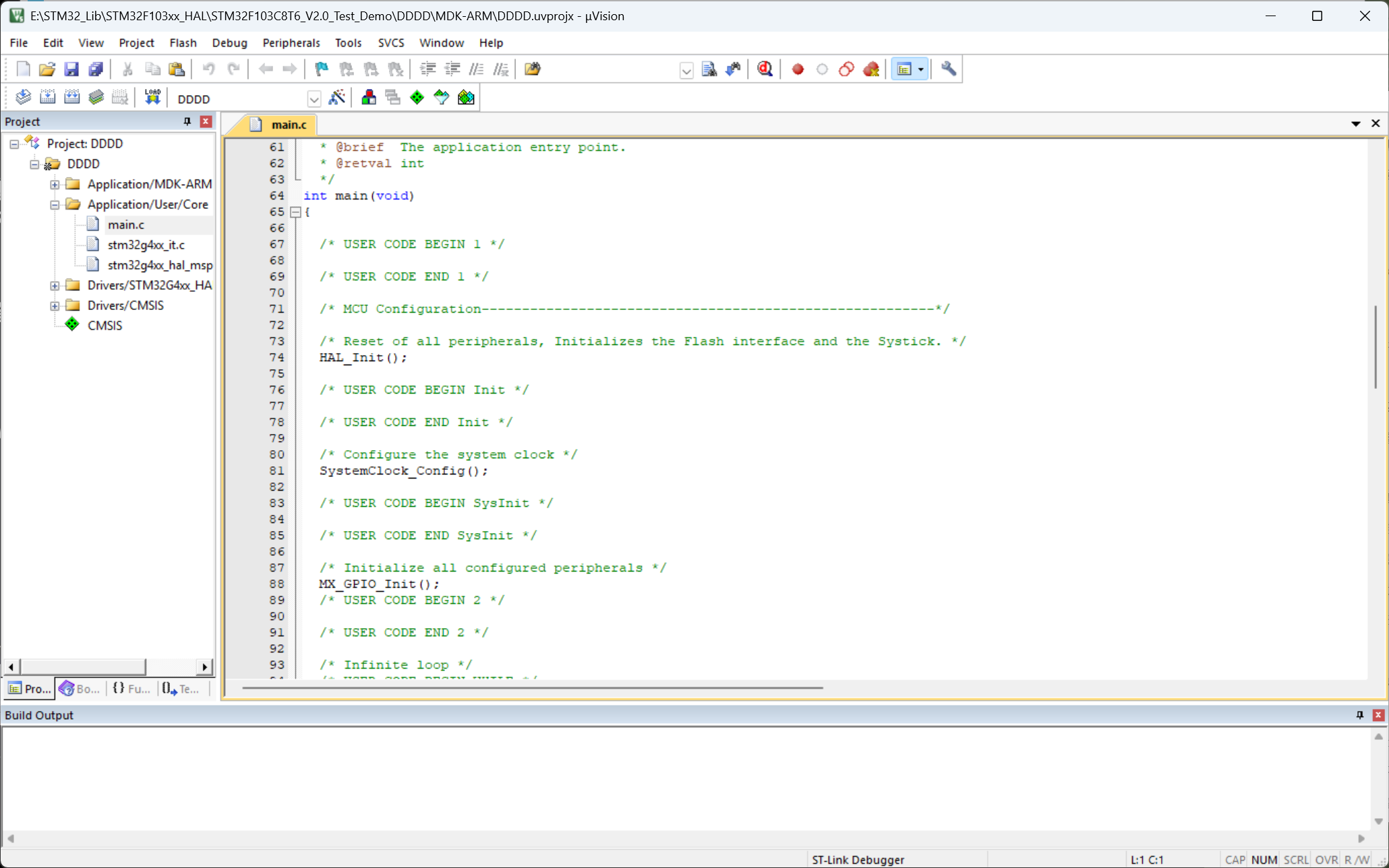

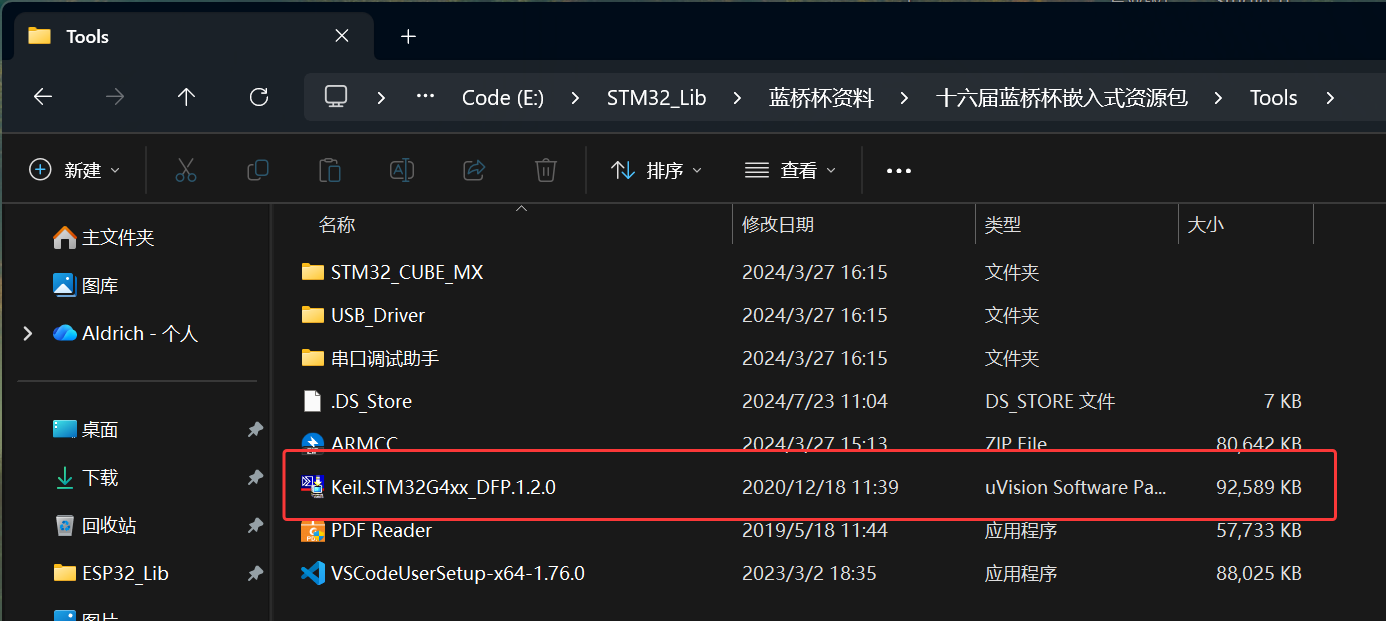

  • 进入到Keil5中我们就可以看到由CubeMX自动生成的代码文件（注意：如果一进去Keil5就弹出一个弹窗，让你下载东西，说明你的Keil5中没有这个芯片的支持包，就需要去“资料包”中导入芯片的支持包），顺便可以编译一下工程，看看配置有无错误

    在这里插入图片描述

    在这里插入图片描述
