STM32 Boot模式设置方法

1、模式设置

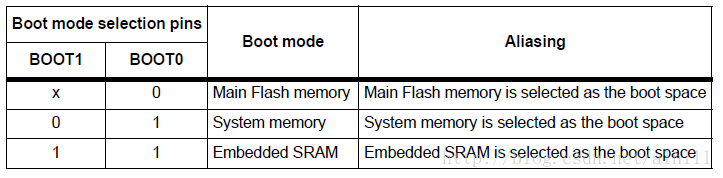

Boot模式设实际指的就是选择启动的起始地址区域，在STM32F20x和STM32F21x中存在以下三种模式可供选择，分别为片内Flash、系统内存、片内SRAM：
这里写图片描述

2、BOOT Pin值确认

  • BOOT引脚值在系统复位的4个系统时钟周期后被锁存，同时BOOT1引脚实际与GPIO引脚共享一外部接口，在4个系统时钟周期后则会被释放可作为GPIO使用。

  • BOOT引脚值会在待机模式后被重新检测，在待机模式中BOOT引脚状态要保持正确

3、ST Embedded Bootloader
在System Memory中预置了bootloader用于对片内Flash进行IAP， 其使用如下接口：

 -USART1
 -USART3
 -
