【通信原理(含matlab程序)】实验三 数字基带信号及其频谱特性

💥💥💞💞欢迎来到本博客❤️❤️💥💥
本人持续分享更多关于电子通信专业内容以及嵌入式和单片机的知识,如果大家喜欢,别忘点个赞加个关注哦,让我们一起共同进步~

一、实验目的

  1. 理解数字基带信号的基本波形的特点;
    2.理解常用数字基带信号频谱的主要特点;
    3.掌握matlab程序的设计方法。

二、实验内容

用matlab画出下列数字基带信号的波形和功率谱:
(1)0,1等概的单极性非归零NRZ信号;
(2)0,1等概的单极性归零RZ信号。

三、实验原理

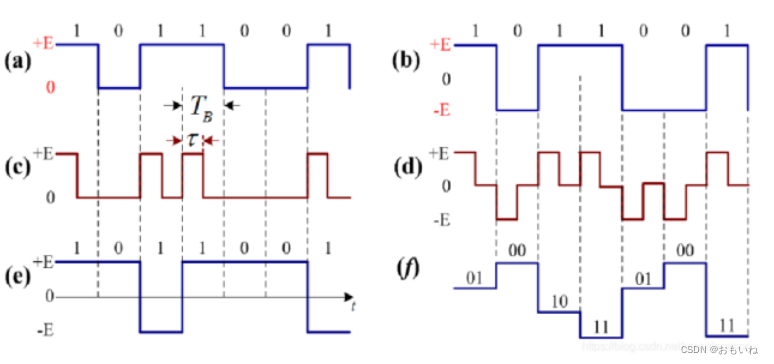

1、数字基带信号基本波形的特点
(a)单极性波形:基带信号的0电位及正电位分别与二进制符号的0与1对应;
特点:电脉冲之间无间隔,极性单一。有直流分量,要求传输线路具有直流传输能力。
(b)双极性波形:二进制符号0、1分别与正、负电位相对应;
特点:正负电平幅度相同,极性相反且等概率出现时候。无直流分量,有利于在信道中传输。抗干扰能力强。
(c)单极性归零波形:有电脉冲比码元宽度窄,每个脉冲都回到零电位;
特点:可以直接提取定时信息。
(d)双极性归零波形:相邻脉冲之间必定留有零电位的间隙。
特点:兼有双极性和归零波形的特点。
在这里插入图片描述

(e)差分波形:用相邻码元的电平的跳变和不变来表示消息代码,以电平跳变表示“1”,以电平不变表示“0”。
特点:以电平跳变表示码元信息
(f) 多电平波形:一个脉冲对应多个二进制码。
特点:一个脉冲可以携带多个比特信息。传码率一定时,多电平波形的传信率高。
功率谱存在以下性质:
1.连续谱一定存在
2.离散谱的存在取决与g1(t)和g2(t)的波形和概率
3.双极性等概序列无离散谱。

四、实验程序

Ts = 1; % 码元周期
N_sample =100; % 单个码元抽样点数
dt = Ts / N_sample; % 抽样时间间隔
N = 100; % 码元数
t = 0 : dt : (N * N_sample - 1) * dt; % 序列传输时间
gt1 = ones(1, N_sample); % NRZ
gt2 = ones(1, N_sample./2); % NRZ
%% 生成随机序列
RAN = round(rand(1
