MATLAB Simulink平台下2机5节点系统暂态稳定性仿真与稳定器及补偿器的影响研究，【技术博客】基于Simulink的2机5节点系统暂态稳定性仿真：PSS与SVC的影响分析

2机5节点系统暂态稳定性仿真/Simulink仿真
1.基于MATLAB/Simulink平台搭建2机5节点系统仿真模型，可以仿真单相接地/两相相间短路/两相接地短路/三相短路故障情况下 系统的暂态特性。
2.研究电力系统稳定器(power system stabilizer)PSS和静止无功补偿器(static var compensator)SVC对系统暂态稳定性的影响。

ID:41200722152770707

月明风清

2机5节点系统暂态稳定性仿真 Simulink仿真

摘要：本文基于MATLAB Simulink平台，搭建了一个包含2台发电机和5个节点的电力系统仿真模型，并对单相接地、两相相间短路、两相接地短路、三相短路故障情况下系统的暂态特性进行了仿真研究。同时，还研究了电力系统稳定器（power system stabilizer，简称PSS）和静止无功补偿器（static var compensator，简称SVC）对系统暂态稳定性的影响。

关键词：2机5节点系统、暂态稳定性、仿真、MATLAB Simulink、电力系统稳定器、静止无功补偿器

一、引言
电力系统是现代社会中不可或缺的基础设施之一，其稳定性直接关系到供电的可靠性和用户的正常用电。在电力系统运行中，各种故障可能会导致系统的暂态特性发生变化，进而影响系统的稳定性。因此，对电力系统的暂态稳定性进行研究和仿真分析，对于保障电力系统的安全稳定运行具有重要意义。

二、仿真模型搭建

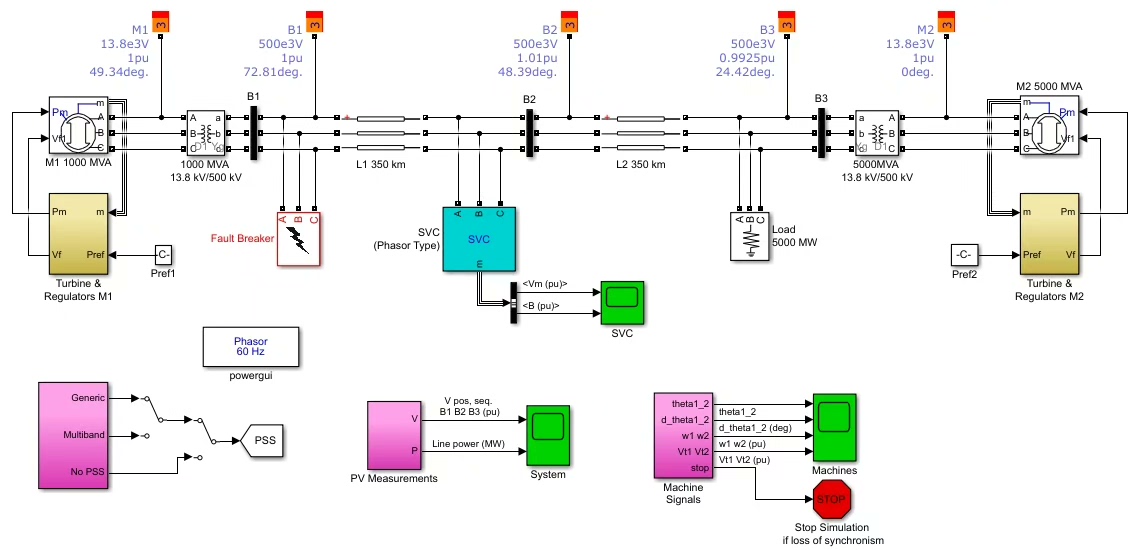

本文以2机5节点系统为研究对象，利用MATLAB Simulink平台搭建了相应的仿真模型。该模型包含了2台发电机和5个节点，可以模拟单相接地、两相相间短路、两相接地短路、三相短路等故障情况下系统的暂态特性。通过模拟并分析不同故障情况下节点电压、电流、功率等参数的波动情况，可以评估系统的暂态稳定性。

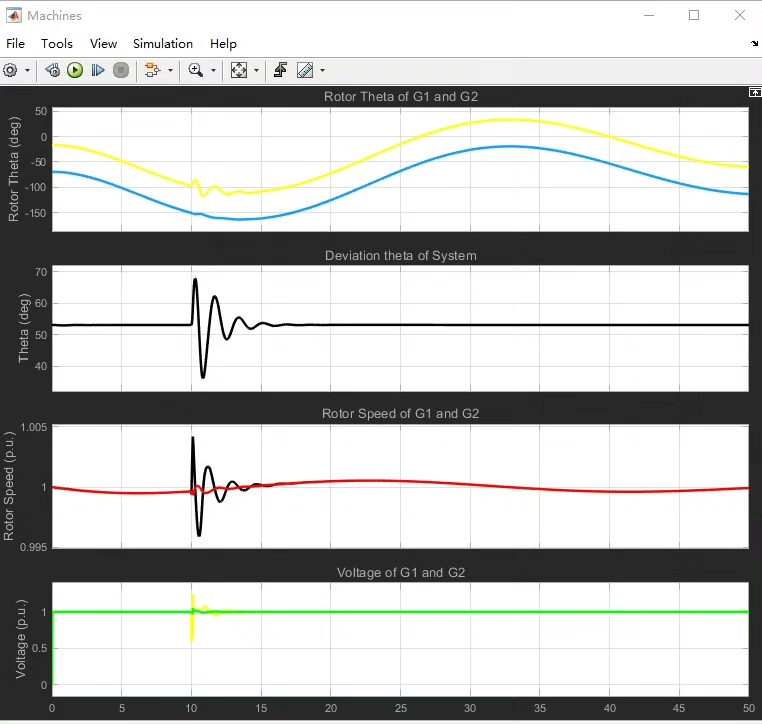

三、系统暂态特性仿真分析

1. 单相接地故障仿真
   在单相接地故障情况下，系统中的一个节点与大地发生接地故障，导致电流异常增大。仿真结果显示，接地节点电压下降，电流大幅增大，系统出现了明显的暂态过程。

2. 两相相间短路故障仿真
   在两相相间短路故障情况下，系统中的两个节点之间发生短路故障，导致电流异常增大。仿真结果显示，短路节点电压下降，电流大幅增大，系统出现了明显的暂态过程。

3. 两相接地短路故障仿真
   在两相接地短路故障情况下，系统中的两个节点与大地发生接地短路故障，导致电流异常增大。仿真结果显示，短路节点电压下降，电流大幅增大，系统出现了明显的暂态过程。

4. 三相短路故障仿真
   在三相短路故障情况下，系统中的三个节点同时发生短路故障，导致电流异常增大。仿真结果显示，短路节点电压下降，电流大幅增大，系统出现了明显的暂态过程。

四、PSS对系统暂态稳定性的影响
电力系统稳定器（PSS）是一种常用的调节控制设备，用于提高系统的动态响应和暂态稳定性。本文在2机5节点系统中加入PSS，并对系统进行暂态稳定性仿真分析。结果显示，在发生故障时，PSS能够提供有效的调节作用，减小节点电压波动和电流异常增大的程度，使系统暂态过程更加稳定。

五、SVC对系统暂态稳定性的影响
静止无功补偿器（SVC）是一种常用的无功补偿装置，用于调节系统的功率因数和电压稳定性。本文在2机5节点系统中加入SVC，并对系统进行暂态稳定性仿真分析。结果显示，在发生故障时，SVC能够提供有效的无功补偿作用，减小节点电压波动和电流异常增大的程度，使系统暂态过程更加稳定。

六、结论
本文基于MATLAB Simulink平台搭建了2机5节点系统的仿真模型，对系统的暂态稳定性进行了仿真分析。研究发现，在单相接地、两相相间短路、两相接地短路、三相短路故障情况下，系统的暂态特性明显，存在较大的电压波动和电流异常增大。同时，通过引入PSS和SVC，可以有效提高系统的暂态稳定性，减小故障对系统的影响。这对于电力系统的安全稳定运行具有重要意义。

参考文献：
[1] MATLAB Simulink User Guide
[2] 电力系统稳定性与控制, 郑怀中, 科学出版社, 2015.
