USB Type-C 設計

有24個引腳，兩邊各12個。

針	名	描述	針	名	描述
A1	GND	接地	B12	GND	接地
A2	SSTXp1	SuperSpeed差分訊號#1，TX，正	B11	SSRXp1	SuperSpeed差分訊號#1，RX，正
A3	SSTXn1	SuperSpeed差分訊號#1，TX，負	B10	SSRXn1	SuperSpeed差分訊號#1，RX，負
A4	VBUS	總線電源	B9	VBUS	總線電源
A5	CC1	承載連接過程中的傳輸方向確認和正反插確認，及 USB PD BCM 碼訊號傳輸功能，以實現負載功率組態	B8	SBU2	輔助訊號，不同場景不同用途（例如在 DisplayPort 的 DP Alt Mode 模式下進行訊號傳輸時，作為音訊傳輸通道; 又例如在 USB-C 類比音訊耳機附件模式，則作為麥克風訊號通道）
A6	Dp1	USB 2.0差分訊號，position 1，正	B7	Dn2	USB 2.0差分訊號，position 2，負
A7	Dn1	USB 2.0差分訊號，position 1，負	B6	Dp2	USB 2.0差分訊號，position 2，正
A8	SBU1	輔助訊號，不同場景不同用途（例如在 DisplayPort 的 DP Alt Mode 模式下進行訊號傳輸時，作為音訊傳輸通道; 又例如在 USB-C 類比音訊耳機附件模式，則作為麥克風訊號通道）	B5	CC2	承載連接過程中的傳輸方向確認和正反插確認，及 USB PD BCM 碼訊號傳輸功能，以實現負載功率組態
A9	VBUS	總線電源	B4	VBUS	總線電源
A10	SSRXn2	SuperSpeed差分訊號#2，RX，負	B3	SSTXn2	SuperSpeed差分訊號#2，TX，負
A11	SSRXp2	SuperSpeed差分訊號#2，RX，正	B2	SSTXp2	SuperSpeed差分訊號#2，TX，正
A12	GND	接地	B1	GND	接地
USB 2.0差分訊號只會連接其中一邊。因USB Type-c Plug 無B6、B7。

參考: https://zh.wikipedia.org/wiki/USB_Type-C

何謂USB Power Delivery？

USB Power Delievry（USB供電/以下簡稱USB PD）是利用USB（Universal Serial Bus）電纜，最大可100W供電受電的USB供電擴充標準。

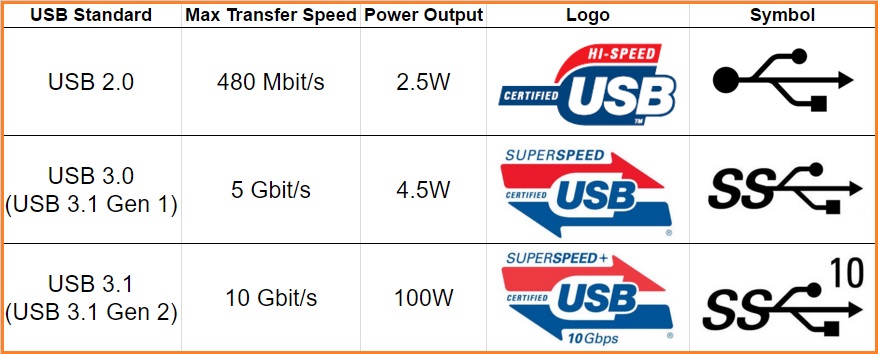

以往的USB最大供電功率分別為USB 2.0最大2.5W，USB 3.0最大4.5W，電池用途的充電標準USB BC（Battery Charging）1.2最大7.5W。
USB PD可最大100W供電受電，因此平板電腦、筆記型電腦等以往無法支援的設備也能進行供受電，可支援的設備大幅擴大。
並且，可向移動設備快速充電（充電時間縮短）。

USB Type-C

USB PD有規定的供電用連接器電纜。
USB Type-C連接器就是其對應的連接器電纜，由制定及管理USB規格等標準化的USB Implementers Forum,Inc.（USB-IF）團體負責推進。
以往的USB連接器需要區分主機側的Type-A和設備側的Type-B，但Type-C不需要區分主機側和設備側。
另外，Type-B連接器除了通常的B以外，還有Mini-B、Micro-B等多種形狀，需要準備與設備對應的連接器電纜，但Type-C統一成了1個形狀，1根電纜就可以支援有Type-C端子的所有設備。
而且，沒有正反之分，因此也無需區分插入方向。
還能處理視訊訊號，因此只需利用USB端子，就可以進行資料傳輸、供電受電、視訊訊號傳輸。
USB PD通信是在CC專用線上進行，與以往的USB資料通信獨立開來。

參考: 何謂USB Power Delivery？- 電子小百科 - Electronics Trivia | 羅姆半導體集團 - ROHM Semiconductor這是關於USB Power Delivery的說明頁面。https://www.rohm.com.tw/electronics-basics/usb-pd/usbpd_what1

使用USB PD的優點

設備間供電受電

可以在設備間進行供電受電。
Source（供電）側/Sink（受電）側還可以兩者對換。

USB端子供電

USB Tｙpe-C端子支持5V、9V、15V、20V四種電壓、最大可100W大功率供電。

15W	27W	45W	60W～100W
5V/1.5A 5V/3A	9V/3A	15V/3A	20V/3A～5A

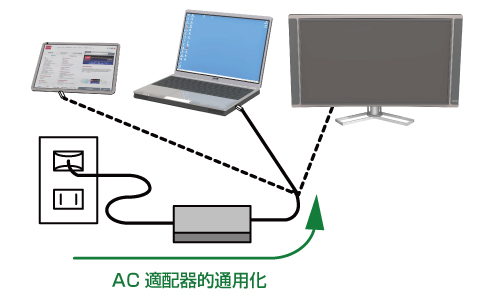

適配器的通用化

通用適配器可以與不同設備匹配，以往的與設備配套的電源或充電器也可以與之連接使用，大幅提高了便利性。

設備間供電受電

可以在設備間進行供電受電。
Source（供電）側/Sink（受電）側還可以兩者對換。

資料通訊與供電同步進行

使用USB Type-C連接器，可以在以往USB資料通訊的同時進行供電。
另外還支援AlternateMode，因此可以處理視訊訊號。
使用1個USB端子就可以進行資料傳輸、供電受電、視訊訊號傳輸，從而可以構築簡單、便利性高的環境。

AlternateMode :
是能處理視訊訊號的控制模式。不再需要筆記型電腦等電子設備所必備的視頻專用端子。

參考: 何謂USB Power Delivery？- 電子小百科 - Electronics Trivia | 羅姆半導體集團 - ROHM Semiconductor

等級

USB PD 快充也可運用在平板、筆電、電視等產品，同時可相容於高通最新的 QC 4、QC 4+ 快充技術。

快充技術	輸出	功率
QC 1.0	5V / 2A	10W
QC 2.0	5V、9V、12V / 1.67A、2A、3A	24W
QC 3.0	3.6-20V / 2.6A、4.6A	24W
QC 4	3.6-20V / 3A、4.7-5.6A	27W
QC 4+	3.6-20V / 3A、4.7-5.6A	27W

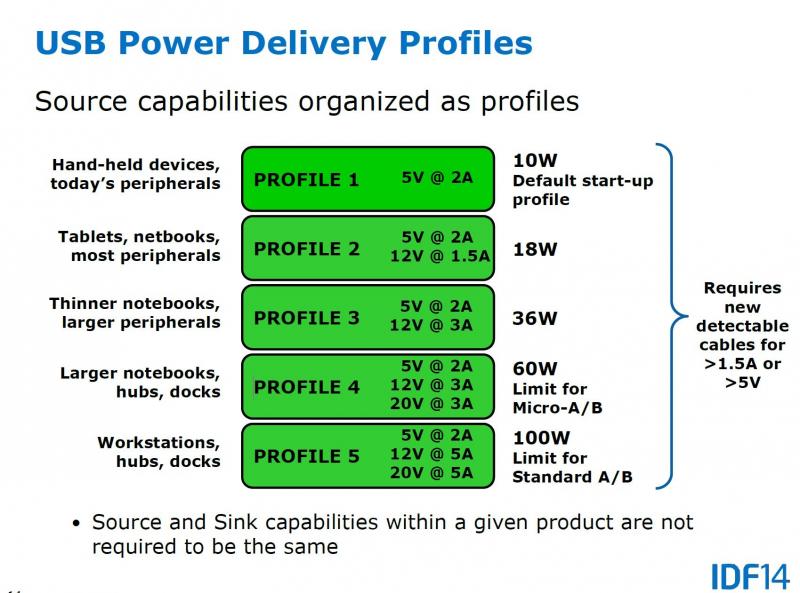

10W USB PD	5V / 2A	10W
18W USB PD	5V / 2A、12V / 1.5A	10-18W
36W USB PD	5V / 2A、12V / 3A	10-36W
60W USB PD	5V / 2A、12V / 3A、20V / 3A	10-60W
100W USB PD	5V / 2A、12v / 5A、20V / 5A	10-100W

TYP-C PD 淺談（一） - 大大通

多了CC1/CC2兩根PIN，CC PIN是PD的溝通介面，主要是負責兩邊Device的電源及資料協議格式的握手工作。在CC PIN上的走的是Bi-phase Mark Code（BMC）通訊介面，BMC是one –wire傳輸介面，在TYPE-C PD傳輸速度被規定在300K ±10%，

既然是one-wire interface為何需要兩根PIN?這是因為TYPE-C並沒有正反差之分，所以當裝置對接後，才會決定由哪一個腳位去做BMC資料傳輸。此時另一個腳位則會變成所謂的VCONN PIN，用來做為另一個電源的輸出，主要是用來供電給TYPE-C纜線上E-marker IC使用。

CC PIN的插入檢測同時也擔任起另一項重要的工作，就是去決定TX/RX switch的開關，這樣才能確保裝置對接時，不管哪個方向，高速資料的傳輸管道都能夠被正確的橋接到正確的方向。

USB数据端子：

1、 DM-：Data Minus，数据负信号;
2、DP +： USB Data Positive，数据正信号;
USB电源端子：
1、 VCC(Voltage to Current Converter)正极
2、 GND负极（Ground即地线）
