【计算机组成原理】15-有符号数与无符号数（原、补、反码）

一、原码表示法

◆ 规定符号位位于数值第一位
◆ 使用0表示正数、1表示负数
◆ 表达简单明了，是人类最容易理解的表示法

+237=011101101
-237=111101101

二、补码表示法

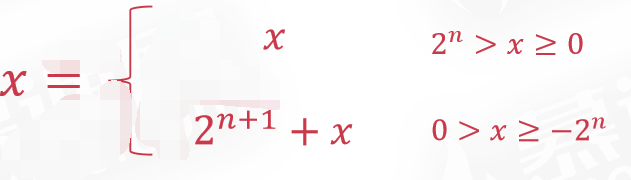

补码的定义

例子：x=-13，计算x的二进制原码和补码

原码：x=1,1101
补码：2𝑛+1 + 𝑥 = 24+1 − 13 = 100000 − 1101 = 10011
补码：x=1,0011

三、反码表示法

反码的定义

例子：x=-13，计算x的二进制原码和反码

原码：x=1,1101
反码：(2𝑛+1−1) + 𝑥 = (24+1−1) − 13 = 011111 − 1101 = 10010
反码：x=1,0010

四、小数的补码

例子1：x= 9 /16 ，计算x的二进制原码和反码和补码

• 原码：x=0,0.1001 反码：x= 0,0.1001 补码：x= 0,0.1001

例子2：x=- 11/ 32，计算x的二进制原码和反码和补码

• 原码：x=1,0.01011 反码：x=1,1.10100 补码：x=1,1.10101

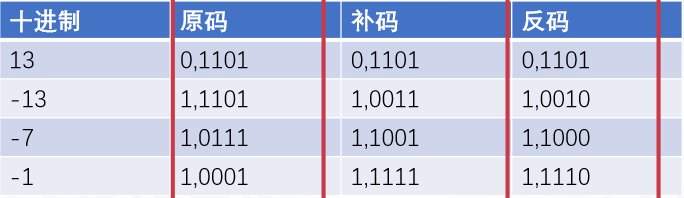

五、总结

原码的补码和反码等于本身
负数的反码等于原码除符号位外按位取反
负数的补码等于反码+1
