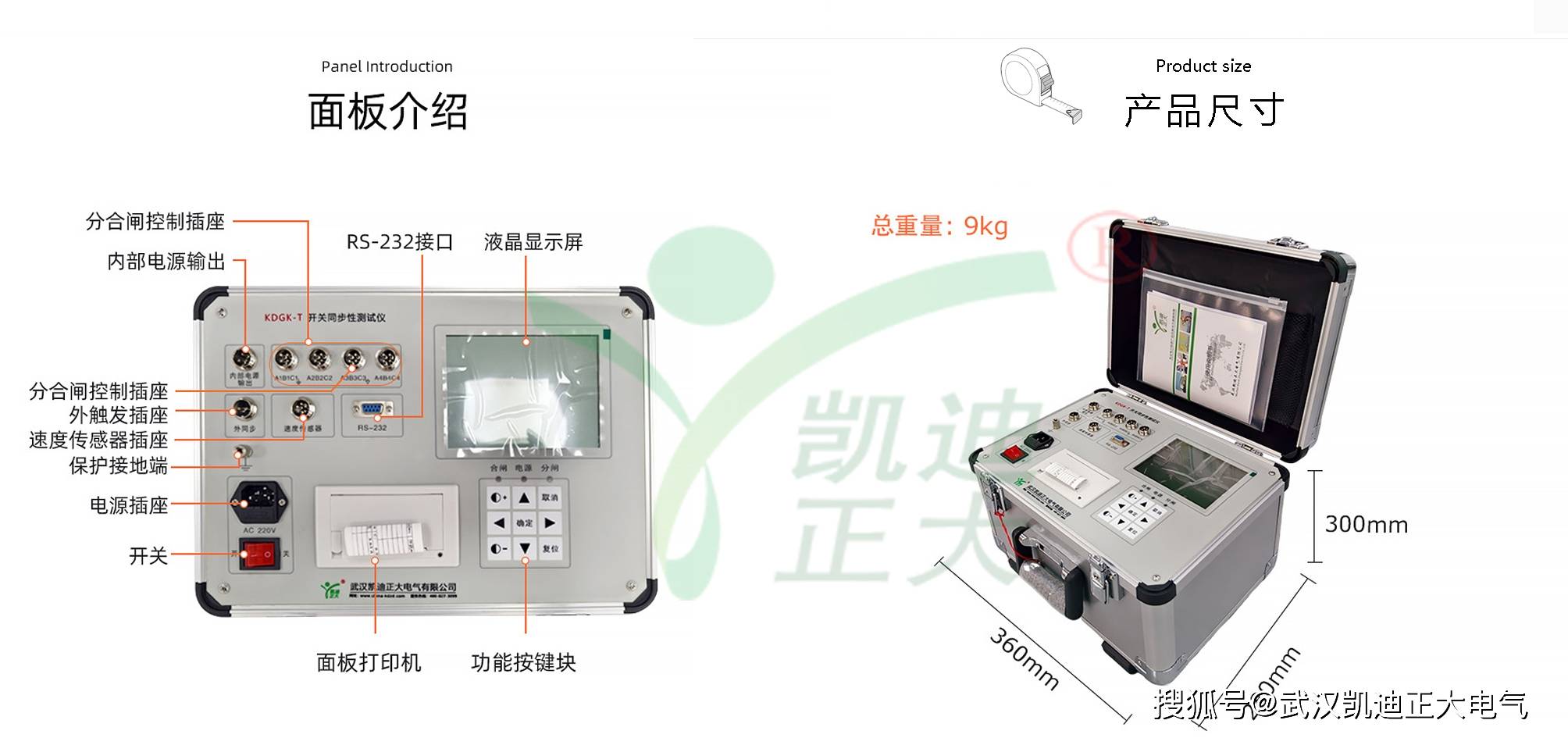

开关同步性测试仪：测试中常见问题及措施

一、开关不动作问题及处理

1）控制接线或回路故障

问题表现：使用仪器控制合、分闸时，开关无动作。

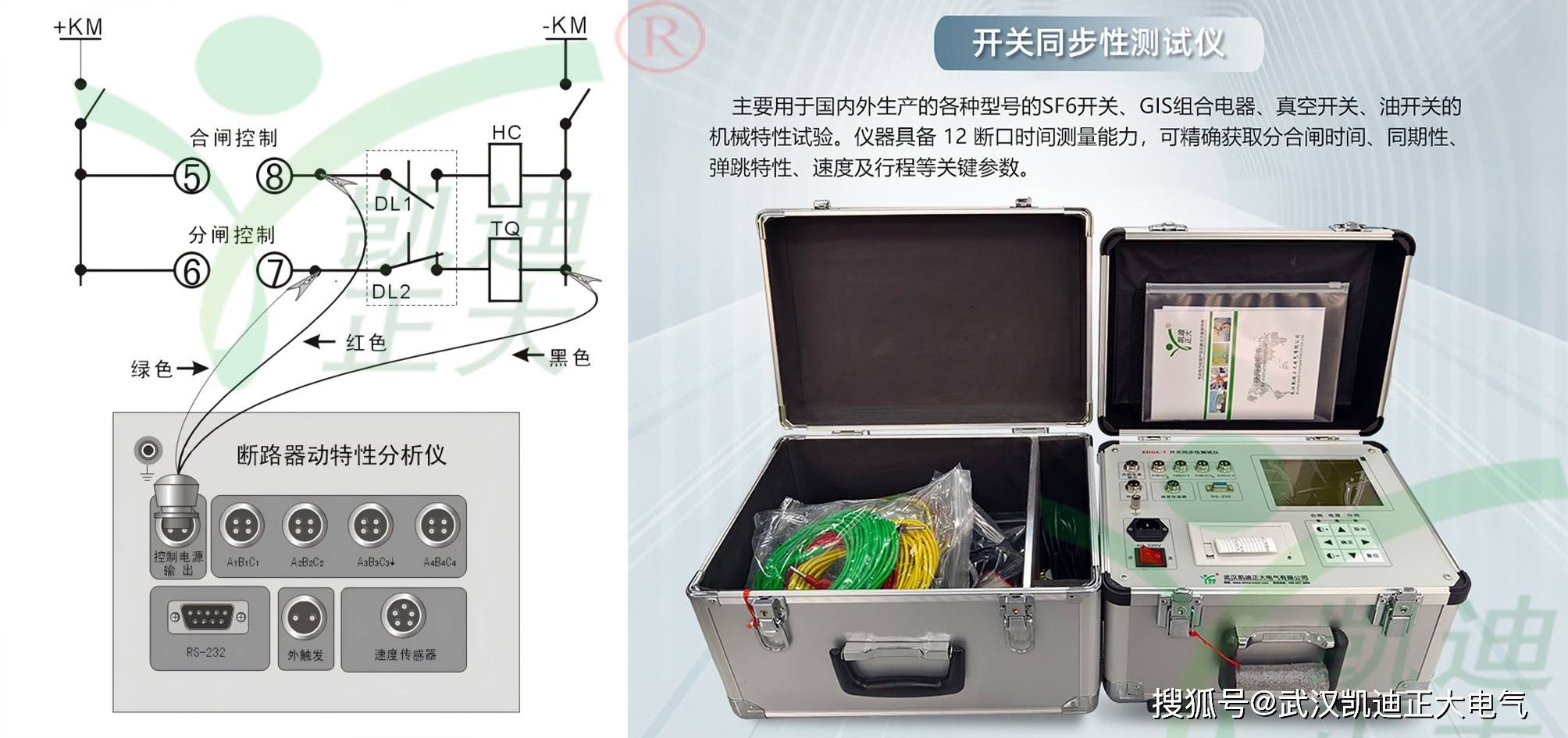

处理办法：参照下图控制接线图，核对现场控制柜接线，检查合、分闸线圈及辅助接点，确保回路畅通；咨询保护专业人员协助排查。

2）仪器提示 “输出短路或负载过大，请关机检查控制接线”。

• 关机后检查接线是否错误；
• 若为电磁机构开关（合闸线圈电流需求＞20A），改接合闸接触器线圈或采用 “外触发” 方式；
• 液压 / 弹簧机构开关若电流＞6A，默认“负载过大”，确认合闸输出没有短路，可取消仪器短路保护功能（注：仪器的短路保护功能取消后，“合、分闸控制电源”输出就不具备保护功能，如果此时控制电源输出确实是短路状态，则可能会造成仪器控制电源的损坏！请谨慎操作）

3）仪器操作电源无输出

• 校验电源输出，若控制线损坏或保险管烧毁则重新接线或更换新保险管；若内部电源损坏，改用 “外触发” 并联系返厂维修。

4)开关机构保护闭锁

• 解除闭锁（需现场技术人员或开关厂家人员根据现场控制柜的控制接线图协助），或改用外部电源 “外触发” 测试。

二、单合、单分测试时，开关动作了，但无数据显示问题及处理

1）地线未完全接好

• 重新紧固地线，确保接地良好。

2）线圈阻值过大，以致负载过小（一般线圈电流小于1A时，容易出现此种情况）

• 取消短路保护功能后重试。

3）控制回路损坏

• 临时借用正常通道（如用分闸测试合闸），测试后返厂维修。

三、开关合闸后立即分闸问题及处理

1）控制回路故障

• 排查开关控制回路是否故障。

2）合闸控制通道损坏

• 暂用分闸替代合闸测试，后续返厂维修。

四、打印机异常问题及处理

1）打印纸安装反

• 重新正确安装热敏打印纸。

2）加热头损坏

• 返厂维修热敏打印机加热头。

五、速度测试异常问题及处理

1）传感器设置错误

• 重新设置传感器类型（通用 / 旋转 / 直线），匹配实际安装类型。
