基于STM32智能垃圾桶设计（3）-ESP3201S固件烧录和补充内容

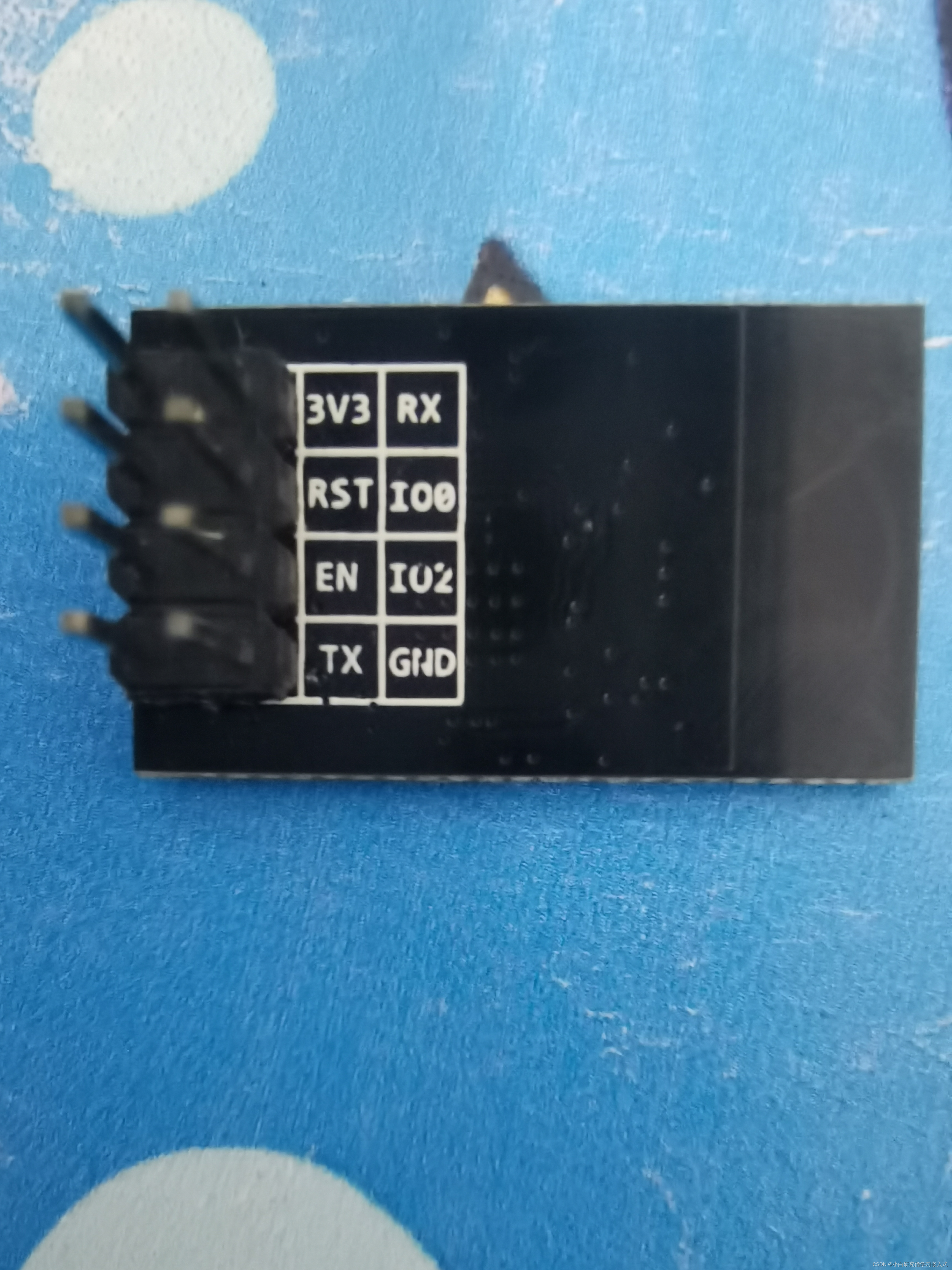

 上图是ESP01S模块，买到后可以使用串口模块测试厂家是否内置了AT固件，如果没有我们需要使用串口进行固件烧录,接线为3V3接3V3,部分模块例如CH340模块上的3.3V和VCC有点问题供电这个可能会识别不到设备，所以使用CH340烧录要使用5v供电。RX接CH340的TX,TX接CH340的RX.GND接GND即可。要注意的除了接上面4根线，烧录时候还需要将IO0接地拉低进入烧录模式。

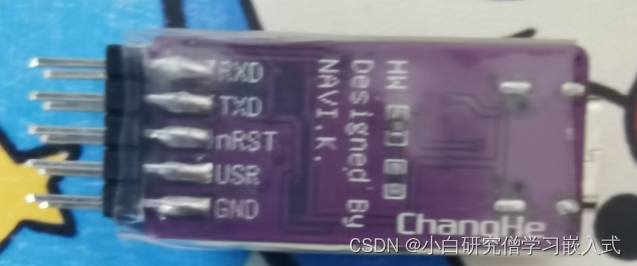

我使用的这个模块对ESP01S进行固件烧录，接线就是参照上面的。

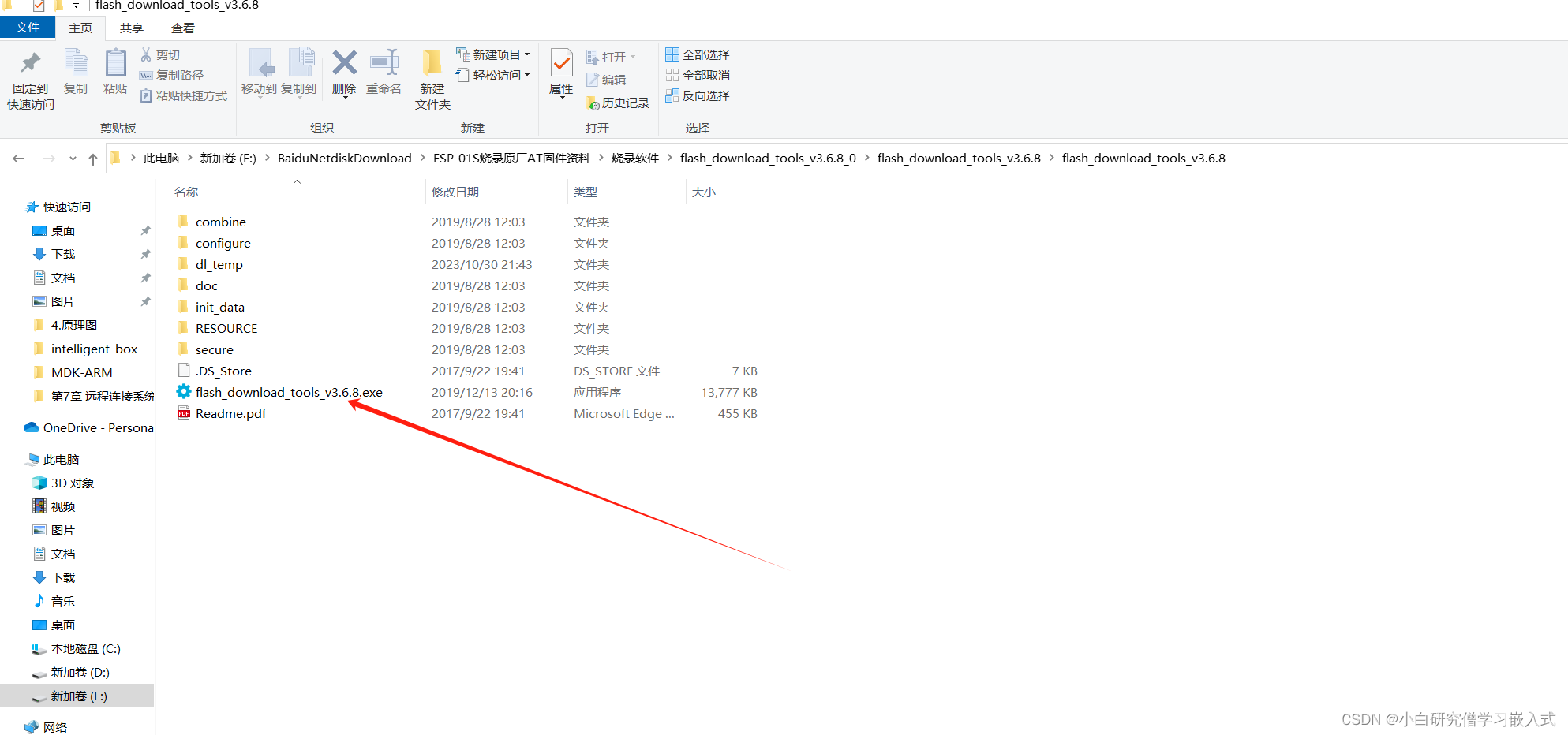

完成接线后在电脑识别到串口后就可以打开烧录软件，如下图。

打开后选择第一个

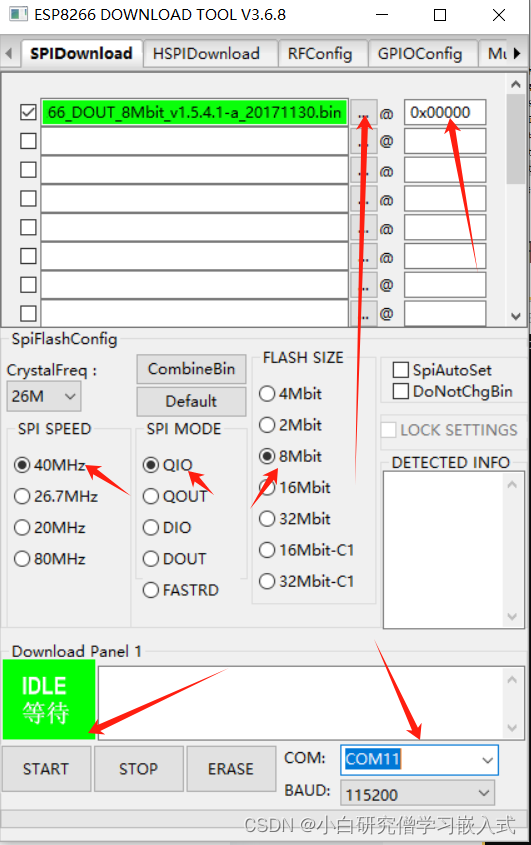

选择固件后，其他配置如何，右下角串口号要选择对，一切配置好后点击左下角START，等待进度条到百分百即可。

========================================================================

这里补充一个工程代码添加细节，初学者不知道如何将.c和.h文件加入到工程中。

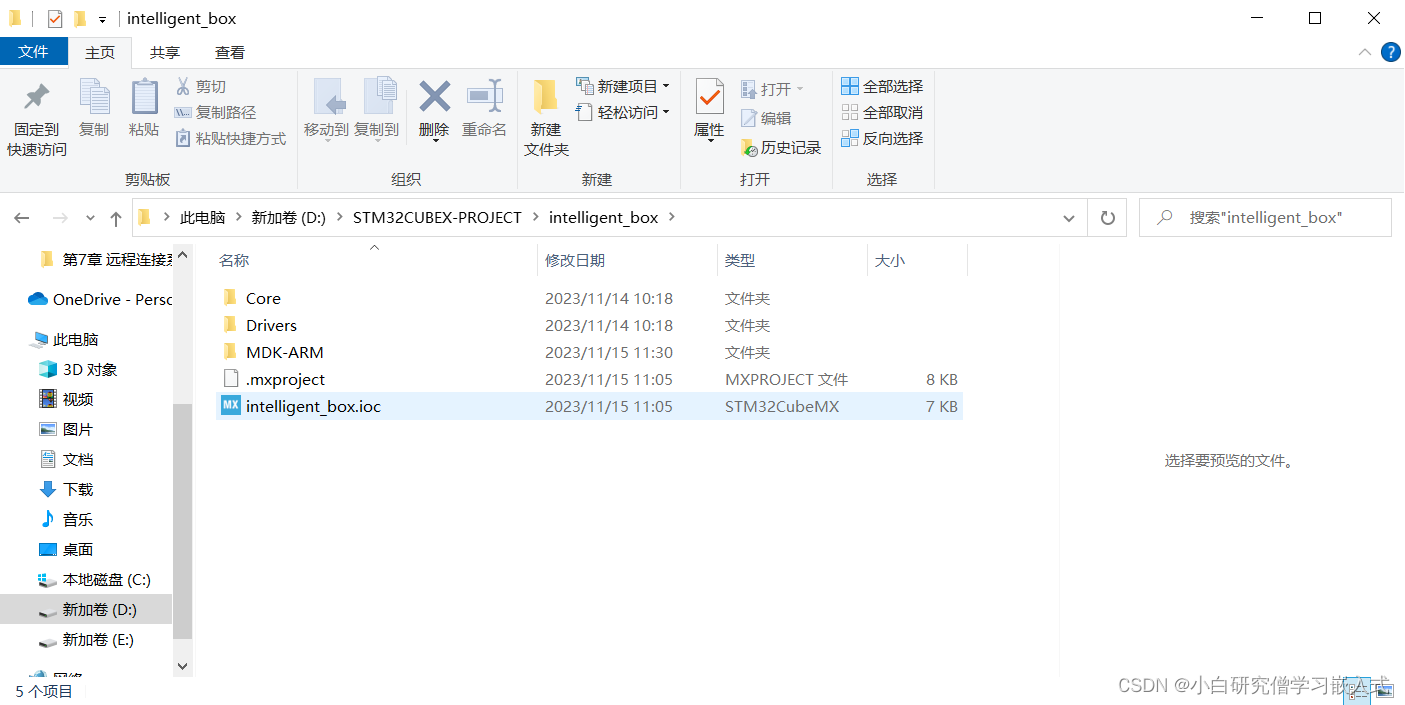

下图为我们生成的CUBEX生成的工程文件夹，我们打开Core。

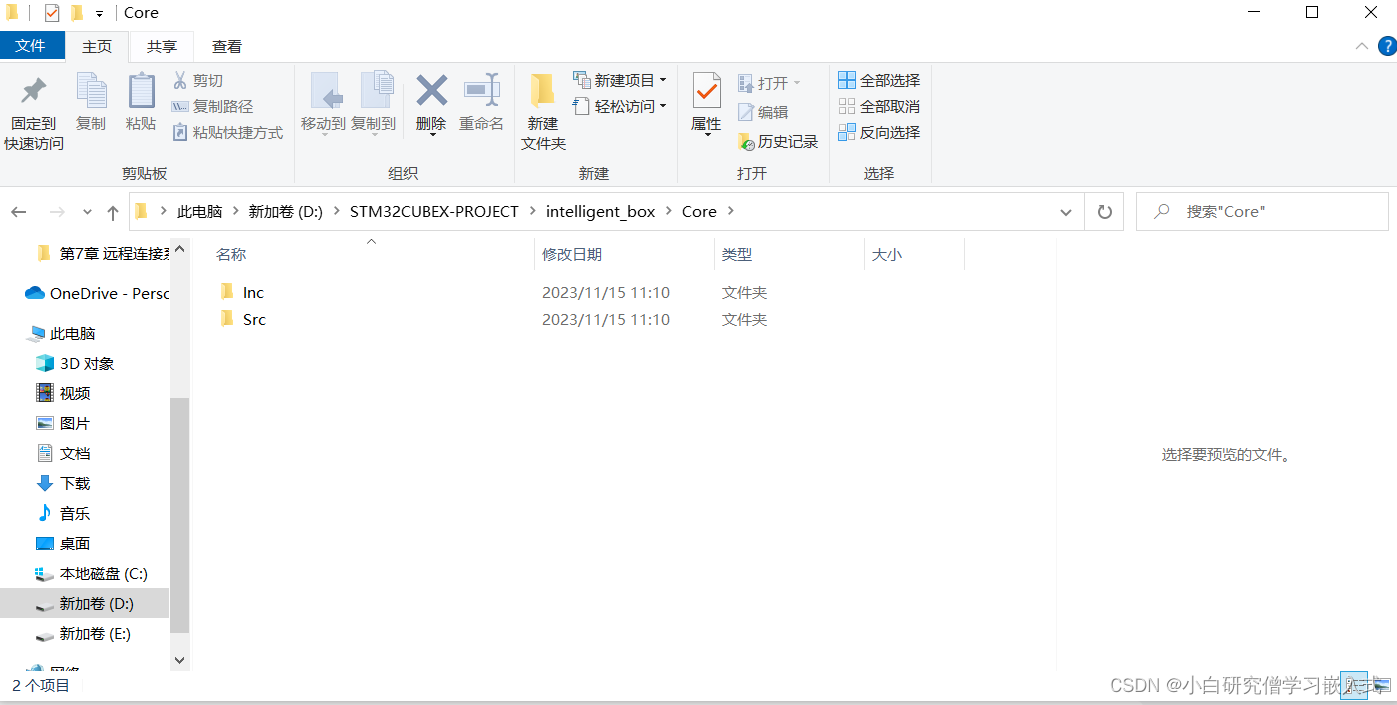

 如下图，我们只需要把.h文件放在Inc文件夹下，把.c文件放在Src文件夹下即可。如果需要单独建一个文件夹放置文件需要记得在keil中添加Include路径。

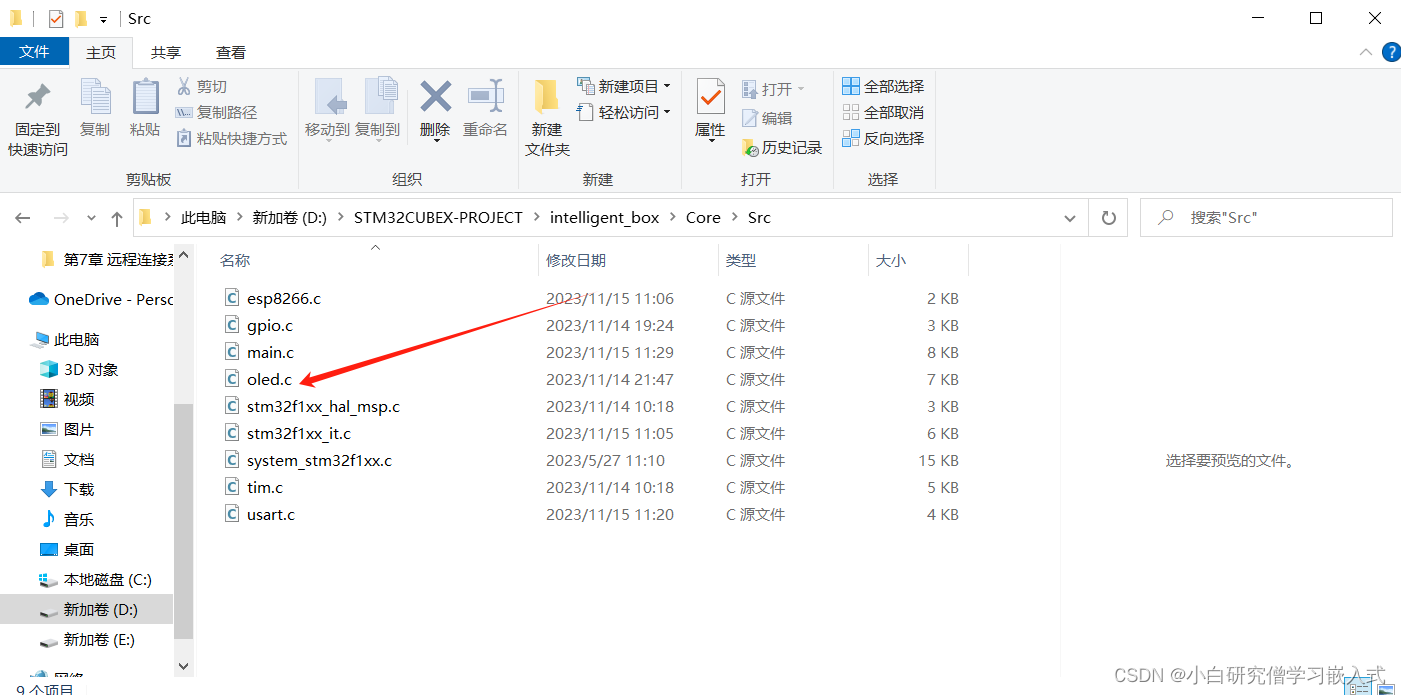

 打开Src一看，我们上一阶段创建的oled.c程序就放在这里。

上面内容是对前面内容的一些补充，有问题可以私信我更新。
