1.1. 环境
本例CactiEZ-10.1-x86_64.iso下载地址
https://pan.baidu.com/s/1vivDJqpgtoBXRLm2D-bBTQ 密码：u12l
测试环境
服务端：CactiEZ-10.1
客户端：192.168.2.10
1.2. Cacti介绍
1.2.1. Cacti
Cacti是一套基于PHP,MySQL,SNMP及RRDTool开发的网络流量监测图形分析工具。采用PHP进行前端代码驱动。通过SNMP获得被监控主机的数据信息。rrdtool关系着数据存储和图表的生成。Mysql配合PHP程序存储一些变量数据并对变量数据进行调用。它提供了非常强大的数据和用户管理功能，可以指定每一个用户能查看树状结构、host以及任何一张图，还可以与LDAP结合进行用户验证，同时也能自己增加模板，功能非常强大完善。
1.2.2. SNMP
snmp(Simple Network Management Protocal, 简单网络管理协议)简单网络管理协议（SNMP），由一组网络管理的标准组成，包含一个应用层协议（application layer protocol）、数据库模型（database schema）和一组资源对象。该协议能够支持网络管理系统，用以监测连接到网络上的设备是否有任何引起管理上关注的情况。
1.2.3. RRDtools

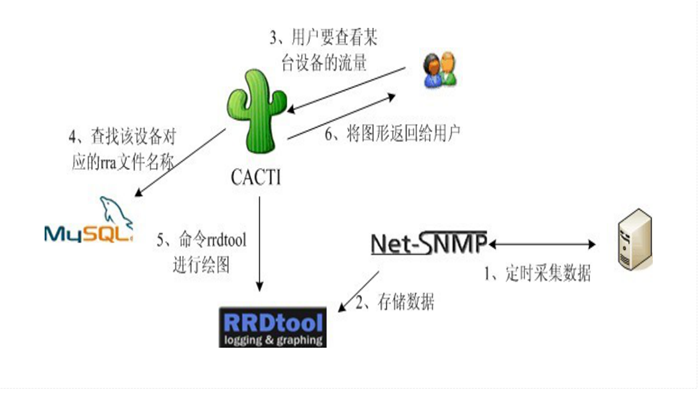

1.2.4. Cacti架构
CACTI采用PHP编写，基于B/S结构。
1.3.Cacti的实例应用
1.3.1. 主机系统
（1）网络接口流量（进与出的带宽）
（2）监控CPU的负载、内存等等
（3）监控磁盘的空间、进程数等等
1.3.2. Cacti常见的监测对象
（1）服务器资源：CPU、内存、磁盘、进程、连接数等
（2）服务器类型：WEB、Mail、FTP、数据库、中间件
（3）网络接口：流量、转发速度、丢包率
（4）网络设备性能、配置文件（对比与备份）、路由数
（5）安全设备性能、连接数、攻击数
（6）设备运行状态：风扇、电源、温度
（7）机房运行环境：电流、电压、温湿度
1.4.CactiEZ介绍
CactiEZ中文版是最简单有效的Cacti中文解决方案，整合Spine，RRDTool和美化字体。集成Thold，Monitor，Syslog，Weathermap，Realtime，Errorimage，Mobile，Aggregate以及Apache，Squid，F5，Nginx，MySQL等模板。支持多种硬盘控制器和阵列卡，基于CentOS6，启动速度更快，支持EXT4文件系统，原生rsyslog更稳定。全中文页面，中文图形，支持邮件报警，支持声音报警，安装方便使用简单。
--------------------------------------------------------------------------------------------------
说明：CactiEZ中文版V10.1是基于CentOS 6.0系统，整合Cacti等相关软件，重新编译而成的一个操作系统！
优点：省去了复杂烦琐的Cacti配置过程，安装之后即可使用，全部中文化，界面更友好
缺点：CactiEZ是一个完整的操作系统，需要专门一台电脑才能安装使用

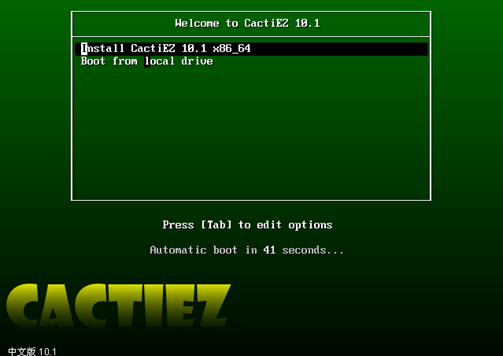

1.5.安装步骤（64位CactiEZ系统）
步骤很简单，和普通的Linux系统安装相似，不赘述。
特别说明：安装CactiEZ的主机磁盘空间必须要在10G以上（当然这在某程度上来说是废话），否则不能安装
如果是虚拟机安装，请设置磁盘空间大于10G
1.6.设置CactiEZ监控主机
默认安装好之后，系统登录用户root，密码CactiEZ （区分大小写）
以下操作在登录系统之后进行
1、修改root登录密码
passwd root →回车之后，提示输入2次新密码
出现：passwd：all authentication tokens updated successfully.说明密码修改成功
2、修改IP地址、子网掩码、网关、DNS等信息
重启网络服务
/etc/init.d/snmpd restart或service network restart

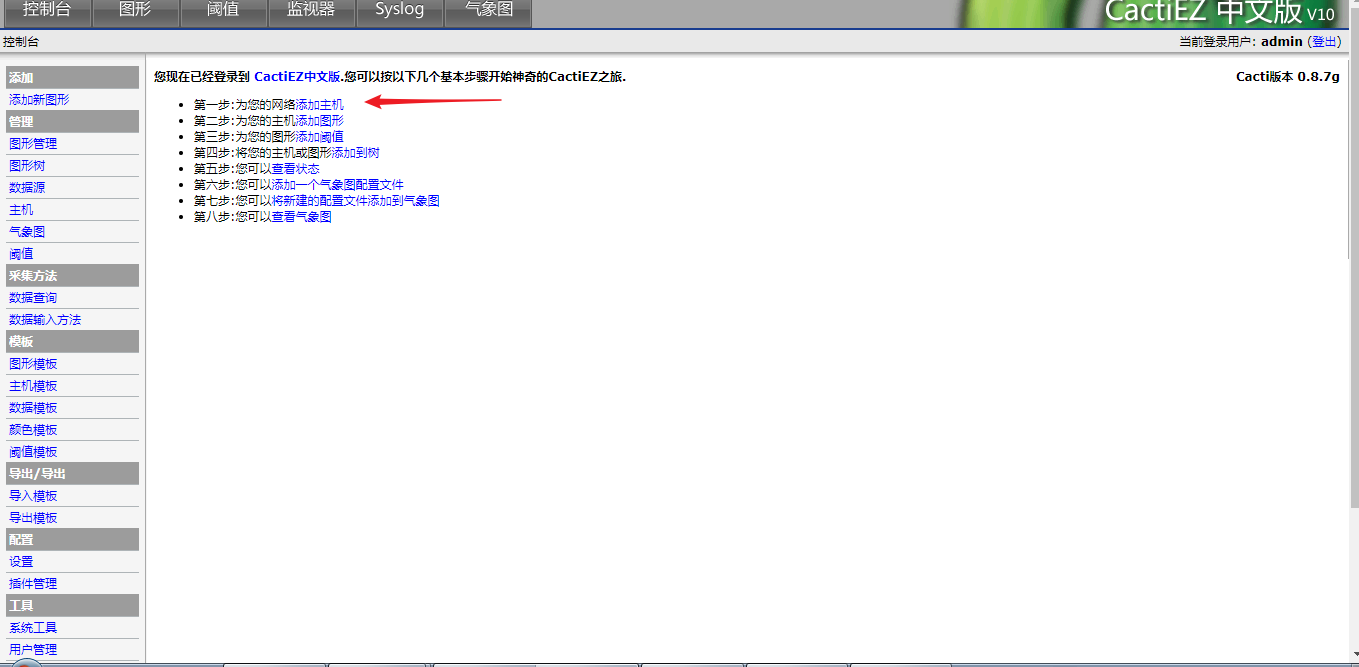

3、登录CactiEZ监控平台
浏览器里面输入CactiEZ的IP地址打开
用户名：admin，默认初始密码：admin
为了安全考虑，第一次登录之后必须修改默认密码，修改好之后点保存，登录到CactiEZ Web监控平台
1.7.配置被监控主机
说明：要使用Cacti监控一台Windows主机，需要在被监控的主机上面安装snmp（简单网络管理协议）
1.7.1. 配置Windows主机
1.7.2. 配置Linux主机
Cacti客户端配置被检测的无论是交换机、路由器等网络设备还是linux或者windows服务器都需要支持snmp协议，所以配置如下
1客户端（被监控端）都要安装net-snmp和lm_sensors等软件包支持。
2 修改snmp配置文件，设置snmp访问权限
3 重启snmpd服务，并设置为开机起动项
安装支持软件包
[root@test ~]# yum -y install yum -y install net-snmp lm_sensors
[root@test snmp]# yum -y install net-snmp net-snmp-devel net-snmp-utils
修改snmp配置文件
41行修改default为cacti监控端ip
62行修改SystemView为all或者read提供访问权限
85行去掉注解#号，表示支持查询。Cacti获取的数据都要经过查询才可以交给rrdtool进行绘图
[root@test yum.repos.d]# cd /etc/snmp/
[root@test snmp]# ll
总用量 24
-rw------- 1 root root 18861 3月 22 2017 snmpd.conf
-rw------- 1 root root 220 3月 22 2017 snmptrapd.conf
[root@test snmp]# cp snmpd.conf snmpd.conf.bak
[root@test snmp]# vim snmpd.conf
# sec.name source community
com2sec notConfigUser default public==>com2sec notConfigUser 192.168.2.10 public
# group context sec.model sec.level prefix read write notif
access notConfigGroup "" any noauth exact systemview none none==>access notConfigGroup "" any noauth exact all none none
#view all included .1 80==>view all included .1 80
添加下面一行支持网卡监控
view systemview included .1.3.6.1.2.1.2
设置开机启动
[root@test yum.repos.d]# chkconfig snmpd on
[root@test yum.repos.d]# service snmpd start
正在启动 snmpd： [确定]
[root@test ~]# /etc/init.d/iptables restart
iptables：将链设置为政策 ACCEPT：filter [确定]
iptables：清除防火墙规则： [确定]
iptables：正在卸载模块： [确定]
iptables：应用防火墙规则： [确定]
[root@test ~]# netstat -lnup | grep ":161"
udp 0 0 0.0.0.0:161 0.0.0.0:* 13377/snmpd
添加防火墙规则放行161端口
[root@test snmp]# vi /etc/sysconfig/iptables
#crete by DC-zhz
-A INPUT -m state --state NEW -m udp -p udp --dport 161 -j ACCEPT
1.7.3. 测试
[root@CactiEZ ~]# snmpwalk -c public -v 2c 192.168.2.10

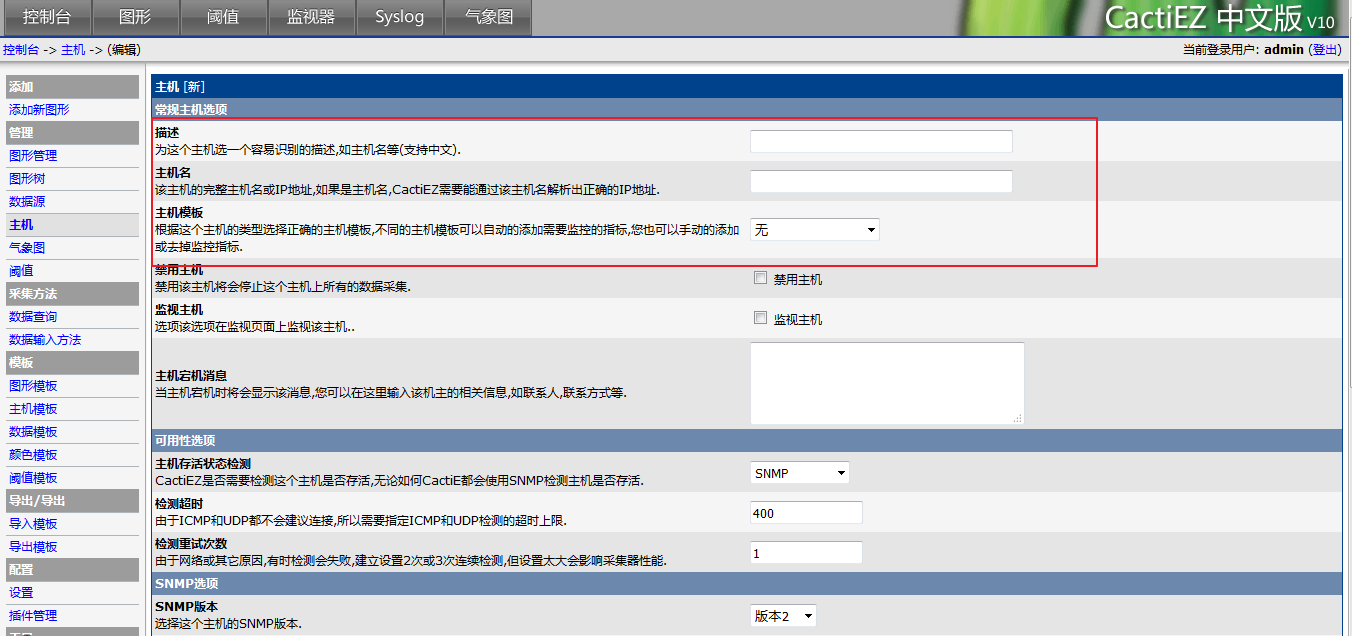

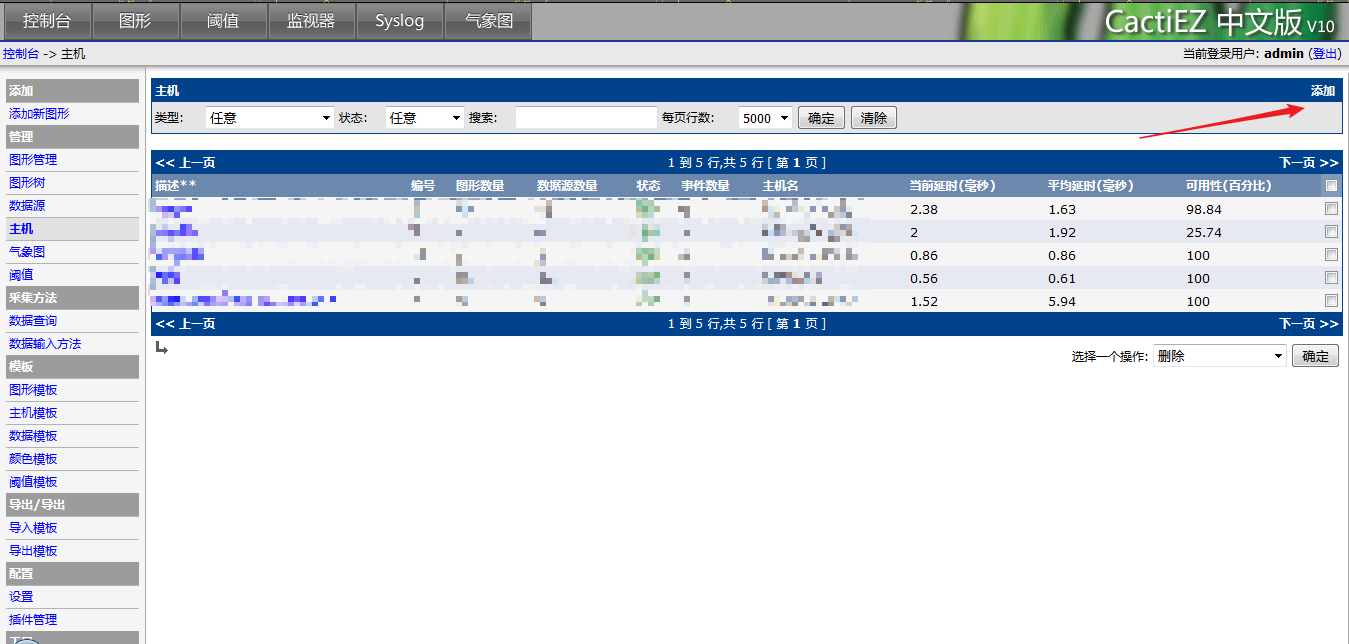

1.8. CactiEZ添加主机

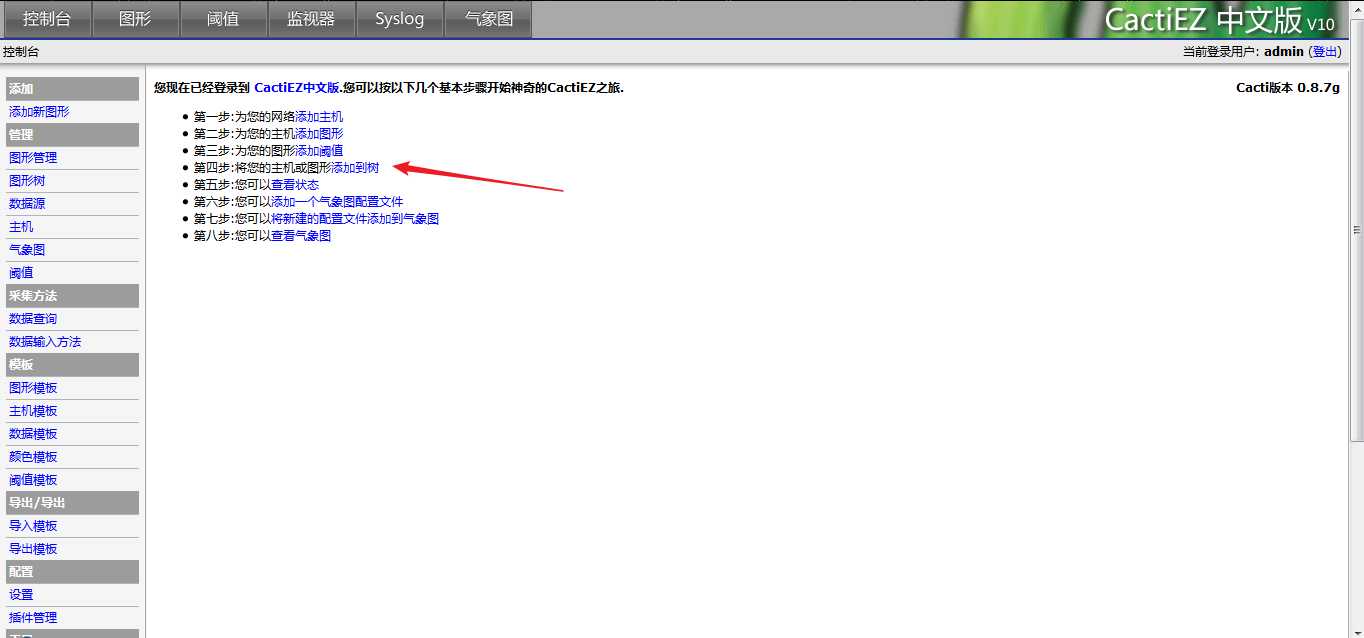

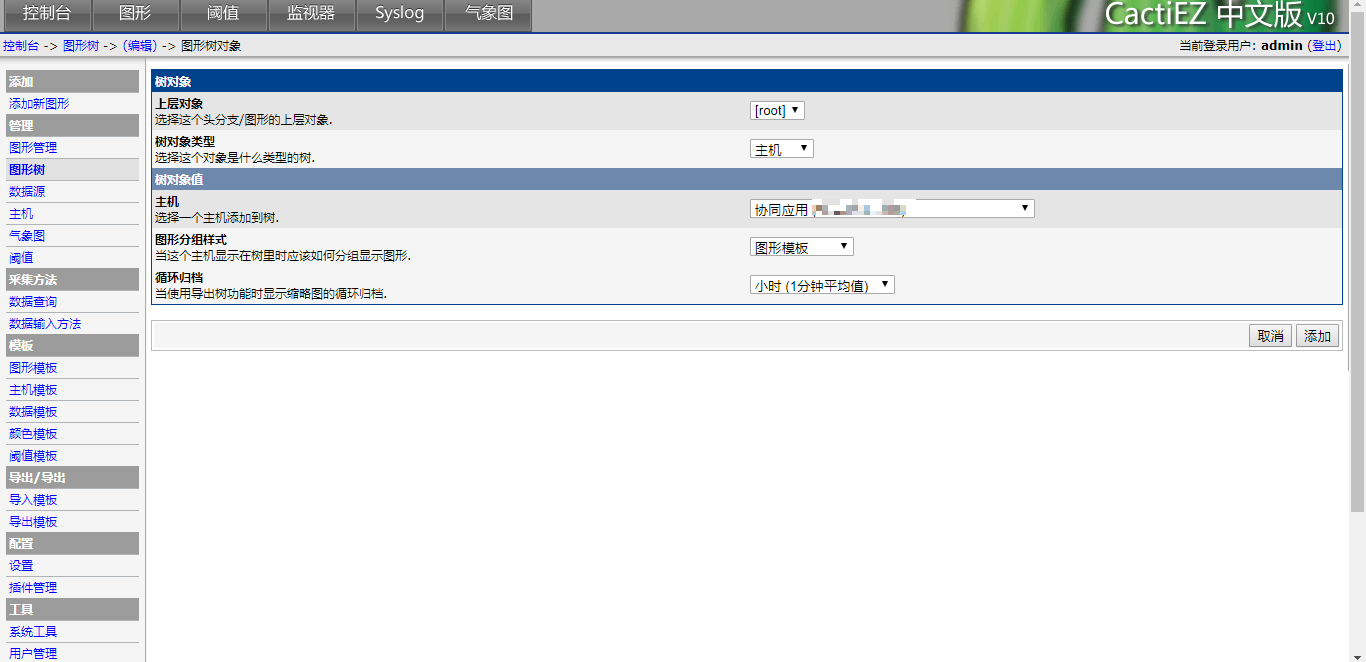

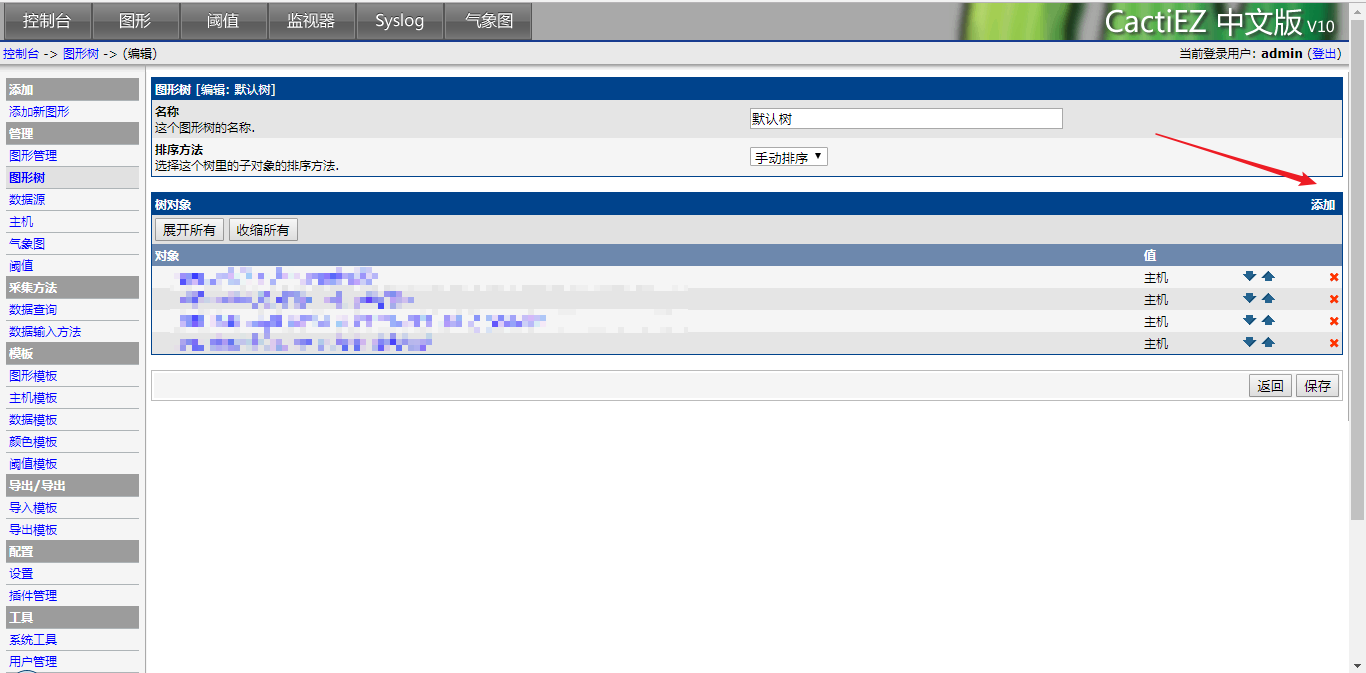

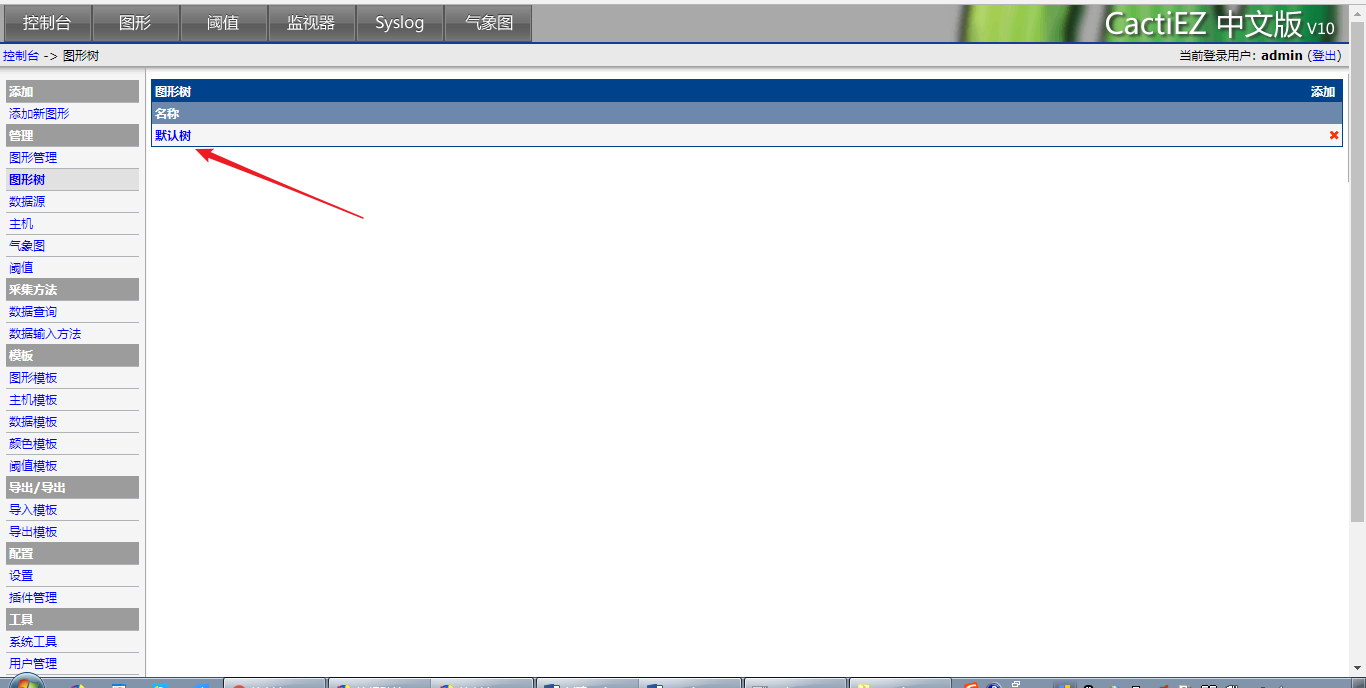

1.8.1. 添加到树

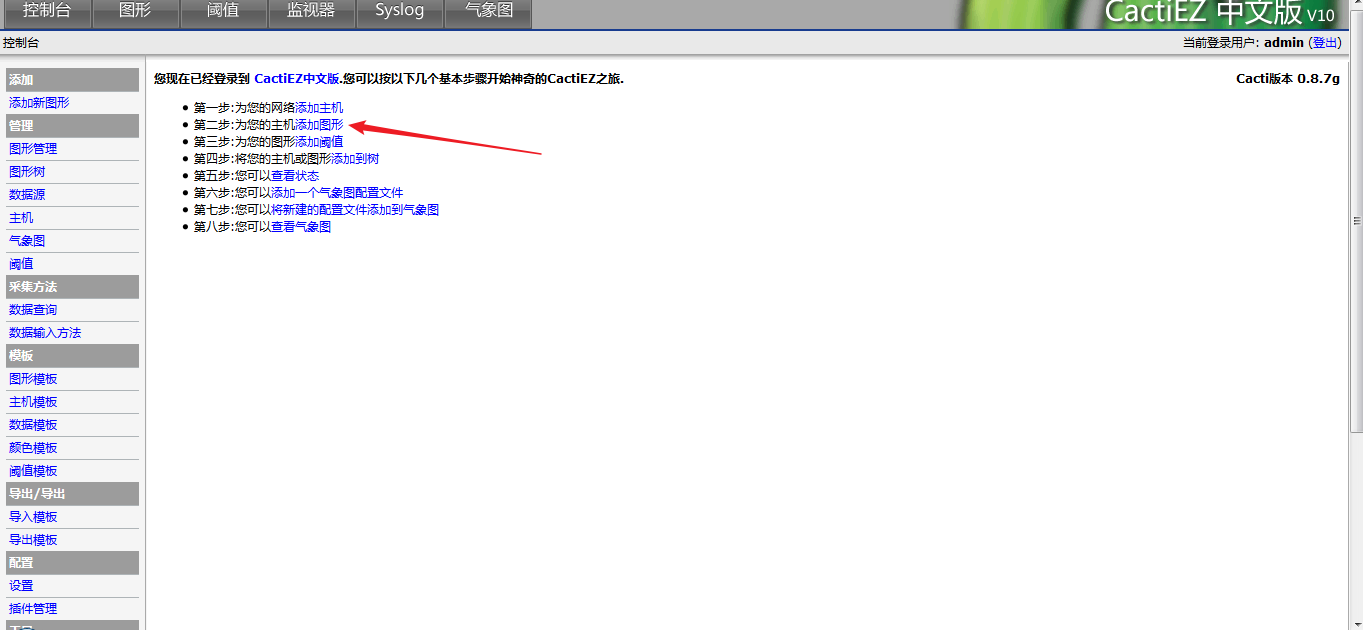

1.8.2. 为主机添加图形
选中图形类型后选中网卡，添加

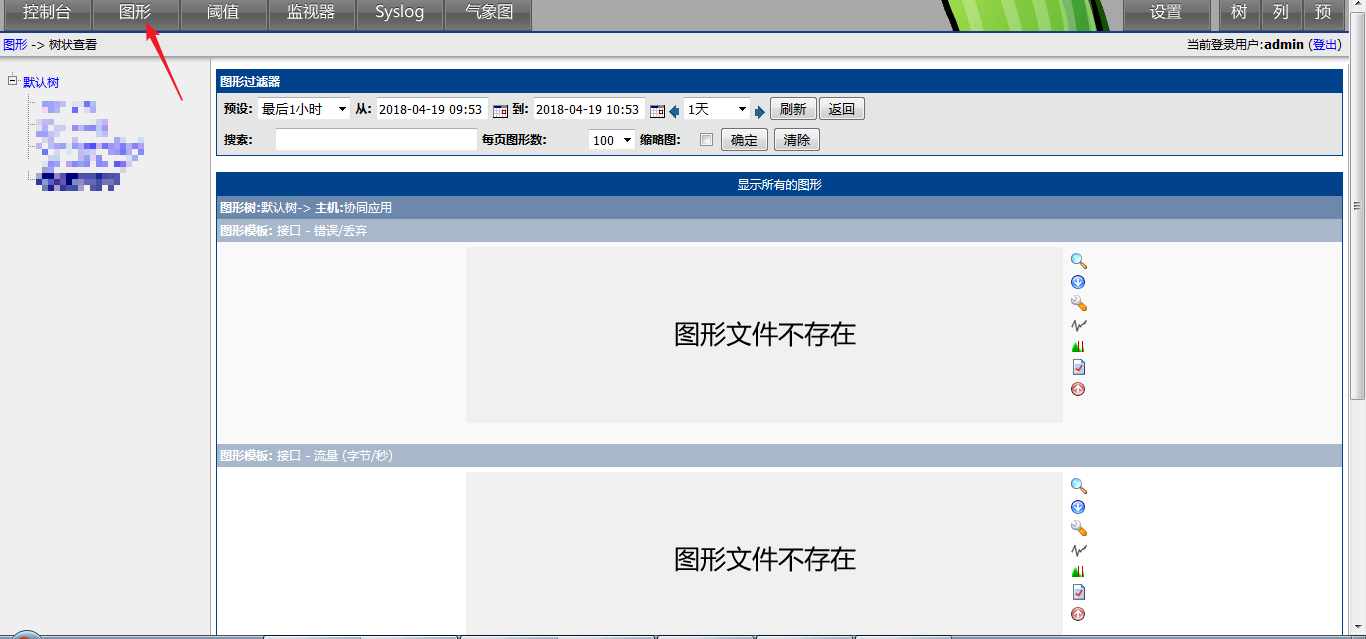

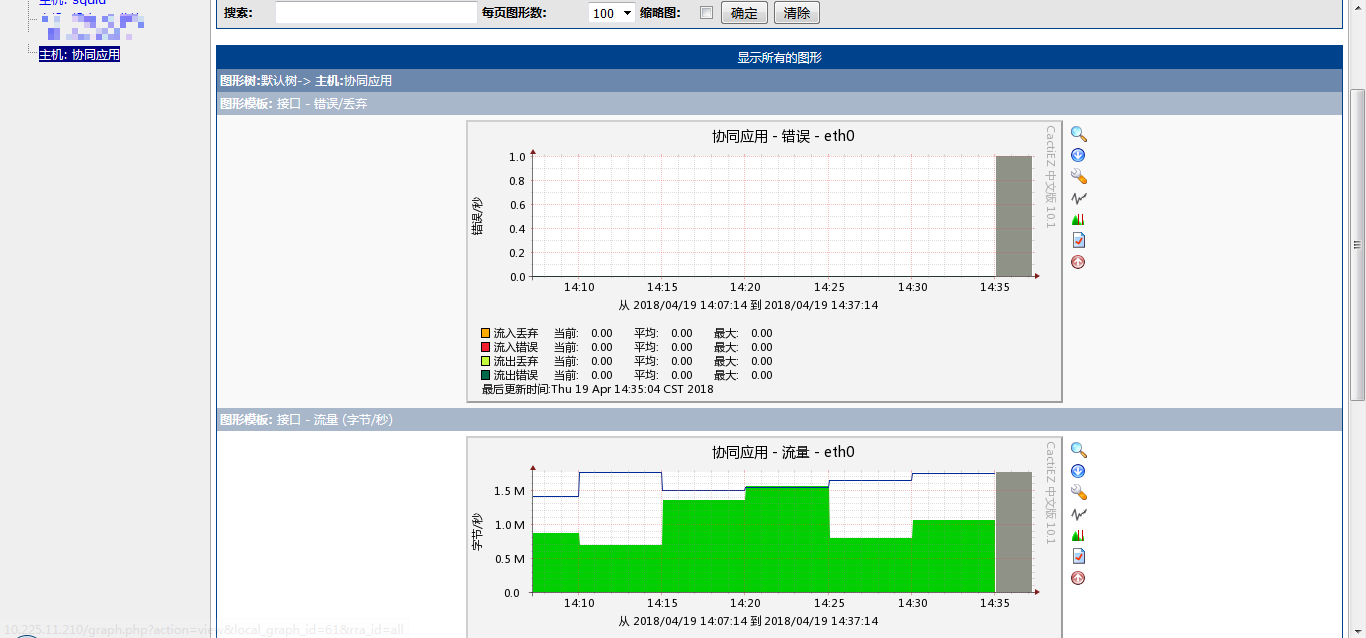

刚添加完后还没出图，稍等一会
