TL-WR740N_V4板TTL刷机指南_TFTP

啊~~~经过不断的对大脑更新，安装驱动 我终于成功的解决了TP-Link WR740N v3/v4版本的TTL刷机问题。经过这次实践，让我彻底明白了，网上的评论有可能是错的，因为杂七杂八的堆在一起，很多方法都可能不是运用在这里，让很多人都会走弯路。因此我才写这个教程。

首先当然我们需要一个USB转TTL的小板和线咯，我用的是PL2303HX的小板，买来后自己到买的地方索要驱动。点击安装好驱动后，插上USB转TTL小板到USB接口处，等待安装驱动成功。
安装成功后，我们需要打开设备管理器。在端口处我们可以看到：

在其属性中，我们需要把传送速率调整下，如下图：

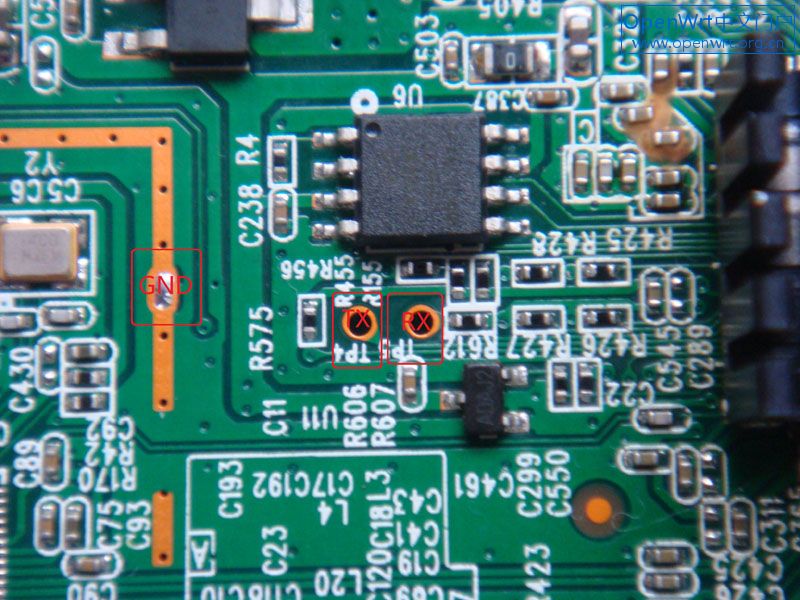

好了，拔掉我们的小板后，拆开路由器（虽然我不想说，但是我还是说下，螺丝在海绵垫下，只有后面两个海绵垫下有螺丝，后面就是靠近接口的方向），我们就可以看见主板咯。在主板上找到下面的位置，并按照图示连接线：

按照TTL刷机统一教程指导表明TTL小板的TXD对应RX，RXD应TX，不要搞错了，有可能烧芯片哦，GND不用多说。
另外本主板是不需要短接和去掉电阻的，我至少没有动过。其他评论我发现有短接和去掉R612的现象，我觉得去掉是适用于其他板材。

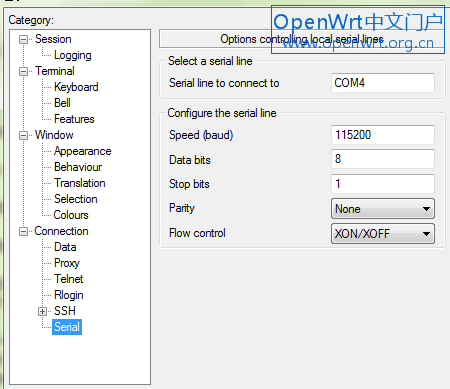

在网上下载puTTY，打开后出现首次配置，见下图，需要输入填写配置端口号和速率，配置好后点击Save

再查看下这里是不是正常的速率端口

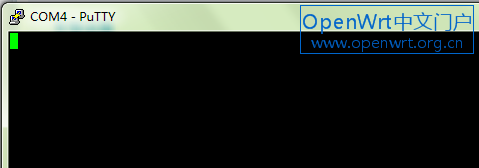

结束后点击OPEN，我们就可以看到这个界面咯。

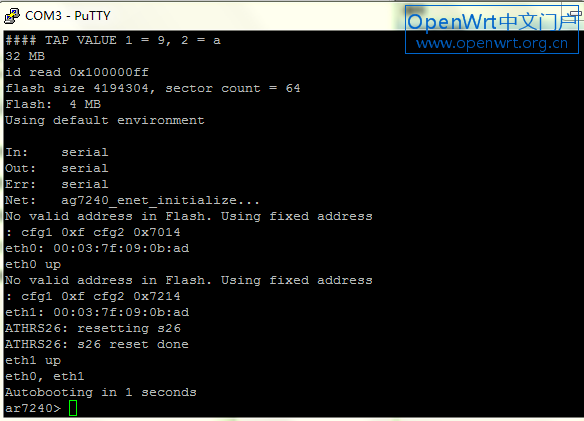

这里是等待阶段。此刻我们插上路由器电源插座后，理论上小板的TXD，RXD灯亮，puTTY屏幕上有数据了。此刻我们不停依次地按键盘上的T，P，L。由于我的路由器已经无法引导了，所以路由器不断开机重启，也就是其他人说的按TPL三键始终不能进入U-Boot系统。我估计他是时机不对吧，我连续按TPL了多次，根本不用在意出现1 Second。就会引导成功的。

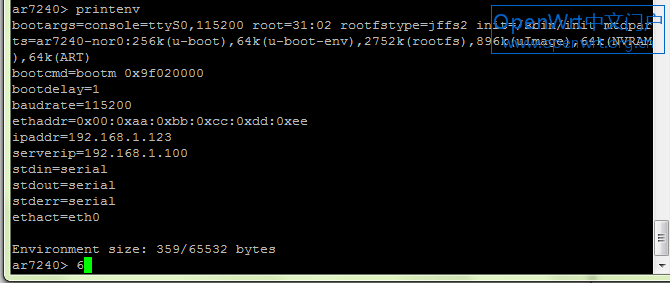

此刻我们输入printenv来查看下U-Boot默认的连接IP和网关IP。

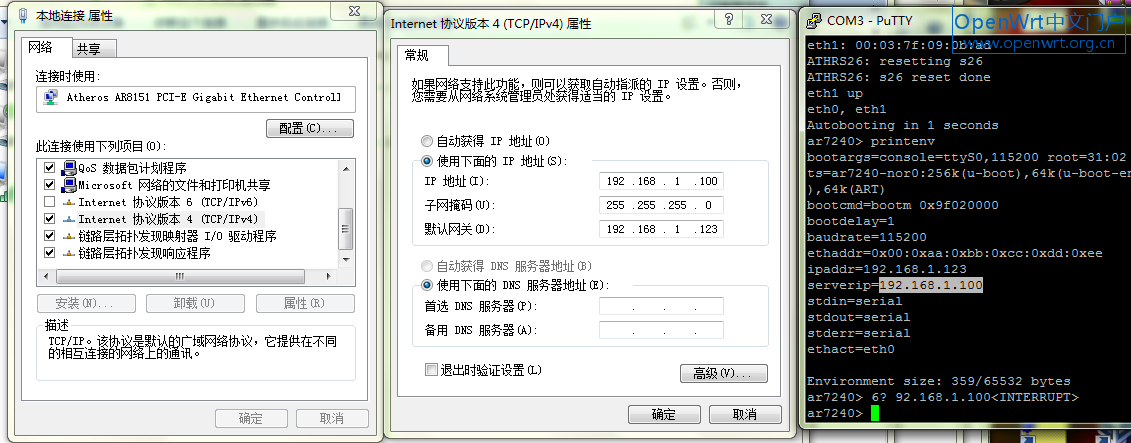

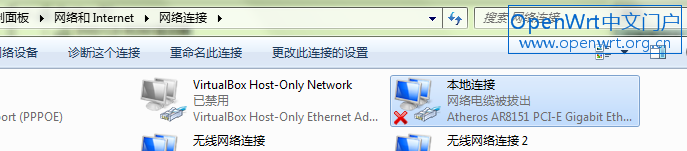

在本地连接中设置我们的IP地址和网关地址。

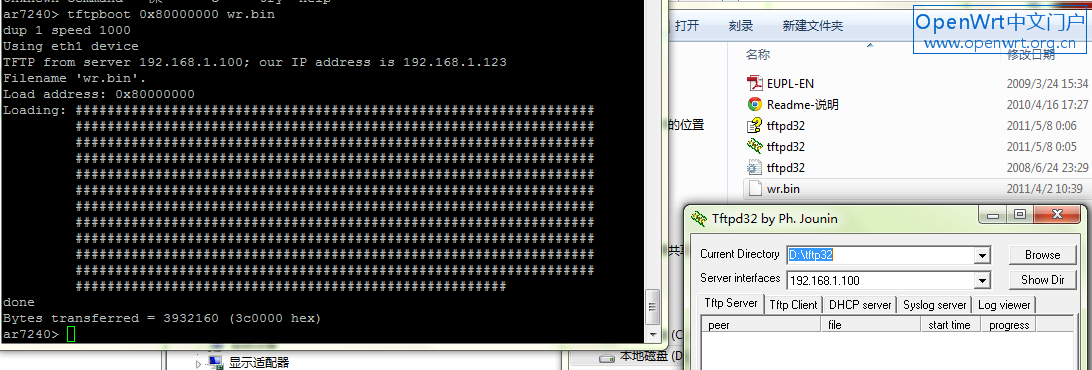

然后的话就是下载tftp32程序建立TFTP服务器。并把官方固件拖到当前目录中，我的是wr.bin。注意固件大小是3.75MB。大了的话有可能会固件中存在U-Boot就有可能会彻底成砖哦~，，完成后在命令中输入tftpboot 0x80000000 wr.bin

然后的话，输入下图第一行的命令，即erase 0x9f020000 +0x3c0000

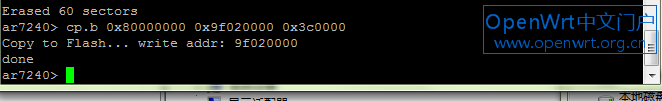

然后输入cp.b 0x80000000 0x9f020000 0x3c0000

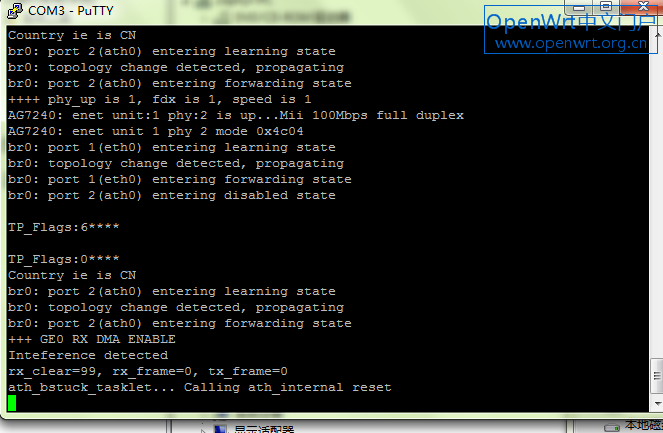

再然后输入bootm 0x9f020000引导进入系统后出来很多文字后。

看着WIFI灯亮的正常，设置灯也正常后，拔掉路由器电源，重新修改回来本地连接的默认设置后。关闭puTTY，拔掉TTL线。
再次插上路由器电源后。插上网线，在浏览器中输入管理地址192.168.1.1成功出现TP-Link管理界面，此刻路由器已经正常了。
