第16章-4~6 塑胶靠背椅的静力学分析 （约束、加载、后处理、）安全系数Safety factor、直接法direct（计算快）、应力比 stress ratio、安全余量

16-04 约束、加载、求解设置

---

（相关不清楚的设置在之前的博客有介绍，欢迎关注博客、批评指正）

---

---

由于人坐在椅子上，椅子的腿是会向四面张开的。
所以设置椅子后两条腿fixed supported，前两条腿为简支。

---

Fixed supported：

---

简支：

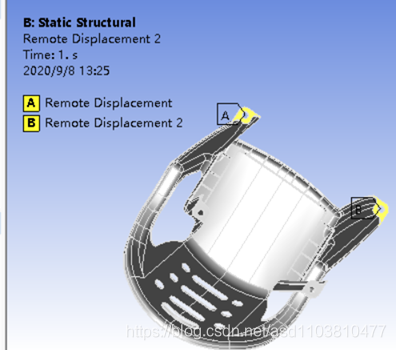

Xz平面上的移动不约束、xz平面上的转动不约束，其余自由度约束。

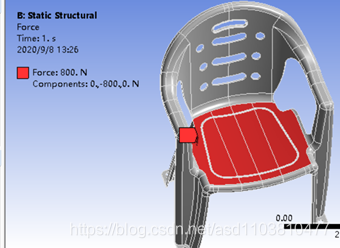

人坐上去的力：

---

---

计算采用直接法、这样计算速度快。

---

---

---

16-05 求解、后处理、安全系数Safety factor云图的输出、各种云图在自

---

应力图：

---

安全系数工具：

插入应力工具，
可以发现默认自带安全系数工具。

可以用户自己定义安全极限应力；

本例定义安全应力最大为100mpa

---

---

安全系数显示：

可以发现，完全符合要求。

安全系数最低为4.36，即最大应力为100/4.36 mpa

---

---

安全余量：

安全余量为 安全系数-1

---

应力比：

应力 / 设定的材料失效应力（屈服应力）100mpa

可以看到，最大只用到了0.229倍的材料屈服应力。

---

---

报告：

点击如下几步就可以生成 相应的图片。

点击生成报告就可以看到最后的生成效果。

---

---

16-06 深入拓展本例

可以对其做一个对称的简化剖分分析。
