典型芯片的载波馈通（本振泄露）问题

零中频的本振泄露会降低发射机的EVM，本文我们将会对SX1255和AD9361的本振泄露问题进行简单的讨论。

1.SX1255载波馈通问题

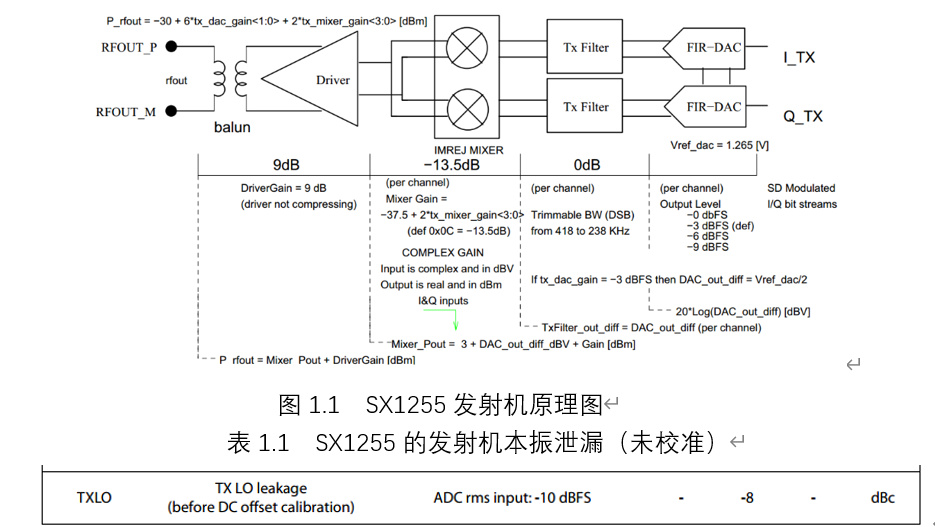

     表1.1中的-8dBc测试结果的前提是PAD输出功率为-5dBm，那么此时根据-8dBc的载波本振抑制可以知道Driver输出的载波馈通功率为-13dBm，又由于Driver具有9dB增益，所以实际混频器和DAC等电路所造成的的载波馈通为-22dBm。然后确定排除数字部分可调增益之后的DAC（-3dBFS）到混频器输出端的功率范围：-8.48dBm~-38.48dBm，由此可以看到不校准的情况下，混频器输出端的本振泄露的功率为-22dBm，它比最小输出功率都大10dB以上。载波馈通抑制变成负值。

      很明显如果不做载波馈通校准，该芯片几乎没有办法使用的，那么载波馈通如何校准？下图来源于《无线算法与架构设计桥梁》，可以看到在闭环校准系统重，需要辅助接收机来进行DAC输出直流的调整来规避LO泄露问题。在半双工收发机中，也可以使用接收闲置状态进行校准。

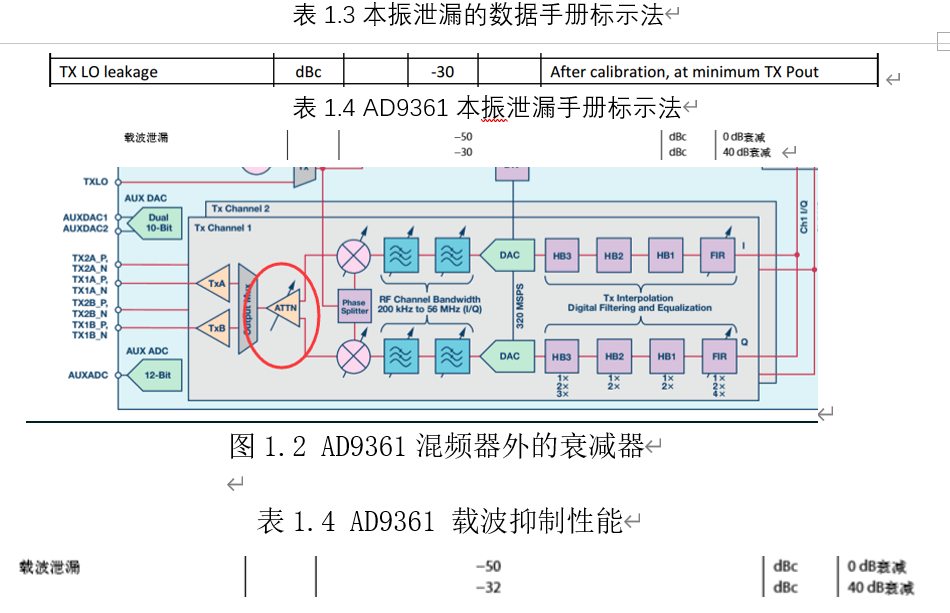

    一般的产品数据手册会给出最小功率输出下的载波馈通值，比如下表1.3：

      表1.4呈现的内容告诉我们AD9361的本振泄漏呈现以下几点特征：

（1）载波抑制比会随着外部衰减器的变化而变化，即使混频器处的载波抑制比是固定的。

（2）随着衰减值减小（大功率输出），载波抑制比会逐渐增大。

（3）随着输出功率的减小，AD9361自身也不能保证其有优秀的载波抑制比，毕竟剩下的50dB衰减情况下的载波抑制比没有给出。

2.如何规避及解决此问题

（1）从使用角度考虑，比如认为载波抑制比小于30dBc的情况是不可接受的，这样对于SX1255来说，-20dBm以下的功率范围就不能使用（在使用校准算法后）。低载波抑制比的可接受性，会拓展低功率范围的输出。

（2）载波抑制比在全发送功率范围内满足要求的一般硬件措施：

     使用SX1255的那种实现方式，会导致随着发送功率的减小，载波抑制比线性下降，也就是下降的比较快。而AD9361这种通过射频端衰减器的方式，则载波抑制比不会随着输出功率的减小而线性下降，从AD9361的载波抑制比数据来看输出功率减小40dB，载波抑制比仅下降20dB。如有必要使用到-40dBm，对于SX1255这种架构，则需要采用外部VGA的方案实现，让SX1255工作在最佳载波抑制情况下，然后通过外部VGA控制输出功率大小。
