交换机access和trunk口的配置

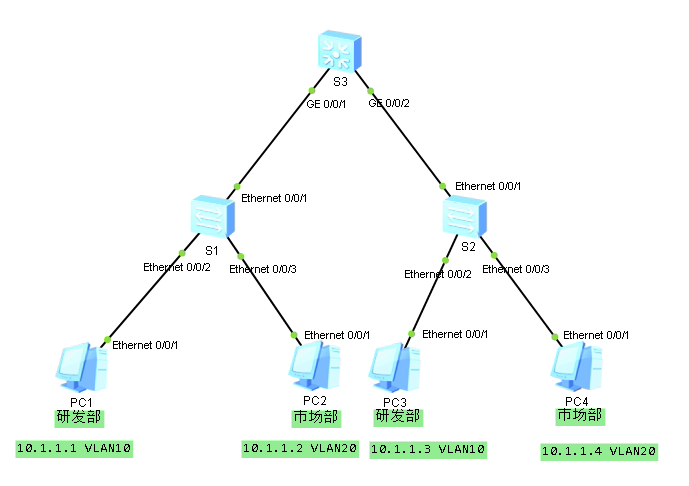

以下拓扑模拟一家公司同部门之间通过不同交换机接入，实现同部门可以互访不同部门之间隔离。
通过加入不同vlan,配置交换机接口实现，三台交换机配置如下。
交换机Access口和Trunk口配置
S1
sys （进入系统视图）
sysname S1 （重命名交换机）
vlan batch 10 20 （同时创建多vlan）
int e0/0/2 （进入接口视图）
port link-type access （更改接口类型为access，下联PC）
port default vlan 10 （配置接口所属vlan）
int e0/0/3 （进入接口视图）
port link-type access （更改接口类型为access下联PC）
port default vlan 20 （配置接口所属vlan）
int e0/0/1 （进入接口视图）
port link-type trunk （更改接口类型为trunk，上联交换机）
port trunk allow-pass vlan
