基于Docker + Consul + Nginx + Consul-Template的服务负载均衡实现

前言

上一篇文章使用 Consul 和 Registrator 在 docker 的容器环境中搭建了服务注册和发现集群。在服务发现和注册的基础上，本文将引入 Nginx反向代理服务器和 Consul-template 组件，实现动态的服务负载均衡。

---

正文

1. 工具介绍

1.1. Nginx

一个高性能的 HTTP 和反向代理服务器，用于前端访问流量到后台应用服务器负载均衡和请求转发。

1.2. Consul-template

Consul-template 是 HashiCorp 基于 Consul 所提供的可扩展的工具，通过监听 Consul 中的数据变化，动态地修改一些配置文件中地模板。常用于在 Nginx、HAProxy 上动态配置健康状态下的客户端反向代理信息。

2. 实现原理

• 通过 Nginx 自身实现负载均衡和请求转发；
• 通过 Consul-template 的 config 功能实时监控 Consul 集群节点的服务和数据的变化；
• 实时的用 Consul 节点的信息替换 Nginx 配置文件的模板，并重新加载配置文件；

Consul-template 和 nginx 必须安装在同一台机器上，因为 Consul-template 需要动态修改 nginx 的配置文件 nginx.conf，然后执行 nginx -s reload 命令进行路由更新，达到动态负载均衡的目的。

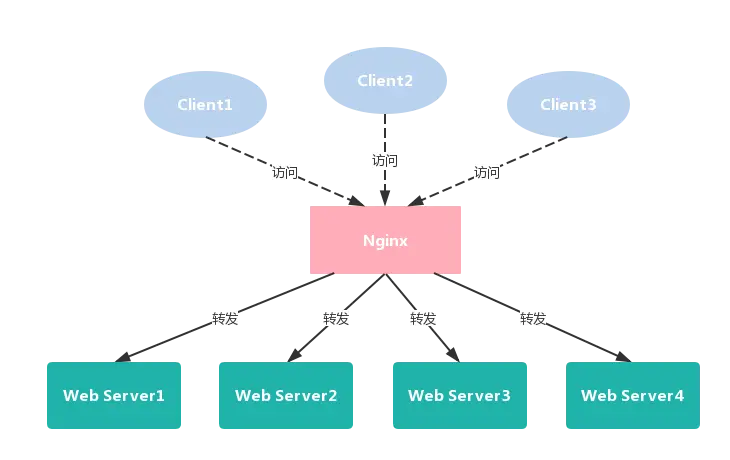

2.1. 传统负载均衡

传统的负载均衡，就是 Client 支姐访问 Nginx，然后被转发到后端某一台 Web Server。如果后端有添加/删除 Web Server，运维需要手动改下 nginx.conf ，然后重新载入配置，就可以动态的调整负载均衡。

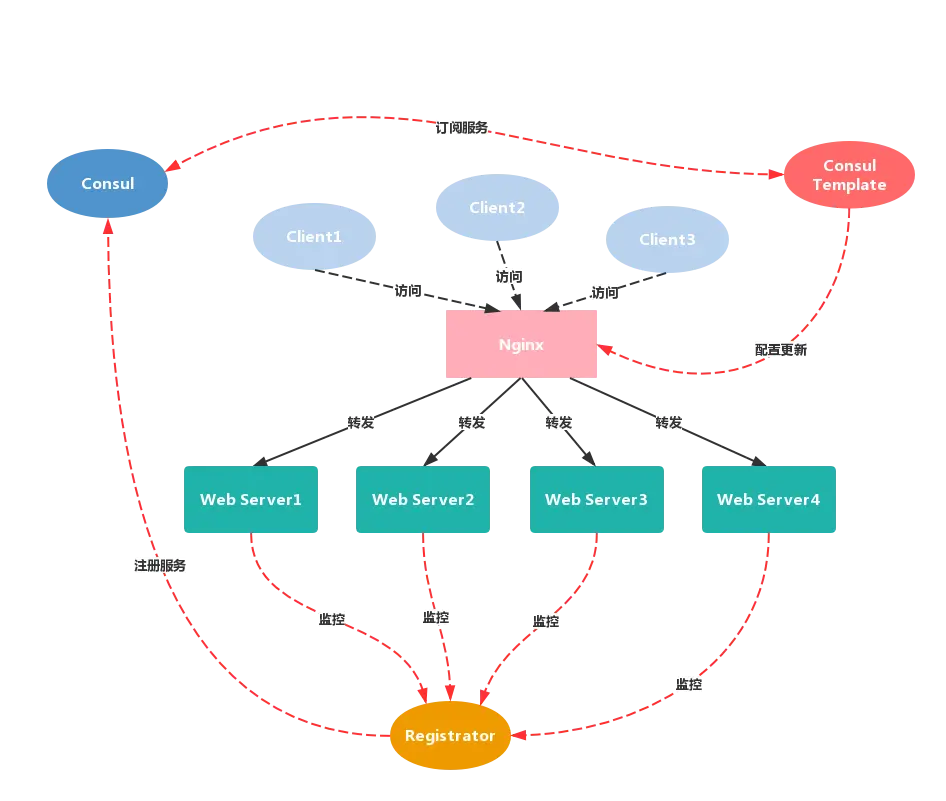

2.2. 自动负载均衡

再看看基于服务自动发现和注册的负载均衡，负载均衡的方式没有变，只是多了一些外围组件，当然这些组件对 Client 是不可见的，client 依然只能看到 Nginx 入口，访问方式也没变化。


Nginx 的动态负载均衡实现流程如下：

1. 以相同的 Consul 标签对 Web Server 进行服务标记和分类，新增或者删除 Web Server 服务器节点；
2. Registrator 监控到 Web Server 的状态更新，自动在 Consul服务注册中心将它注册或者注销；
3. Consul-template 订阅了 Consul 服务注册中心的服务消息，接收到 Consul 的消息推送，即 Web Server 服务节点状态发生改变。
4. Consul-template 自动去修改和替换 Nginx 服务器下的 nginx配置文件中的模板，并重新加载服务达到自动负载均衡的目的。

3. 环境准备

3.1. 系统环境

软件	版本
操作系统	Ubuntu：16.04 x86_64，内核：4.8.0-58-generic
docker	Docker version 1.12.6, build 78d1802
docker-compose	docker-compose version 1.8.0

3.2. 节点规划

主机IP	组件
192.168.1.181	Consul Server, Registrator, Nginx, Consul-template
192.168.1.186	Consul Server, Registrator, Nginx, Consul-template
192.168.1.182	Consul Client, Registrator, Client WebApp1, Server WebApp1, Server WebApp2
192.168.1.183	Consul Client, Registrator, Client WebApp2, Server WebApp3, Server WebApp4
192.168.1.185	Consul Client, Registrator, Client WebApp3, Server WebApp5, Server WebApp6

• Client WebApp：提供基于Thrift的RPC客户端和基于Http协议的RESTful客户端，用于访问 Server 程序。
• Server WebApp：提供基于Thrift的RPC服务端和基于Http协议的RESTful服务端，供 Client 程序调用。

这里的3台主机 - 192.168.1.182、192.168.1.183 和 192.168.1.185，每台主机部署两个 Client WebApp 容器和一个 Client Server 容器，用于模拟服务层的负载均衡。

3.3. 镜像构建

• Consul：consul:latest
• Registrator：gliderlabs/registrator:latest
• Nginx和Consul-template：liberalman/nginx-consul-template:latest
• Client WebApp：test-client:latest
• Server WebApp：test-server:latest

这里先说说 test-client 和 test-server 的镜像构建：

1. 克隆项目到本地项目环境： https://github.com/ostenant/spring-cloud-starter-thrift
2. 切换到子模块 spring-cloud-starter-thrift-examples 下的 test 目录，执行命令 mvn clean package 进行程序打包。
3. 分别将 test-client 和 test-server 项目根目录下的 Dockerfile 文件和target目录下的 target/*.jar程序拷贝到 192.168.1.182 、192.168.1.183 和 192.168.1.185 目录下。
4. 进入客户端 Dockerfile 所在目录，对客户端程序 test-client 进行镜像构建，命令如下：docker build . -t test-client:latest
5. 进入服务端 Dockerfile 所在目录，对服务端程序 test-server 进行镜像构建，命令如下：docker build . -t test-server:latest

构建完成后查看本地镜像库：


3.4. 部署模型

五台主机，其中 192.168.1.181 和 192.168.1.186 两台主机的主要作用如下：

1. 作为负载均衡转发器 (这里只是演示，可以通过 KeepAlived 实现 Nginx 的HA)，将前端访问流量经过负载算法一次转发到后台 Client WebApp 。
2. 以 Server模式启动 Consul节点，其中一台作为整个服务发现与注册集群的 leader， 用于同步和持久化其余三台 Client 模式的 Consul 节点的数据和状态信息。

其余三台主机 - 192.168.1.182、192.168.1.183 和 192.168.1.185，充当的角色如下：

1. 每台分别以 Client 模式部署 Consul 节点，用于注册和发现本机 docker 容器暴露的服务，同时和 Consul Server 的 leader 节点进行服务状态同步。
2. 分别启动一个 Client WebApp 容器实例和两个 Server WebApp 容器实例，将 Client WebApp 的请求根据服务层的负载算法二次转发到 Server WebApp 中的任意一台上完成具体的业务处
