如何处理Canal集群Server切换&表DDL变化造成的binlog无法解析问题

点击蓝色字关注！

本篇文章大概3976字，阅读时间大约10分钟

Canal集群在启用HA的情况下，如果配置了tsdb为内嵌的H2数据库，在Server宕机发生切换的情况下，同时MySQL的DDL发生变化，容易造成MySQL的Binlog无法解析，可采用将tsdb配置为MySQL的方式进行处理

文档编写目的

• Canal集群模式下如何配置tsdb为MySQL而不是内嵌的H2数据库

• 区分Canal properties中三种模式的差别

集群环境

• Canal-1.1.4 HA集群

1

问题描述

• 在Canal集群启用高可用的环境下，减少Canal采集mysql库表的字段，并手动kill掉正在工作的Canal Server，发现StandBy的Canal Server活动，查看日志发现，Canal因为MySQL表的字段错误而无法正常解析Binlog

Canal时序表结构设计

技术方案参考链接：

https://github.com/alibaba/canal/wiki/TableMetaTSDB

查看集群中使用的tsdb配置如下：

# table meta tsdb info
canal.instance.tsdb.enable = true
canal.instance.tsdb.dir = ${canal.file.data.dir:../conf}/${canal.instance.destination:}
canal.instance.tsdb.url = jdbc:h2:${canal.instance.tsdb.dir}/h2;CACHE_SIZE=1000;MODE=MYSQL;
canal.instance.tsdb.dbUsername = canal
canal.instance.tsdb.dbPassword = canal

当前集群采用的是默认的tsdb方案，也就是内嵌的H2数据库。在HA环境下如果发生Server切换，则会出现无法正确解析Binlog的问题

解决方案

采用MySQL作为Canal的tsdb存储

2

Canal配置MySQL作为tsdb的存储

在当前集群的配置中，只要把H2改为mysql就可以了，但是在Canal的文档中并没有找到对应的DDL语句创建tsdb需要的表。在Canal的代码中捞到了对应的DDL语句：

CREATE TABLE IF NOT EXISTS `meta_history` (
  `id` bigint(20) unsigned NOT NULL AUTO_INCREMENT COMMENT '主键',
  `gmt_create` datetime NOT NULL COMMENT '创建时间',
  `gmt_modified` datetime NOT NULL COMMENT '修改时间',
  `destination` varchar(128) DEFAULT NULL COMMENT '通道名称',
  `binlog_file` varchar(64) DEFAULT NULL COMMENT 'binlog文件名',
  `binlog_offest` bigint(20) DEFAULT NULL COMMENT 'binlog偏移量',
  `binlog_master_id` varchar(64) DEFAULT NULL COMMENT 'binlog节点id',
  `binlog_timestamp` bigint(20) DEFAULT NULL COMMENT 'binlog应用的时间戳',
  `use_schema` varchar(1024) DEFAULT NULL COMMENT '执行sql时对应的schema',
  `sql_schema` varchar(1024) DEFAULT NULL COMMENT '对应的schema',
  `sql_table` varchar(1024) DEFAULT NULL COMMENT '对应的table',
  `sql_text` longtext DEFAULT NULL COMMENT '执行的sql',
  `sql_type` varchar(256) DEFAULT NULL COMMENT 'sql类型',
  `extra` text DEFAULT NULL COMMENT '额外的扩展信息',
  PRIMARY KEY (`id`),
  UNIQUE KEY binlog_file_offest(`destination`,`binlog_master_id`,`binlog_file`,`binlog_offest`),
  KEY `destination` (`destination`),
  KEY `destination_timestamp` (`destination`,`binlog_timestamp`),
  KEY `gmt_modified` (`gmt_modified`)
) ENGINE=InnoDB AUTO_INCREMENT=1 DEFAULT CHARSET=utf8 COMMENT='表结构变化明细表';

CREATE TABLE IF NOT EXISTS `meta_snapshot` (
  `id` bigint(20) unsigned NOT NULL AUTO_INCREMENT COMMENT '主键',
  `gmt_create` datetime NOT NULL COMMENT '创建时间',
  `gmt_modified` datetime NOT NULL COMMENT '修改时间',
  `destination` varchar(128) DEFAULT NULL COMMENT '通道名称',
  `binlog_file` varchar(64) DEFAULT NULL COMMENT 'binlog文件名',
  `binlog_offest` bigint(20) DEFAULT NULL COMMENT 'binlog偏移量',
  `binlog_master_id` varchar(64) DEFAULT NULL COMMENT 'binlog节点id',
  `binlog_timestamp` bigint(20) DEFAULT NULL COMMENT 'binlog应用的时间戳',
  `data` longtext DEFAULT NULL COMMENT '表结构数据',
  `extra` text DEFAULT NULL COMMENT '额外的扩展信息',
  PRIMARY KEY (`id`),
  UNIQUE KEY binlog_file_offest(`destination`,`binlog_master_id`,`binlog_file`,`binlog_offest`),
  KEY `destination` (`destination`),
  KEY `destination_timestamp` (`destination`,`binlog_timestamp`),
  KEY `gmt_modified` (`gmt_modified`)
) ENGINE=InnoDB AUTO_INCREMENT=1 DEFAULT CHARSET=utf8 COMMENT='表结构记录表快照表';

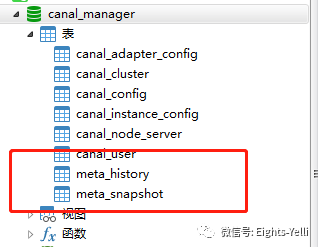

• 在这里采用与Canal Admin元数据库共用的方式去创建表

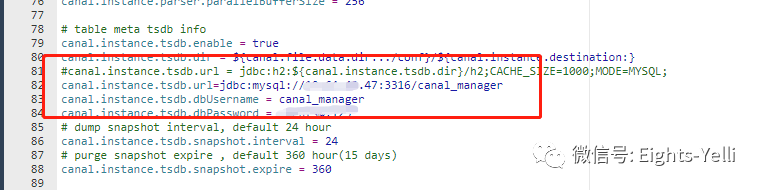

• 修改Canal集群的配置

# table meta tsdb info
canal.instance.tsdb.enable = true
canal.instance.tsdb.dir = ${canal.file.data.dir:../conf}/${canal.instance.destination:}
#canal.instance.tsdb.url = jdbc:h2:${canal.instance.tsdb.dir}/h2;CACHE_SIZE=1000;MODE=MYSQL;
canal.instance.tsdb.url=jdbc:mysql://10.64.xx.xx:3316/canal_manager?useUnicode=true&characterEncoding=UTF-8&useSSL=false
canal.instance.tsdb.dbUsername = canal_manager
canal.instance.tsdb.dbPassword = xxxxxx

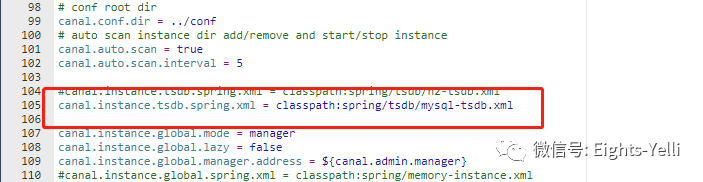

#canal.instance.tsdb.spring.xml = classpath:spring/tsdb/h2-tsdb.xml
canal.instance.tsdb.spring.xml = classpath:spring/tsdb/mysql-tsdb.xml

• 修改配置之后保存，刷新Canal Server状态

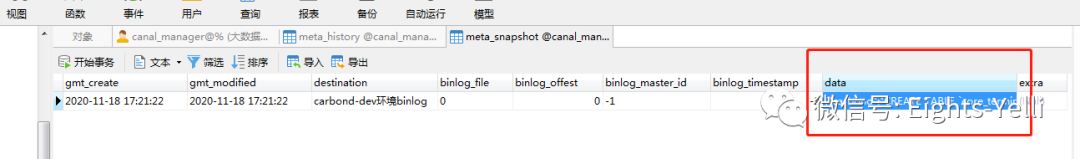

• meta_snapshot表中，已经有数据插入，data字段中则是存放的schema信息

• Canal集群Server切换&表DDL变化造成的binlog无法解析问题处理完成

3

Canal配置中三种模式的差别

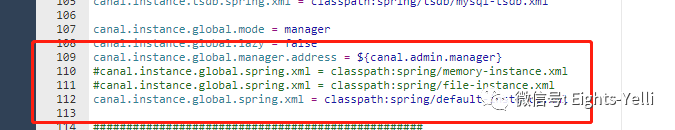

• Canal集群的主配置中，存在memory file default三种模式

#canal.instance.global.spring.xml = classpath:spring/memory-instance.xml
#canal.instance.global.spring.xml = classpath:spring/file-instance.xml
canal.instance.global.spring.xml = classpath:spring/default-instance.xml

• memory

• • canal中所有的组件都采用了内存模式，重启Server不会记录Binlog的点位

  • 生产环境不推荐使用

• file

• • canal中所有组件采用基于本地文件的持久化方式，不支持HA

  • 在非HA的生产环境可用

• default

• • canal中所有组件基于zookeeper实现持久化，保证数据共享

  • HA生产环境可用，老铁们这个配置不要选错了哦！！！

4

总结

在生产环境中使用Canal的HA集群，需要注意两点：

• tsdb的配置需要配置为MySQL而不是默认的H2

• canal properties选择使用default模式而不是file模式
