高级数据结构之B树(B-tree)

一、B树(B-tree)的定义

B树是二叉树的一种推广,它在以硬盘为主的多级存储结构中常常被用来执行高效搜索。下图是一棵B树的简单示例,其中存储的是英语中的辅音字母。如果B树的一个内部结点x包含有x.n个关键字,那么它就会有x.n+1个孩子。结点x中的关键字是有序排列的,而且这些有序的关键字也把以x为根的子树中所包含关键字分隔成x.n+1个子域,每个子域对应一棵子树。当在一棵B树中查找一个关键字时,基于对存储在x中的x.n个关键字之比较,查找算法会从x.n+1个路径中做出选择。例如,要在下图中查找字母R,所有检查过的结点所构成的路径就被用浅影表示了出来。



B树(B-tree)是一种特殊的多路查找树,该树T需要满足如下一些条件:

1. 每个结点x有下面属性:

  • a)x.n,当前结点中存储有n个关键字;
  • b)key_i 表示n 个关键字,其中i=1,2,\cdots,n,关键字按非降序排列,即x.key_1\leq x.key_2\leq \cdots \leq x.key_n 。
  • c)布尔值 x.leaf 用以表示x是否为叶子结点,如果是叶子结点则其值为True,否则就为False。

2. 每个内部结点x还包含有x.n+1个指向其孩子的指针,x.p_1, x.p_2, \cdots, x.p_{n+1}。叶子结点没有孩子,所以它们的p_i属性没有定义。

3. 关键字x.key_i 对存储的各子树中的关键字范围加以分割:如果用k_i来表示由x.p_i 所指向的一棵子树中的关键字,则有

k_1\leq x.key_1\leq k_2\leq x.key_2\leq \cdots \leq x.key_n\leq k_{n+1}

4. 所有叶子结点都出现在同一层,换言之,每个叶子结点具有相同的深度,即树高h

5. 每个结点所包含的关键字个数有上界和下界,这些界与一个固定的不小于2的整数t有关,t被称为B树的最小度数(minmum degree)。

  • a)除了根结点以外的每个结点必须至少有t-1个关键字。因此,除了根结点以外的每个内部结点至少有t个孩子。如果树非空,则根节点至少有一个关键字。若根结点不是叶子结点,则至少有2个孩子(特殊情况:没有孩子的根结点,即根结点为叶子结点,整棵树只有一个根节点);
  • b)每个结点最多可包含有2t-1个关键字。因此,一个内部结点最多可以有2t个孩子。当一个结点恰好有2t-1个关键字时,该结点是满的(full)。

t=2时的B树是最简单的。每个内部结点有2、3或者4个孩子,此时我们称这种特殊的B树为2-3-4树。然而,在实际中t的值越大,B树的高度就越小。

上面这个定义来自《算法导论》,它是基于最小度数t来给出的。另外一种常见的定义是基于阶m给出的,如下(注意这两种定义是完全等价的):

  1. 每个结点最多有 m 个孩子。
  2. 每个非叶子结点(除了根以外)至少有\left \lceil m/2 \right \rceil 个孩子。
  3. 若根结点不是叶子结点,则至少有2个孩子(特殊情况:没有孩子的根结点,即根结点为叶子结点,整棵树只有一个根节点)。
  4. 一个有n+1个孩子的非叶子结点包含有n个关键字。
  5. 所有叶子结点都出现在同一层,换言之,每个叶子结点具有相同的深度,即树高h

可见,在第一种基于度数t的定义中,除了根节点以外的每个内部结点所包含之孩子数量x为 t\leq x\leq 2t;而在第二种基于阶m的定义中,\left \lceil m/2 \right \rceil\leq x\leq m


二、在B树中进行搜索

在一棵B树中进行搜索和在一棵二叉树中进行搜索差不多,只是在每个结点中所做的不是二叉分支,而是根据结点中孩子的数量进行多路分支选择。从根节点开始,从上到下递归的遍历树。在每一层上,搜索的范围被减小到包含了搜索值的子树中。子树值的范围被它的父节点的键确定。

B树中的搜索算法B-TREE-SEARCH(x, k)的输入是一个指向根节点x的指针,以及要在该子树中搜索的一个目标关键字k。因此,最开始的调用形式为B-TREE-SEARCH(T.root, k)。如果k在B树中,则返回由结点y和使得y.key_i=k的下标i所组成的有序对(y, i);否则,如果找不到,则返回空。

B-TREE-SEARCH(x, k)

  1. i = 1
  2. while i\leq x.n and k > x.key_i                 //找出最小下标i,使得k > x.key_i
  3.     i = i + 1                                                      //如果找不到,则i被置为x.n+1
  4. if i\leq x.n and x == x.key_i                    //检查是否在该结点x中已经找到关键字
  5.     return (x, i)                                               //如果找到,则返回
  6. elseif x is a leaf                                          //如果找不到,并且x已经是叶子结点
  7.     return NIL                                                //表明树中不存在该关键字,则返回空
  8. else return B-TREE-SEARCH(x.c_i, k)     //如果x不是叶子结点,则递归地在子树中进行搜索

本文最开始时给出的示例图片演示了这一搜索过程,此处不再详表。


三、在B树中插入关键字

为了构造一棵B树T,需要先使用B-TREE-CREATE来创建一个空的根结点,然后调用B-TREE-INSERT来添加新的关键字。来看下面的伪代码,它读入一个空结点x,并令其为新建之树T的根:

B-TREE-CREATE(T, x)

  1. x.leaf = TRUE
  2. x.n = 0
  3. T.root = x

向B树中插入一个关键字要比向二叉树插入一个关键字复杂许多。在二叉树中,需要先找到可以插入新关键字的叶子结点的位置,再为新关键字创建一个新的(叶子)结点。但在B树中不能简单地创建一个新的叶子结点,然后就将新关键字插入,因为这样会破坏B树的合法性。我们需要将新的关键字插入到一个已经存在的叶子结点上。但是我们又不能将关键词插入到一个已经满了的叶子结点上,因此引入一个分裂操作,将满的结点(已有2t-1个关键字)y按其中位关键字(median key)y.key_t分成(split)两个各含 t-1个关键字的结点。中间关键字被提升到y的父结点,以标识两棵新树的划分点。但是如果y的父结点也是满的,就必须在插入新的关键字之前将其分裂,最终满结点的分裂会沿着树向上传播。

与一棵二叉树类似,可以在从树根到叶子这个单程向下的过程中将一个新的关键字插入B树中。为了做到这一点,我们并不是等到找出插入过程中实际要分裂的满结点时才做分裂。相反,当沿着树往下査找新的关键字所属位置时,就分裂沿途遇到的每个满结点(包括叶结点本身)。因此,每当要分裂一个满结点y时,就能确保它的父结点不是满的。

函数B-TREE-SPLIT-CHILD的输入是一个非满的内部结点x和一个下标i,由i给出的x.c_ix的一个满子结点(full child)。B-TREE-SPLIT-CHILD把这个子结点x.c_i分裂成两个,并调整x,使之包含多出来的孩子。要分裂一个满的根,首先要让根成为一个新的空根结点的孩子,这样才能使用B-TREE-SPLIT-CHILD树的高度因此增加1,对根进行分裂是B树长高的唯一途径

下图是分裂B树中结点的一个例子,在这个例子中t=4,也就是说在这棵B树里,每个结点最多可包含有7个关键字。满结点y=x.c_i按照其中位关键字S进行分裂,S被提升到y的父结点x。y中的那些大于中位关键字的关键字都被放在一个新的结点z中,它成为x的一个新孩子。

下面给出B-TREE-SPLIT-CHILD的伪代码。

B-TREE-SPLIT-CHILD(x, i)

  1. y=x.c_i
  2. z.leaf = y.leaf                         //如果y是一个叶子,那么新建的结点z也是一个叶子,反之亦然
  3. z.n = t - 1           //新建的结点z中应该包含的关键字数量为n-1
  4. for j = 1 to t - 1           //为新建的结点z赋新的关键字,这些关键字是y中大于中位数的那些关键字
  5.     z.key_j = y.key_{j+t}
  6. if y is not a leaf       //如果y不是叶子,那么新建的结点z也不是一个叶子
  7.     for j =  1 to t         //所以把y中的一部分孩子转移到z下面
  8.         z.c_j = y.c_{j+t}
  9. y.n = t - 1                                  //因为y中已经分离了一部分孩子和关键字给z,所以调整y.n的值
  10. for j = x.n + 1 downto i + 1 //x中插入了一个新的关键字,所以i+1后的每个孩子都相应后移
  11.     x.c_{j+1} = x.c_j
  12. x.c_{i+1} = z
  13. for j = x.n downto i    //x中的关键字也相应后移
  14.     x.key_{j+1} = x.key_j
  15. x.key_i = y.key_t
  16. x.n = x.n + 1       //因为x中多了一个关键字,调整x.n的值

这里x是被分裂的结点,y是x的第i个孩子。开始时,结点y有2t个孩子(2t-1个关键字),在分裂后减少至t个孩子(t-1个关键字)。结点z取走y的t个最大的孩子(t-1个关键字),并且z成为x的新孩子,它在x的孩子表中仅位于y之后。y的中间关键字上升到x中,成为分隔y和z的关键字。第1〜8行创建结点z,并将y的t-1个关键字以及相应的t个孩子转移它。第9行调整y的关键字个数。最后,第10〜16行将z插入为x的一个孩子,并提升y的中位关键字到x来分隔y和z,然后调整x的关键字个数。

在一棵B树T中,以沿树单程下行也就是从根到叶子)的方式插入一个关键字k的操作B-TREE-INSERT利用B-TREE-SPLIT-CHILD 来保证递归始终不会降至一个满结点上。下面给出B-TREE-INSERT函数的伪代码:

B-TREE-INSERT(T, k)

  1. r = T.root
  2. if r.n == 2t - 1
  3.     T.root = s
  4.     s.leaf = FALSE
  5.     s.n = 0
  6.     s.c_1 = r
  7.     B-TREE-SPLIT_CHILD(s, 1)
  8.     B-TREE-INSERT-NONFULL(s,k)
  9. else B-TREE-INSERT-NONFULL(r,k)

由于插入操作是沿树单程下行的,所以第一行,先考察根的情况。代码中的3~8行处理了结点r为满的情况。最开始,如果根是满的,那么按照前面讲的:需要对根进行分裂,而分裂一个满的根,首先要让根成为一个新的空根结点的孩子。所以我们引入了一个空节点s来作为新的根。前面已经讲过:函数B-TREE-SPLIT-CHILD的输入是一个非满的内部结点x和一个下标i,由i给出的x.c_ix的一个满子结点(full child)。B-TREE-SPLIT-CHILD把这个子结点x.c_i分裂成两个,并调整x,使之包含多出来的孩子。现在的情况就是原来的r节点是满的,所以建立一个空节点s来作为新的根(相当于x),空节点s只有一个满的孩子r(x.c_i),所以我们调用B-TREE-SPLIT-CHILD来对s.c_1(也就是r)进行分裂。分裂之后新的根s将不会是一个满的节点,所以这时便可以调用B-TREE-INSERT-NONFULL(s,k)来将关键字k插入了。但是,如果根节点r本来就不是满的,则直接调研INSERT-NONFULL(r,k)来将关键字k插入(第9行)。


例如,下图给出了一个t=4的根结点,它最多能容纳7个关键字,所图中的r最开始就是满的。对其进行分裂,即将r一分为二,并创建一个新的结点s。新的根包含了r的中位关键字,且以r的两半作为左右两个孩子。当根被分裂时,B树的高度加一。

上面的函数中,通过调用B-TREE-INSERT-NONFULL来完成将关键字k插入以非满的结点为根的树中。B-TREE-INSERT-NONFULL在需要时沿树向下递归,在必要时通过调用B-TREE-SPLIT-CHILD来保证任何时刻它所递归处理的结点都是非满的。B-TREE-INSERT-NONFULL是基于递归实现的,它将关键字k插入结点x,并假定在调用过程时x是非满的。操作B-TREE-INSERT和B-TREE-INSERT-NONFULL的递归执行保证了这个假设的成立。下面给出B-TREE-INSERT-NONFULL的伪代码:

B-TREE-INSERT-NONFULL(x, k)

  1. i = x.n
  2. if x is a leaf
  3.     while i\geq 1 and k < x.key_i
  4.         x.key_{i+1} = x.key_i
  5.         i = i - 1
  6.     x.key_{i+1} = k
  7.     x.n = x.n + 1
  8. else while i\geq 1 and k < x.key_i
  9.         i = i - 1
  10.     i = i + 1
  11.     if x.c_i.n == 2t - 1
  12.         B-TREE-SPLIT-CHILD(x, i)
  13.         if k > x.key_i
  14.             i = i + 1
  15.     B-TREE-INSERT-NONFULL(x.c_i, k)

现在来审视一下B-TREE-INSERT-NONFULL的实现细节。第3~7行处理x是叶子的情况,将关键字k插入x。如果x不是叶子,则必须将k插入以内部结点x为根的子树中适当的叶结点中去。从第8~10行的处理中可以看到,如果x.key_{i-1}<k<x.key_i,其中i\geq 2,那么k将被插入子树x.c_i中;或者k<x.key_1,那么k将被插入子树x.c_1。但必须确保x.c_i不是满的,其中i\geq 1,为此第11~12行表示如果x.c_i是满的,则将该子结点分裂成两个非满的孩子。第13~14行确定向刚刚分裂出来的两个孩子中的哪一个进行下降。最后,第15行递归第将k插入到合适的子树中。



最后给出一个具体的例子,如下图所示,依次向B树中插入关键字B、Q、L、F。这棵B树的初始状态如图(a)所示,它的最小度数t为3,所以一个结点至多可包含5个关键字。在插入过程中被修改的结点由浅色阴影标记。首先,试着向图(a)所示的树中插入关键字B。此时根节点不是满的,无需对根节点做分裂,直接走B-TREE-INSERT中的第9行,调用B-TREE-INSERT-NONFULL,结果如图(b)所示。

接下来,在图(b)的基础上插入关键字Q。同样,开始时根节点不是满的,无需对根节点做分裂,直接走B-TREE-INSERT中的第9行,调用B-TREE-INSERT-NONFULL,但是包含RSTUV的结点是满的。因此,结点RSTUV被分裂为两个分别包含RS和UV的结点。关键字T被提升到父结点(本例中也就是根)中。Q被插入到两棵新子树中左边的一棵的最左边(RS结点中的左边),结果如图(c)所示。

再然后,继续试着将L插入前一棵树中。由于此时图(c)中的根结点是满的,所以要执行B-TREE-INSERT中的3~8行,也就是对根进行分裂,同时B树的高度增加1。然后,根结点不再是满的,则调用B-TREE-INSERT-NONFULL,于是L被插入包含KJ的叶结点中。结果如图(d)所示。

最后,试着将F插人前一棵树中。此时,根节点不是满的,无需对根节点做分裂,直接走B-TREE-INSERT中的第9行,调用B-TREE-INSERT-NONFULL,但是包含ABCDE的结点是满的。结点 ABCDE会进行分裂,中位关键字C会被提升到父结点中。然后,F就可以被插入到新得到的两棵子树中的右边一棵的最右边(DE结点的右边),最终结果如图(e)所示。


四、从B树中删除关键字

通过前面的介绍,读者已经知道,B树上插入操作只能够在叶结点上操作。B树上的删除操作总体上与插入操作类似,但要略微复杂一点,因为我们允许从任意一个结点(不一定是叶结点)中删除一个关键字,而且当从一个内部结点删除一个关键字时,还要重新安排这个结点的核子。与插入操作一样,必须防止因删除操作而导致树的结构违反B树性质。就像必须保证一个结点不会因为插入而变得太大一样,必须保证一个结点不会在删除期间变得太小(根结点除外,因为它允许有比最少关键字数t-1还少的关键字个数)。一个简单插入算法,如果插入关键字的路径上结点满,可能需要向上回溯;与此类似,一个简单删除算法,当要删除关键字的路径上之结点(非根)有最少的关键字个数时,也可能需要向上冋溯。

函数B-TREE-DELETE从以x为根的子树中删除关键字k。我们设计的这个过程必须保证无论怎样,结点x递归调用自身时,x中关键字个数至少为最小度数t,注意B的性质要求:除了根节点以外的每个内部结点必须至少有t-1个关键字(所包含之孩子数量x为 t\leq x\leq 2t)。所以,值得注意的是,现在的这个条件要求比通常B树中的最少关键字个数多一个以上。这将导致有时在递归下降至子结点之前,需要把一个关键字移到子结点中。这个加强的条件允许在一趟下降过程中,就可以将一个关键字从树中删除,(如无特殊情况就)无需任何“向上回溯”。

图4-(a)



图4-(b)



图4-(c)

现在简要地介绍删除操作是如何工作的:
1. 如果关键字k在结点x中,并且x是叶结点,则从x中删除k。
2. 如果关键字k在结点x中,并且x是内部结点,则做以下操作:

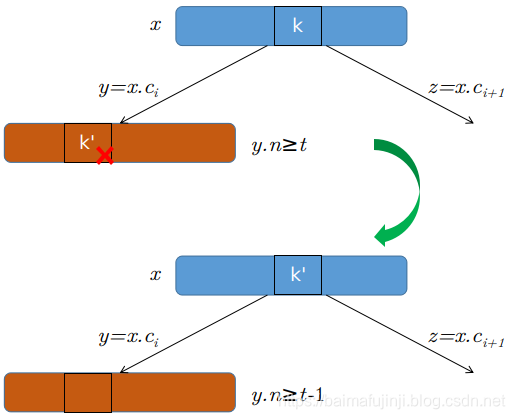

  • a)如果结点x中前于k的子结点y,至少包含t个关键字,则找出k在以y为根的子树中的前驱k'。递归地删除k',并在x中用k'代替k。(找到k'并删除它可在沿树下降的单向过程中完成。)如图4-(a) 所示。

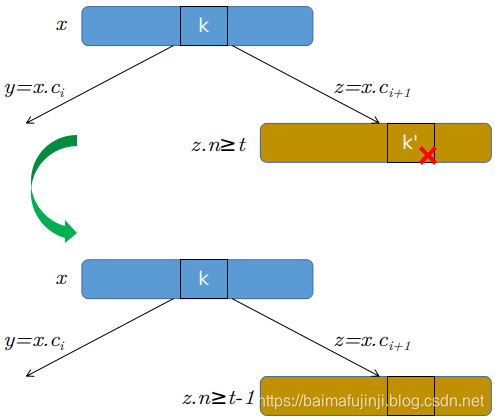

  • b)对称地,如果y有少于t个关键字,则检査结点x中后于k的子结点z。如果z至少有t个关键字,则找出k在以z为根的子树中的后继k'。递归地删除k',并在x中用k'代替k。(找到并删除它可在沿树下降的单向过程中完成。)如图4-(b) 所示。

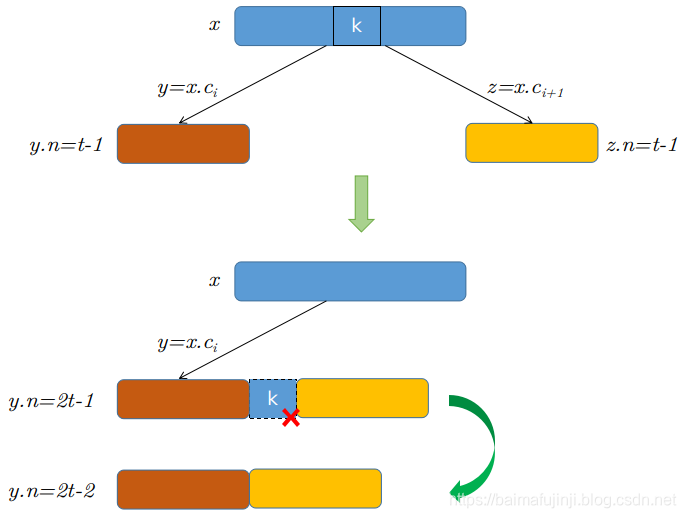

  • c)否则,如果y和z都只含有t-1个关键字,则将k和z的全部合并进y,这样x就失去了k和指向z的指针,并且,现在y包含2t-1个关键字。然后释放z并递归地从y中删除k。如图4-(c) 所示。

3. 如果关键字k当前不在内部结点x中,则确定必包含k的子树的根x.c_i(如果k确实在树中)。如果x.c_i只有t-1个关键字,必须执行步骤3a或3b来保证降至一个至少包含t个关键字的结点。然后,通过对x的某个合适的子结点进行递归而结束。

  • a)如果x.c_i只含有t-1个关键字,但是它的一个相邻的兄弟至少包含t个关键字,则将x中的某一个关键字降至x.c_i中,将x.c_i的相邻左兄弟或右兄弟的一个关键字升至x,将该兄弟中相应的孩子指针移到x.c_i中,这样就使得x.c_i增加了一个额外的关键字。
  • b)如果x.c_i以及x.c_i的所有相邻兄弟都只包含t-1个关键字,则将x.c_i与一个兄弟合并,即将x的一个关键字移至新合并的结点,使之成为该结点的中位关键字。

最后给出一个具体的例子,如下图所示,从一棵B树中依次删除关键字F、M、G、D、B。这棵B树的最小度数t=3,因此一个结点(非根)包含的关键字个数不能少于两个。被修改了的结点都以浅色阴影标记。最初的B树如图(a)所示。首先,如图(b)所示,要删除的关键字F位于叶子结点中,所以直接将其删除。接下来,要删除关键字M,但是它位于一个内部结点中,而且它的前驱孩子JKL中的关键字数量为3。因此删除M,并将它在左孩子中的前驱L提升并占据M的位置,结果如图(c)所示。再然后,试着删除关键字G,它位于一个内部结点中,而且它左右两侧的孩子都有2个关键字。显然这属于是2c所描述的情况。于是将G下降,并连同右孩子JK一起并入左孩子DE中,构成结点DEGJK,然后从这个叶结点中删除G(也就是1所示描述的叶子结点的情况)。

现在来尝试删除关键字D。从根结点r开始,D不在结点r中,包含D的子树的根是CL结点,该结点中只有2个关键字,而且它的相邻的兄弟结点TX也只包含2个关键字,因此属于3b的情况。递归不能降至结点CL,因为它仅有两个关键字,所以将r中的一个关键字P下降并与CL和TX合并以构成CLPTX;然后就又变成了情况1,随即将D从这个叶结点中删除。得到如图(e)所示的结果。更进一步,如图(e')所示,因为新得到的根节点为空,所以将其删除,树的高度减小1。最后,尝试删除关键字B。这属于3a所描述的情况:移动C以填补B的位置,移动E以填补C的位置。所得之结果如图(f)所示。

由于一棵B树中的大部分关键字都在叶结点中,可以预期在实际中,删除操作最经常用于从叶结点中删除关键字。这样B-TREE-DELETE过程只要沿树下降一趟即可,不需要向上回溯。然而,当要删除某个内部结点的关键字时,该过程也要沿树下降一趟,但可能还要返回删除了关键字的那个结点,以用其前驱或后继来取代被删除的关键字(情况2a和情况2b)。此外,在B树上进行删除操作的设计也是从下面这个大原则上考虑的:如果根结点x成为一个不含任何关键字的内部结点,那么x就要被删除,x的唯一孩子x.c_1成为树的新根,从而树的高度降低1,同时也维持树根必须包含至少一个关键字的性质(除非树是空的)。



*本文主要参考《算法导论(第三版)》第18章,其中忽略了关于存储器读写部分的细节。
