RocketMQ的部署架构与代码模块组成

RocketMQ是阿里巴巴开源的一款高性能、高吞吐量、低延迟、高可用的分布式消息队列，通过对RocketMQ源码的学习可以知道一个出色的消息队列如何设计、如何运行。

nameServer

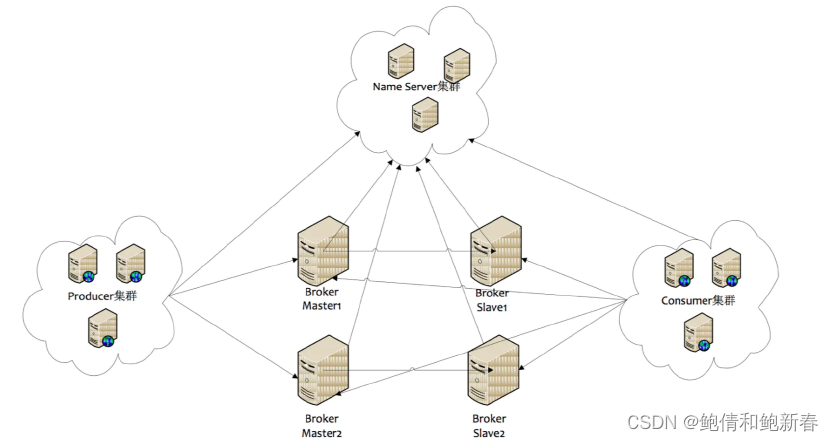

NameServer 是专为 RocketMQ 设计的轻量级元数据管理模块，相当与Kafka中的zookeeper，管理集群中的Broker和元数据，整个Rocketmq集群的工作原理如下图所示:

可以看到，RocketMQ架构上主要分为四部分, Broker、Producer、Consumer、NameServer，其他三个都会与NameServer进行通信，NameServer的作用如下：

1. Broker管理:NameServer接受Broker的注册请求,处理请求数据作为路由信息的基础数据。对broker进行心跳检测机制，检测是否还存活(120s)；
2. topic路由信息管理:每个NameServer都保存整个Broker集群的路由信息，用于Producer和Conumser查询的路由信息，从而进行消息的投递和消费。

producer

消息发布的角色，可集群部署。通过NameServer集群获得Topic的路由信息，包括Topic下面有哪些Queue，这些Queue分布在哪些Broker上等。(Producer只会将消息发送到Master节点，因此只需与Master节点建立连接)。

consumer

消息消费的角色，可集群部署。通过NameServer集群获得Topic的路由信息，连接到对应的Broker上拉取和消费消息。(Master和Slave都可以拉取消息，因此Consumer会与Master和Slave都建立连接)。

broker

主要负责消息的存储、投递和查询以及服务高可用保证。

remoting

远程通信和协议相关的代码，基于netty（rocketmq的通信部分就是由netty去实现的）。

store

持久化，高可用HA相关的一些代码

filter

消息过滤的相关代码

acl

权限相关的代码
