硬件开发设计:PADS中制作锅仔片等异形焊盘

前言

  异形焊盘(Non-Standard Pad)是指形状、尺寸或结构不同于常规圆形、矩形焊盘的特殊焊盘设计。其核心特点是基于实际需求定制的几何形态,以满足电气性能、机械强度、功能、空间布局的特殊要求。


提示:以下是本篇文章正文内容

一、操作环境的设置

1.设计单位的设置

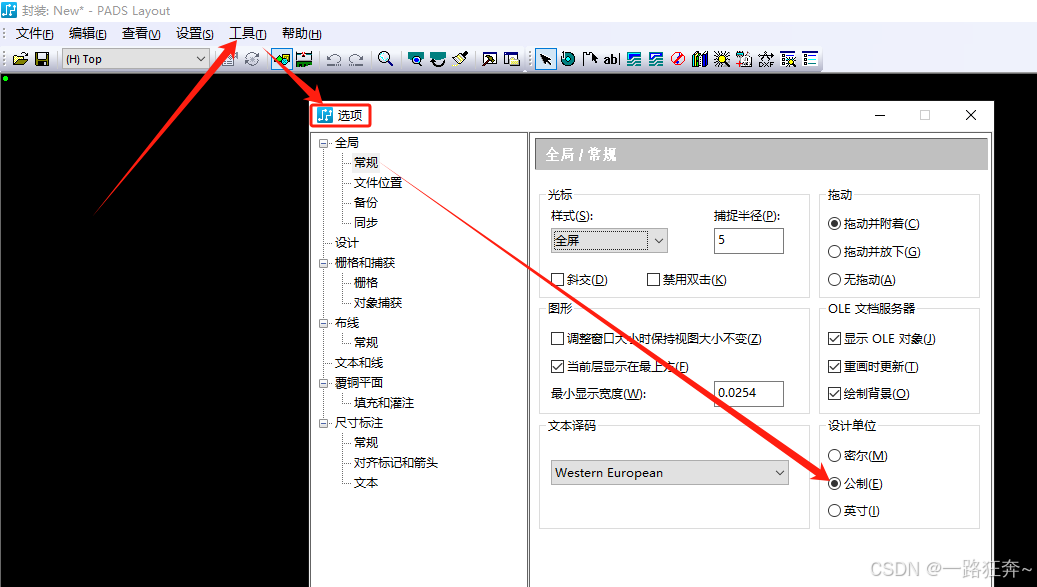

  在PADS的封装编辑环境中,进入“工具”选项,在常规选项目录下,将设计环境中的单位设置为“公制”单位

在这里插入图片描述

2.覆铜栅格的设置

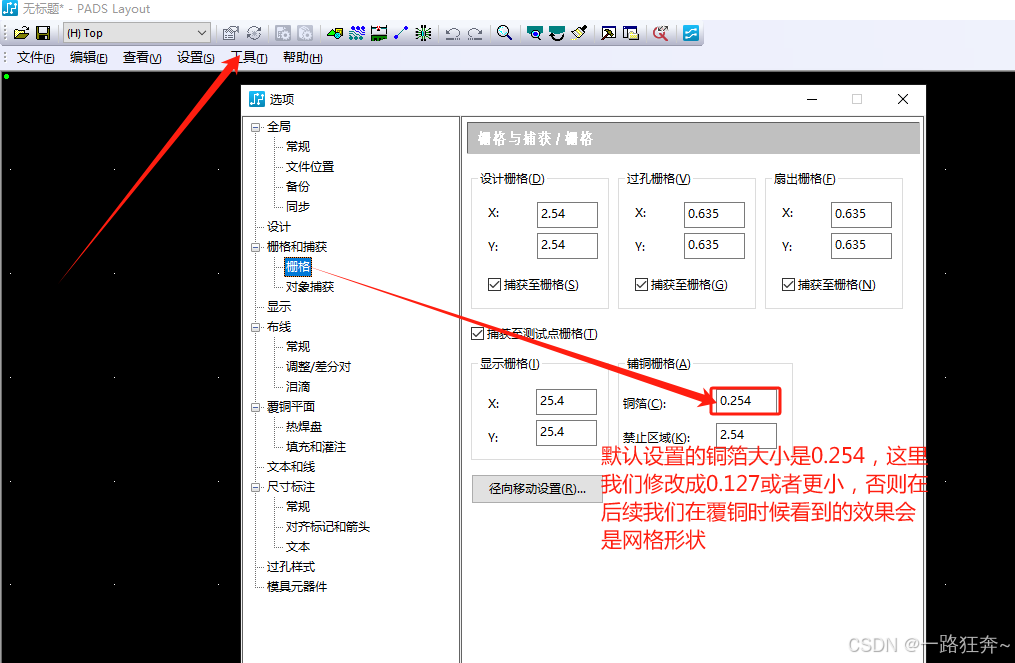

  进入“工具”选项,在栅格目录下,将铜箔栅格显示大小改小

在这里插入图片描述

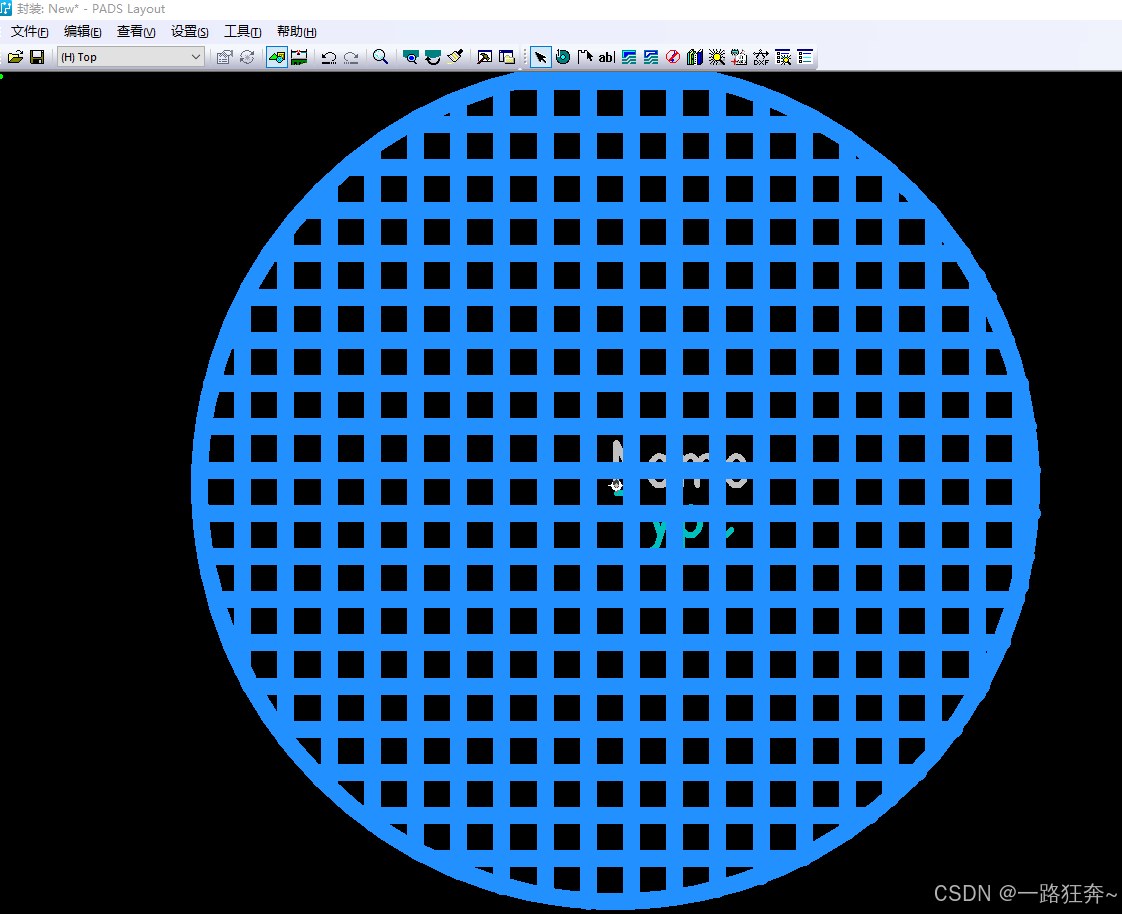

未修改栅格之前,默认的覆铜效果

在这里插入图片描述

修改栅格之后的覆铜效果

在这里插入图片描述

\

二、环形锅仔焊盘封装的制作

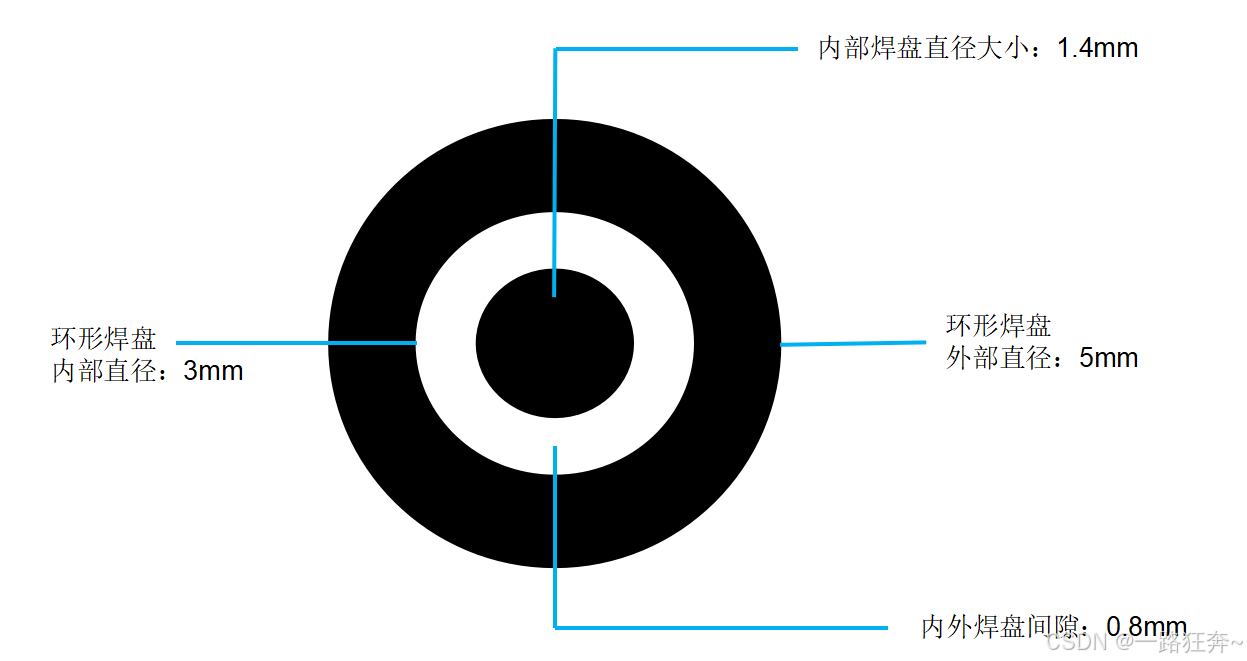

下面以环形内部焊盘直径大小为1.4mm,外部环形焊盘的宽度为1mm尺寸大小的锅仔焊盘为例:

在这里插入图片描述

1.放置焊盘

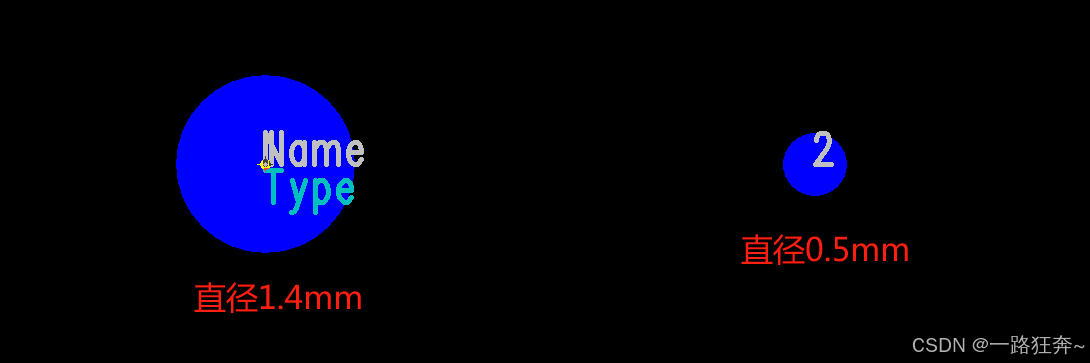

  首先需先放置两个焊盘,第一个作为锅仔焊盘的内部焊盘,焊盘中心设定为坐标原点,焊盘大小按照上图直径1.4mm设置,另外一个焊盘作为锅仔焊盘的外部焊盘,按照上图环形焊盘宽度尺寸或者更小的尺寸放置,这里我设置的大小为0.5mm
在这里插入图片描述

2.放置铜箔

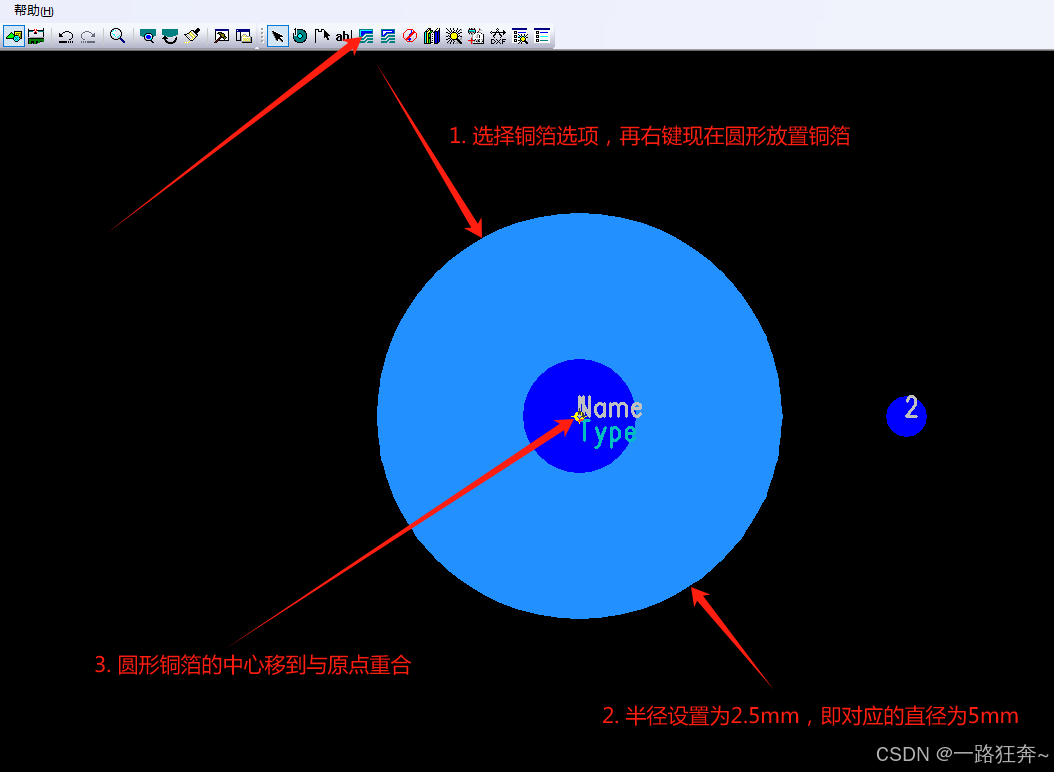

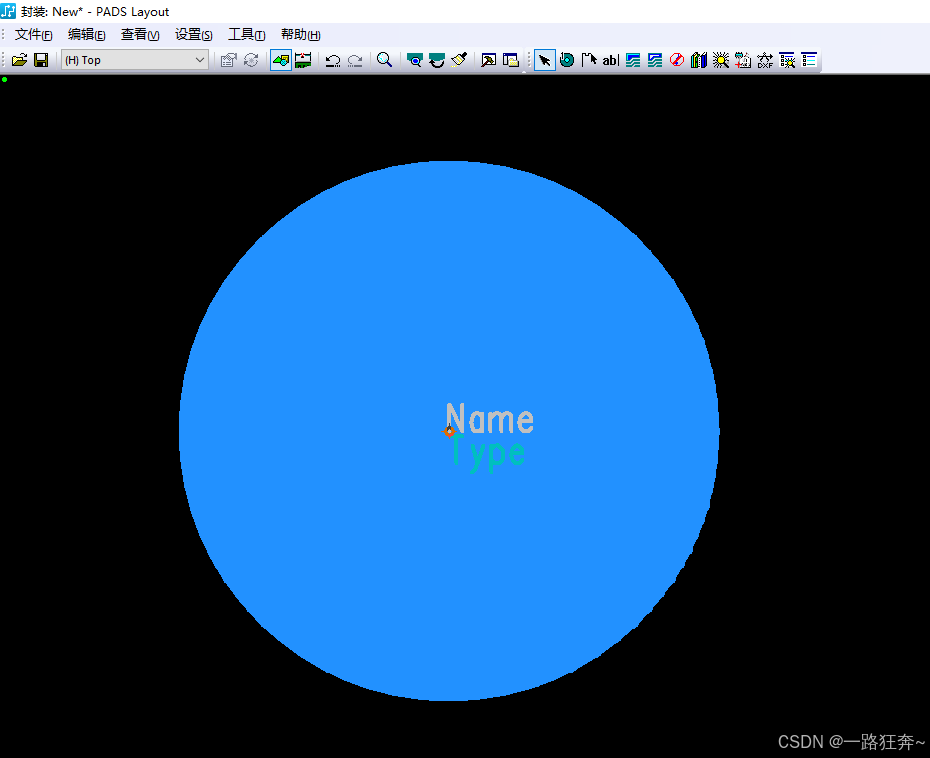

  放置圆形铜箔,尺寸大小为锅仔焊盘的外部直径大小5mm,圆形铜箔所在的层为与前面放置的焊盘默认所在的层(顶层),并选中圆形铜箔移中心移动至与原点重合

在这里插入图片描述

3.添加铜箔挖空区域

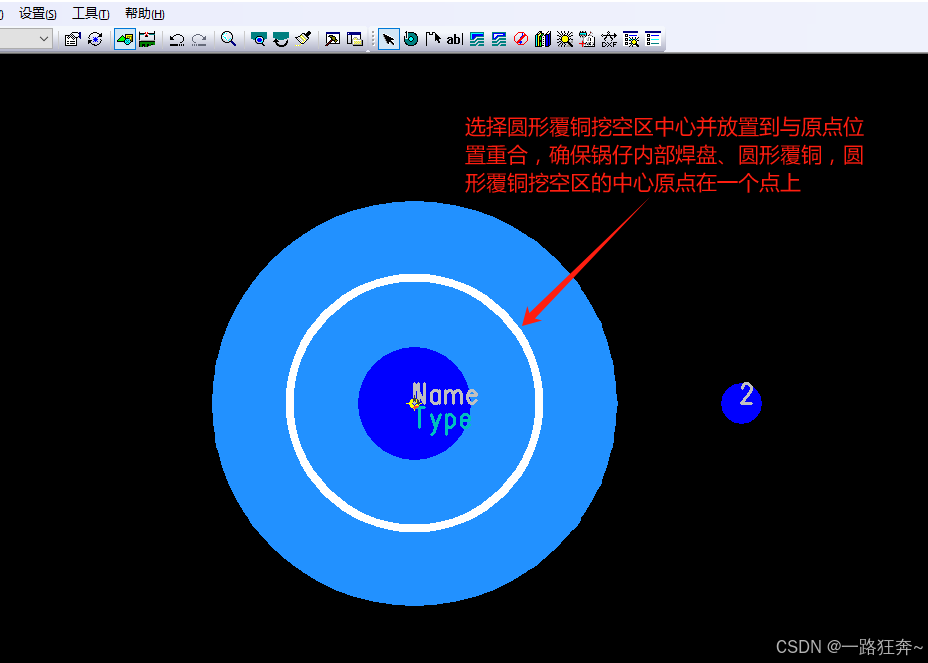

  放置圆形铜箔挖空区域,尺寸大小为锅仔焊盘的环形内部直径大小3mm
在这里插入图片描述在这里插入图片描述

4.将铜箔与铜箔挖空区域闭合

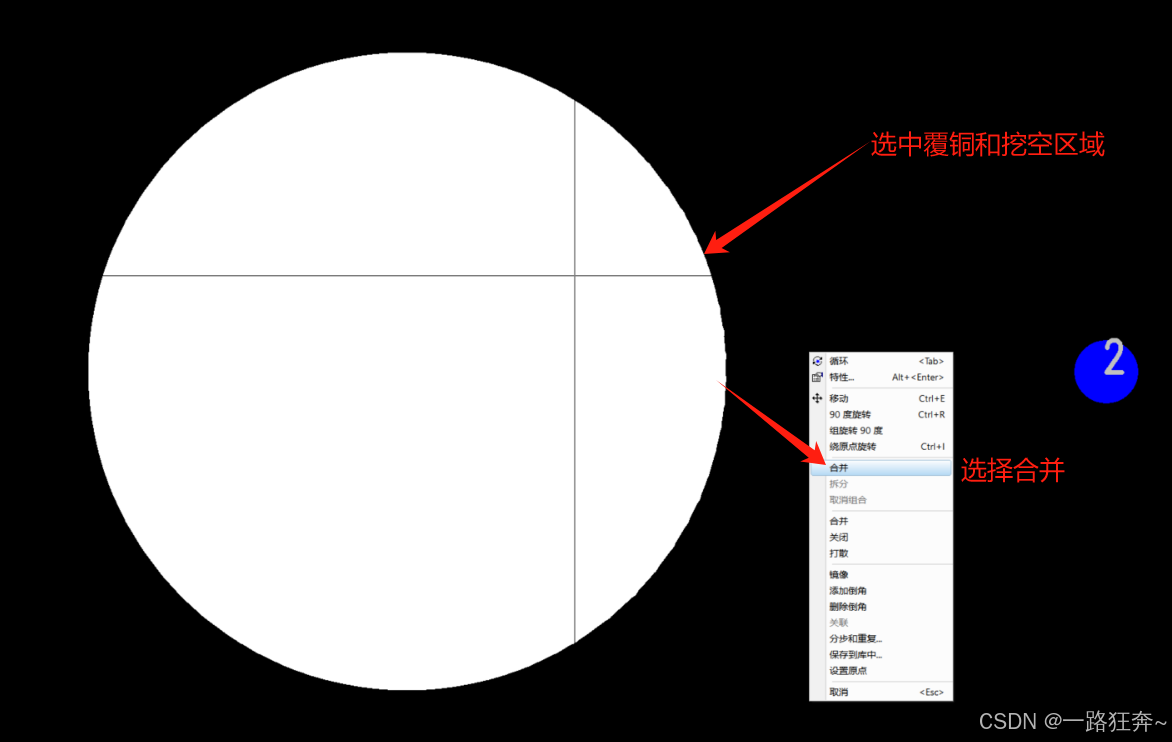

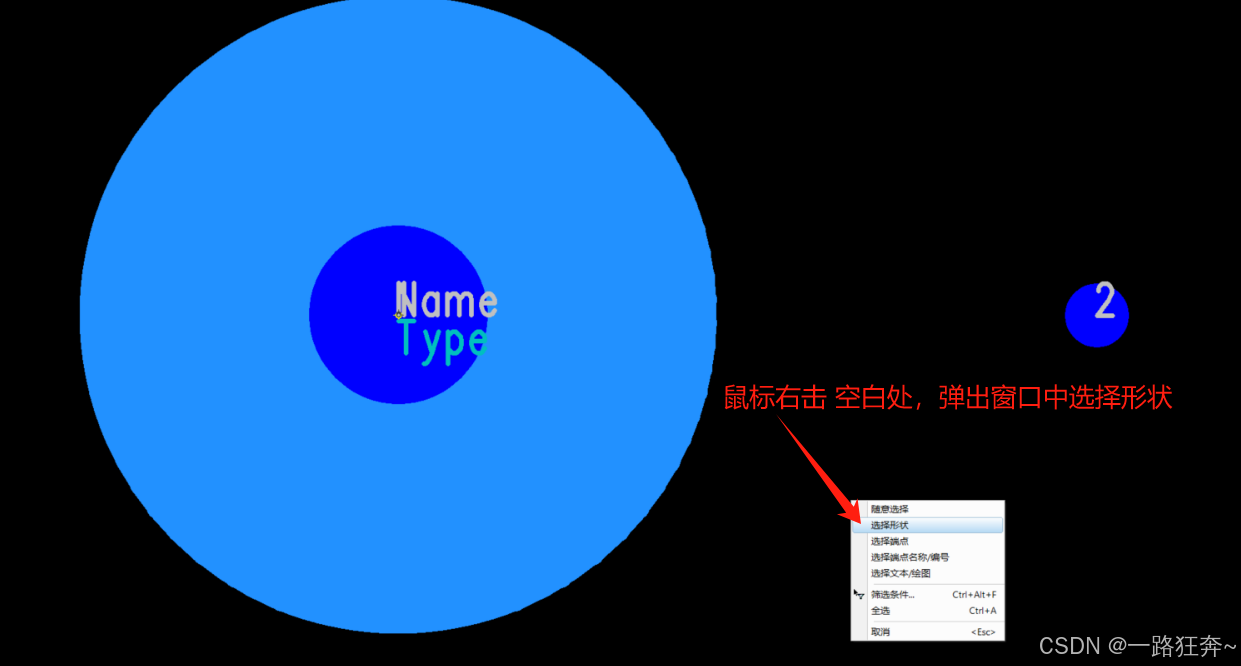

  在封装编辑器空白处,右击调出属性栏,选择 “选择形状”选项,然后通过鼠标左键直径框选刚才放置在一起的圆形覆铜铜箔,以及圆形覆铜挖空区
在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

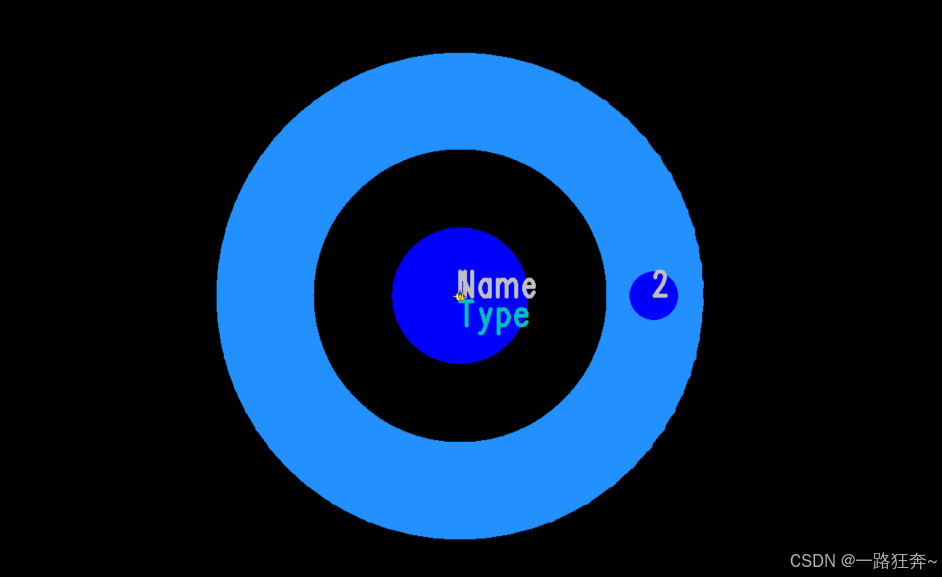

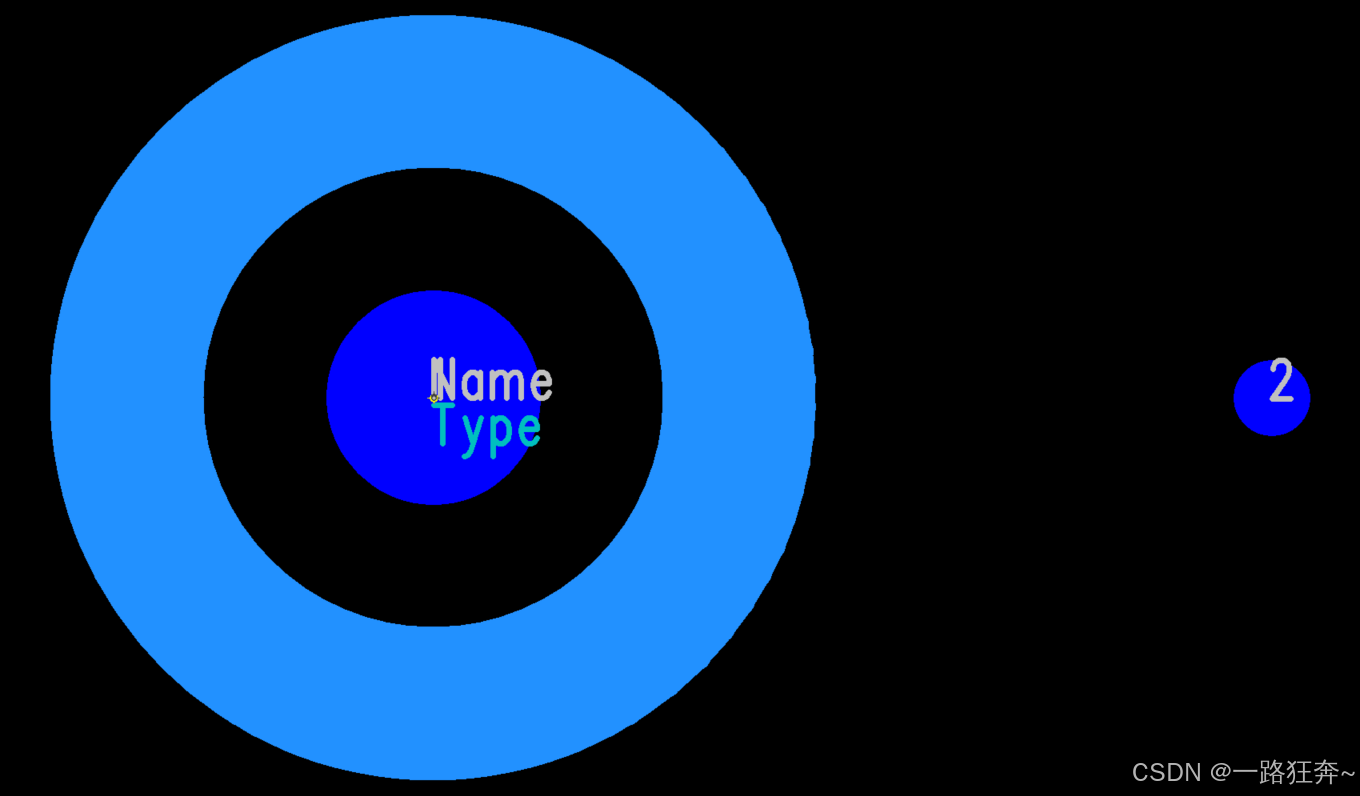

以上就得到了一个锅仔片按钮的环形覆铜区域了

5.将铜箔与焊盘关联
  •   将焊盘2移动到环形覆铜区域上

在这里插入图片描述

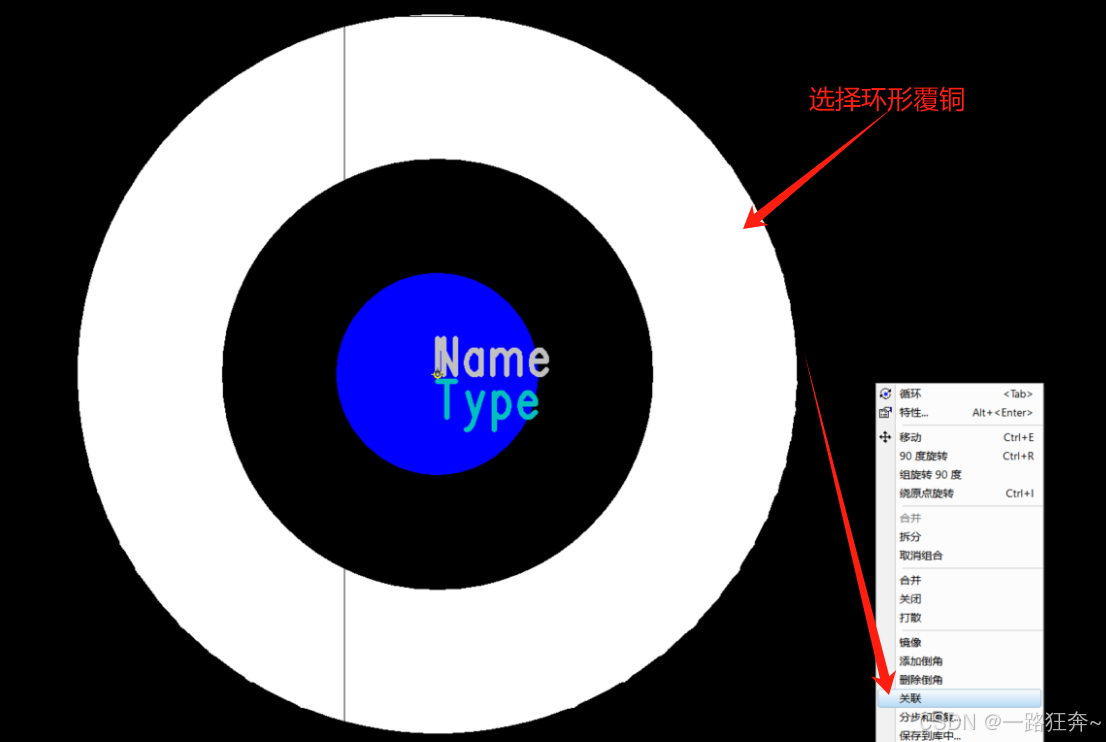

  •   将环形覆铜和焊盘2进行关联:通过鼠标左键选择环形覆铜,然后单击右键调出弹窗进行选择关联, 这里的关联对象,指的就是焊盘2了

在这里插入图片描述

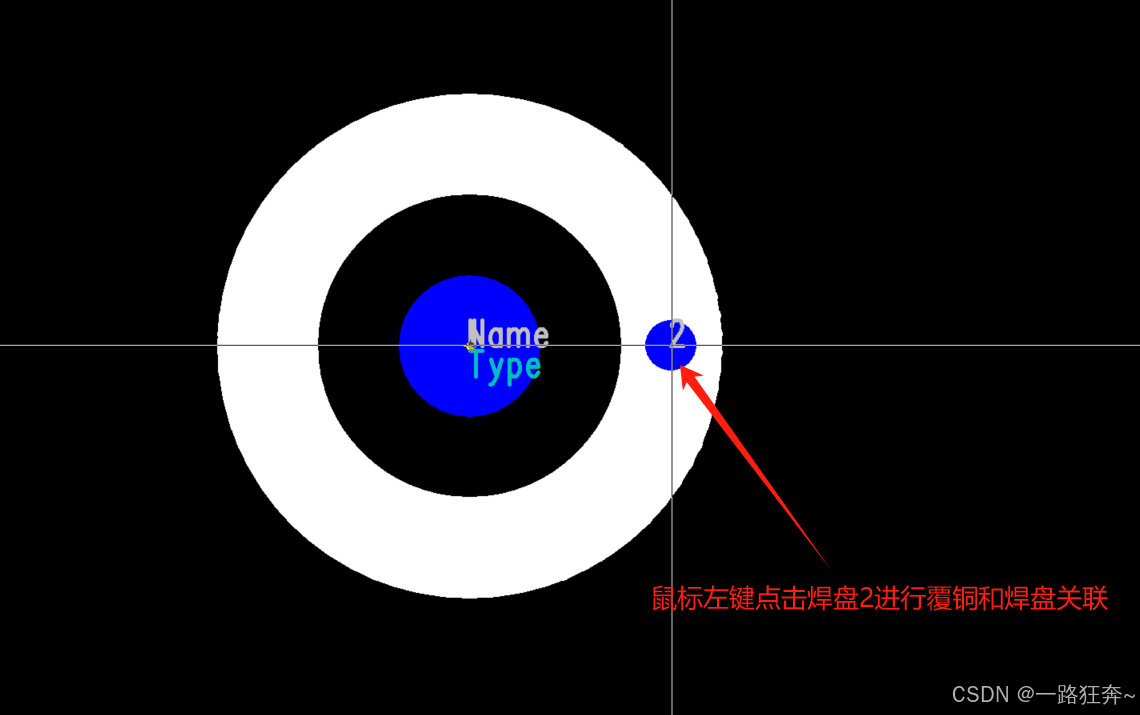

在选择关联后,通过鼠标中间滑动放大或缩小,看到显示出焊盘2后,通过鼠标左键点击一下焊盘2,完成覆铜和焊盘的关联

在这里插入图片描述

在这里插入图片描述

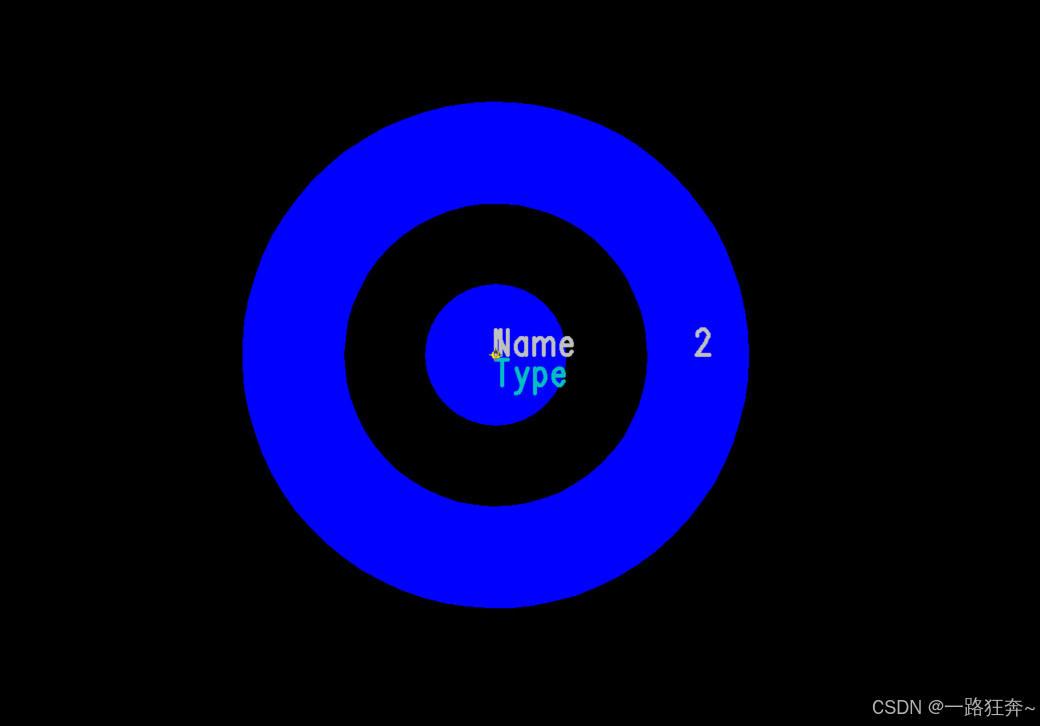

  至此,整个环形覆铜区域的属性都是焊盘2了。

6.锅仔片焊盘后期处理

  以上对锅仔片形状及焊盘封装制作完成,那么还需要做些什么呢,有些刚入门进行产品设计的工程师可能要注意了,锅仔片封装区域内还需要进行净空开窗处理,原因如下:

   建立净空区,可以防止周边铜箔太靠近焊盘,防止其他信号走线跨过短路,在潮湿环境中,也容易使焊盘与外部铜箔发生短路导致按键失灵,所以净空区这时候就起到了隔离的作用;
   建立开窗区,可以防止PCB在上阻焊油时盖到焊盘上,导出锅仔和按键接触性不良,最终导致按键失灵;

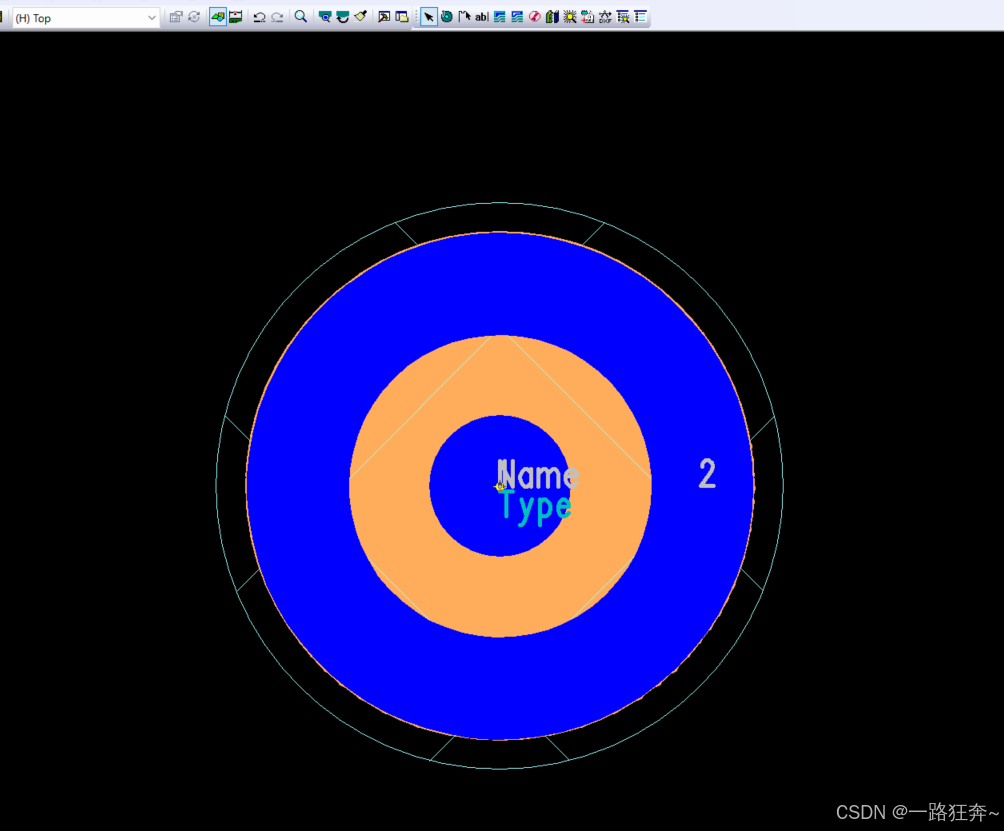

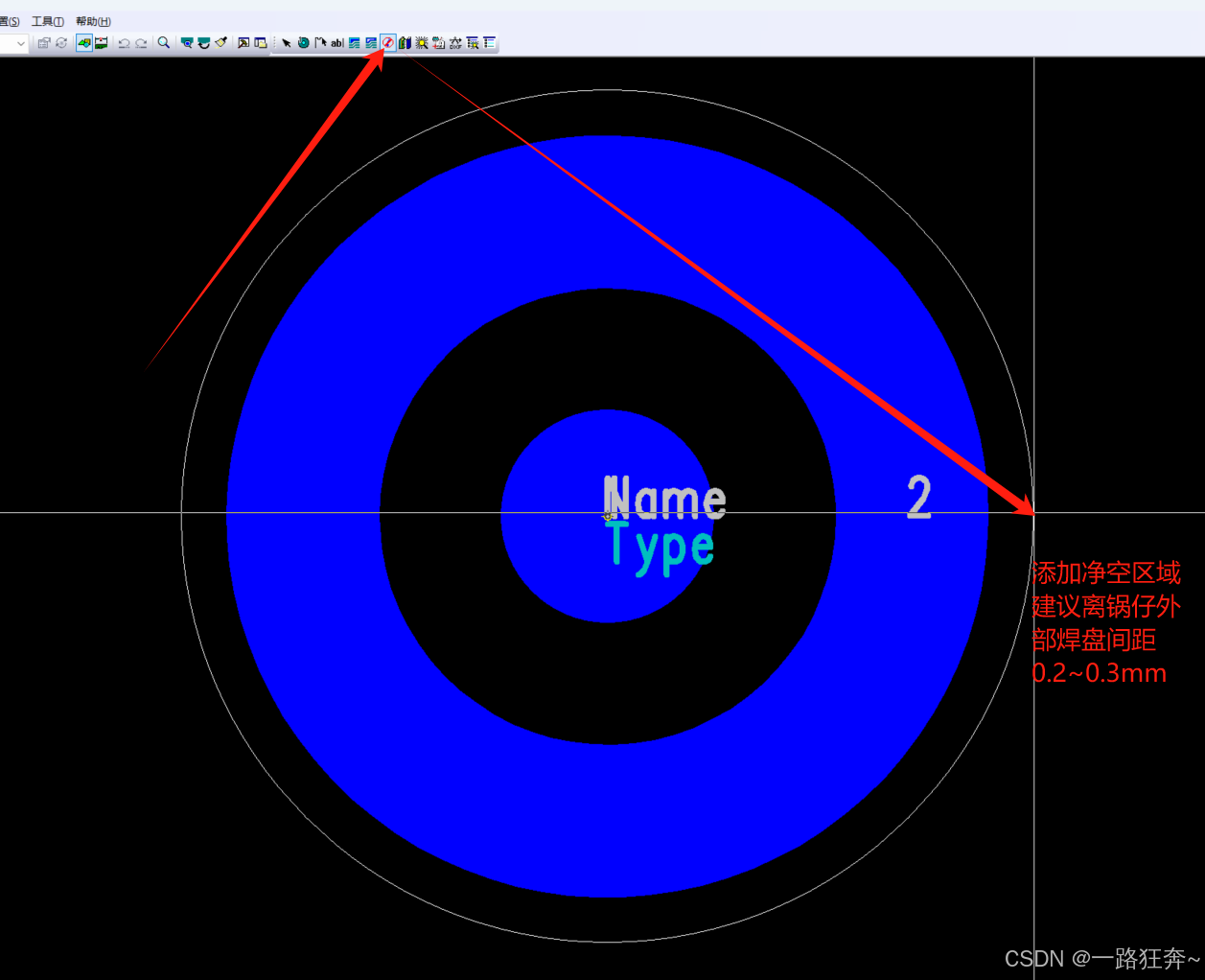

  • 添加净空区域
    在这里插入图片描述

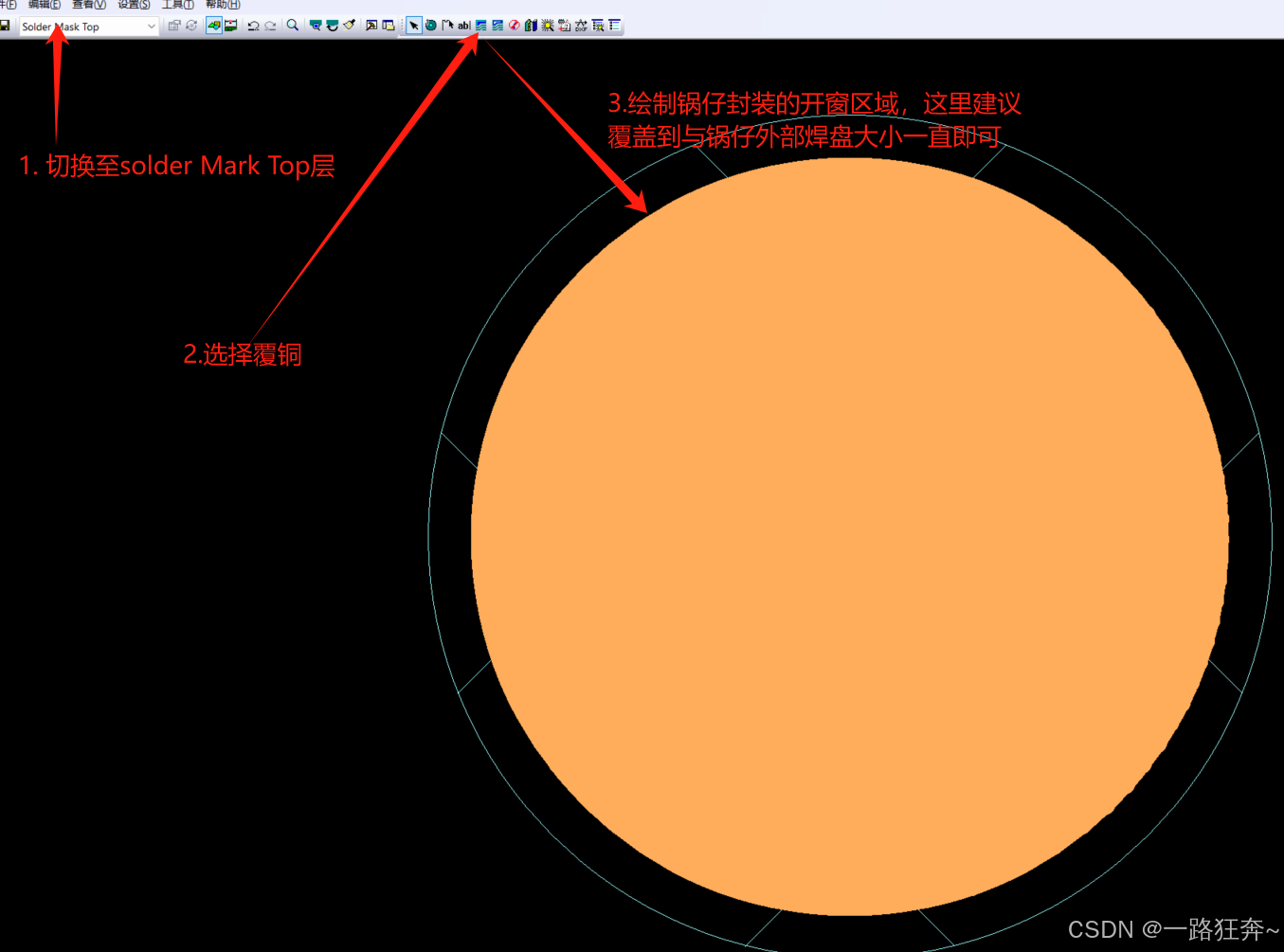

  • 添加开窗区域

在这里插入图片描述
在这里插入图片描述
\

  至此,环形锅仔片封装制作完毕。


\

三、缺口焊盘封装的制作


   缺口封装的操作,这里延续以上** `二、环形锅仔焊盘封装的制作中的第4点**之后进行演示

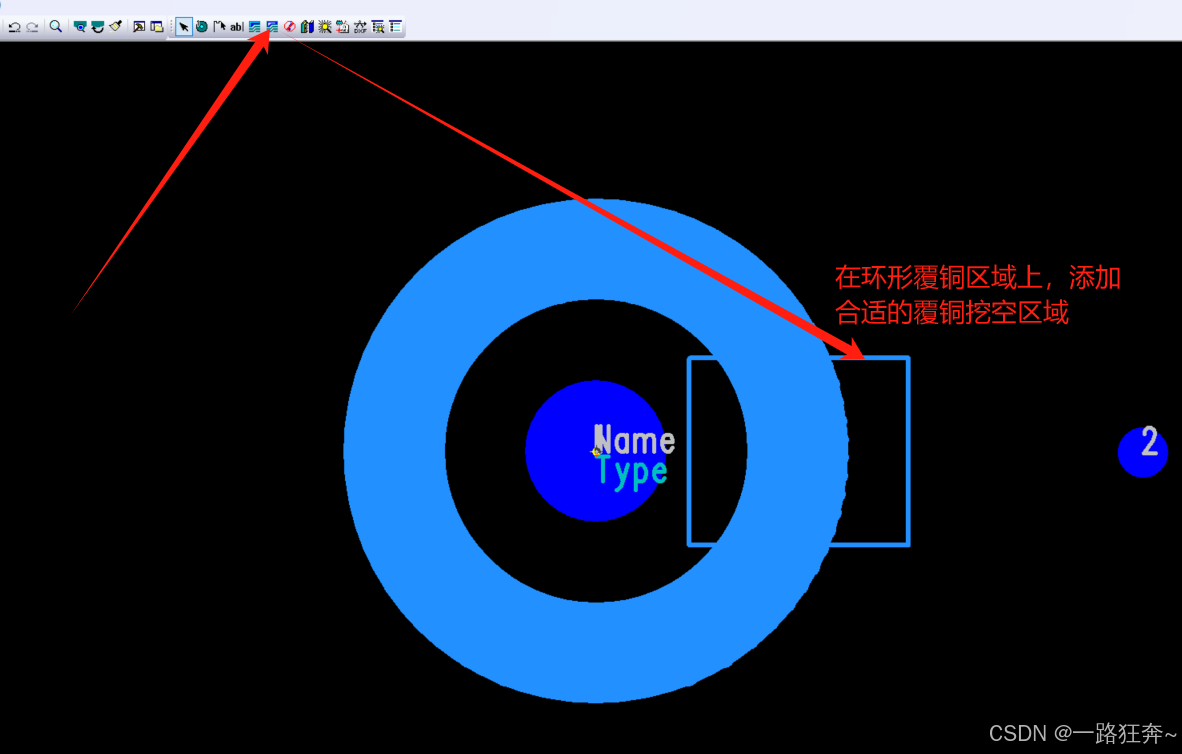

  • 在闭合的环形覆铜区域上,再添加一块覆铜挖空区域

    在这里插入图片描述

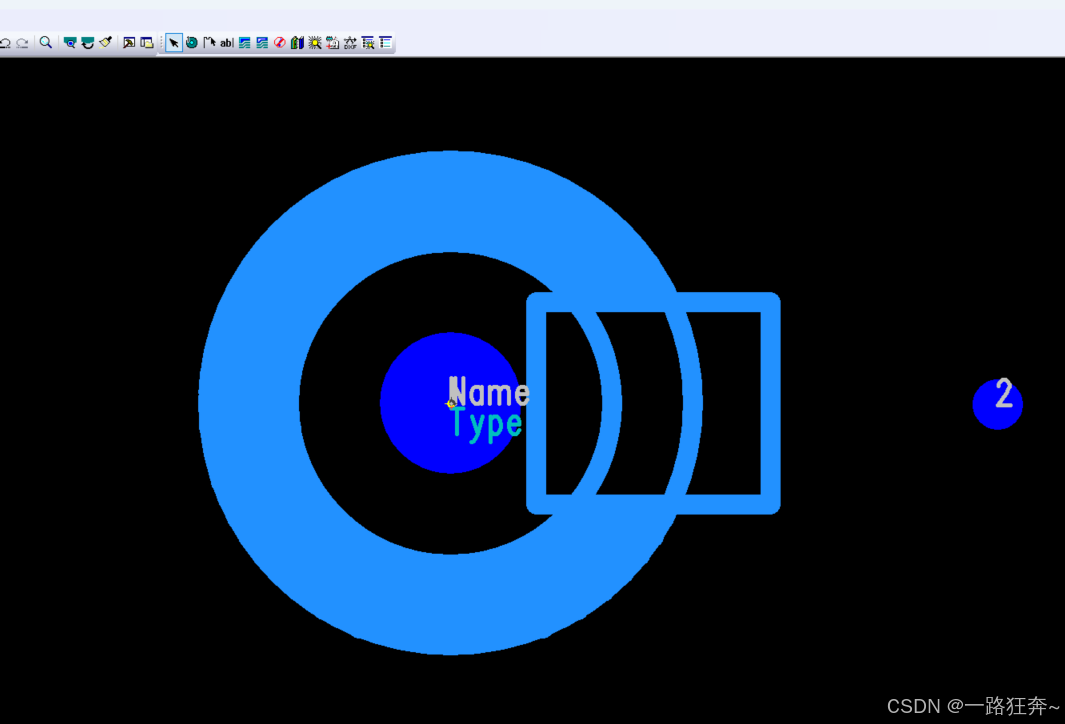

  • 在环形覆铜区域与覆铜挖空区域闭合操作,由于闭合操作上面有过演示,这里只简单描述过程: 单击鼠标右键 -> 选择形状->左键选择环形覆铜区域与覆铜挖空区域 -> 右键选择合并 ,效果如下:在这里插入图片描述

\

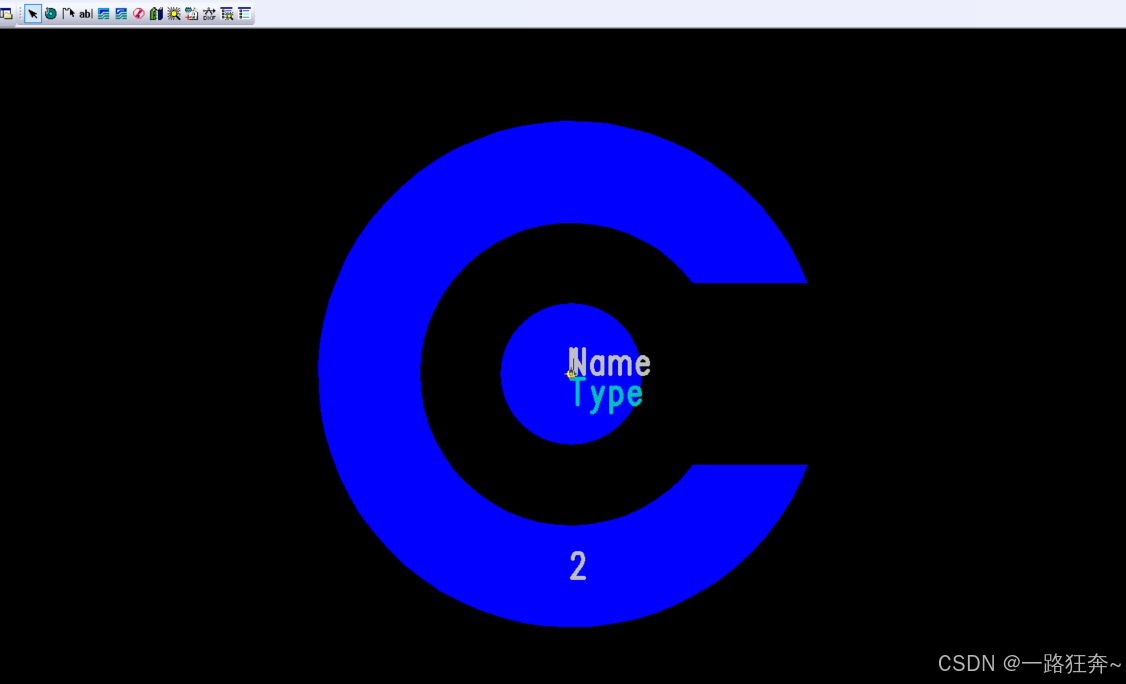

后面操作延续以上二、环形锅仔焊盘封装的制作中的第5点步骤,将焊盘2移带缺口的环形铜箔上,并将缺口环形铜箔与焊盘进行 关联 即可

在这里插入图片描述

\


   以上就是在PADS中制作锅仔片和异形焊盘操作演示,篇幅过长,能坚持看到这里的必定都是道中之人,希望能对大家有所帮助。
