个人直播/流媒体服务解决方案实践

目录

1. 说明

1.1 拓扑结构图

2. 准备工作

2.1 软硬件清单

3. 步骤

3.1 按上面的软硬件清单准备好材料

3.2 内网检查测试

3.3 透传到公网服务器

3.5 机顶盒配置

4. 总结

5. 参考

6. 后语

---

1. 说明

- 在本地局域网建立流媒体服务，并发布到公网服务器供终端（机顶盒/移动设备）订阅浏览

- 整个方案费用：本地硬件，本地上网费，公网服务器费, 域名费

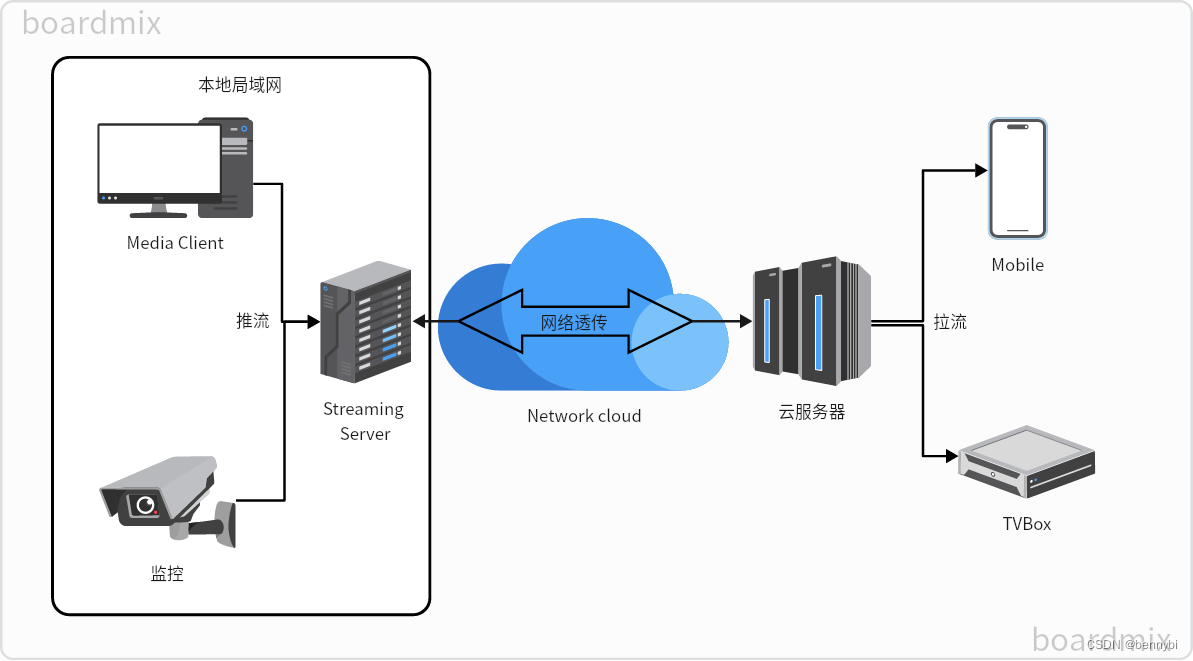

1.1 拓扑结构图

其中： 流媒体服务器（Streaming Server）, 媒体编排/发布客户机(Media Client)

2. 准备工作

2.1 软硬件清单

条目	说明
流媒体小主机	这里我用了虚拟机，分配6核14G，安装软件： 宝塔 oryx - 流媒体服务器，Docker方式 frpc service- frps客户端
媒体编排电脑	4核8G, 安装软件： - vMix  绿色版
TVBOX / 机顶盒 （安卓系统）	4核2G，安装软件： - TVBOX, CatBox等
路由器	- iStoreOS
公网服务器 + 域名	2核1G，安装软件： - frps service - frps 服务端 设置子域名指向, 如 live.xxx.top

3. 步骤

3.1 按上面的软硬件清单准备好材料

3.2 内网检查测试

流媒体服务器:

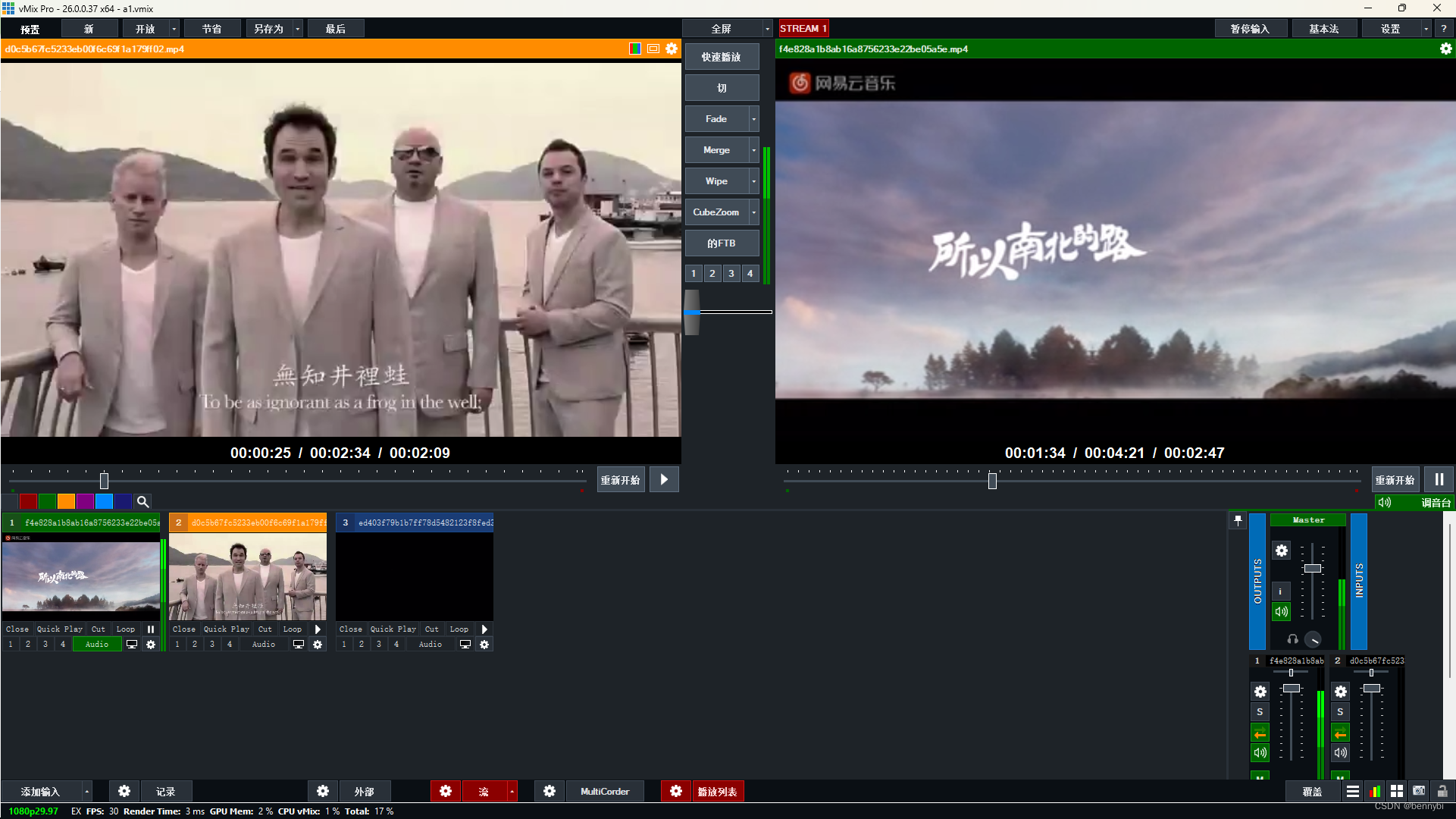

媒体编排机:

其中的流配置里面填上上面的推流地址与密钥

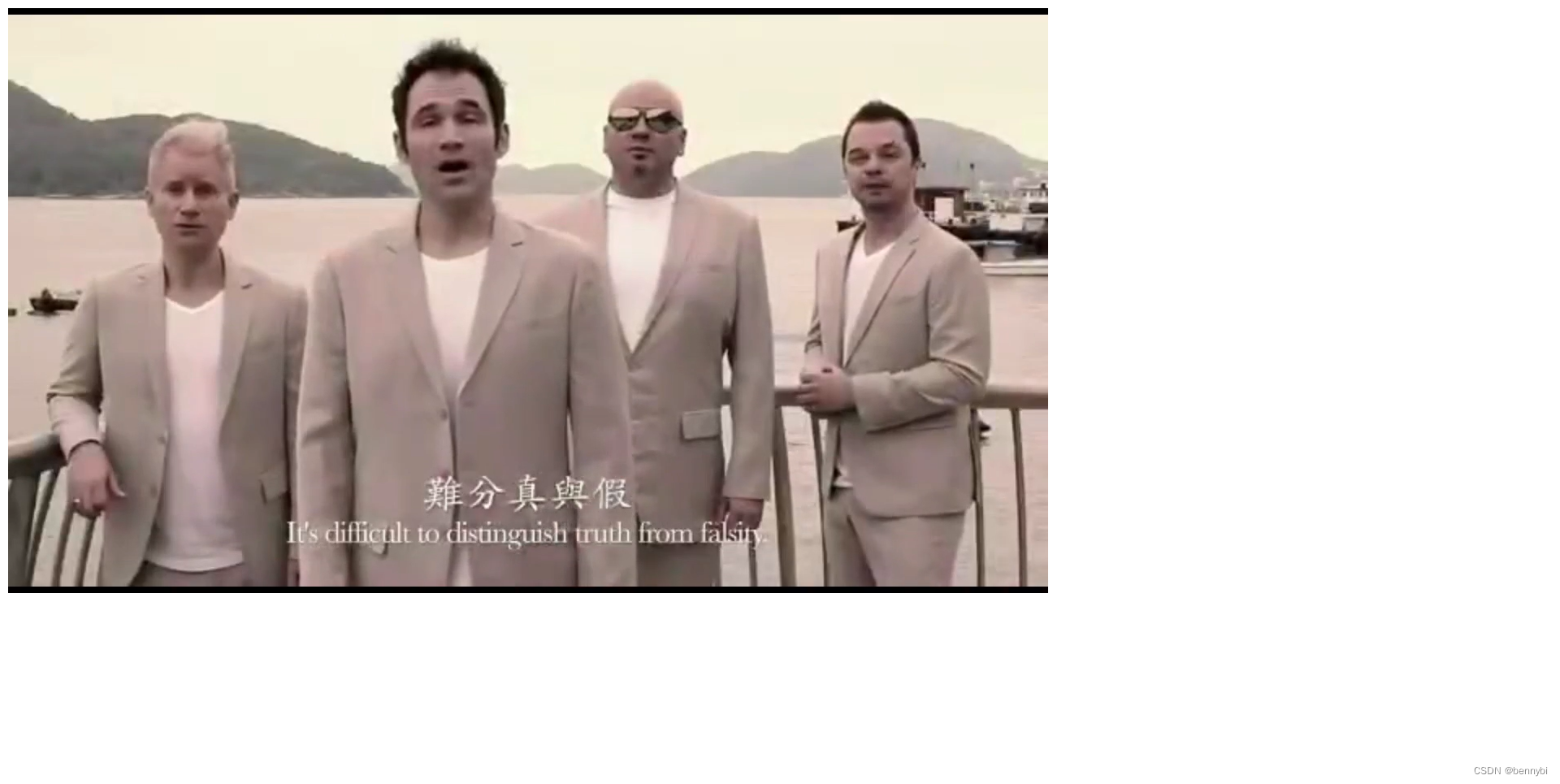

点击SRS中的简易播放器浏览

3.3 透传到公网服务器

- 通过透传软件， 暴露2022端口给外部访问， 注意公网服务器的防火墙开放相关端口。

- 相关命令

cp frps.service /etc/systemd/system

systemctl enable frps.service
systemctl start frps.service

# 客户端相应处理

frp 相关配置

frps.toml

bindPort = 7000

auth.method = "token"   #服务端连接身份认证，默认token
auth.token = "asyouwant"   #服务端token密码

webServer.addr = "0.0.0.0"
webServer.port = 7500
# dashboard 用户名密码，可选，默认为空
webServer.user = "admin"
webServer.password = "asyouwant"

如果遇到这个错误 “error unmarshaling JSON: while decoding JSON: json: cannot unmarshal string into Go value of type v1.ServerConfig”，用下面的json格式

{
  "bindPort": 7000,
  "auth": {
    "method": "token",
    "token": "xxx"
  },
  "webServer": {
    "addr": "0.0.0.0",
    "port": 7500,
    "user": "admin",
    "password": "xxx"
  }
}

 frpc.toml

serverAddr = "frps.***.com"
serverPort = 7000

auth.method = "token"   #服务端连接身份认证，默认token
auth.token = "asyouwant"   #服务端token密码，密码不正确将无法连接服务器


[[proxies]]
name = "ssh"
type = "tcp"
localIP = "127.0.0.1"
localPort = 22
remotePort = 6022
transport.useEncryption = true
transport.useCompression = true

[[proxies]]
name = "oryx"
type = "tcp"
localIP = "127.0.0.1"
localPort = 2022
remotePort = 2022

服务文件

frps.service

[Unit]
Description=frps service
After=network.target

[Service]
Type=simple
ExecStart=/root/frp/frps -c /root/frp/frps.toml
Restart=on-failure
RestartSec=5s

[Install]
WantedBy=multi-user.target

frpc.service

serverAddr = "your domain"
serverPort = 7000

auth.method = "token"   #服务端连接身份认证，默认token
auth.token = "xxx"   #服务端token密码，密码不正确将无法连接服务器

#transport.tls.enable = true
#transport.tls.certFile = "/root/frp/client.crt"
#transport.tls.keyFile = "/root/frp/client.key"
#transport.tls.trustedCaFile = "/root/frp/ca.crt"

[[proxies]]
name = "ssh"
type = "tcp"
localIP = "127.0.0.1"
localPort = 22
remotePort = 6022
transport.useEncryption = true
transport.useCompression = true

[[proxies]]
name = "oryx"
type = "tcp"
localIP = "127.0.0.1"
localPort = 2022
remotePort = 2022

 3.4 公网测试

类似内网测试， 获取HLS流url， 如： http://***.top:2022/live/livestream.m3u8

3.5 机顶盒配置

找个网上的直播节目json做修改，如 live.txt：

🇨🇳｜蓝光频道,#genre#
Ben MTV,http://live.xxx.top:2022/live/livestream.m3u8
4K超高清,http://liveop.cctv.cn/hls/4KHD/playlist.m3u8?zzhongd

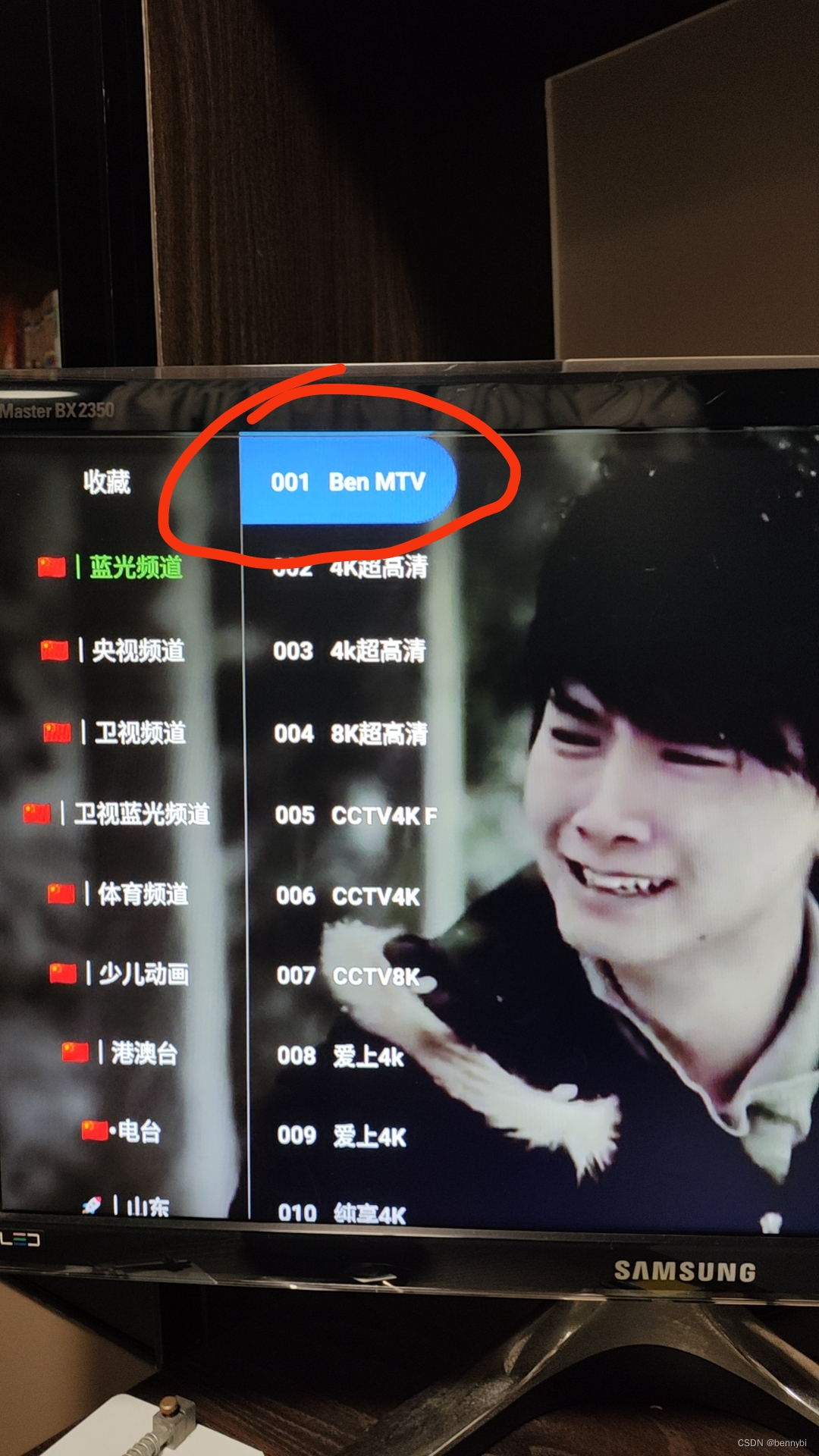

 继续tvbox配置， 导入直播数据源, 打开直播节目, 如图：

搞掂！

4. 总结

- 比较过几个透传方案，都是狠钱党，而且限制多多， 包括：DDNSTO, Ngrok 等。

5. 参考

• SRS (Simple Realtime Server) | SRS
• frp/README.md at dev · fatedier/frp · GitHub
• 内网穿透！如何配置frp新版0.56.0的配置文件.toml：提供web、samba、ssh远程连接示例_frp 配置-CSDN博客

6. 后语

最近环境不太好， 趁着有点时间做些实践方案，分享之 ... 共勉。
