3.0的USB，我们都用错了。

你可能用过一个假的USB3.0

在测试USB3.0移动硬盘的时候，发现一个奇怪的现象：

如果将USB3.0设备缓慢插入或者分段插入USB3.0口后（所谓分段插入即插入一小部分，略做停留再完整插入）

用HDD Tach检测USB3.0移动硬盘的突发传输速度，居然是USB2.0的速度(35MB/s左右)。

在使用NEC，ASMedia USB3.0，芯片的各家主板上验证后，都有这种现象，这是为什么呢？

后来通过仔细研究了USB2.0,USB3.0的接线定义及多次试验后，终于真相大白，让我们一起来看看原因

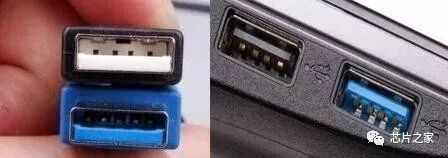

USB2.0，USB3.0外观

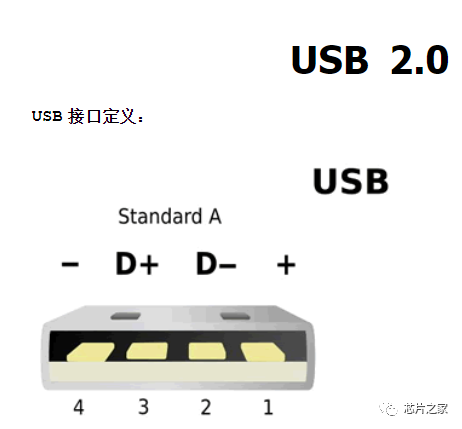

先看一下USB2.0的Pin脚定义，有四根信号线

  再看一下USB3.0公口以及母口的Pin脚定义

从上图我们可看到，USB2.0的1-4Pin的定义和USB3.0一致，

不同的是增加了2对TX,RX信号线及1根Gnd线
后部分的5根Pin脚才是USB3.0的关键Pin脚

当在主板上的USB3.0母口上插入USB3.0设备时:

公口前端的4 pin(USB2.0)信号线会与母口的4 pin(USB2.0)信号线先接触，接着再是5pin的信号线接触.

如果系统侦测设备的短暂时间里，如果我们还没有让后5Pin(USB3.0)信号线接通的话，设备就被系统判定为USB2.0设备了，即：

设备插入时间>系统识别设备的时间，则USB3.0设备被系统提前识别为USB2.0设备

设备插入时间指的是从设备插入开始到后5Pin信号线接通之间的一小段非常短暂的时间.

疑问：设备只是开始插慢了一点，但是设备最后还是被完全插入了，为何设备还是被认成USB2.0设备呢？

这是因为，系统把设备侦测为USB2.0设备后，当公口，母口的USB2.0 pin脚接触后，没有再次启动设备侦测。

我们只需要重启OS，或者在设备管理器下disable USB3.0 Controller，再Enable USB3.0 Controller即可。

通过这样的操作后，我们可以通过运行HD-Tach来验证突其发传输速度，可以达到100MB/s以上。

实测：

这是小编刚刚实测的，传同一个压缩文件，用的USB3.0的移动硬盘

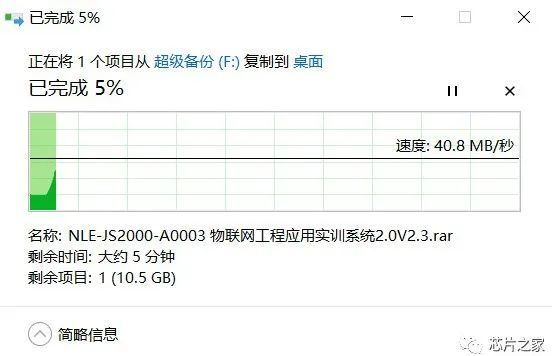

这是慢慢插的：

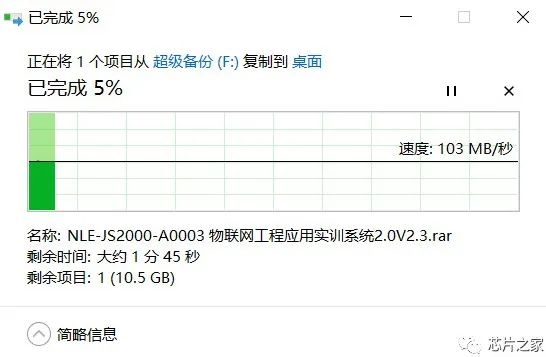

这是快速插的：

出处：corescn.com

-END-

﹌﹌﹌﹌﹌﹌﹌﹌﹌﹌﹌﹌﹌﹌﹌﹌﹌﹌﹌﹌﹌﹌﹌﹌﹌﹌﹌﹌﹌﹌﹌﹌﹌﹌﹌﹌﹌﹌﹌﹌﹌﹌﹌﹌﹌﹌﹌﹌﹌﹌﹌﹌﹌﹌﹌﹌﹌﹌﹌﹌﹌﹌﹌﹌﹌﹌﹌﹌﹌﹌﹌﹌﹌﹌﹌﹌﹌﹌﹌﹌﹌﹌﹌﹌﹌﹌﹌﹌﹌﹌﹌﹌﹌﹌﹌﹌﹌﹌﹌﹌﹌﹌﹌
