关于阻抗设计,重要性不言而喻,特别在多层板中。
因为多层PCB中,介质厚度、铜厚、导线宽度等多个因素都会影响阻抗,何为阻抗,在具有电阻、电感和电容的电路里,对电路中电流所起的阻碍作用。
无论是阻抗过高还是过低都会导致信号不稳定。
除了能自己提前做好设计外呢,是否有工具能借助?
这就不得不推荐下嘉立创!
以下内容转载自嘉立创微信公众号:
嘉立创高多层板全面支持阻抗设计,为大家提供以下两种方式 :
阻抗设计
01
嘉立创提供层压结构,客户按此设计
嘉立创4-20层板共支持252种阻抗结构,非常丰富,后续还会不断增加。为了产品稳定性及易于生产,我们建议您直接采用嘉立创现有的层压结构进行设计。

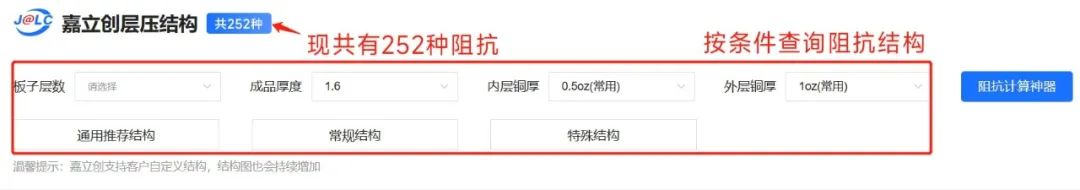

现在,我们将这252种结构全部展示出来,且支持条件查询,方便您参考和选择。
详情可点击文末阅读原文或复制链接查看:
https://tools.jlc.com/jlcTools/#/impedanceDefaultTemplate

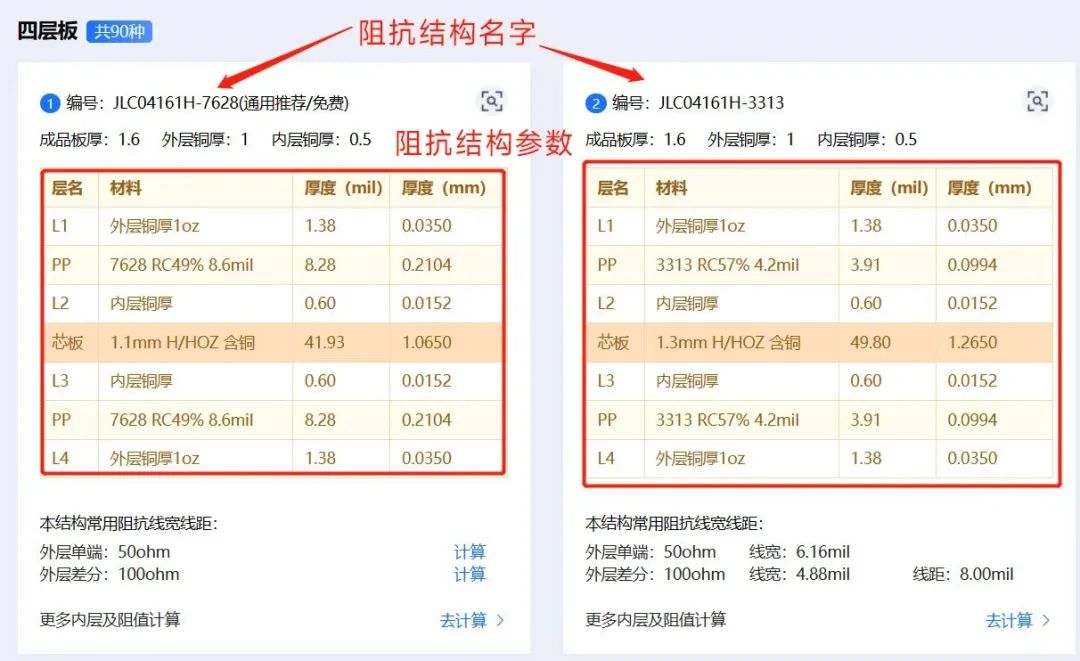

部分截图如下:*点击可查看大图


02

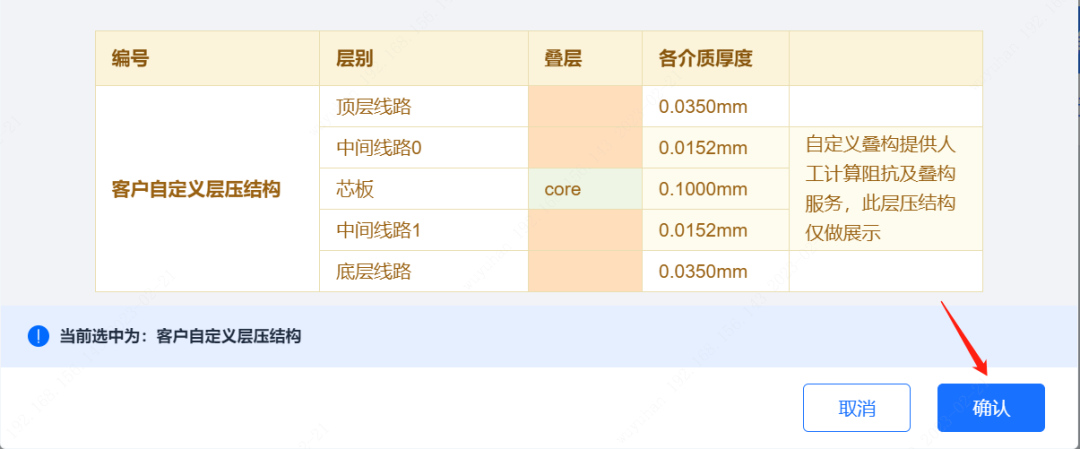

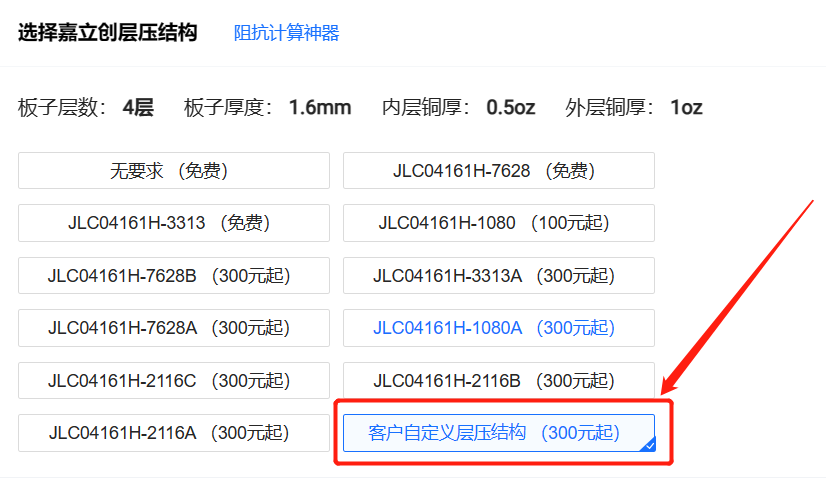

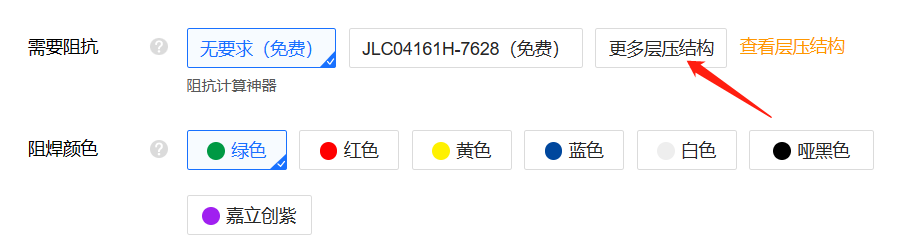

如果嘉立创没有您想要的层压结构,则可以选择自定义,我们人工帮您核算

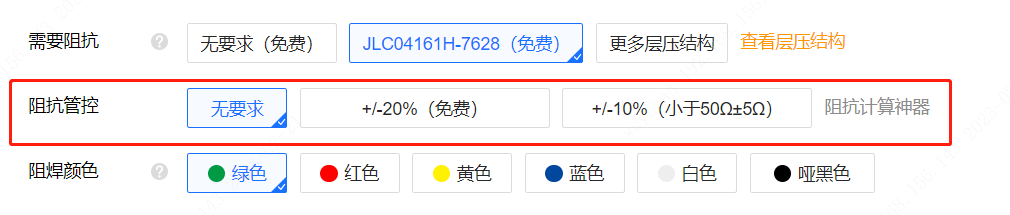

阻抗管控

问题咨询

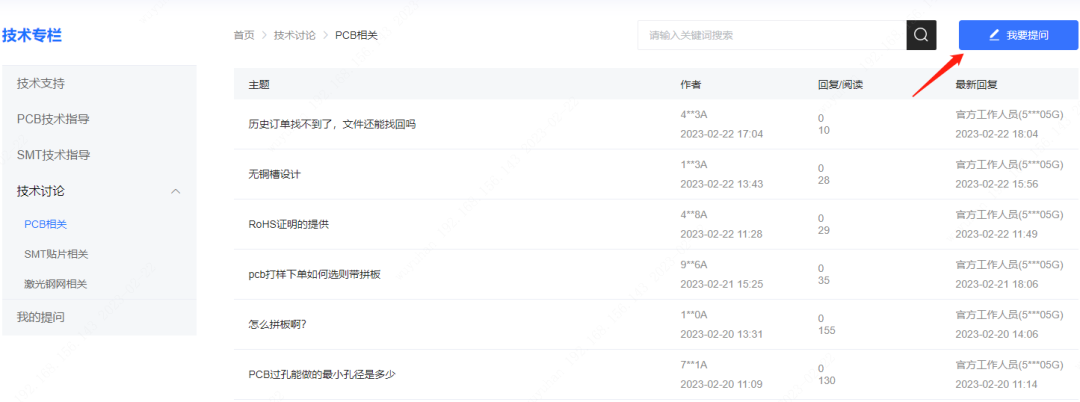

更多技术问题,请移步嘉立创官网“技术讨论”专区,点击“我要提问”,我司将安排专人为您解答。
https://www.jlc.com/portal/q1.html
