Simulink中用模拟器件实现环路滤波器仿真二阶PLL

Simulink仿真

1.模拟电路的输入和输出需要使用Simulink-PS Converter和PS-Simulink Converter
2.模拟电路中必须接入Solver Configuration
3.模拟电路输出电压信号需要Voltage Sensor
4.模拟电路输入电压信号需要Controlled Voltage Source

仿真模型

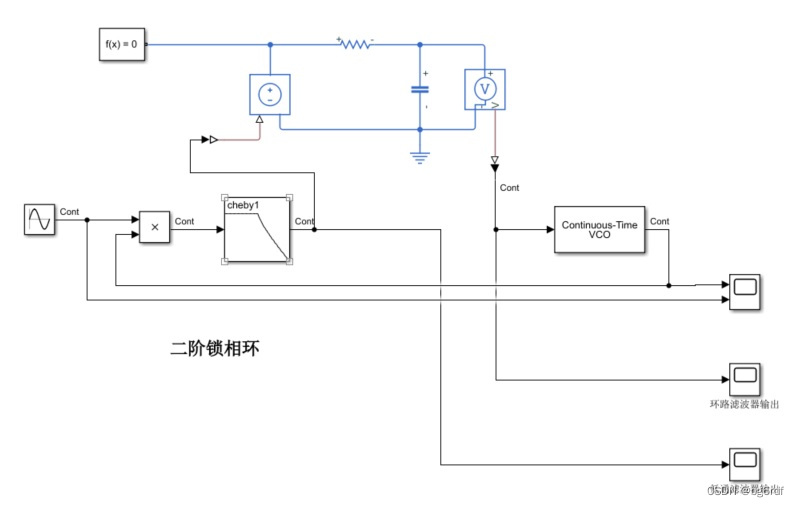

无源RC环路滤波器
无源RC环路滤波器

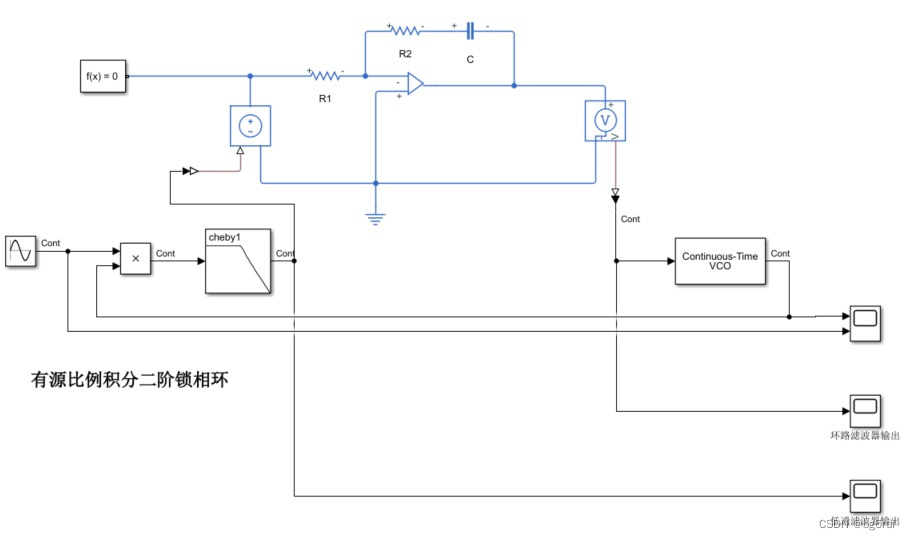

有源比例积分环路滤波器
有源比例积分环路滤波器

仿真结果

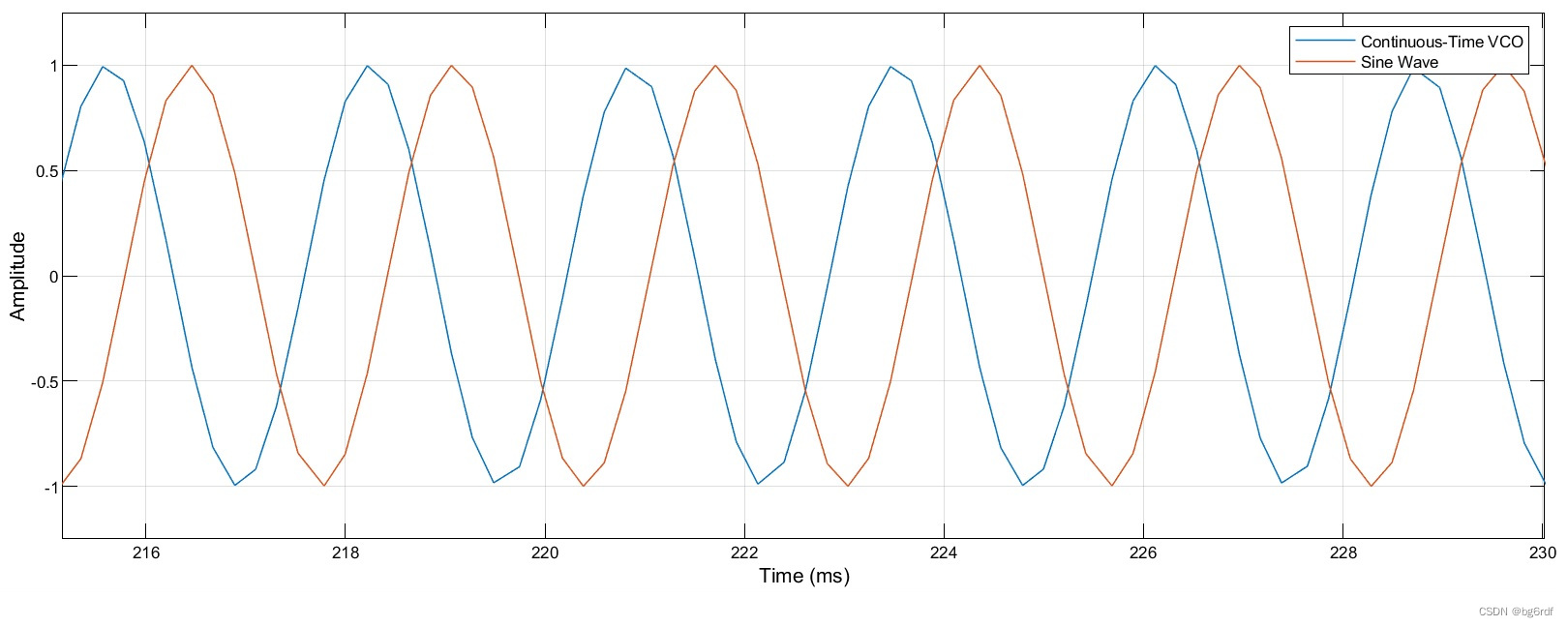

参考信号和VCO输出信号
参考信号和VCO输出信号

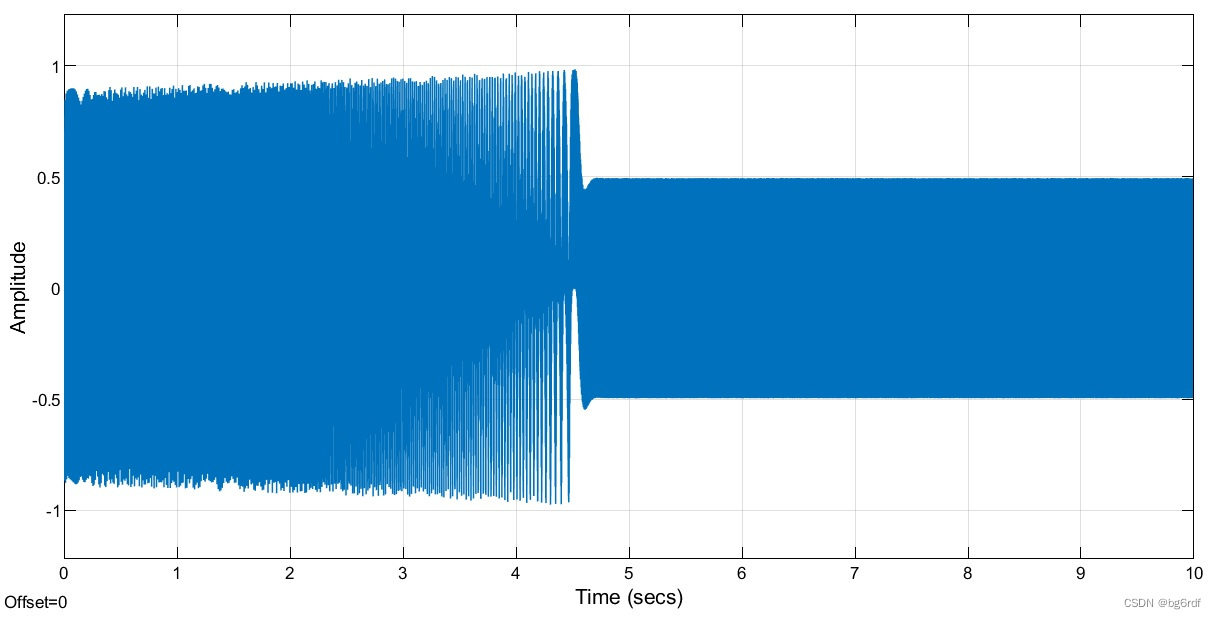

鉴相器LPF输出
鉴相器LPF输出

鉴相器LPF输出

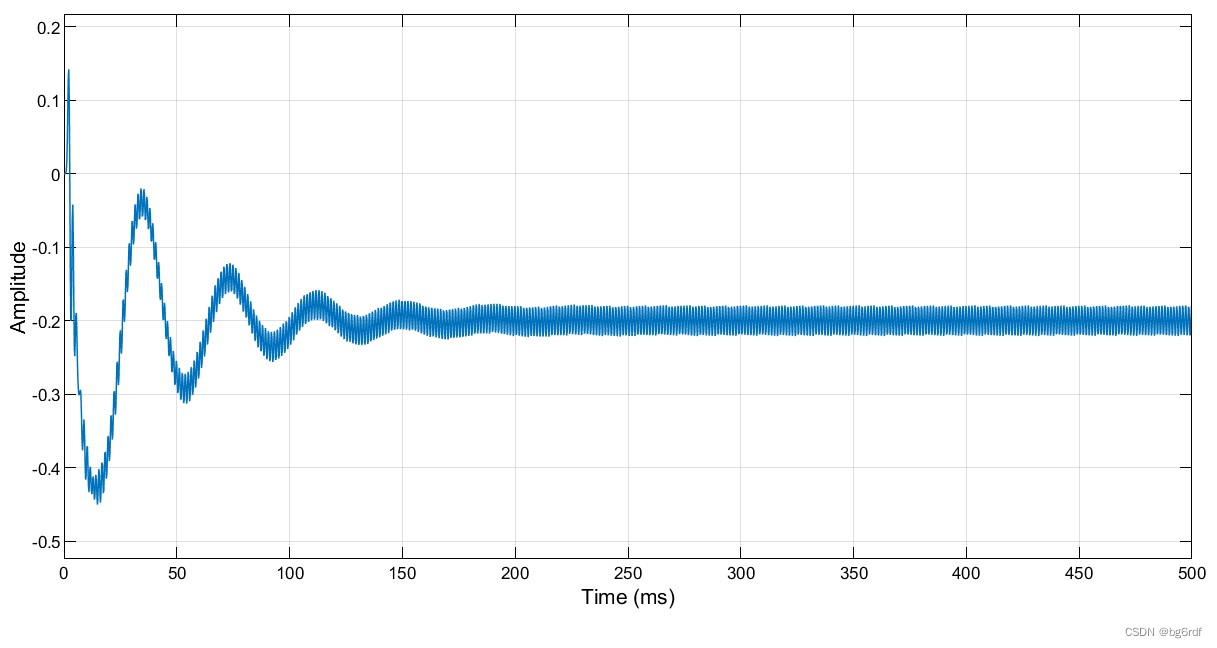

无源环路滤波器输出

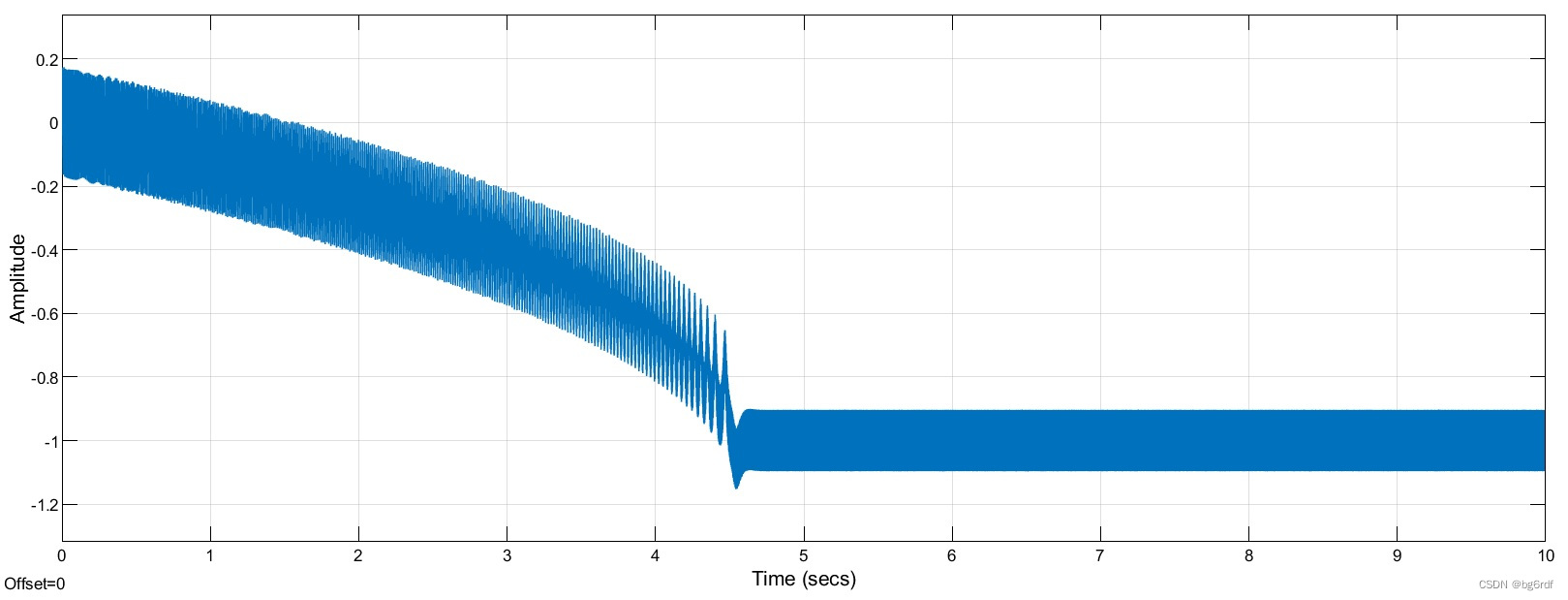

有源环路滤波器输出

环路滤波器输出

仿真文件

Simulink仿真文件

参考

《锁相环原理及FPGA实现》杜勇
