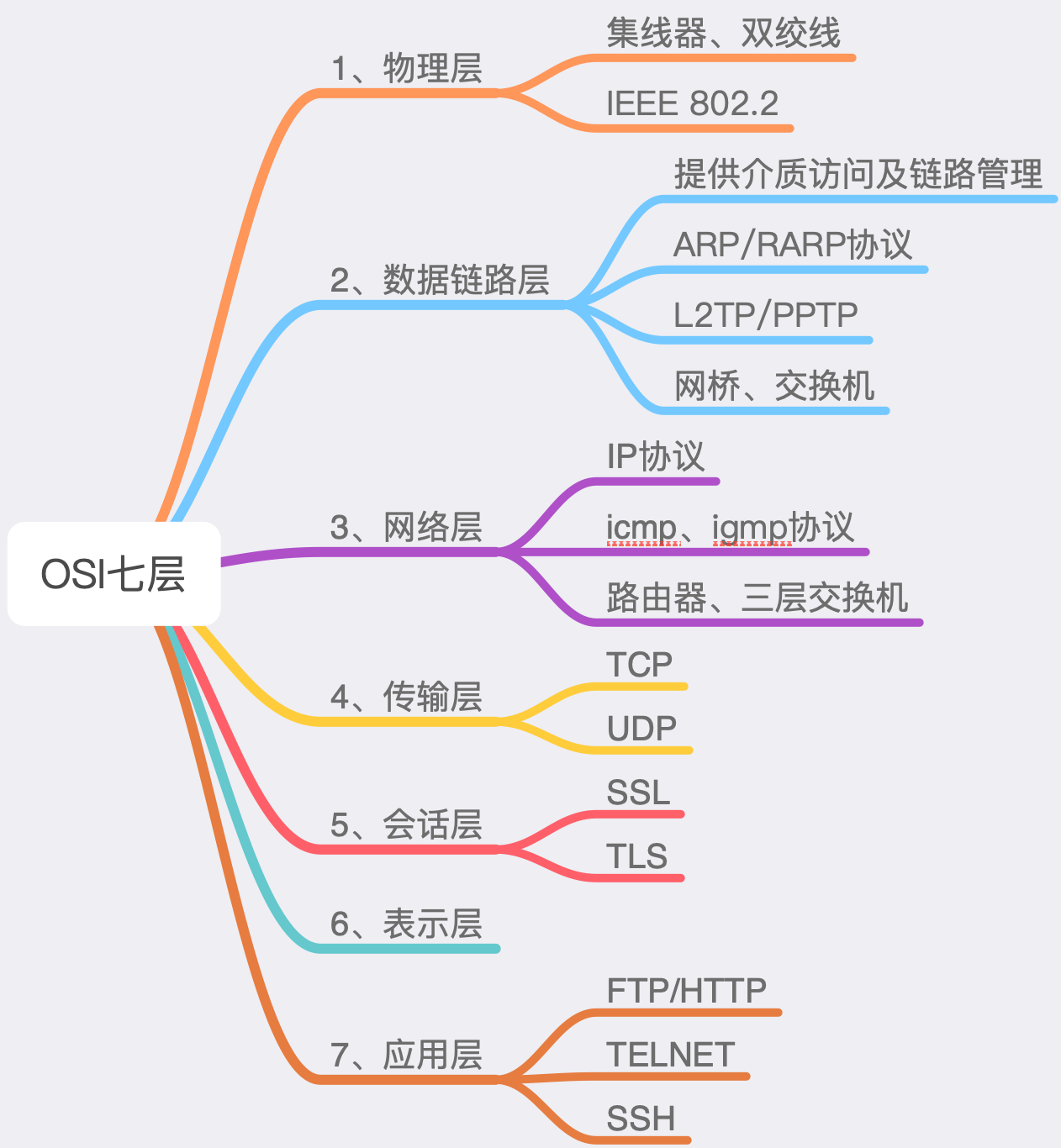

osi七层图解（超详细+思维导图+各协议位置）

osi七层图解（超详细+思维导图+各协议位置）

参考连接：https://www.openwrtdl.com/wordpress/osi%E4%B8%83%E5%B1%82%E5%9B%BE%E8%A7%A3%E6%80%9D%E7%BB%B4%E5%AF%BC%E5%9B%BE

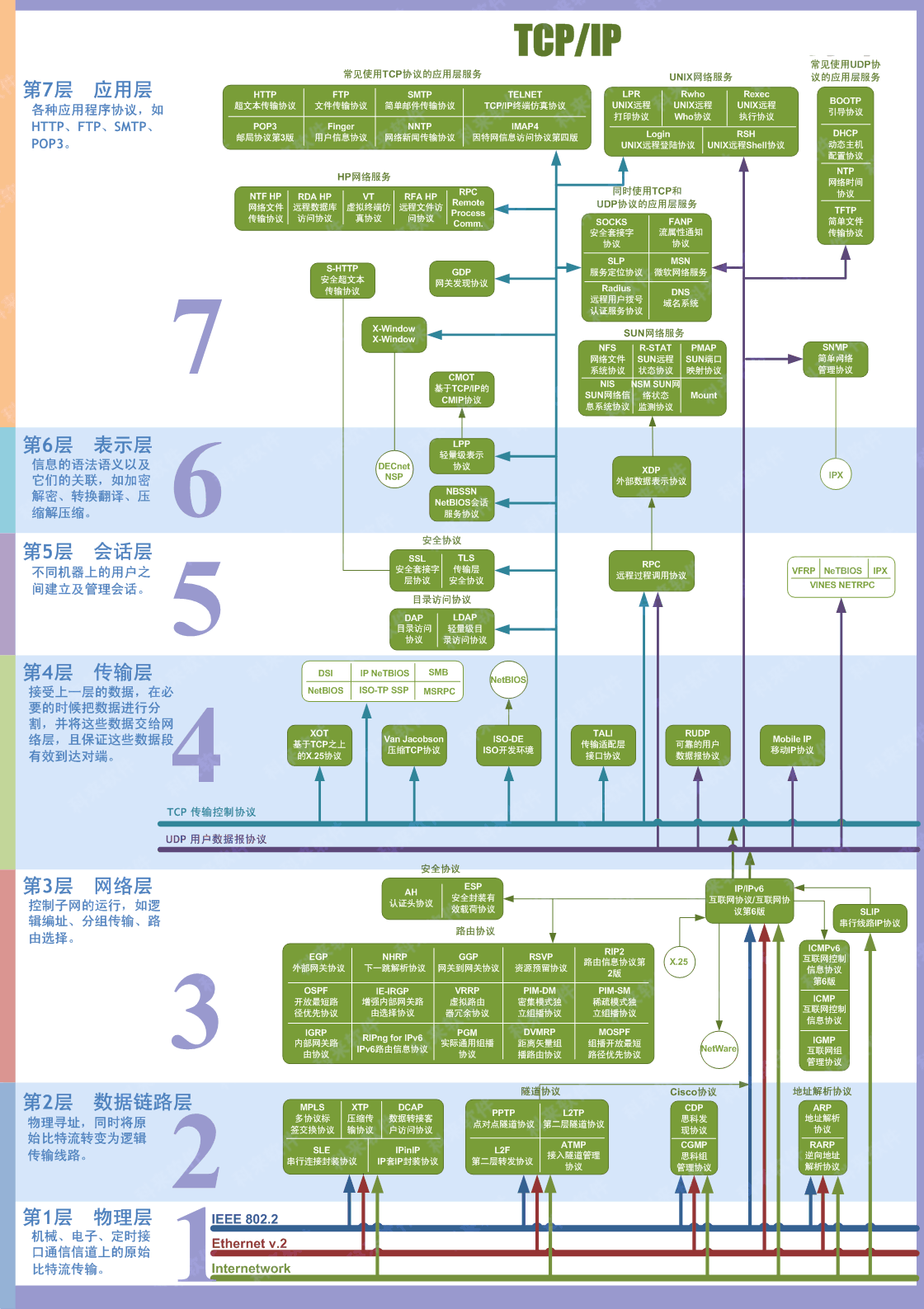

附录：OSI七层模型 相关协议 缩写

1. 应用层

HTTP 超文本传输协议
FTP 文件传输协议
SMTP 简单邮件传输协议
TELNET TCP/IP终端仿真协议
POP3 邮局协议第三版
Finger 用户信息协议
NNTP 网络新闻传输协议
IMAP4 因特网信息访问协议第四版
LPR UNIX 远程打印协议
Rwho UNIX 远程 Who协议
Rexec UNIX远程执行协议
Login UNIX 远程登陆协议
RSH UNIX 远程Shell协议
NTF HP网络文件传输协议
RDA HP 远程数据库访问协议
VT 虚拟终端仿真协议
RFA HP 远程文件访问协议
RPC Remote Process Comm.
S-HTTP 安全超文本传输协议
GDP网关发现协议
X-Window
CMOT 基于TCP/IP的CMIP协议
SOCKS 安全套接字协议
FANP流属性通知协议
SLP服务定位协议
MSN微软网络服务
Radius 远程用户拨号认证服务协议
DNS 域名系统
NFS网络文件系统协议
NIS SUN 网络信息系统协议
R-STAT SUN远程状态协议
NSM SUN 网络状态监测协议
PMAP SUN 端口映射协议
Mount
LPR UNIX远程打印协议
常用UDP协议的应用层服务
BOOTP引导协议
DHCP动态主机配套协议
NTP网络时间协议
TFTP简单文件传输协议

SNMP简单网络管理协议

2. 表示层

DECnet NSP
LPP 轻量级表示协议
NBSSN NetBIOS会话服务协议
XDP外部数据表示协议
IPX

3. 会话层

SSL 安全套接字层协议
TLS传输层安全协议
DAP目录访问协议
LDAP轻量级目录访问协议
RPC远程过程调用协议
VINES NETRPC
VFRP
NeTBIOS
IPX

4. 传输层

XOT 基于tcp之上的X协议
Van Jacobson 压缩TCP协议
ISO-DE ISO 开发环境——–>NetBISO
TALI 传输适配层接口协议
DSI、NetBIOS、IP NeTBIOS、ISO-TP SSP、SMB、MSRPC
UDP用户数据报协议
RUDP可靠的用户数据报协议
Mobile IP 移动IP协议

5. 网络层

IP/IPv6 互联网协议/互联网协议第六版
ICMPv6互联网控制信息协议第六版
ICMP互联网控制信息协议
IGMP 互联网组管理协议
SLIP 串行线路IP协议
安全协议
AH 认证头协议
ESP 安装封装有效载荷协议
路由协议
EGP 外部网关协议
OSPF 开放最短路径优先协议
IGRP 内部网关路由协议
NHRP 下一跳解析协议
IE-IRGP 增强内部网关路由选择协议
RIPng for IPv6 IPv6路由信息协议
GGP 网关到网关协议
VRRP 虚拟路由器冗余协议
PGM 实际通用组播协议
RSVP 资源预留协议
PIM-DM 密集模式独立组播协议
DVMRP 距离矢量组播路由协议
RIP2 路由信息协议第二版
PIM-SM 稀疏模式独立组播协议
MOSPF 组播开放最短路径优先协议

6. 数据链路层

MPLS 多协议标签交换协议
XTP 压缩传输协议
DCAP 数据转换客户访问协议
SLE 串行连接封装协议
IPinIP IP套IP封装协议
隧道协议
PPTP点对点隧道协议
L2F第二层转发协议
L2TP 第二层隧道协议
ATMP接入隧道管理协议
Cisco 协议
CDP 思科发现协议
CGMP 思科组管理协议
地址解析协议
ARP地址解析协议
RAR逆向地址解析协议

7.

IEEE 802.2
Ethernet v.2
Internetwork
