ModbusTCP转Profinet网关连接拧紧轴驱动器配置案例

本案例是倍讯科技Modbus TCP转Profinet网关连接驱动器的配置案例用到的设备为西门子1200PLC一台，倍讯科技Modbus TCP转Profinet网关一个，拧紧轴驱动器一台。

配置方法：

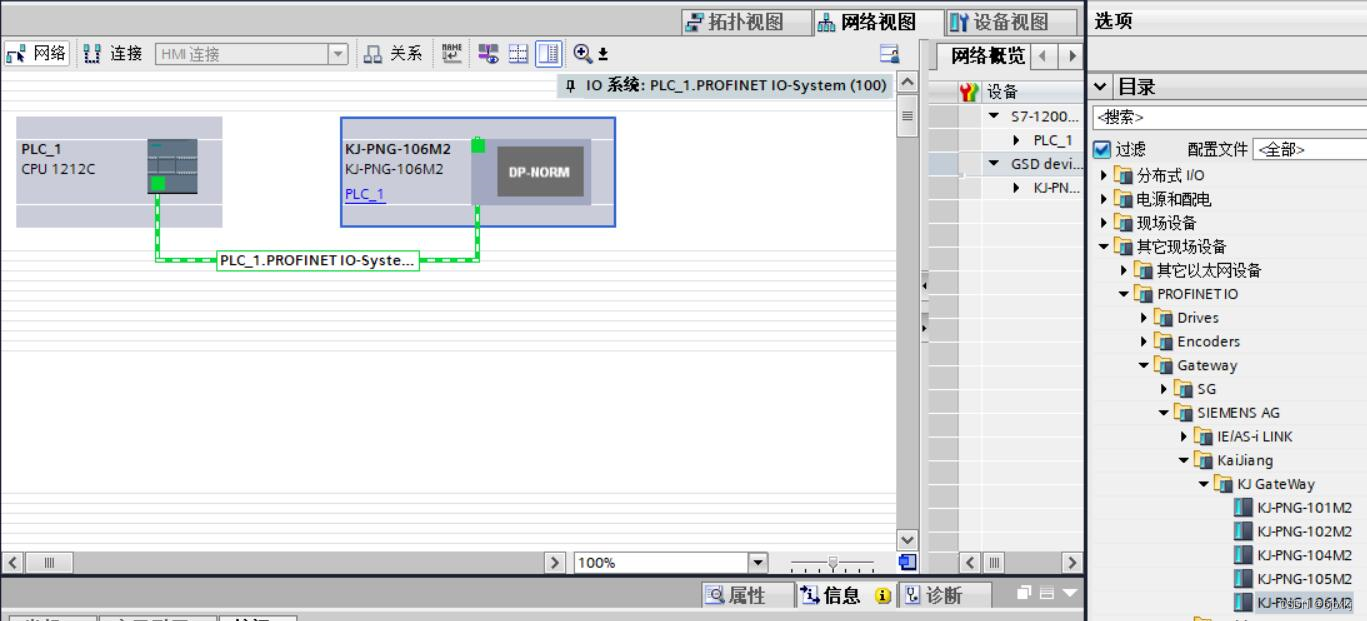

1、打开博图，新建项目并添加gsd文件；

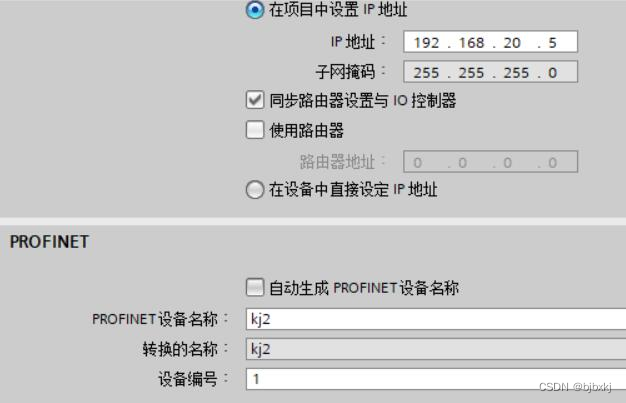

2、建立profinet连接，设定Modbus TCP转Profinet网关的IP地址和设备名称，IP要和网关保持在同一网段；

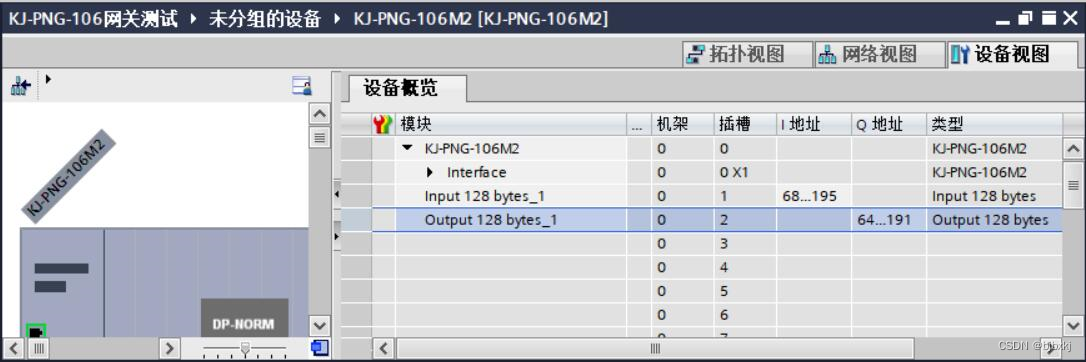

3、进入设备视图选择输入输出的总数据长度；

4、从右侧硬件目录中添加所选长度；




5、下载配置到PLC，打开Modbus TCP转Profinet网关配置软件进行modbus参数配置，点击红圈中的新建，选择PN2MC；

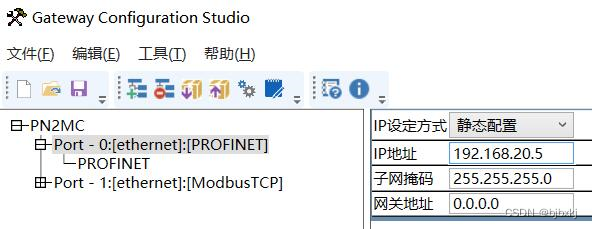

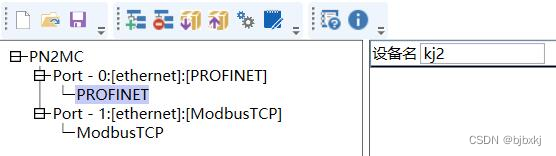

6、设置Modbus TCP转Profinet网关的IP地址和设备名称，要和PLC组态保持一致；

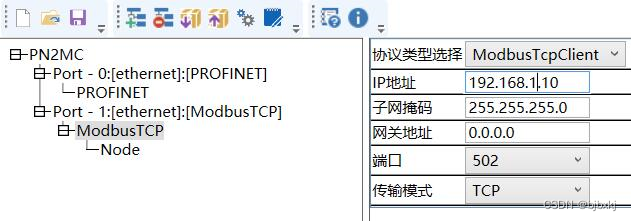

7、设置Modbus TCP转Profinet网关的TCP参数，填入本客户端的IP,注意要与服务器保持在同一网段；

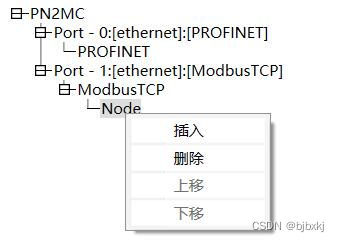

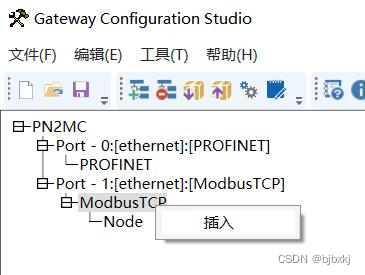

8、单击右键插入NODE，在NODE中填写服务器IP；

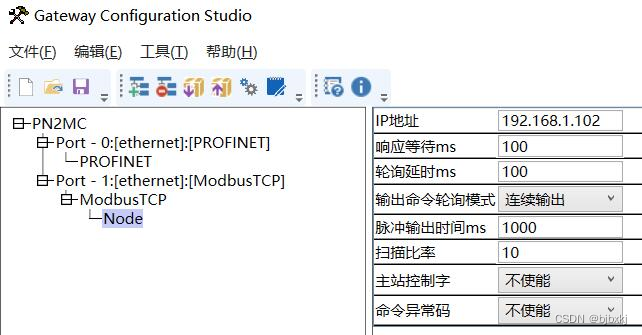

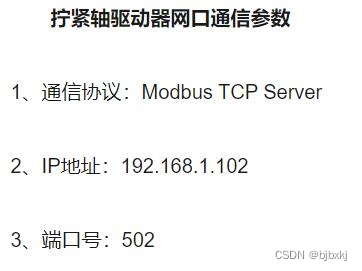

9、根据参数可得知服务器IP为192.168.1.102 端口号502；


10、响应等待和轮询延时需要根据从站设备调整时间间隔，如果从站回复速度慢则将响应等待时间调大，如果从站回复后要求等待一段时间再接收下条命令，那么需将轮询延时调大，继续右键点击插入；

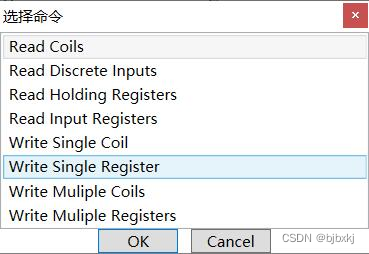

11、根据不同需求选择所需功能；

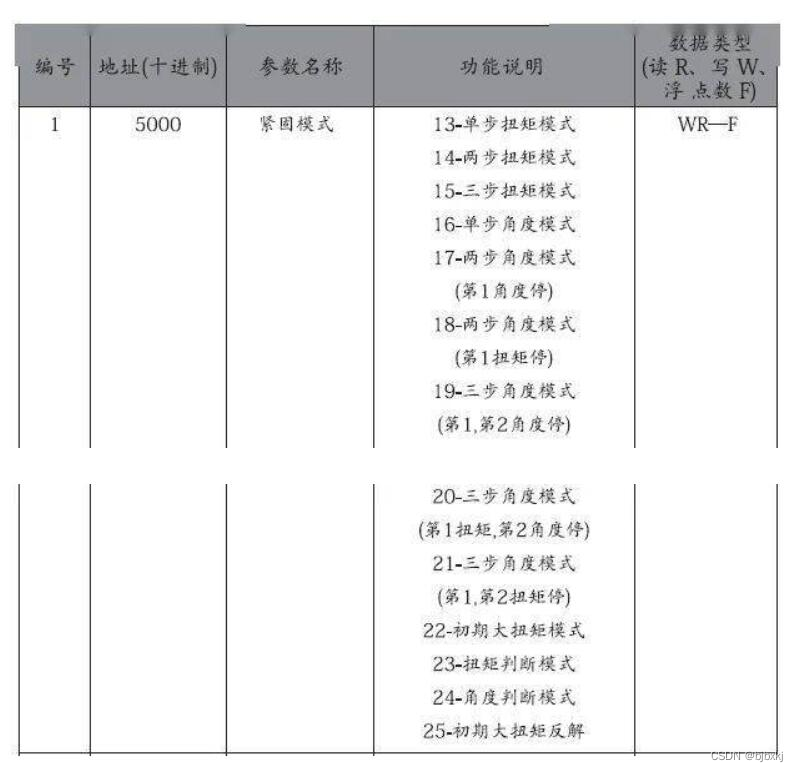

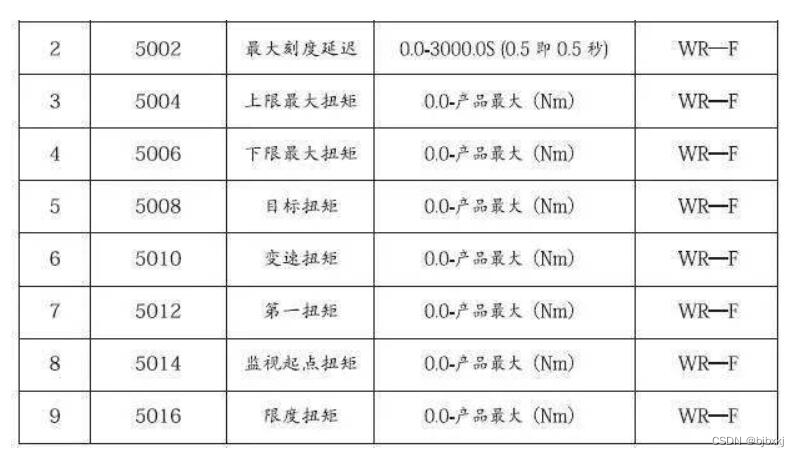

12、通过从站手册可得知，地址区为4区，用03H和10H功能码进行读写；

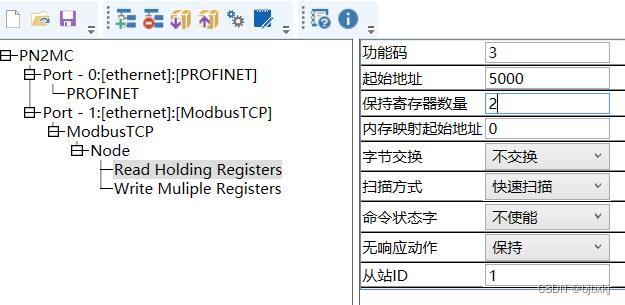

13、以寄存器地址5000为例，直接在起始地址处填写十进制地址5000，32位浮点数即两个寄存器，所以保持寄存器数量写2.内存映射起始地址0代表该数值会发送到PLC的ID68处；

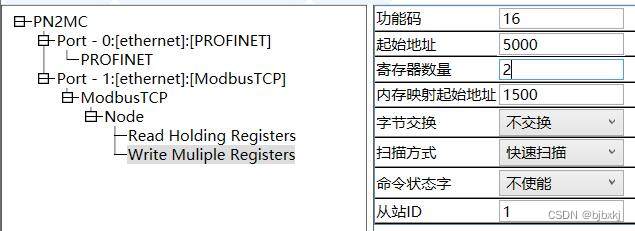

14、同理设置写命令，内存映射地址1500对应PLC的Q区起始地址即QD64；
