该案例演示如何通过MODBUS转ETHERNET/IP网关将变送器数据接入AB PLC 1769-L32E。涉及步骤包括在RSLogix5000中添加网关EDS文件，设置网关参数，配置MODBUS转EtherNet/IP参数，并下载配置到PLC，实现变送器参数的监控和报警功能。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

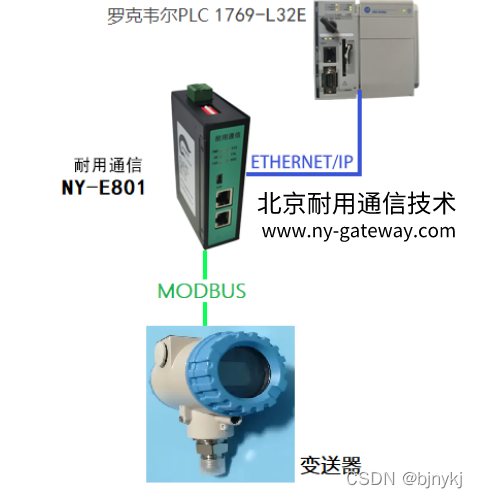

本案例监控的主要对象是变送器的显示与报警。系统主PLC 选用罗克韦尔（AB） PLC 1769-L32E，通过MODBUS转EtherNet/IP网关采集变送器数据。

1、首先加入 EDS 文件。将MODBUS转EtherNet/IP网关的 EDS 文件拷贝放到任意位置；

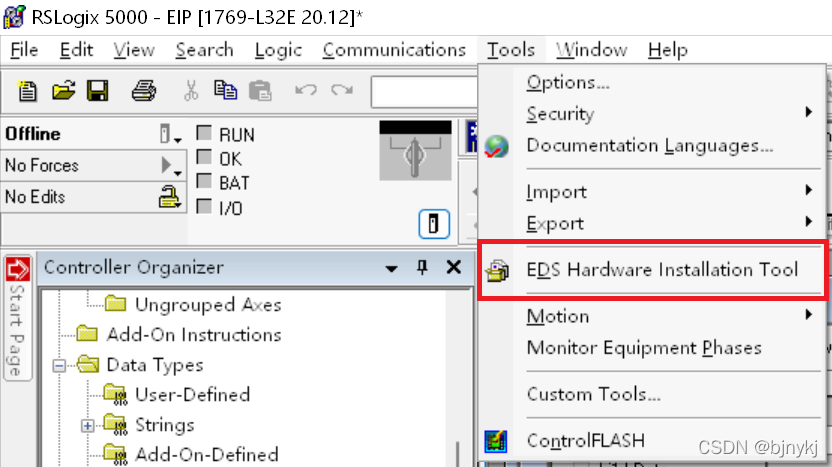

2、打开RSLogix5000，进行硬件组态，首先添加网关的EDS文件；

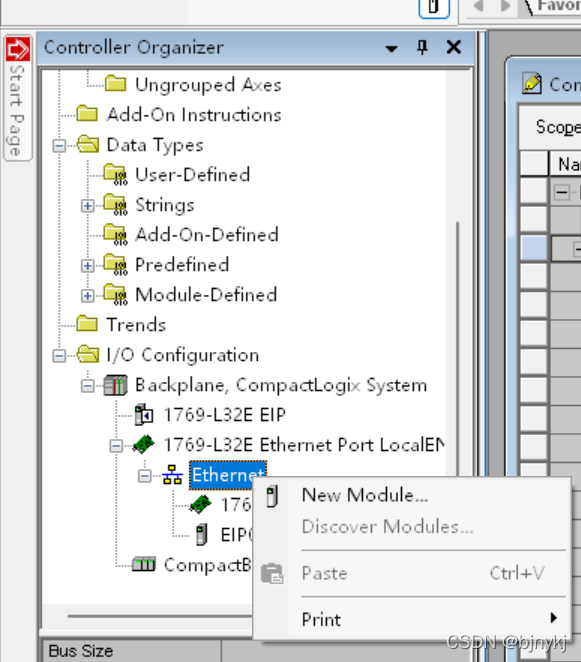

3、安装完成后添加模块，选择New Module；

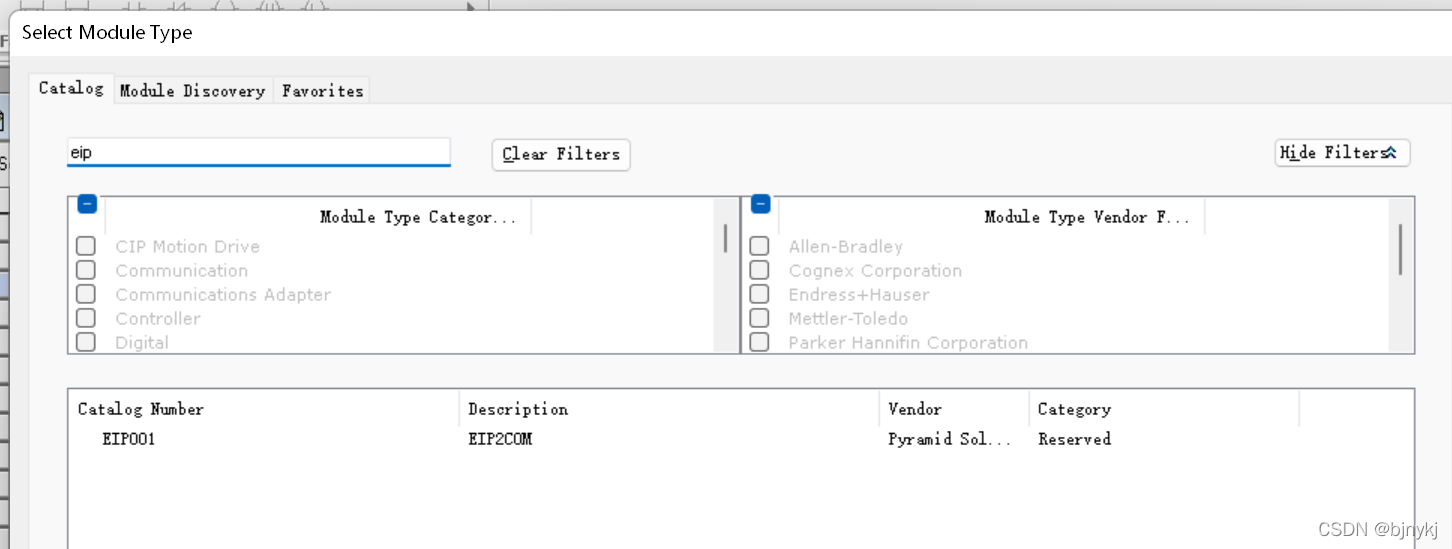

4、输入EIP寻找MODBUS转EtherNet/IP网关模块，名称显示为 GW1；



5、双击MODBUS转EtherNet/IP网关的模块设置参数；
