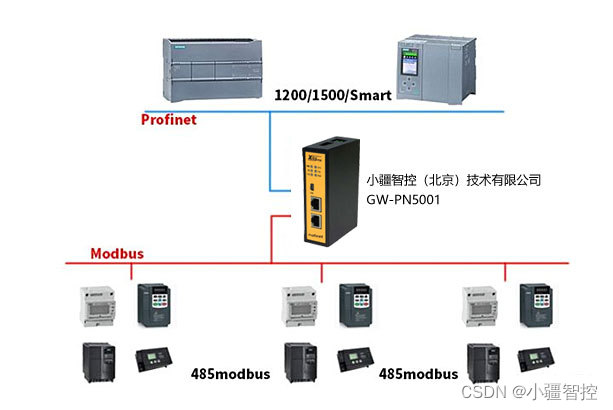

本案例是利用小疆智控Modbus转Profinet网关GW-PN5001把三菱FR-A700变频器接入到西门子1200PLC。实现Profinet转Modbus的通讯协议的互转。

用到设备有：三菱FR-A700系列的变频器1台；西门子PLC1台；



一、初始配置步骤

1、硬件连接之后打开博图，安装兴达易控提供的GSD文件，建立1200与Modbus转Profinet网关的连接，给PNMD485-K20网关配置名称（网关IP地址与电脑、PLC在同一网段）；
