本案例控制的是Modbus485水表模块。系统主PLC 选用西门子CPU,通过Modbus转Profinet网关采集水表模块通讯数据。

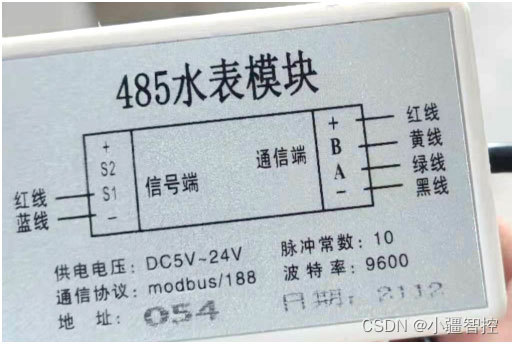

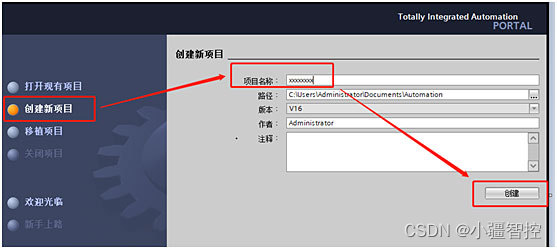

1、首先创建新项目文件;

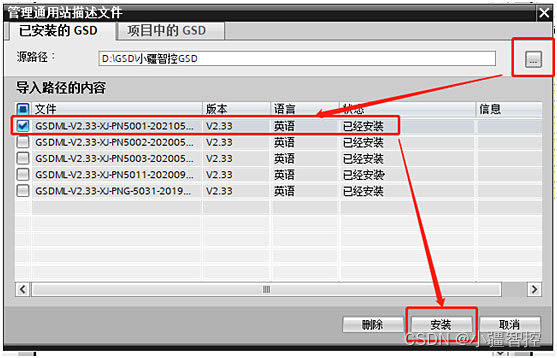

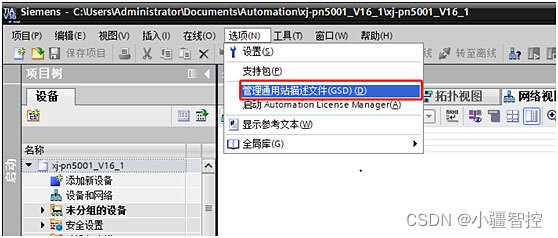

2、导入GSD 文件。将小疆智控(http://www.xjzk-link.com)MODBUS转PROFINET网关 GW-PN5001的GSD文件拷贝放到任意位置。打开博图,建立新项目。进入设备和网络,在选项中选择管理通用站描述文件,安装 GSD 文件;
3、搜索GSD文件存放文件夹,搜索到GSD后选择安装,等待安装成功;
4、安装GSD成功后,打开硬件目录将安装好的GS
