关于startUML中各种连线这间的关系

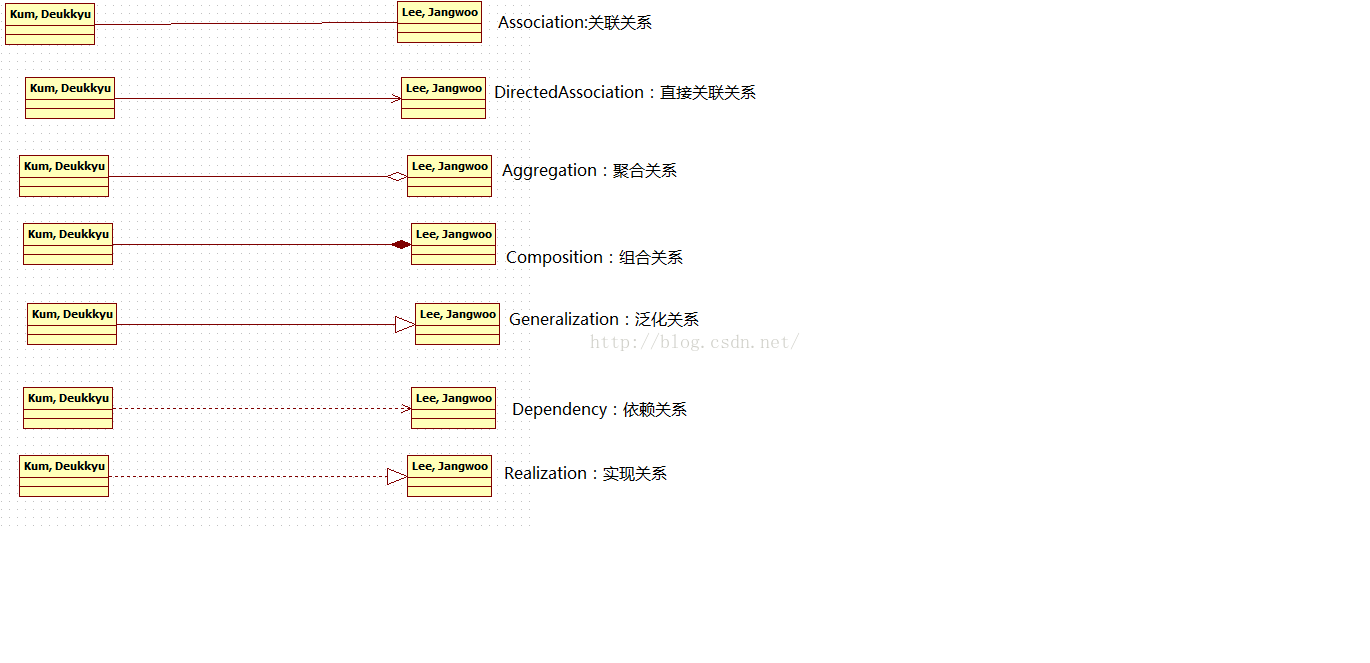

    在画UML类图的时候，会通常用各种连线来表示类与类，类与接口直接的关系，startUML中提供了各种关系的箭头，本篇文章就是介绍这些关系的。sartaUML中提供的关系有如下几种：

------------------------------------------------------------------------------------------------------------------------------------------------------------------

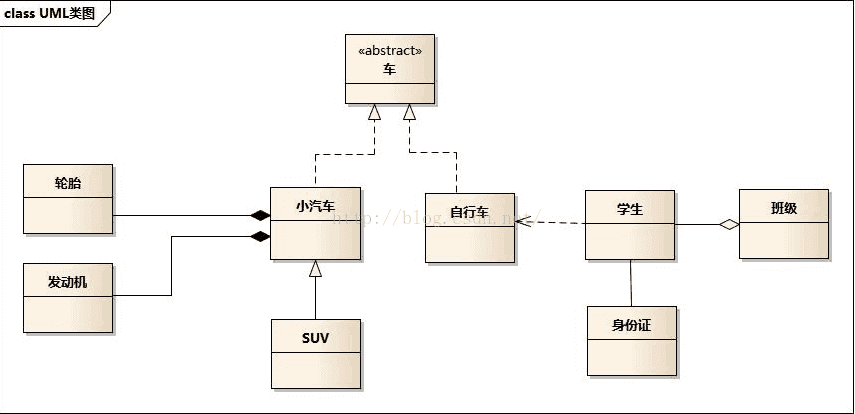

以上就是一个实际的关系类图来依次介绍这几种关系的情形：

Assocaition和DirectedAssocaition:
      关联关系：关联关系是用一条直线表示的，它描述不同类的对象之间的结构关系，它是一种静态关系，通常与运行状态无关，一般由常识等因素决定的。它是一种“强联“的关系.关联关系默认不强调方向，表示对象间相互知道，如果特别强调方向，则使用箭头。

       例子：

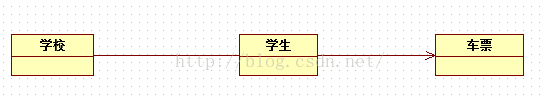

a.乘车人与车票
b.学生和学校

          如上例子所示：学校和学生互相知道，学生知道车票，车票不知道学生，都是强关系。



Aggregation:
聚合关系：聚合关系是用一条带空心菱形的直线表示，用于表示实体对象之间的关系，表示整体由部分构成。

        例子：

                部门和员工

           如上例子所示：部门是由员工组成的，但不是强依赖关系，及部门不存在了，员工可以存在。



Composition:
组合关系：用一条带实心菱形箭头直线表示。菱形所在的一端代表主体，表示前者组成了主体，或者主体由其他的组成。

        例子：

                部门和公司

        如上例子所示：公司是由部门组成的，但是是抢依赖关系，公司不存在了，则部门存在。



Generalization：
        泛化关系：类的继承is-a关系，两个对象之间如果可以用is-a来表示，就是继承关系。泛化关系用一条带空心箭头的直接表示。

       例子：

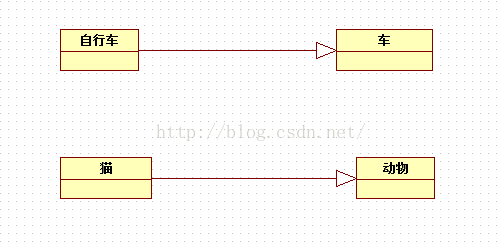

              自行车和车

              猫和动物





            如上例子所示：自行车继承车，猫继承动物，在代码中泛化关系表示类继承抽象类。



Dependency：
       依赖关系：用一套带有箭头的虚线表示，带箭头的一端表示被依赖，他描述一个对象在运行期间会用到另一个对象。与关联关系不同的是，它是一种临时性的关系，通常在运行期间产生，并且随着运行时的变化，依赖关系也可能发生变化。

       例子：

              学生和自习车



              如上例子所示：学生依赖自行车，在最终代码中，依赖关系体现为类构造方法及类方法的传入参数，箭头的指向为调用关系。



Realization：
       实现关系：用一条带空心箭头的虚线表示。

       例子：

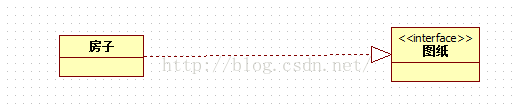

              图纸和房子

         如上例子所示：房子实现了图纸这个接口，在最终代码中，实现体系为类实现某个接口。
