1.规则解析

优化器的作用，从当前过滤条件推断出新条件
从日志来看这个规则的应用在PushDownPredicates之后，但是应用完以后又进行了一次PushDownPredicates，不过普通的SQL第二次应用没有任何改变
在Spark的Optimizer中，defaultBatches首先有一个operatorOptimizationRuleSet，其中包含了PushDownPredicates

val operatorOptimizationRuleSet =
  Seq(
    // Operator push down
    PushProjectionThroughUnion,
    ReorderJoin,
    EliminateOuterJoin,
    PushDownPredicates,

之后进入operatorOptimizationBatch，包含InferFiltersFromConstraints，在最后还增加了PushDownPredicates

val operatorOptimizationBatch: Seq[Batch] = {
  Batch("Operator Optimization before Inferring Filters", fixedPoint,
    operatorOptimizationRuleSet: _*) ::
  Batch("Infer Filters", Once,
    InferFiltersFromGenerate,
    InferFiltersFromConstraints) ::
  Batch("Operator Optimization after Inferring Filters", fixedPoint,
    operatorOptimizationRuleSet: _*) ::
  // Set strategy to Once to avoid pushing filter every time because we do not change the
  // join condition.
  Batch("Push extra predicate through join", fixedPoint,
    PushExtraPredicateThroughJoin,
    PushDownPredicates) :: Nil
}

优化器的执行逻辑在inferFilters方法中，分两个分支，一个是Filter，一个是Join
join中又有三个分支，分别为inner（semi）、right、left（anti）

1.1.Filter分支

产生新过滤器，核心逻辑如下

val newFilters = filter.constraints --
  (child.constraints ++ splitConjunctivePredicates(condition))

1.1.1.constraints

核心逻辑如下

validConstraints
  .union(inferAdditionalConstraints(validConstraints))
  .union(constructIsNotNullConstraints(validConstraints, output))
  .filter { c =>
    c.references.nonEmpty && c.references.subsetOf(outputSet) && c.deterministic
  }

其中validConstraints的在Filter中定义，表示一组约束集。后续这些约束会被优化，不如只包含输出集对应的列的约束。这里可以简单理解为做过处理的Filter的过滤条件

override protected lazy val validConstraints: ExpressionSet = {
  val predicates = splitConjunctivePredicates(condition)
    .filterNot(SubqueryExpression.hasCorrelatedSubquery)
  child.constraints.union(ExpressionSet(predicates))
}

1.1.2.inferAdditionalConstraints

constraints中调用的一个核心方法，这个方法的功能是基于(a = 5, a = b)可以推断出b = 5，返回这个新增的条件
主要逻辑如下，case eq @ EqualTo是Scala的一种语法，就是eq对象匹配EqualTo类

predicates.foreach {
  case eq @ EqualTo(l: Attribute, r: Attribute) =>
    val candidateConstraints = predicates - eq
    inferredConstraints ++= replaceConstraints(candidateConstraints, l, r)
    inferredConstraints ++= replaceConstraints(candidateConstraints, r, l)
  case eq @ EqualTo(l @ Cast(_: Attribute, _, _, _), r: Attribute) =>
    inferredConstraints ++= replaceConstraints(predicates - eq, r, l)
  case eq @ EqualTo(l: Attribute, r @ Cast(_: Attribute, _, _, _)) =>
    inferredConstraints ++= replaceConstraints(predicates - eq, l, r)
  case _ => // No inference
}

1.1.3.replaceConstraints

从inferAdditionalConstraints的流程看，核心完成推导的应该是replaceConstraints这个方法，这个方法很简约，需要结合其他的概念去理解

private def replaceConstraints(
    constraints: ExpressionSet,
    source: Expression,
    destination: Expression): ExpressionSet = constraints.map(_ transform {
  case e: Expression if e.semanticEquals(source) => destination
})

1.1.4.constructIsNotNullConstraints

增加非空约束。功能就是从比如(a > 5)这样的条件，推断出isNotNull(a)这个条件
这里只对属于输出范围的列增加非空约束

// First, we propagate constraints from the null intolerant expressions.
var isNotNullConstraints = constraints.flatMap(inferIsNotNullConstraints(_))

// Second, we infer additional constraints from non-nullable attributes that are part of the
// operator's output
val nonNullableAttributes = output.filterNot(_.nullable)
isNotNullConstraints ++= nonNullableAttributes.map(IsNotNull)

1.2.Join分支

三条分支的处理都差不多，只不过right join少了对right分支的处理，left join少了对left分支的处理，inner的整体逻辑如下

case _: InnerLike | LeftSemi =>
  val allConstraints = getAllConstraints(left, right, conditionOpt)
  val newLeft = inferNewFilter(left, allConstraints)
  val newRight = inferNewFilter(right, allConstraints)
  join.copy(left = newLeft, right = newRight)

1.2.1.getAllConstraints

getAllConstraints就是获取所有的约束，基本上是基于Set元素不重复的特性进行全部遍历加入
核心推导新条件应该也是在这个方法里，调用了前面提到的

inferAdditionalConstraints
baseConstraints.union(inferAdditionalConstraints(baseConstraints))

1.2.2.inferNewFilter

这个主要调用了前面提到过的constructIsNotNullConstraints，用来推导非空条件
也就是说，Filter和Join其实经历的过程都差不多，主要核心还是在两个方法：inferAdditionalConstraints、constructIsNotNullConstraints。其中constructIsNotNullConstraints只是推导非空条件的，其他条件的推导基于inferAdditionalConstraints，需要重点理解

2.本地调试

2.1.依赖导入

使用IDEA构建scala项目，导入Spark依赖

<dependency>
  <groupId>org.apache.spark</groupId>
  <artifactId>spark-core_2.12</artifactId>
  <version>3.2.1</version>
</dependency>
<dependency>
  <groupId>org.apache.spark</groupId>
  <artifactId>spark-sql_2.12</artifactId>
  <version>3.2.1</version>
</dependency>

这里需要注意spark用的是scala 2.12编译的，所以scala-library也得用对应的大版本

<properties>
  <scala.version>2.12.8</scala.version>
</properties>
<dependencies>
  <dependency>
    <groupId>org.scala-lang</groupId>
    <artifactId>scala-library</artifactId>
    <version>${scala.version}</version>
  </dependency>

2.2.本地调试代码

需要设置master为local进行本地调试

object DebugSql {
  def main(args: Array[String]): Unit = {

    val spark = SparkSession.builder
      .appName("DebugSql")
      .master("local")
      .getOrCreate()

    import spark.implicits._//导入隐式的转化函数
    import spark.sql //导入sql函数

    //使用Seq造数据
    val df = spark.sparkContext.parallelize(Seq(
      (1,"n1-1"),
      (2,"n1-2"),
      (3,"n1-3"))).toDF("id", "name")//转化df的数据
    df.createTempView("t1")//创建表t1

    val df1 = spark.sparkContext.parallelize(Seq(
      (1,"n2-1"),
      (2,"n2-2"),
      (4,"n2-4"))).toDF("id", "name")
    df1.createTempView("t2")

    val ds=sql("SELECT * FROM t1 join t2 ON t1.id = t2.id and t1.id < 2;");

    ds.show()
    spark.stop()
  }
}

3.Debug结果

3.1.进入规则的情况

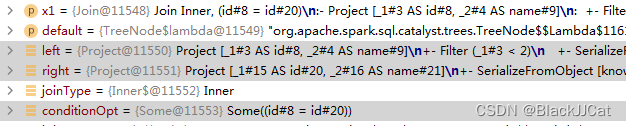

选择规则的inner join分支处理的函数，直接运行到此，可以看到，join对应的左右子树，还有额外增加的conditionOpt，其实就是on的id相等的条件

在这里插入图片描述

3.2.getAllConstraints

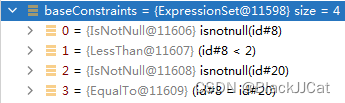

进入getAllConstraints方法，可以看到，当前条件下，首次进入产生的约束集合有四条

在这里插入图片描述

3.3.inferAdditionalConstraints

上诉的四条约束进入inferAdditionalConstraints经过过滤，只剩下两条

在这里插入图片描述

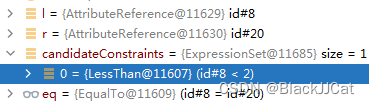

可以看到，在后续的模式匹配里，满足条件的是EqualTo的类，因此只有后一个进入下一层处理，即两张表字段相等的条件。同时基于predicates - eq的处理，剩下的一个t1.id < 2的条件成为candidateConstraints

在这里插入图片描述

这里注意，inferredConstraints调试的时候会无法解析，直接右键转为object就可以了
这一次的<条件是在左表的，所以完成左表向右表的推导之后就获得了新的条件

在这里插入图片描述

3.4.整体逻辑

核心就是两个：1、基于EqualTo的判断，确认了source和destination的等价关系；2、在等价关系的基础上，利用replaceConstraints，把source相关的约束里的source全部替换成destination，这样新的条件就产生了
调用replaceConstraints的时候目标就已经很明确了

private def replaceConstraints(
    constraints: ExpressionSet,
    source: Expression,
    destination: Expression): ExpressionSet = constraints.map(_ transform {
  case e: Expression if e.semanticEquals(source) => destination
})

对于这个方法来说，constraints是传入的约束，此处为(id#8 < 2)，重点是source和destination。按照这个方法，其实就是把constraints里的source都变为destination，可能具体的变的过程有点复杂，但本质就是这么个东西

在这里插入图片描述

后面还要理解一下其他CASE分支的场景，Cast应该是一种特殊的格式

case eq @ EqualTo(l @ Cast(_: Attribute, _, _, _), r: Attribute) =>

3.5.transformDownWithPruning

这个就是完成转换的一个方法，基于replaceConstraints里的case条件做转换，满足条件的其实就是前面说的source，确认是source以后就会换成destination

val afterRule = CurrentOrigin.withOrigin(origin) {
  rule.applyOrElse(this, identity[BaseType])
}

这里基于TreeNode结构，进行了好几层的迭代反复调用，其实就是把传入的约束拆分成子节点，然后找source子节点的过程

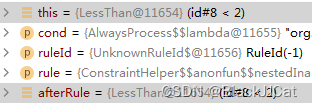

这里的过程是，首先以id#8 < 2作为TreeNode进入进行转换，没有变化

在这里插入图片描述

之后有一个子节点迭代处理的过程

// Check if unchanged and then possibly return old copy to avoid gc churn.
if (this fastEquals afterRule) {
  val rewritten_plan = mapChildren(_.transformDownWithPruning(cond, ruleId)(rule))

子节点其实就是id#8 < 2拆成了id#8和2，<应该不包含处理

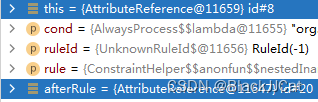

id#8进入的时候，根据条件，满足转换条件，于是完成了转换
在这里插入图片描述

3.6.left/right join

sql改为SELECT * FROM t1 left join t2 ON t1.id = t2.id and t1.id < 2;
在这里插入图片描述

在达到left join条件时，可以看到，t1.id = t2.id和t1.id < 2的约束都在conditionOpt里，这里在join的时候讲过，left join的时候left的条件不会下推，否则结果会不一样
allConstraints拿到的结果跟前面inner的结果是一样的，都是新增了一个约束t2.id < 2，只是这里只把约束用在右表
right就是left的相反
