1.基础

IcebergTableSource支持投影下推、filter下推、limit下推，实现了ScanTableSource接口，所以Iceberg实现了这四个接口的对应方法，具备了对应的功能

public class IcebergTableSource
    implements ScanTableSource,
        SupportsProjectionPushDown,
        SupportsFilterPushDown,
        SupportsLimitPushDown {

2.SupportsLimitPushDown

Limit下推，接口就一个applyLimit，Iceberg中的实现为

public void applyLimit(long newLimit) {
  this.limit = newLimit;
}

这个最终在DataStream读取数据的时候使用

3.SupportsFilterPushDown

public Result applyFilters(List<ResolvedExpression> flinkFilters) {
  List<ResolvedExpression> acceptedFilters = Lists.newArrayList();
  List<Expression> expressions = Lists.newArrayList();

  for (ResolvedExpression resolvedExpression : flinkFilters) {
    Optional<Expression> icebergExpression = FlinkFilters.convert(resolvedExpression);
    if (icebergExpression.isPresent()) {
      expressions.add(icebergExpression.get());
      acceptedFilters.add(resolvedExpression);
    }
  }

  this.filters = expressions;
  return Result.of(acceptedFilters, flinkFilters);
}

核心跟limit类似，主要是生成了filters，最终也是在DataStream读取数据的时候使用
Result这个是Flink里的结果，应该是在优化器里用的

4.SupportsProjectionPushDown

投影下推，Flink的优化器上是支持嵌套列的下推的，但是需要下游Source实现，目前Iceberg不支持嵌套列
主要两个接口：supportsNestedProjection、applyProjection。supportsNestedProjection就是返回是否支持嵌套列
applyProjection是设置列信息，Flink这里传入的是一个嵌套列的形式，Iceberg这里会把嵌套列简化为非嵌套列

public void applyProjection(int[][] projectFields) {
  this.projectedFields = new int[projectFields.length];
  for (int i = 0; i < projectFields.length; i++) {
    Preconditions.checkArgument(
        projectFields[i].length == 1, "Don't support nested projection in iceberg source now.");
    this.projectedFields[i] = projectFields[i][0];
  }
}

对于嵌套列，如下Table列信息

CREATE TABLE NestedTable (
|  id BIGINT,
|  deepNested ROW<
|     nested1 ROW<name STRING, `value.` INT>,
|     `nested2.` ROW<num INT, flag BOOLEAN>>,
|  nested ROW<name STRING, `value` INT>,
|  name STRING,
|  nestedItem ROW<deepArray ROW<`value` INT> ARRAY, deepMap MAP<STRING, INT>>,
|  lower_name AS LOWER(name)
|)

如下查询语句

SELECT id,
|    deepNested.nested1.name AS nestedName,
|    nested.`value` AS nestedValue,
|    deepNested.`nested2.`.flag AS nestedFlag,
|    deepNested.`nested2.`.num + deepNested.nested1.`value.` AS nestedNum,
|    lower_name
|FROM NestedTable

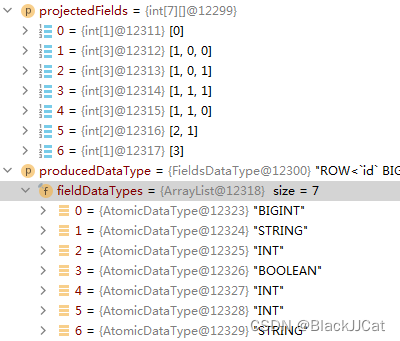

相应的projectFields二维数组
在这里插入图片描述

最终产生的projectedFields也是在DataStream读取数据的时候使用，传入之前会基于Catalog的schema做一层（过滤？）
此处应该是做映射，根据select需要获取的列信息，即projectedFields ，获取对应的Iceberg的schema中对应的信息

private TableSchema getProjectedSchema() {
  if (projectedFields == null) {
    return schema;
  } else {
    String[] fullNames = schema.getFieldNames();
    DataType[] fullTypes = schema.getFieldDataTypes();
    return TableSchema.builder()
        .fields(
            Arrays.stream(projectedFields).mapToObj(i -> fullNames[i]).toArray(String[]::new),
            Arrays.stream(projectedFields).mapToObj(i -> fullTypes[i]).toArray(DataType[]::new))
        .build();
  }
}

5.ScanTableSource

核心是getScanRuntimeProvider的接口，在这里会创建DataStream，DataStream的实现有两个接口，一个是旧的接口，一个是FLIP27对应的新接口，由配置决定：table.exec.iceberg.use-flip27-source

public DataStream<RowData> produceDataStream(
    ProviderContext providerContext, StreamExecutionEnvironment execEnv) {
  if (readableConfig.get(FlinkConfigOptions.TABLE_EXEC_ICEBERG_USE_FLIP27_SOURCE)) {
    return createFLIP27Stream(execEnv);
  } else {
    return createDataStream(execEnv);
  }
}

FLIP27的实现接口如下，就是设定了大量的参数

private DataStreamSource<RowData> createFLIP27Stream(StreamExecutionEnvironment env) {
  SplitAssignerType assignerType =
      readableConfig.get(FlinkConfigOptions.TABLE_EXEC_SPLIT_ASSIGNER_TYPE);
  IcebergSource<RowData> source =
      IcebergSource.forRowData()
          .tableLoader(loader)
          .assignerFactory(assignerType.factory())
          .properties(properties)
          .project(getProjectedSchema())
          .limit(limit)
          .filters(filters)
          .flinkConfig(readableConfig)
          .build();
  DataStreamSource stream =
      env.fromSource(
          source,
          WatermarkStrategy.noWatermarks(),
          source.name(),
          TypeInformation.of(RowData.class));
  return stream;
}

5.1.getScanRuntimeProvider的使用

这里是Flink的流程，Flink SQL的流程中，最终是调用translateToPlan接口，在这个接口的调用中，最终调用到CommonExecTableSourceScan的translateToPlanInternal
在这里，会获取ScanRuntimeProvider，然后根据类型，创建对应的transform，Iceberg对应的是DataStreamScanProvider。调用produceDataStream就是前面提到的接口，完成了DataStream的创建

} else if (provider instanceof DataStreamScanProvider) {
    Transformation<RowData> transformation =
            ((DataStreamScanProvider) provider)
                    .produceDataStream(createProviderContext(config), env)
                    .getTransformation();
    meta.fill(transformation);
    transformation.setOutputType(outputTypeInfo);
    return transformation;

6.IcebergSource

看上节的内容，IcebergSource是Iceberg对Flink数据源的真正实现，在IcebergTableSource当中构建
继承了Flink的Source接口，所以关注两个方法：createReader、createEnumerator

6.1.createReader

Reader最重要的是readerFunction，这个是在build的时候设置的，使用的实现类为RowDataReaderFunction

RowDataReaderFunction rowDataReaderFunction =
    new RowDataReaderFunction(
        flinkConfig,
        table.schema(),
        context.project(),
        context.nameMapping(),
        context.caseSensitive(),
        table.io(),
        table.encryption());
this.readerFunction = (ReaderFunction<T>) rowDataReaderFunction;

这里有几个核心的参数table.schema()、context.project()、context.nameMapping()

table.schema()

这是Iceberg的tableLoader加载表后获取的整个表的schema，包含了表的所有列
这个schema还会用于对Flink传入的要查询的列进行id归一化，因为列在传入的id和Iceberg这边的id可能不一样（id就是sql优化器转换过程中常看到的$0这种）

projectedFlinkSchema 这里只有要查询的列
if (projectedFlinkSchema != null) {
  contextBuilder.project(FlinkSchemaUtil.convert(icebergSchema, projectedFlinkSchema));
}

projectedFlinkSchema是前面getProjectedSchema方法获取的结果

context.project()

这个就是上面contextBuilder.project设置的project

context.nameMapping()

这个目前看起来没有用，由schema.name-mapping.default配置
这个是在iceberg文件没有field ids信息时，通过配置提供字段映射的

6.2.createEnumerator

6.2.1.SplitAssigner

是核心对象，由table.exec.iceberg.split-assigner-type配置工厂类，默认使用SimpleSplitAssignerFactory，创建的分配器为SimpleSplitAssigner

6.2.2.SplitEnumerator

根据流还是批，会创建不同的对象

if (scanContext.isStreaming()) {
  ContinuousSplitPlanner splitPlanner =
      new ContinuousSplitPlannerImpl(lazyTable(), scanContext, planningThreadName());
  return new ContinuousIcebergEnumerator(
      enumContext, assigner, scanContext, splitPlanner, enumState);
} else {
  List<IcebergSourceSplit> splits = planSplitsForBatch(planningThreadName());
  assigner.onDiscoveredSplits(splits);
  return new StaticIcebergEnumerator(
      enumContext, assigner, lazyTable(), scanContext, enumState);
}

7.RowDataReaderFunction

对于SQL语句这条线，Reader使用的读取函数是RowDataReaderFunction，相关的列信息对应的成员是readSchema，这个如果getProjectedSchema有就是用getProjectedSchema，如果没有就是前面的table.schema()，也就是表的所有列
readSchema方法就是完成上面所讲的选择的
DataIteratorReaderFunction是RowDataReaderFunction的父类，定义了基本特性

apply

核心方法，主要是创建DataIterator并设置DataIteratorBatcher

public CloseableIterator<RecordsWithSplitIds<RecordAndPosition<T>>> apply(
    IcebergSourceSplit split) {
  DataIterator<T> inputIterator = createDataIterator(split);
  inputIterator.seek(split.fileOffset(), split.recordOffset());
  return batcher.batch(split.splitId(), inputIterator);
}

DataIteratorReaderFunction

构造函数，由子类调用，会传入DataIteratorBatcher

public DataIteratorReaderFunction(DataIteratorBatcher<T> batcher) {
  this.batcher = batcher;
}

RowDataReaderFunction传入父类的是ArrayPoolDataIteratorBatcher

super(
    new ArrayPoolDataIteratorBatcher<>(
        config,
        new RowDataRecordFactory(
            FlinkSchemaUtil.convert(readSchema(tableSchema, projectedSchema)))));

createDataIterator

这个由子类实现，用于创建DataIterator

public DataIterator<RowData> createDataIterator(IcebergSourceSplit split) {
  return new DataIterator<>(
      new RowDataFileScanTaskReader(tableSchema, readSchema, nameMapping, caseSensitive),
      split.task(),
      io,
      encryption);
}

8.数据流转

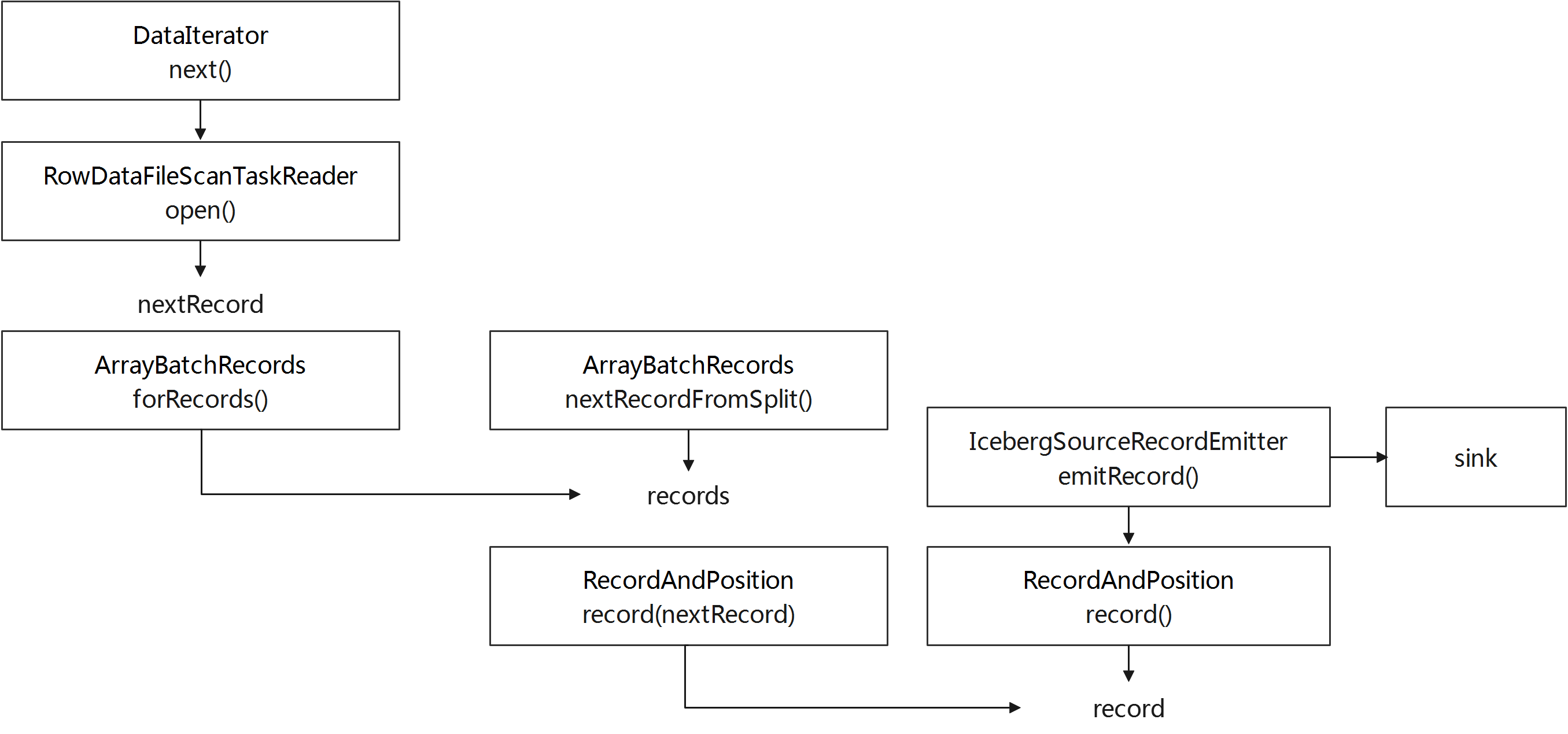

整体结构如下，最终数据输出点在右侧的IcebergSourceRecordEmitter，数据读取点在RowDataFileScanTaskReader当中创建的Reader读取器
在这里插入图片描述

最终的实际数据读取是在RowDataFileScanTaskReader当中根据不同的数据格式创建的对应的阅读器（在newIterable方法当中），以Parquet举例
在Iceberg的Parquet类的build当中创建实际的读取器，批流分别如下（还有没有传入Func的场景会走其他的创建流程）

if (batchedReaderFunc != null) {
  return new VectorizedParquetReader<>(
      file,
      schema,
      options,
      batchedReaderFunc,
      nameMapping,
      filter,
      reuseContainers,
      caseSensitive,
      maxRecordsPerBatch);
} else {
  return new org.apache.iceberg.parquet.ParquetReader<>(
      file,
      schema,
      options,
      readerFunc,
      nameMapping,
      filter,
      reuseContainers,
      caseSensitive);
}

以ParquetReader为例，调用next接口，最终在advance

private void advance() {
  while (shouldSkip[nextRowGroup]) {
    nextRowGroup += 1;
    reader.skipNextRowGroup();
  }

  PageReadStore pages;
  try {
    pages = reader.readNextRowGroup();
  } catch (IOException e) {
    throw new RuntimeIOException(e);
  }

  long rowPosition = rowGroupsStartRowPos[nextRowGroup];
  nextRowGroupStart += pages.getRowCount();
  nextRowGroup += 1;

  model.setPageSource(pages, rowPosition);
}

9.关于嵌套列的关注点

对于嵌套列，IcebergTableSource中有两个核心的地方：applyProjection里是Iceberg处理流程里嵌套列的来源； getProjectedSchema是构建Source使用的列信息的来源

9.1.getProjectedSchema

方法内容前面已经帖出过，这里就是根据applyProjection的内容获取schema对应的列信息构建新的TableSchema，这里要关注schema的结构
schema的来源在FlinkDynamicTableFactory的createDynamicTableSource中

TableSchema tableSchema = TableSchemaUtils.getPhysicalSchema(catalogTable.getSchema());

这里传入的参数实际是Flink获取的完整的Table schema信息

9.2.FlinkSchemaUtil.convert

这里是做Flink Schema和Iceberg Schema的转换，注意嵌套列在两者的表现形式
icebergSchema，在IcebergSource的build方法里通过table.schema()获取

10.Flink 复杂列对象-ROW、RowType

ARRAY
MULTISET
MAP
ROW
RAW
Structured types	Only exposed in user-defined functions yet.

上面是复杂列对象，但实际会形成嵌套列的应该只有ROW，此外在用户自定义方法中，应该还有Structured类型，先不考虑。
